APEM拨码式DIP开关NDS系列结构模型

　　在工控板卡、消费电子主板、测试治具的电路设计场景里，这类拨码式DIP开关是实现地址配置、功能档位切换的核心无源器件，不需要额外编程就能通过物理拨杆的通断组合输出二进制编码信号，在小批量设备调试、多地址组网的从站配置场景中，比软件配置的方式更直观可靠，断电后状态也能永久保持，不会因为程序跑飞或者存储失效丢失配置参数。

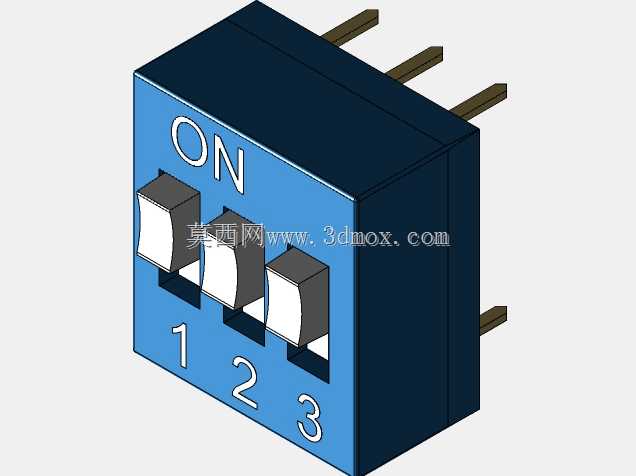

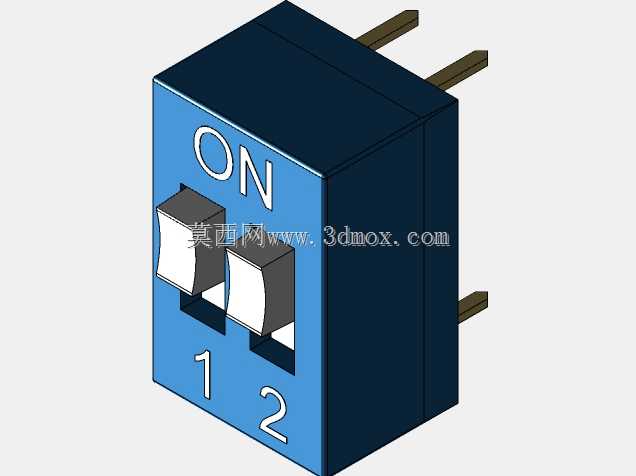

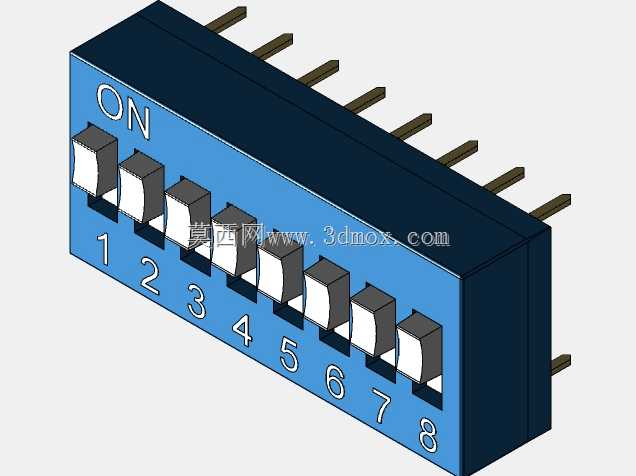

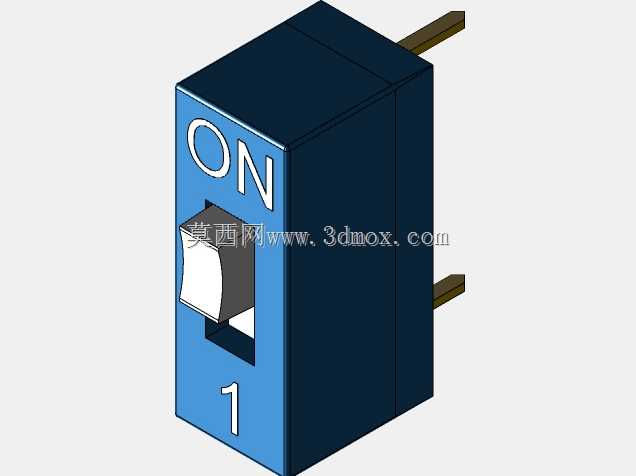

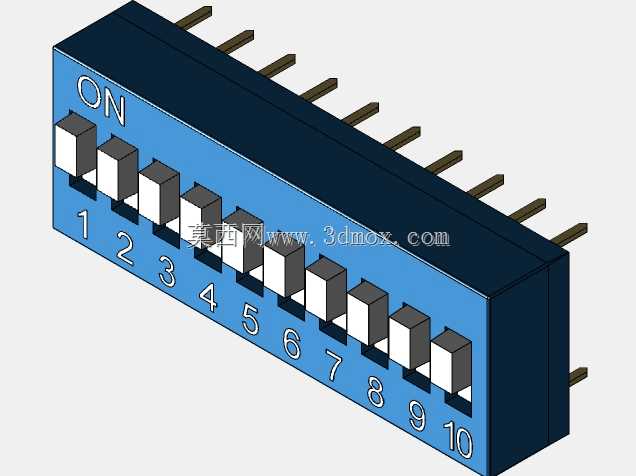

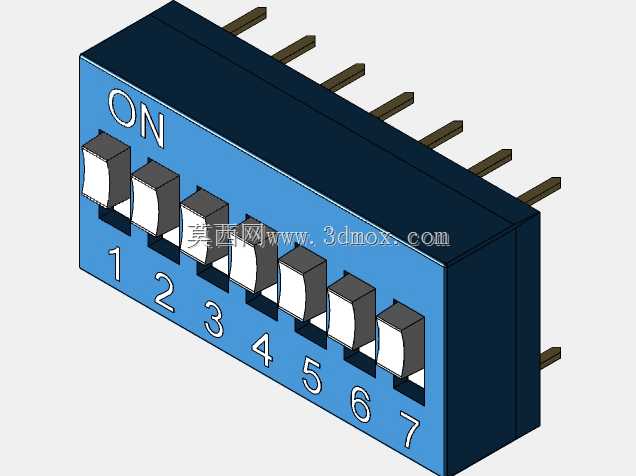

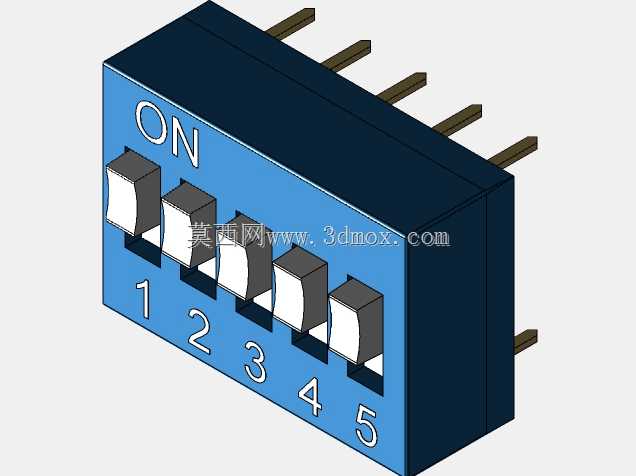

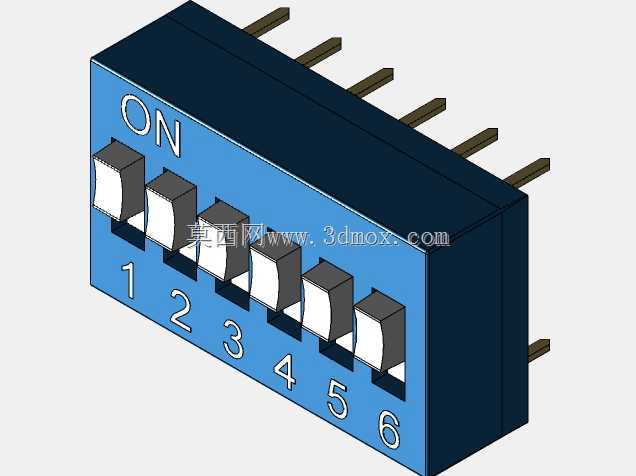

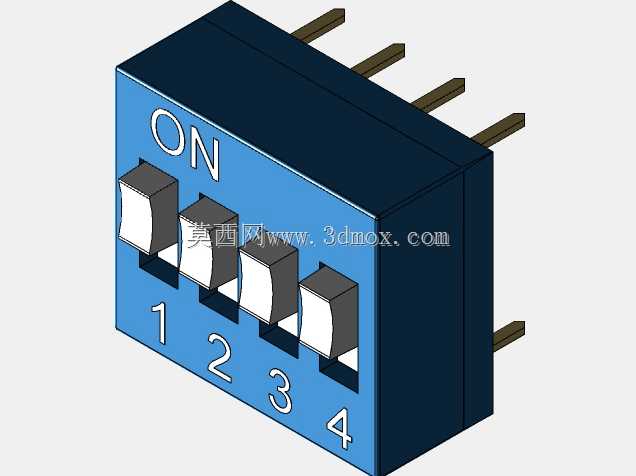

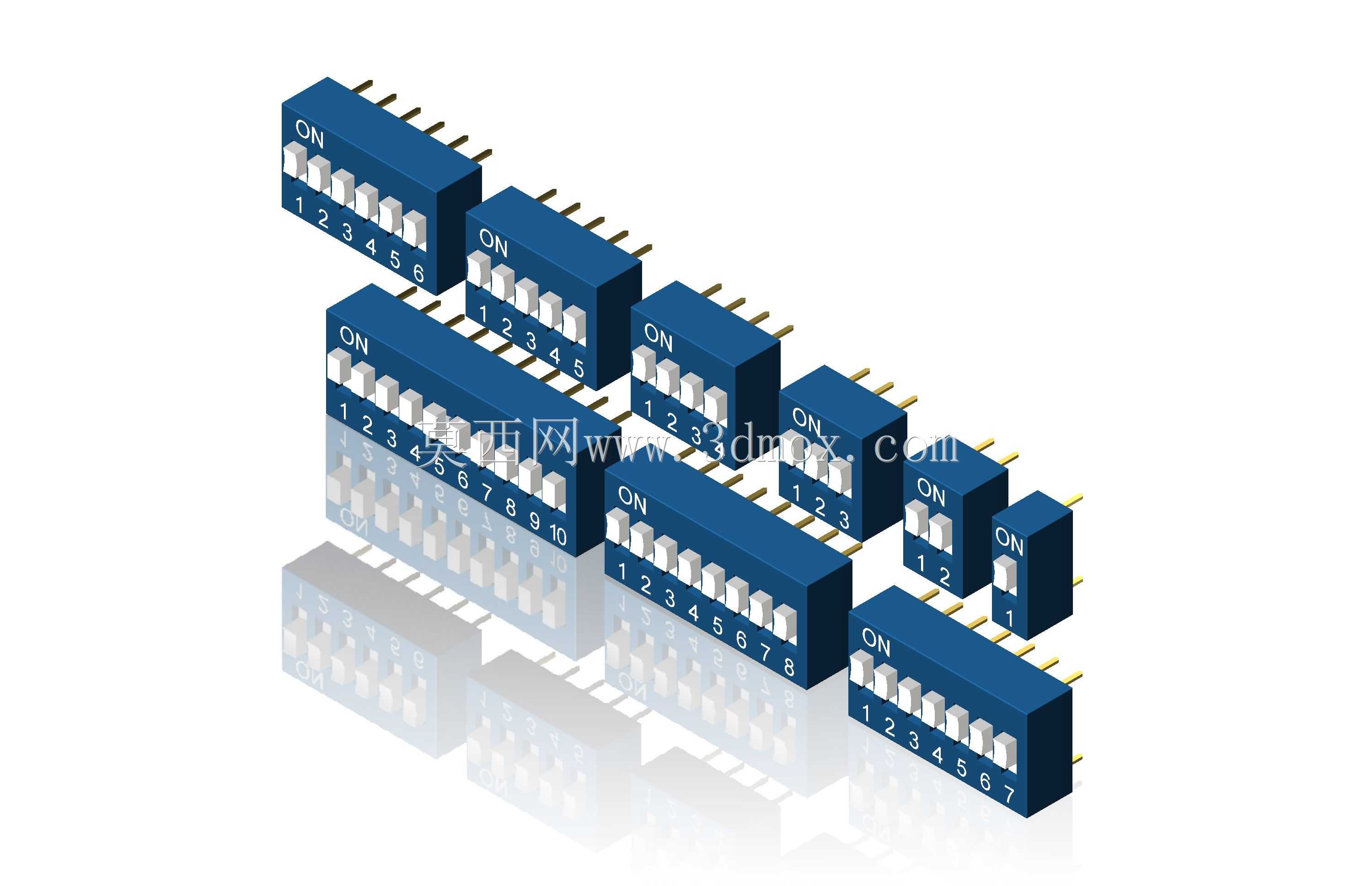

　　这次做的NDS系列模型覆盖了1位到10位的全规格段，不同位数的产品本体宽度随拨码位数线性变化，高度方向统一采用标准低剖面设计，不会和板卡上方的屏蔽罩、结构件产生干涉。引脚采用标准2.54mm间距直插设计，引脚直径适配常规PCB通孔尺寸，波峰焊或者手工焊接都能保证焊锡浸润充分，不会出现虚焊、连焊的问题。本体采用耐高温工程塑料注塑成型，过波峰焊时的高温环境下不会出现壳体变形、拨杆卡滞的问题，顶部的拨杆表面做了防滑纹理，用镊子或者指尖就能轻松拨动，每个档位都有清晰的段落感，拨到ON位置时能看到明显的位置标识，不会因为设备运输过程中的振动出现档位偏移。

　　建模的时候首先梳理了全系列的尺寸链逻辑，把通用结构部分做成参数化特征，比如引脚的伸出长度、本体的壁厚、拨杆的活动行程都做了全局参数关联，切换不同位数规格的时候只需要调整拨码位数量参数，就能自动生成对应规格的模型，不需要重复绘制基础特征。引脚部分做了真实的倒角处理，还原了实际元件引脚末端的导向锥，在做PCB装配干涉检查的时候，能准确模拟插件时引脚和通孔的配合间隙，避免出现设计阶段没发现的装配卡滞问题。拨杆部分做了活动行程的模拟，能直观展示ON和OFF两个状态下拨杆的位置差异，在做结构空间校验的时候，可以根据实际使用的档位状态预留对应的操作空间，方便后期生产调试时的档位调整操作。

　　从实际选型适配的角度看，这类直插式DIP开关的安装边界需要注意几个细节：首先是本体下方的PCB区域不能布置过高的贴片元件，因为插件焊接后本体和PCB表面的间隙很小，过高的贴片电容、电阻会顶到开关本体导致焊接不平整；其次是拨码操作侧需要预留至少3mm的操作空间，方便用镊子或者拨码笔调整档位，不要在紧邻位置布置高大的接插件或者电解电容，否则后期调试时很难触碰到拨杆；另外引脚的焊盘设计要按照标准通孔焊盘尺寸制作，不要随意缩小焊盘直径，否则波峰焊时焊锡无法顺利爬上引脚，会影响焊接可靠性。

　　不同位数的型号在实际应用中适配不同的配置需求，1位、2位的型号多用于简单的功能通断控制，比如设备的地址位最低位、功能使能开关；4位、6位的型号多用于多档位参数配置，比如通讯波特率选择、设备地址的低四位配置；8位、10位的型号多用于需要多编码组合的场景，比如多节点组网的从站地址设置，最多可实现上百种地址组合，满足中小规模组网的配置需求。模型还原了产品表面的丝印标识，每个拨杆旁边都有对应的位号数字，ON端有清晰的方向标识，和实际实物的丝印位置完全一致，在做整机BOM校验和装配指导文件制作的时候，可以直接从模型里导出视角截图，不需要额外绘制标识示意图。

　　结构设计上还考虑了工业场景的使用可靠性，本体的拨杆和壳体之间做了防尘间隙设计，日常使用环境下的浮尘不会轻易进入开关内部造成接触不良，触点部分采用镀金处理，长期使用也不会出现氧化接触不良的问题，在工业现场的温湿度环境下能保证长期稳定的通断性能。模型的装配基准完全对齐PCB封装的原点，导入PCB设计软件的时候可以直接和封装匹配，不需要额外调整位置坐标，能直接用于结构干涉检查、整机数字样机的装配验证，减少设计阶段的反复核对工作量。
