PHB系列短行程按钮开关配套螺帽结构

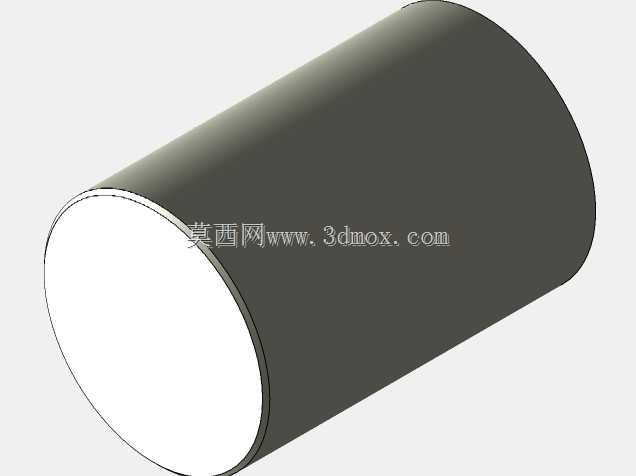

　　在工业控制操作台、小型电子设备面板、嵌入式控制模块的装配场景中，这类短行程按钮配套螺帽是决定面板装配可靠性与操作手感一致性的关键小尺寸结构件，很多结构设计新人在做面板类装配时，往往只关注按钮本体的选型，忽略配套锁紧螺帽的结构匹配性，最后出现面板晃动、按钮行程卡滞、长期使用后螺帽松脱的问题，这类细节恰恰是区分成熟结构设计与新手设计的关键点。这类螺帽的核心功能是实现按钮本体与安装面板的轴向锁紧固定，区别于普通标准六角螺帽，它采用圆柱式外形结构，外表面做了防滑纹理处理，不需要借助额外扳手工具，徒手就能完成拧紧操作，在小尺寸面板的密集按钮排布场景下，这种无棱角的圆柱外形不会和相邻的按钮、指示灯元件产生安装干涉，

　　也不会因为棱角突出划伤操作人员的手部，适配0.8mm到3mm厚度的各类金属、塑料面板安装场景，覆盖绝大多数工控面板、消费电子外壳的板材厚度范围。从设计思路上看，这类螺帽的内螺纹采用和PHB系列按钮壳体外螺纹完全匹配的细牙螺纹规格，细牙螺纹的螺距更小，锁紧后的轴向防松性能优于普通粗牙螺纹，能够承受按钮频繁按压带来的轴向振动载荷，避免长期操作后出现螺帽回松、按钮移位的问题；螺帽的端面设计有一圈浅槽的压接结构，装配时可以在槽内加装薄型橡胶垫圈，既能够提升锁紧后的摩擦力进一步防松，还能填充螺帽与面板背面的装配间隙，起到一定的防尘防水作用，适配有基础防护要求的户外小型控制设备装配需求。外形尺寸方面，这类螺帽的外径控制在8mm左右，

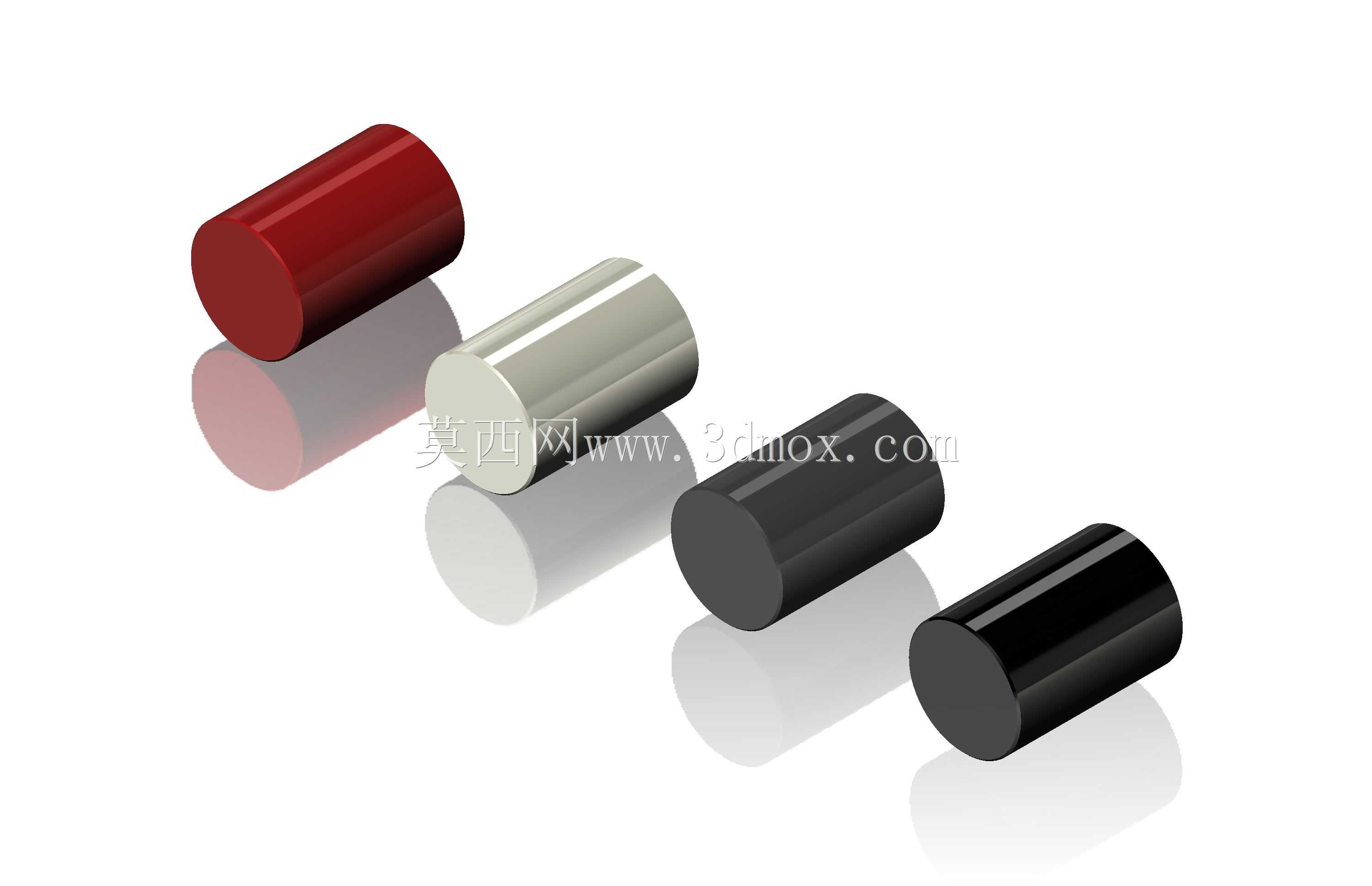

　　轴向高度根据适配的按钮型号不同分为4mm、6mm两种规格，安装时只需要在面板上开出对应直径的按钮安装孔，将按钮从面板正面穿入后，从背面拧入该螺帽即可完成固定，不需要额外的安装固定座或者卡扣结构，装配效率比卡扣式按钮固定结构提升40%以上，而且后期维护拆卸时只需要徒手拧下螺帽就能取出按钮本体，不需要借助专用拆卸工具，大幅降低现场维护的操作难度。在实际选型匹配时，需要重点核对螺帽的内螺纹规格与按钮壳体的外螺纹公差，螺纹配合采用中等精度的间隙配合，既保证拧紧过程顺畅无卡滞，又不会因为配合间隙过大导致锁紧后按钮出现径向晃动；螺帽的材质根据使用场景分为三类，黑色阻燃尼龙材质适配普通室内电子设备，绝缘性能好、重量轻，成本较低；

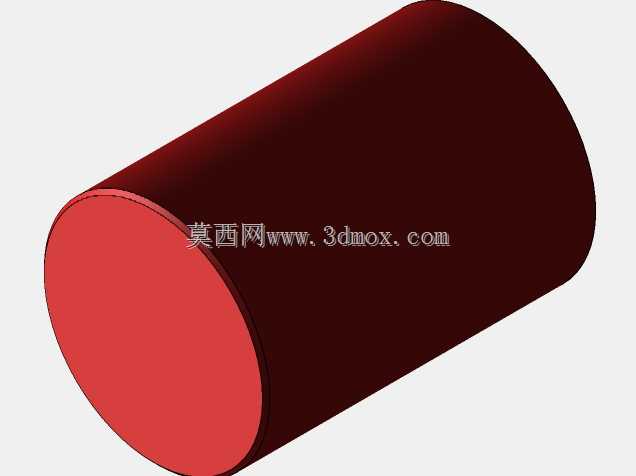

　　镀镍金属材质适配工业控制场景，机械强度高，抗老化性能好，能够在-20℃到80℃的工作环境下长期使用；红色绝缘材质则专门用于急停类按钮的配套锁紧，通过颜色区分实现功能标识，避免现场维护时出现元件混装的问题。很多设计人员在做三维建模时，容易忽略螺帽内螺纹的起始端倒角结构，这个120度的导入倒角是保证螺纹顺畅拧入的关键，如果建模时遗漏这个结构，实际生产出的螺帽在装配时很容易出现螺纹错牙、拧入卡滞的问题，另外螺帽外表面的防滑纹理采用直纹滚花结构，滚花的深度控制在0.2mm左右，既保证徒手拧紧时有足够的摩擦力，又不会因为纹理过深导致积灰、难以清理。在安装边界的校核上，需要注意当面板上的按钮中心距小于12mm时，要核对螺帽的外径尺寸是否会出现相邻螺帽的干涉，必要时可以选用外径更小的薄型螺帽规格，同时要预留出手指拧动螺帽的操作空间，螺帽外侧距离相邻元件的壁面至少要保留3mm以上的操作间隙，避免装配时手指无法发力拧紧。这类螺帽虽然是尺寸很小的配套紧固件，但它的结构精度直接决定了按钮的安装稳定性，在频繁操作的工况下，如果螺帽的锁紧力矩不足，会导致按钮在按压过程中出现轴向窜动，长期使用后会磨损按钮的引脚接线，甚至引发接触不良的故障，因此在建模时除了保证螺纹尺寸的精度，还要标注合理的形位公差，螺帽的两个端面平行度控制在0.05mm以内，保证拧紧后螺帽端面与面板背面完全贴合，受力均匀不会出现偏斜。
