圆形鸥翼SMD轻触按键开关结构设计

　　在消费电子、工业控制板卡的SMT产线适配物料选型中，表贴式轻触开关一直是人机交互回路里用量极大的基础元器件，本次呈现的同系列不同行程规格圆形鸥翼引脚轻触开关，覆盖了从超薄便携设备到常规工控面板的多场景安装需求。这类开关采用SPST常开触点架构，常态下触点保持断开状态，当施加垂直于按钮面的额定按压力时，内部弹片发生形变完成触点导通，撤去外力后弹片依靠自身弹性复位，触点回到断开状态，额定通断能力为50mA 12VDC，触发压力统一为0.98N，既不会因为压力过小导致运输、装配过程中误触发，也不会因为压力过大造成终端用户操作手感生涩。

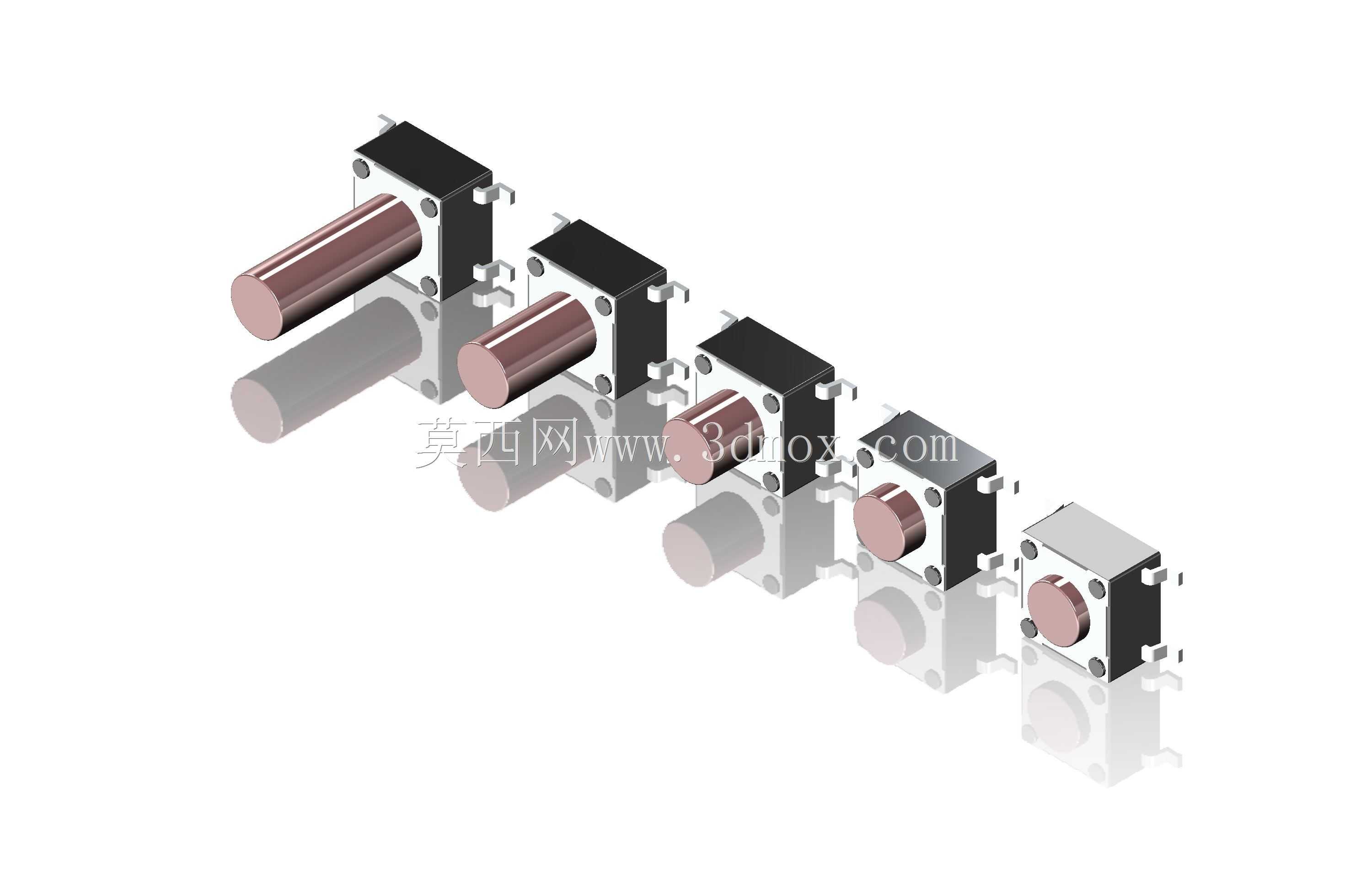

　　从结构设计逻辑来看，整个系列采用统一的基座安装孔位与引脚定义，仅通过调整按钮的伸出长度、内部弹片的预压行程来区分不同型号，这种模块化设计思路能大幅降低PCB设计阶段的重复工作量——同一块主控板可以根据终端产品的外壳厚度、按键操作行程需求，直接选用同系列不同规格的开关，无需重新调整焊盘尺寸、引脚间距与板上预留空间，能有效缩短产品的硬件迭代周期。开关基座采用耐高温工程塑料注塑成型，能够承受SMT回流焊过程中的峰值温度，不会出现基座变形、引脚移位导致的焊接不良问题，鸥翼形引脚的设计一方面能在焊接时让焊锡沿引脚侧面充分爬升，形成饱满的焊点，提升焊接可靠性，另一方面引脚与基座的结合处做了应力释放结构，当PCB受外力发生轻微形变时，引脚可以通过微小的形变吸收应力，避免引脚从基座处断裂导致开关失效。

　　从安装边界维度考量，该系列开关的焊盘设计完全遵循SMD元器件的通用设计规范，相邻引脚的中心间距、引脚到开关本体边缘的安全距离都做了冗余设计，既可以适配高速贴片机的吸嘴取料坐标公差，也能避免波峰焊或回流焊过程中出现相邻引脚连锡的问题。开关本体在PCB上的投影区域内，顶层走线需要做避让处理，不能在开关正下方布置走线或过孔，一方面避免焊接过程中焊锡溢出造成走线短路，另一方面也能防止开关底部的金属屏蔽层（若有）与板上走线发生接触引发信号干扰。不同长度规格的开关，其按钮高出PCB板面的尺寸形成梯度，适配0.8mm到3mm不等的外壳壁厚，设计外壳按键孔时，需要预留0.1到0.2mm的径向间隙，避免外壳加工公差导致按钮被卡住无法正常触发，同时按钮顶端与外壳按键帽的接触位置要做对中设计，保证按压力垂直传递到开关内部弹片上，避免侧向受力导致弹片提前疲劳失效。

　　在实际应用场景中，这类开关广泛用于蓝牙耳机的功能按键、智能穿戴设备的侧键、工控板卡的复位按键、小型仪器仪表的操作按键等场景，其表贴封装可以完全适配全自动化SMT产线的生产流程，无需额外的手工插件工序，能大幅提升整板的组装效率。开关的触觉反馈设计经过多轮调校，触发时的段落感清晰，用户可以通过手感明确判断按键是否成功触发，无需额外增加触发指示灯或声音反馈，能有效降低终端产品的BOM成本。在可靠性设计层面，开关内部的触点采用镀金处理，能抵御潮湿环境下的氧化问题，保证长期使用后的接触电阻稳定，不会出现接触不良导致的触发失灵问题，弹片采用高弹性不锈钢材料冲压成型，经过严格的疲劳寿命测试，能够满足常规消费电子数万次的按键操作需求，部分高规格型号甚至可以达到数十万次的操作寿命，适配工业场景下的高频操作需求。

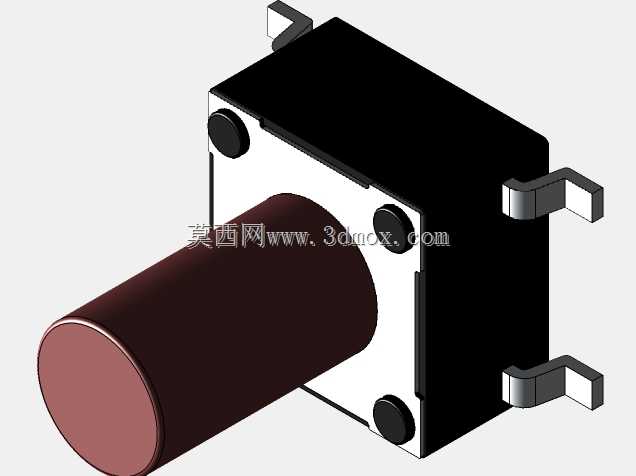

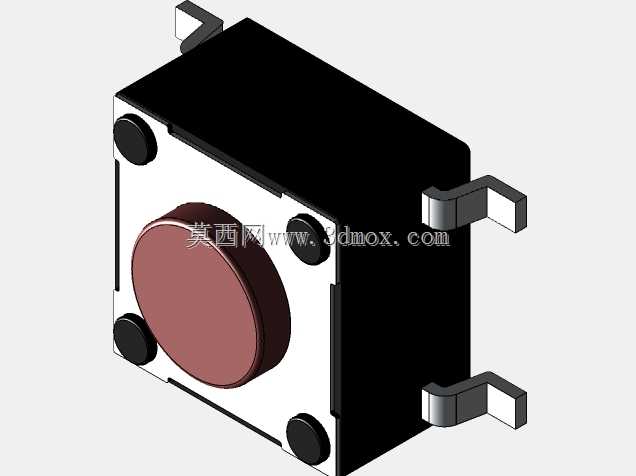

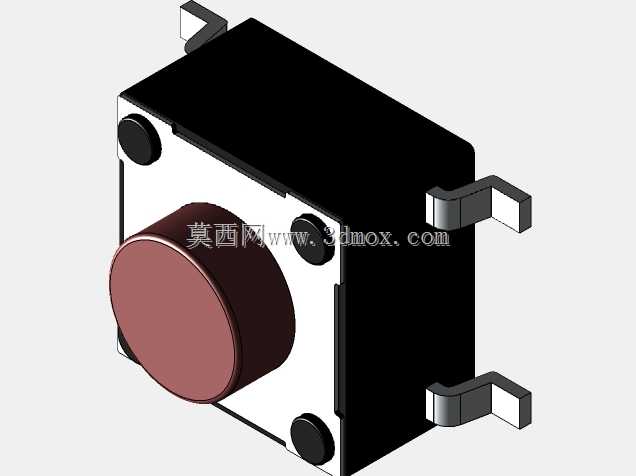

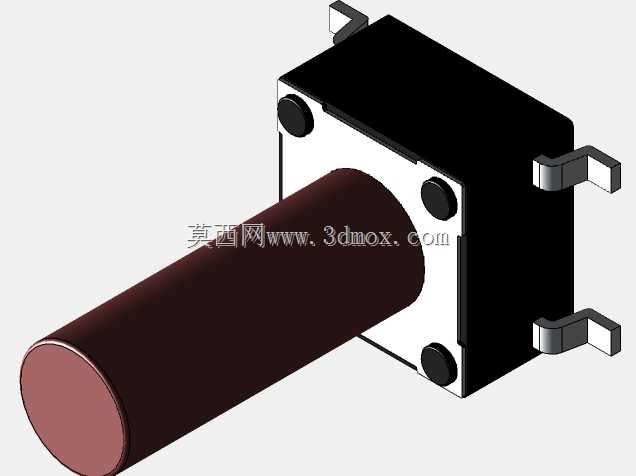

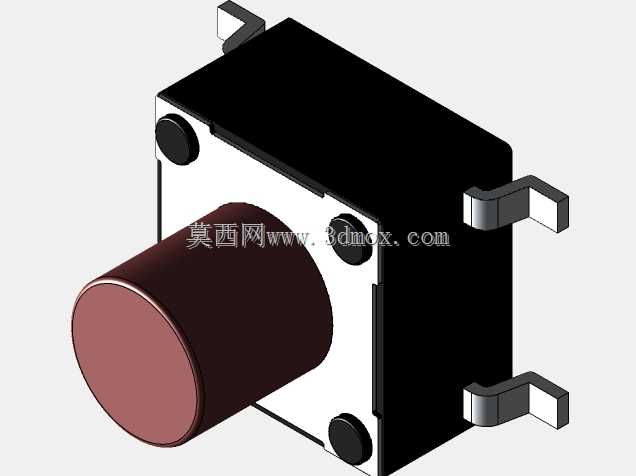

　　从三维建模的角度来看，该系列模型完整还原了开关的所有外部结构特征，包括鸥翼引脚的弯折角度、基座的定位倒角、按钮表面的防滑纹理、引脚与基座的结合位细节，建模过程中所有尺寸都严格按照实物的工程公差进行绘制，能够直接导入PCB设计软件进行3D布局检查，验证结构干涉问题——比如在设计前期就可以通过模型匹配，确认开关高度与外壳内壁的间隙是否足够，引脚与周边元器件的安全距离是否符合生产规范，避免后期开模后才发现结构干涉问题，造成不必要的开模成本浪费。模型的装配层级清晰，将基座、按钮、引脚等不同部件做了独立的实体划分，方便设计人员根据自身需求进行结构调整，比如修改按钮长度适配特殊的外壳厚度，或者调整引脚宽度适配特殊的焊盘设计，整个模型的几何特征没有冗余的碎面，能够直接用于后续的结构仿真、装配干涉检查等工程环节，不需要额外的几何清理工作。
