DiptronicsDTSA-6系列通孔触觉按钮开关

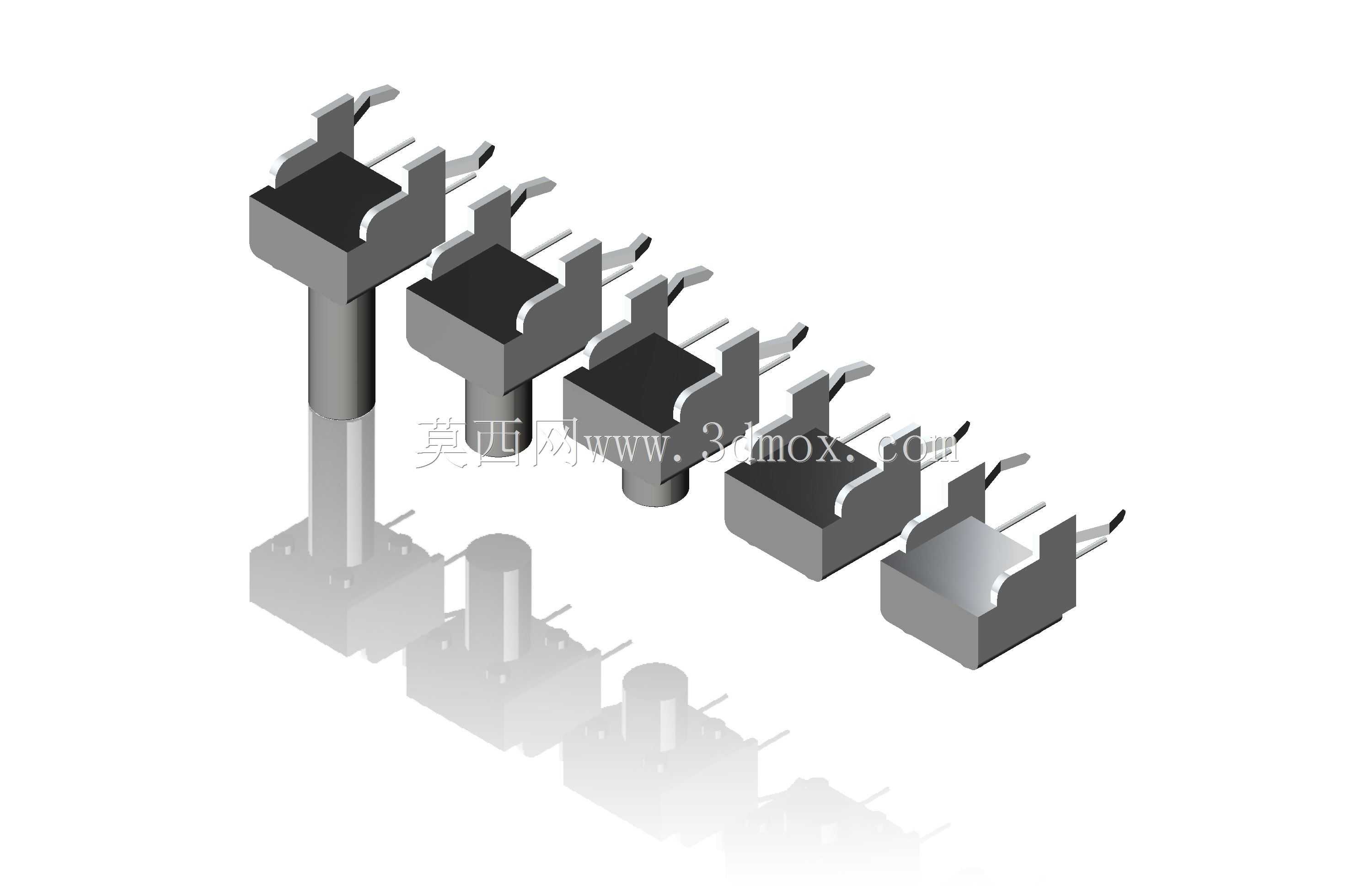

　　在消费电子、工业控制板卡、小型仪器设备的板级交互设计中，这类通孔安装的触觉按钮开关是板上人机交互最基础的执行元件之一，从手持检测设备的功能触发按键，到工控IO板的手动复位按钮，再到小型家电的模式切换触点，这类开关的选型直接影响整机操作手感、板卡焊接良率与长期使用可靠性。本次建模覆盖的同系列不同高度规格产品，核心是为了匹配不同面板厚度、不同操作行程需求的板卡设计场景，避免结构设计阶段反复选型匹配、重复建模的冗余工作。

　　从功能特性来看，该系列开关属于常开型SPST单刀单掷结构，未触发状态下触点保持断开，按压到位后触点闭合导通，额定导通参数适配50mA、12VDC的低压小电流板级回路，完全覆盖常规单片机IO口触发、信号回路通断的使用需求，不会出现触点容量不足导致的拉弧烧蚀问题。触觉反馈的触发压力设定在0.98N，这个力度区间是行业内经过大量用户测试验证的舒适区间，既不会因为压力过轻导致运输、装配过程中的误触发，也不会因为压力过重造成长期操作的手指疲劳，每一次按压到位时都会有清晰的段落触感反馈，让操作者无需观察指示灯就能确认操作是否生效。

　　设计思路上，整个系列采用统一的引脚间距与焊盘定义，不同型号仅在按钮总高度、操作行程上做差异化区分，这种平台化设计思路对结构工程师非常友好——在PCB布局阶段可以先确定焊盘位置，后续根据面板装配的实际高度需求，直接替换对应高度的开关型号即可，不需要重新调整PCB走线与焊盘封装，大幅缩短板卡迭代的设计周期。建模过程中严格还原了开关的插装引脚结构，两个引脚采用对称式直插设计，引脚伸出长度、引脚间距完全匹配常规波峰焊的工艺要求，引脚根部做了微小的凸台定位结构，插件时可以直接卡在PCB表面，避免焊接过程中开关本体歪斜、浮高的问题，保证过炉后的焊接一致性。

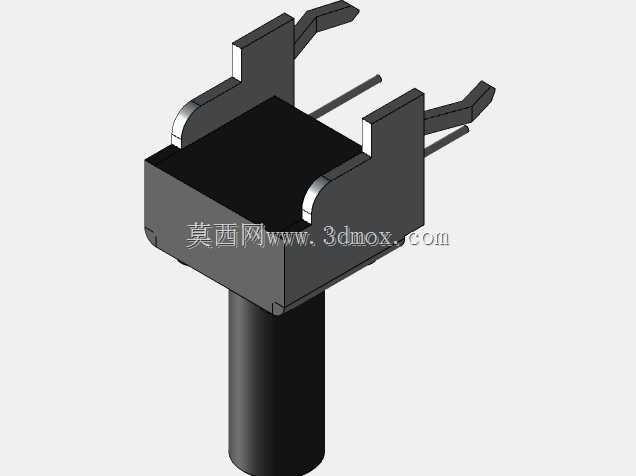

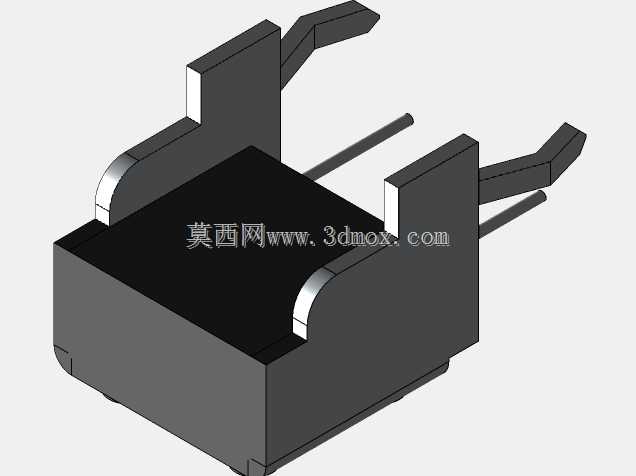

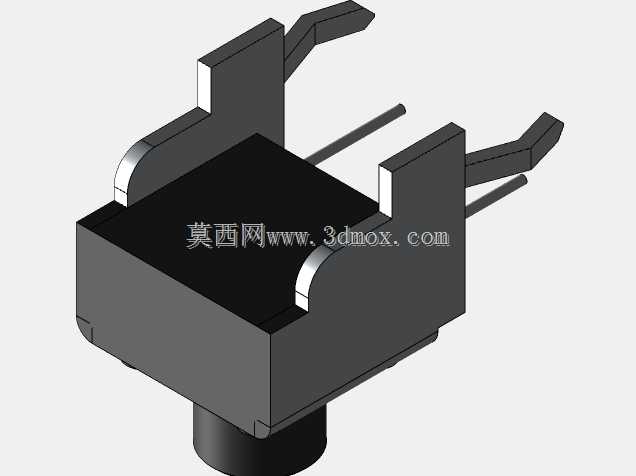

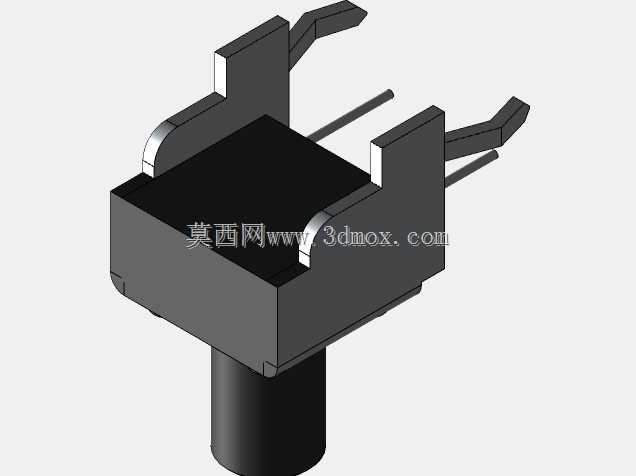

　　外形尺寸与安装边界方面，建模时对每一个规格的安装边界都做了明确的还原：开关本体的塑壳宽度、长度尺寸统一，不同型号的高度差完全集中在按钮柱的伸出长度上，塑壳底部到PCB板面的贴合面做了平整处理，不会和板上的丝印、表层走线产生干涉。按钮顶部的按压面做了微圆弧处理，避免直角边缘长期按压造成的触感不适，同时按压面的尺寸足够匹配常规的硅胶按键帽、塑料按键帽的装配需求，不需要额外做定制化的按键适配。安装时仅需要在PCB上对应位置开设两个匹配引脚直径的通孔，不需要额外的固定结构，焊接完成后开关本体的塑壳会紧贴PCB表面，抗振动性能满足常规工业设备、消费电子的运输与使用振动要求，不会出现引脚松脱、本体移位的问题。

　　从实际选型适配的角度，这类开关的三维模型在结构设计阶段的作用非常关键：很多初级工程师在做板卡堆叠时，往往只关注PCB上的焊盘封装，忽略开关本体的高度与周边元件的干涉问题，比如开关旁边布置过高的电容、接插件时，很容易出现按钮按下过程中与周边元件刮蹭、甚至无法按到底的问题，精准的三维模型可以在设计阶段直接做干涉检查，提前规避这类打样后才发现的结构问题。同时在做面板开孔设计时，可以直接根据模型的按钮高度、按压行程确定面板与PCB的安装间距，以及面板上按键孔的避让尺寸，保证按键活动顺畅，不会出现卡键、按不动的装配问题。

　　不同于贴片式的轻触开关，这类通孔插装的开关焊接强度更高，在需要频繁按压、使用环境存在一定振动的场景下，可靠性远高于贴片型号，引脚穿过PCB后在背面焊接形成的固定点，可以承受更大的按压力度与更多的按压次数，适合作为设备上需要高频操作的功能按键使用。建模过程中对开关内部的触觉弹片结构也做了示意性还原，虽然结构设计时不需要关注内部弹片的细节，但可以帮助工程师理解触觉反馈的产生原理，在选型时更清晰地判断不同触发压力开关的适用场景，比如需要防误触的场景可以选择同系列触发压力稍高的型号，需要频繁快速操作的场景可以选择触发压力稍低的型号，而整个系列的安装尺寸完全通用，替换时不需要改动任何板卡结构。
