带螺钉SOT-227B功率器件封装结构

　　在工业变频、逆变电源、大功率整流设备的功率回路设计中，功率半导体器件的封装结构直接决定了器件的散热效率、载流能力与长期运行可靠性，SOT-227B作为工业级功率器件常用的封装形式，其带螺钉的安装结构是面向高功率密度应用场景做的针对性设计。这类封装结构的核心应用场景覆盖工业变频器输出整流桥、光伏逆变器直流侧功率模块、电焊机逆变单元、大功率开关电源二次整流回路，这类场景下器件工作时的结温波动大，持续载流通常在数十安培级别，对封装的安装牢固度、热传导路径、电极接触可靠性都有极高要求。

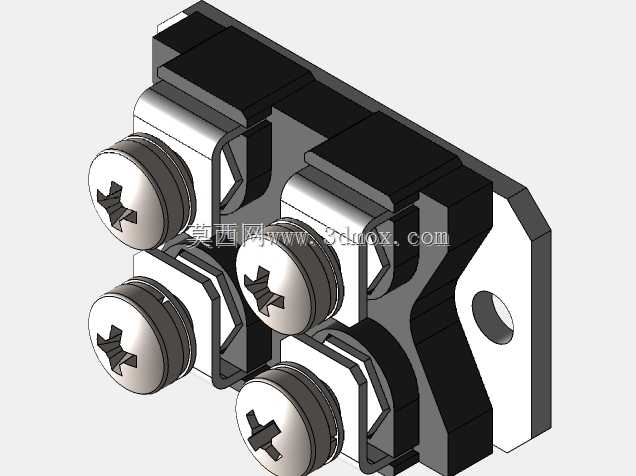

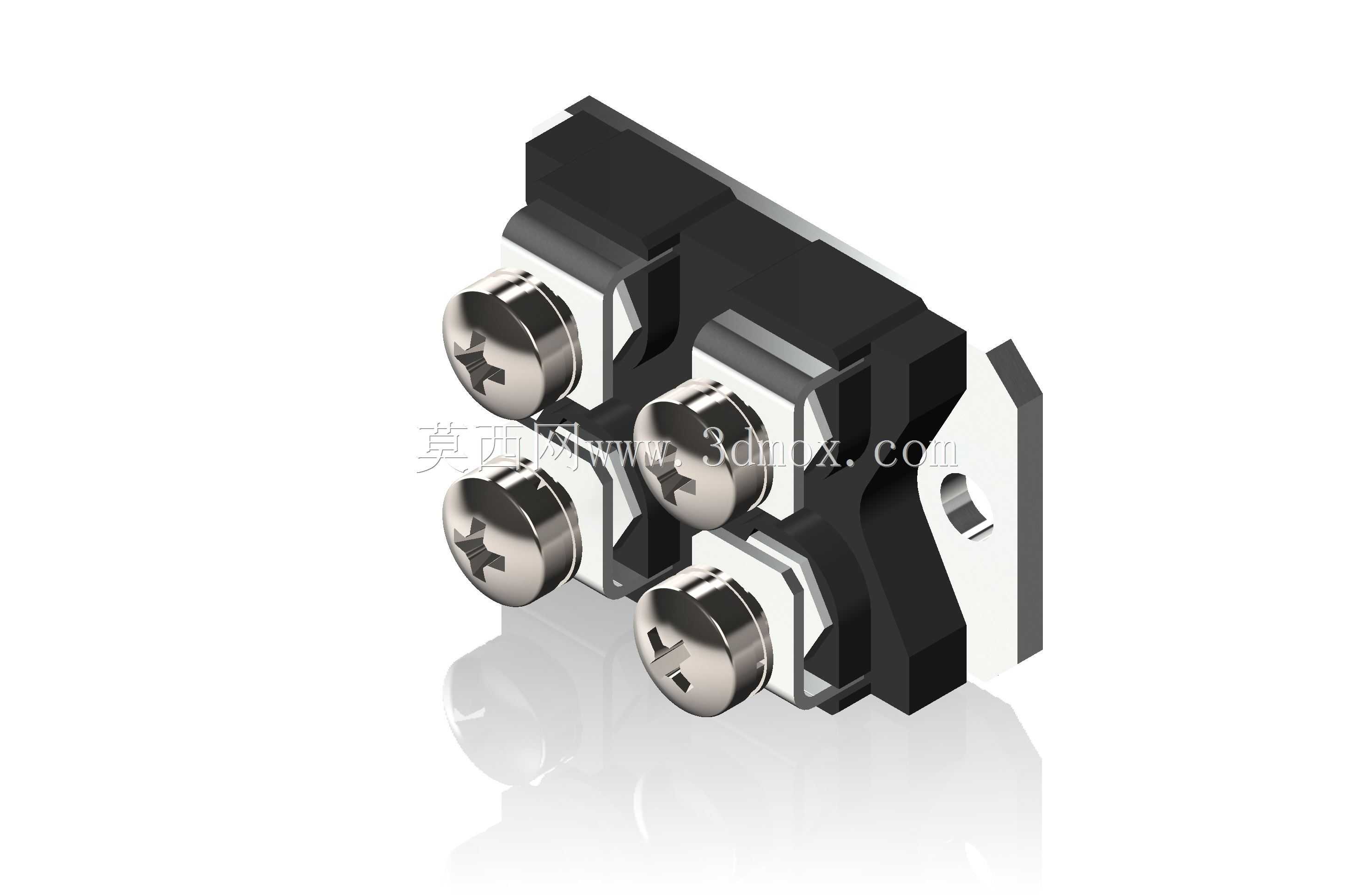

　　从产品功能特性来看，这款带螺钉的SOT-227B封装，采用绝缘塑封主体搭配金属散热基板的结构，五个外露的功率电极通过十字螺钉实现与外部母排、PCB焊盘的刚性压接，相比传统焊接式电极，螺钉压接的接触电阻更低，能够承受更大的持续电流与瞬时冲击电流，同时避免了焊接工艺带来的虚焊、冷焊风险，在设备长期运行的温度循环工况下，电极连接的稳定性更有保障。封装侧面的定位凸台与安装孔位，是为了匹配散热器的安装基准做的设计，安装时可以快速实现封装与散热器的对位，避免安装偏移导致的散热面贴合不全问题。

　　从设计思路层面拆解，这款封装的结构设计首先平衡了绝缘性能与散热性能的矛盾：塑封主体采用耐高温的热固性工程塑料，能够实现电极之间、电极与散热基板之间的高压绝缘，满足工业设备常见的AC2500V绝缘耐压要求；底部的金属散热基板直接与功率芯片的载流基板烧结连接，热阻远低于全塑封结构，能够将芯片工作产生的热量快速传导到外部散热器上。五个电极的排布采用错位对称设计，既保证了电极之间的爬电距离满足安规要求，又能让外部母排的走线更短，减少回路寄生电感，降低功率器件开关过程中的电压尖峰，提升功率回路的电磁兼容性。

　　关于外形尺寸与安装边界，这款SOT-227B封装的主体宽度适配行业通用的22mm宽度安装槽位，安装孔的中心距符合JEDEC标准中SOT-227B封装的通用规范，能够直接替换市面上同规格的封装产品，不需要修改散热器的安装孔位与母排的开孔尺寸。螺钉采用标准M3规格的十字盘头螺钉，拧紧扭矩控制在0.6-0.8N·m区间即可保证足够的接触压力，同时不会压裂塑封主体。安装时需要注意散热基板与散热器之间的导热介质厚度控制在0.1-0.2mm，过厚会增大热阻，过薄则可能出现填充不全的问题，电极压接时需要按照对角线顺序逐步拧紧螺钉，避免受力不均导致电极倾斜、接触不良。

　　在实际设备装配过程中，这类带螺钉的封装相比直插式、贴片式封装，更适合人工装配与后期维护，不需要波峰焊、回流焊等工艺设备，只需要普通十字螺丝刀即可完成拆装，对于小批量工业设备的生产、现场故障维修都十分友好。同时封装的塑封主体做了加强筋设计，在螺钉拧紧的受力位置增加了壁厚，能够承受多次拆装的应力，不会出现螺柱开裂的问题。散热基板的平面度控制在0.02mm以内，能够与散热器表面实现紧密贴合，减少界面热阻，在额定工况下，封装的结壳热阻可以控制在0.3℃/W以内，能够支撑器件在100℃以下的壳温下长期稳定运行。
