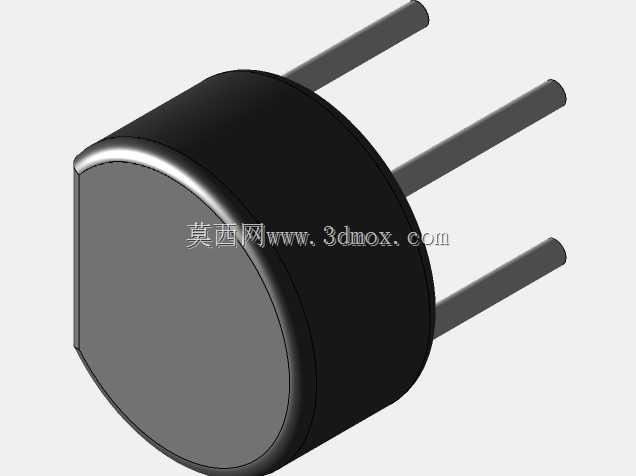

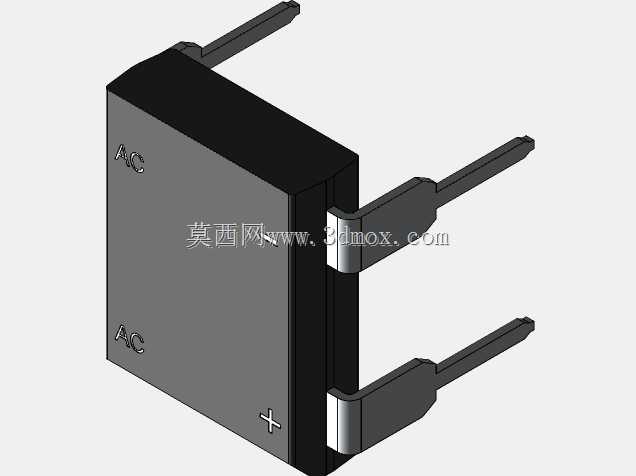

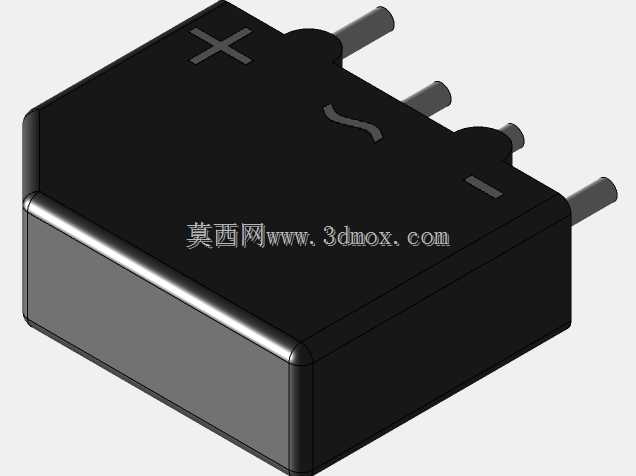

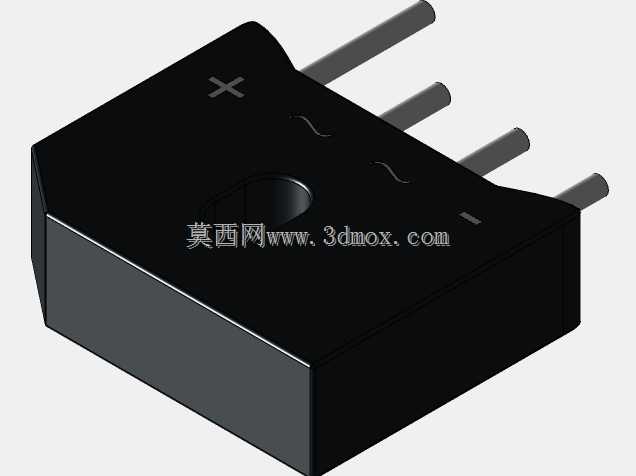

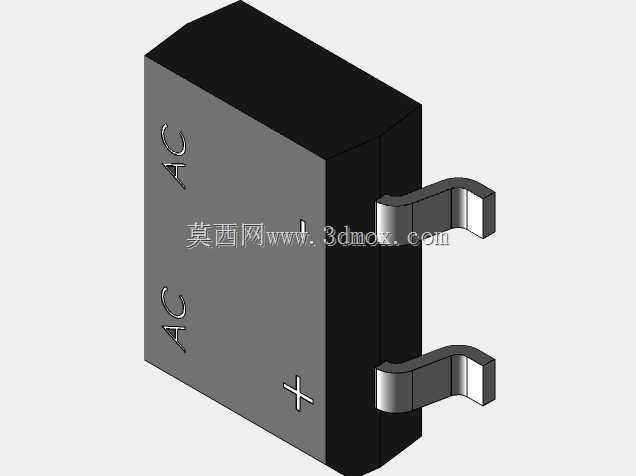

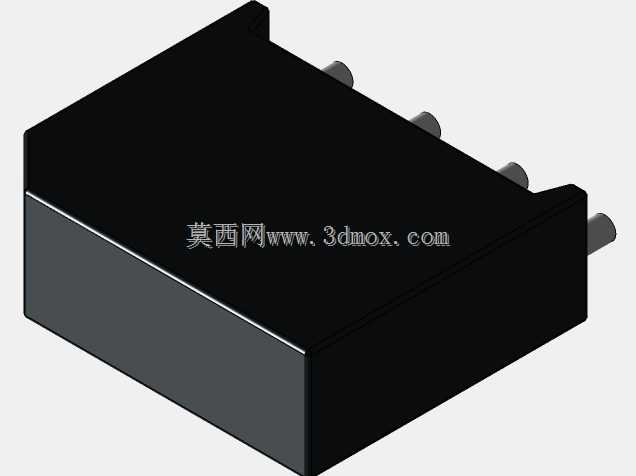

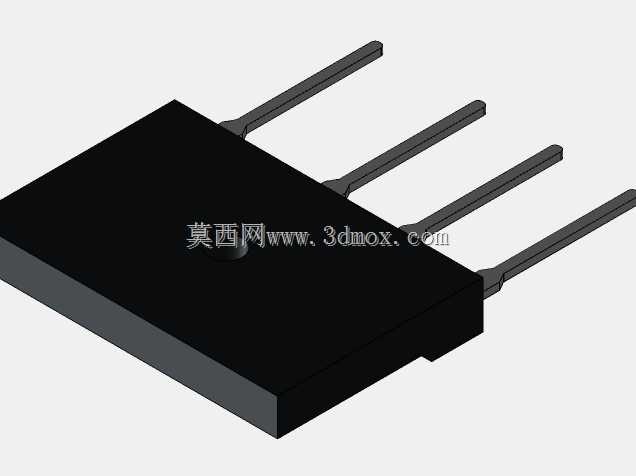

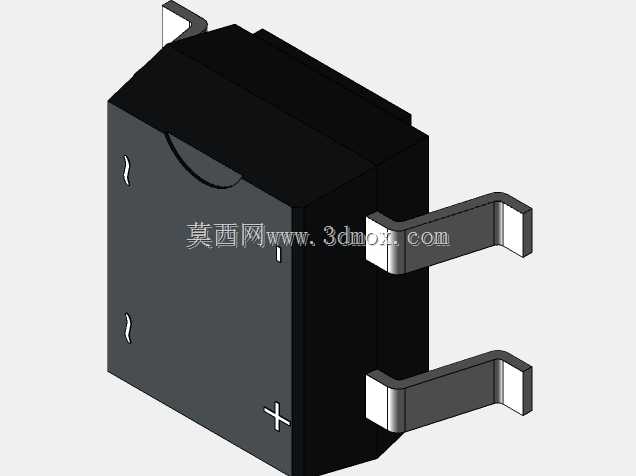

Vishay系列整流器件封装三维结构

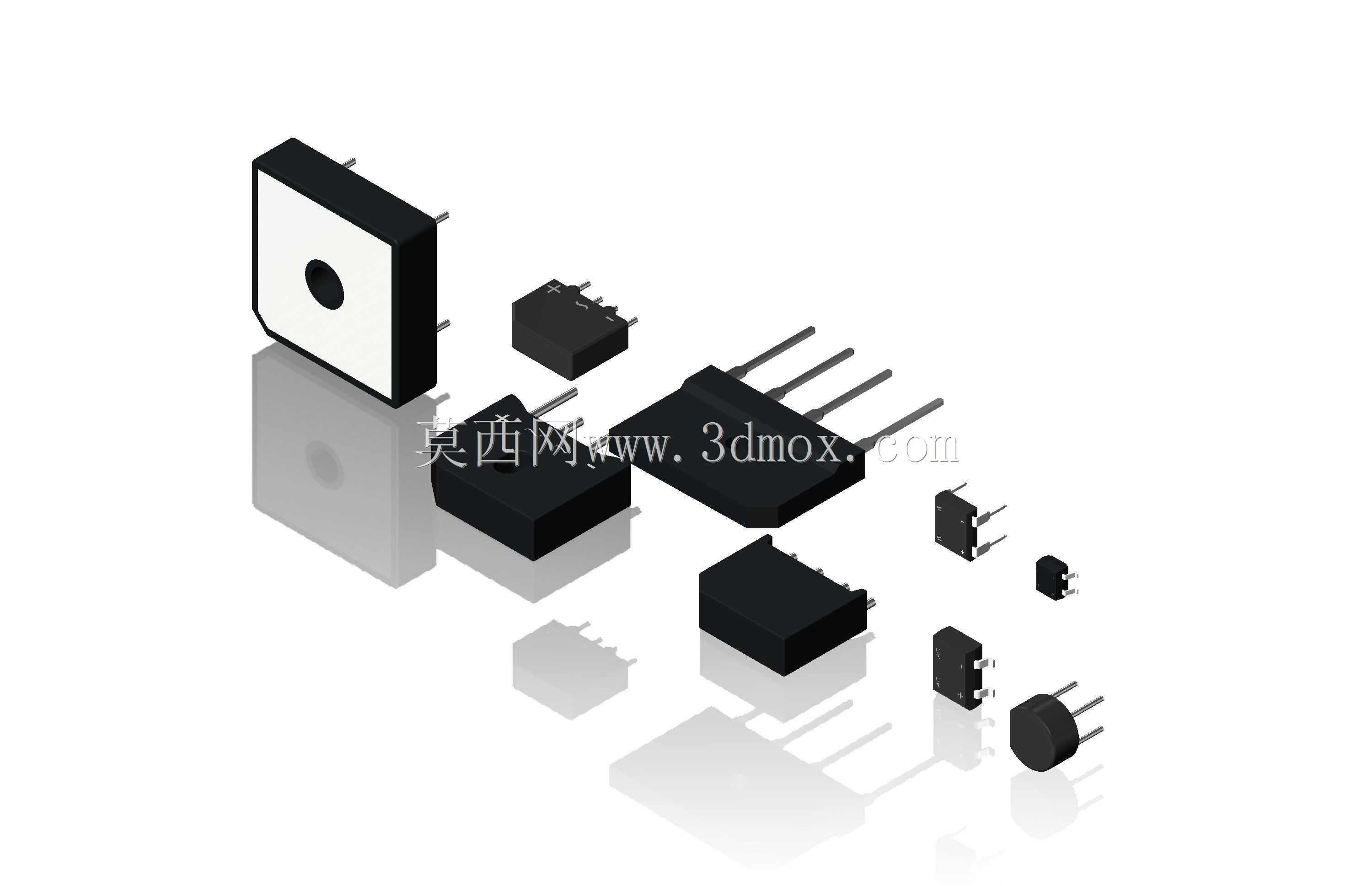

　　这套整流器件三维结构覆盖了Vishay旗下多款主流整流类半导体封装形态，包含直插式、贴片式、大功率封装等不同规格的器件外形，可直接用于电力电子设备的PCB布局校验、结构干涉检查、整机装配模拟等设计环节。在开关电源、工业变频器、充电桩功率模块、光伏逆变设备这类需要交直流转换的电路场景中，整流器件是核心的功率变换部件，不同封装的器件对应不同的电流承载能力、散热需求与安装空间要求，建模时严格还原了每款器件的引脚间距、塑封本体轮廓、引脚伸出长度、安装孔位等关键尺寸，能直接导入PCB设计软件完成板级布局的匹配验证，避免实际生产中出现器件与壳体、散热片、周边接插件的空间干涉问题。从设计逻辑来看，不同封装的整流器件对应不同的应用工况：

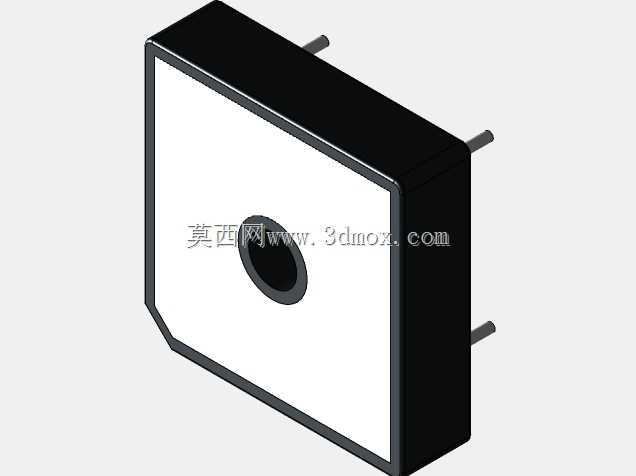

　　小尺寸贴片封装多用于高密度集成的消费类电源板，引脚长度短、贴装后占用垂直空间小，建模时特意还原了引脚根部的成型弧度，匹配SMT回流焊的工艺公差要求；带安装孔的大功率直插封装，本体与散热片的接触平面做了平面度的细节还原，引脚直径与PCB安装孔径的配合间隙按照行业通用的波峰焊工艺要求设置，既保证插件时的顺畅度，也能满足焊锡填充的工艺空间。在做整机结构设计时，很多工程师容易忽略功率器件的散热空间预留，这套模型把每款器件的本体高度、引脚折弯后的投影范围都做了精准还原，设计人员可以直接在装配环境中模拟散热片的安装位置、绝缘片的厚度空间、走线的折弯半径，不用等实物打样就排查出结构冲突问题。比如大功率整流桥的封装，本体侧面的散热基准面、

　　引脚的共面度都按照器件手册的公差范围做了参数化建模，在做电源模块的堆叠设计时，可以直接调用模型验证功率回路的最短走线布局，同时兼顾器件与周边电容、电感的安全电气间隙。不同封装的引脚排布也完全对应量产器件的规格，直插器件的引脚跨距、贴片器件的焊盘匹配尺寸都做了校准，导入结构设计软件后不需要额外调整尺寸就能直接用于装配，对于做电力电子设备结构开发的工程师来说，能大幅减少前期器件建模的时间，把更多精力放在整机的散热流道设计、EMC屏蔽结构优化上。另外这套模型也覆盖了微型整流二极管的小尺寸封装，这类器件多用于信号整流、低压小功率回路，建模时还原了本体的极性标识位置，在做PCB丝印对位校验时，

　　可以直接对照模型检查丝印标识的位置是否与器件本体的标记对齐，避免生产时出现极性装反的问题。在做设备的维修性设计时，也可以借助这套模型模拟器件的拆装空间，比如大功率器件的螺丝安装空间是否足够、烙铁操作的预留空间是否满足维修要求，不用制作物理手板就能完成维修性的前置验证。
