浩亭D-Sub直通连接器结构设计

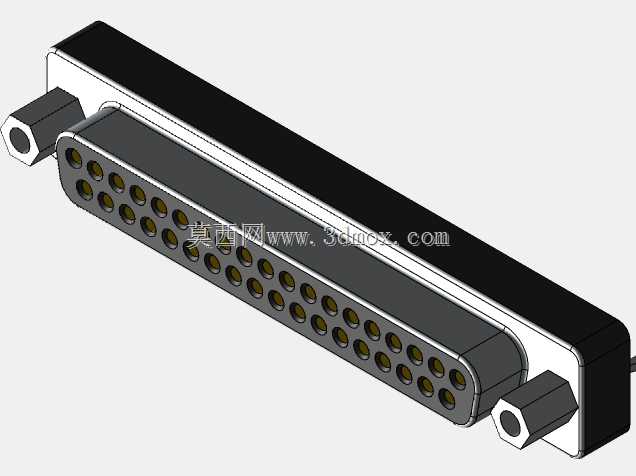

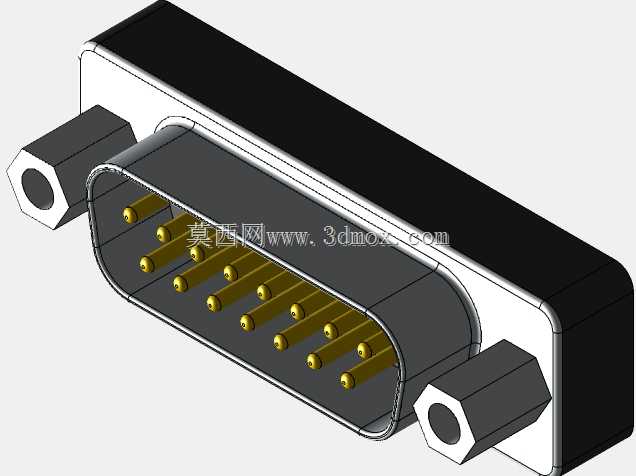

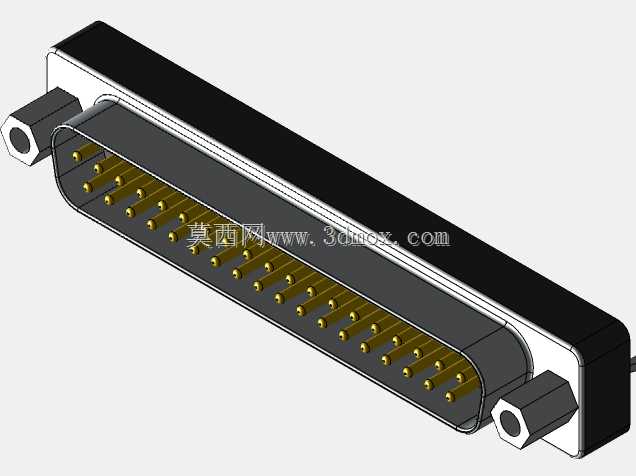

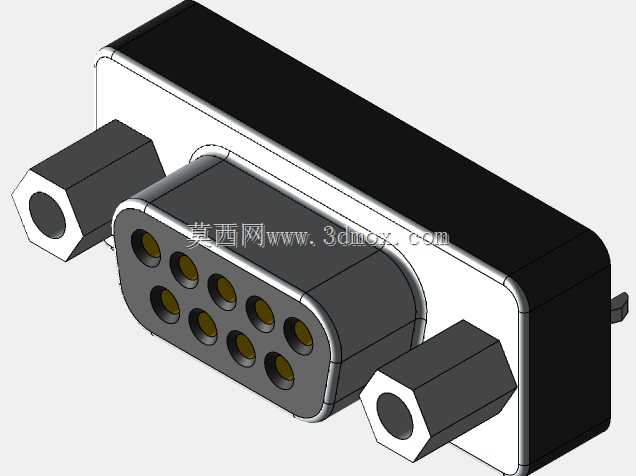

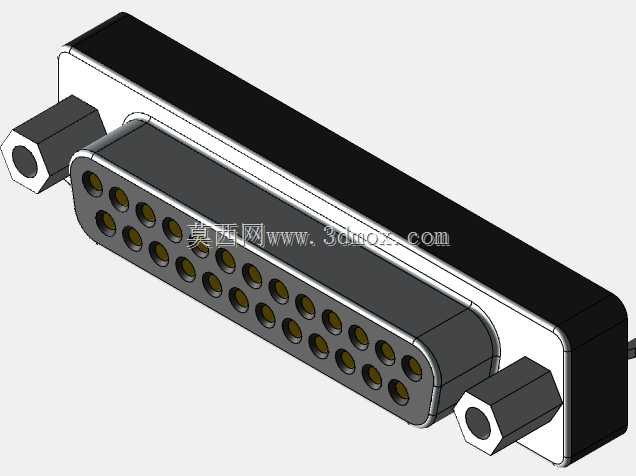

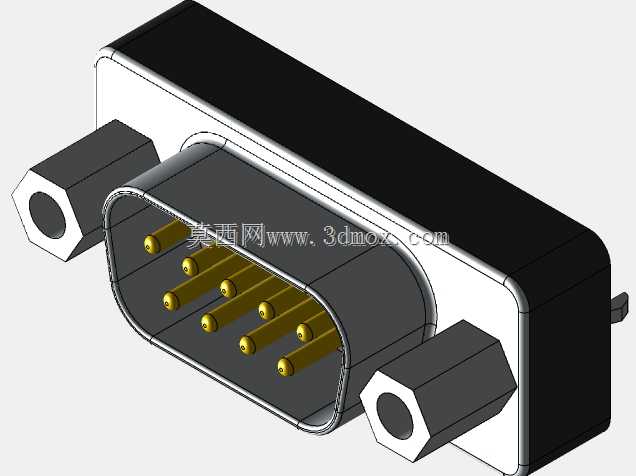

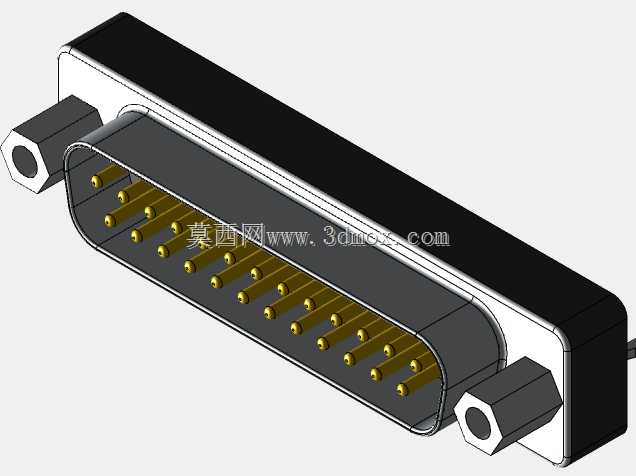

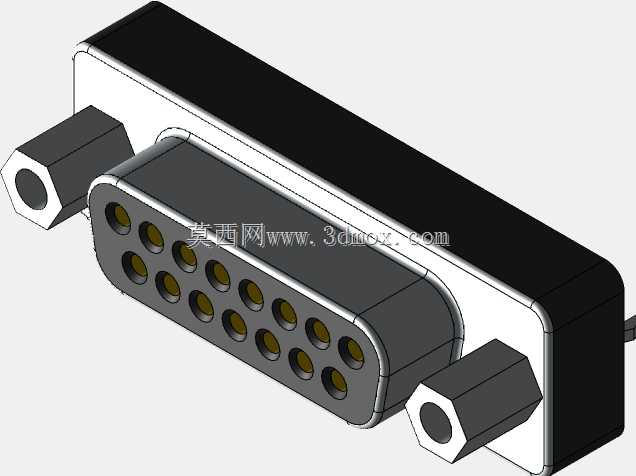

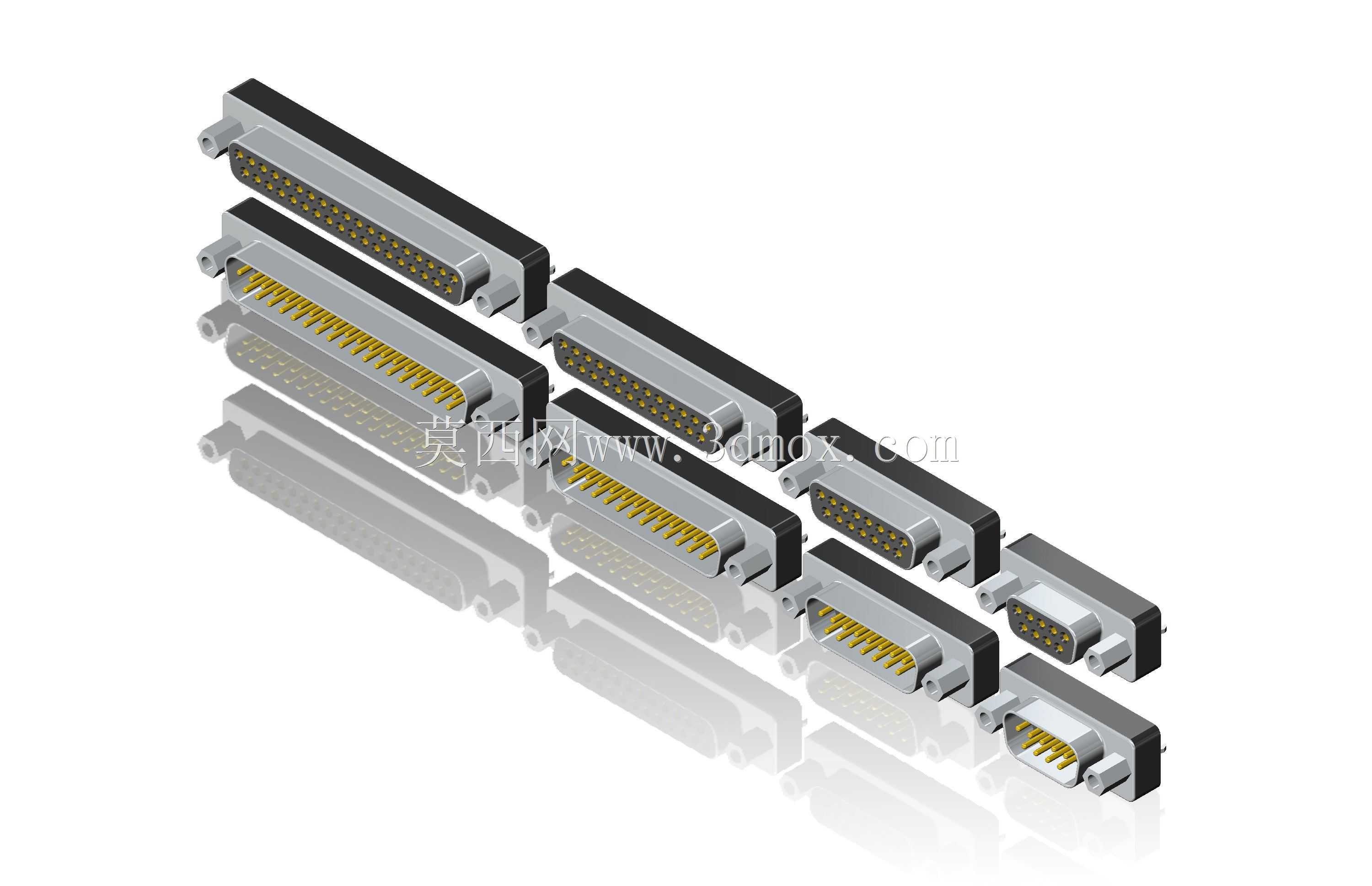

　　在工业控制、通讯设备、测试仪器的电气互联场景中，D-Sub连接器是应用极为广泛的低频互联器件，这类直通型接头无需额外转接结构，可直接实现公母端的信号直连，在机柜内部布线、设备面板外接、测试治具搭建等场景中承担着稳定的信号传输作用。本次呈现的浩亭D-Sub系列直通接头，覆盖了不同针数规格的公头与母头结构，可适配9针、15针、25针、37针、50针等常规D-Sub接口的互联需求，能满足从串口通讯、低速信号传输到大密度并行信号传递的不同场景要求。从结构设计层面来看，该系列接头采用标准D-Sub接口的防呆外形，金属外壳采用锌合金压铸成型，表面做镀镍处理，既具备足够的结构强度抵御装配过程中的外力冲击，也能提供良好的电磁屏蔽效果，

　　减少外界电磁干扰对信号传输的影响，同时金属外壳的接地引脚可直接与设备面板或安装支架导通，进一步提升屏蔽效能。内部绝缘基座采用耐高温的热塑性工程塑料注塑成型，插针插孔采用铜合金材质，表面镀金处理，保证多次插拔后的接触可靠性，降低接触电阻，避免信号传输过程中的衰减与接触不良问题。公头插针与母头插孔的配合尺寸严格遵循D-Sub接口的行业标准，插拔力控制在合理区间，既保证插合后的连接紧密性，不会因设备振动出现松脱，也不会因插拔力过大导致装配困难或插针弯折。安装边界上，该系列直通接头的法兰安装孔位完全匹配标准D-Sub连接器的开孔尺寸，面板开孔尺寸、安装孔间距、接头伸出面板的长度都符合通用安装规范，

　　设计人员在做面板开孔设计时可直接调用标准尺寸，无需额外调整安装空间。接头尾部的线缆端接区域预留了足够的焊接或压接空间，可适配不同线径的信号线缆，端接完成后可配套标准的D-Sub尾部护套，实现线缆与接头的应力释放，避免线缆弯折处出现断线问题。在实际设备选型中，这类直通连接器常被用于工控机与外设的信号连接、通讯机柜内部的板卡互联、测试设备的信号转接等场景，不同针数的规格可对应不同的信号通道数量需求，比如9针规格多用于RS232串口通讯，15针规格可用于VGA视频信号传输，25针及以上的大针数规格可用于并行数据传输或多通道IO信号连接。设计过程中，对接头的插拔寿命做了充分考量，

　　插针插孔的弹性结构设计可保证上千次插拔后仍能保持稳定的接触压力，金属外壳的固定结构可承受常规的线缆拉扯力，不会出现外壳脱落或内部基座碎裂的问题。绝缘基座的耐温范围覆盖工业设备常规的工作温度区间，可在-40℃到85℃的环境下稳定工作，不会因温度变化出现绝缘性能下降或结构变形。对于结构设计人员而言，该系列模型的尺寸精度完全符合实物的装配要求，在做设备三维布线、面板开孔设计、互联结构校核时，可直接将模型调入装配体，检查接头与周边结构的干涉情况，确认安装空间是否充足，避免实际生产装配时出现结构干涉、安装空间不足的问题。同时模型完整还原了公头与母头的配合结构，设计人员可通过模型模拟插合过程，确认接头插合后的总长度，预留足够的设备内部空间，避免因空间预留不足导致接头无法完全插合。在布线设计时，可根据模型的尾部出线方向，规划线缆的走线路径，预留合适的线缆弯曲半径，保证线缆端接后不会出现过度弯折的情况。这类标准化的互联器件模型，能大幅减少设计人员的重复建模工作量，提升整机设计的效率，同时基于标准实物的尺寸建模，也能保证设计的准确性，减少后续生产装配中的出错概率。
