Harting SEK系列IDC连接器结构设计

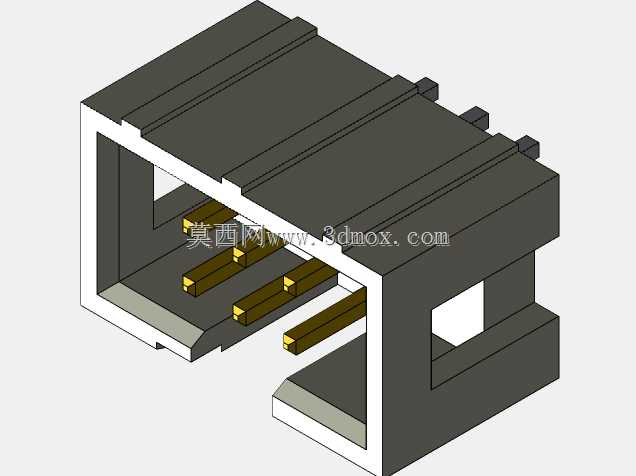

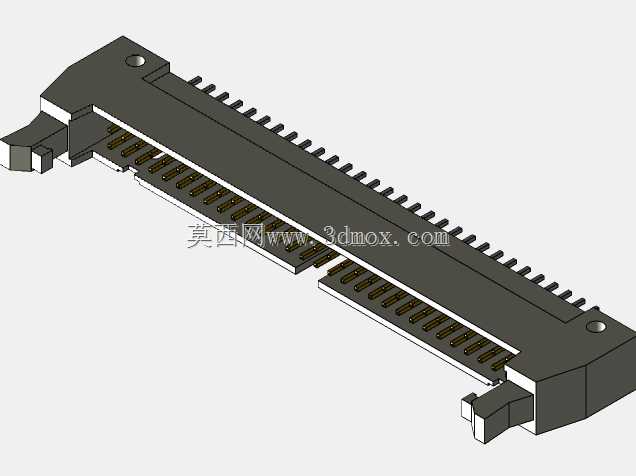

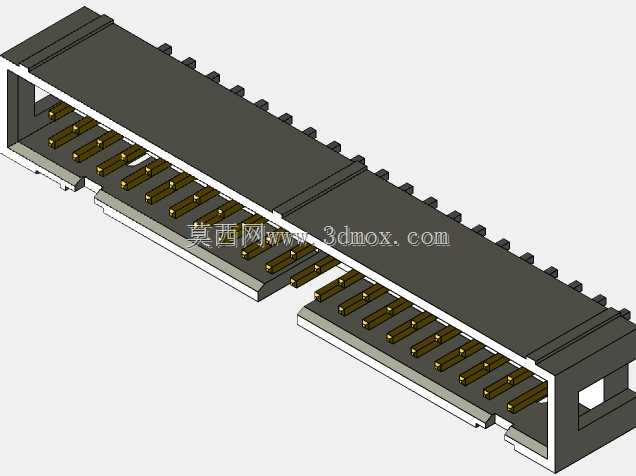

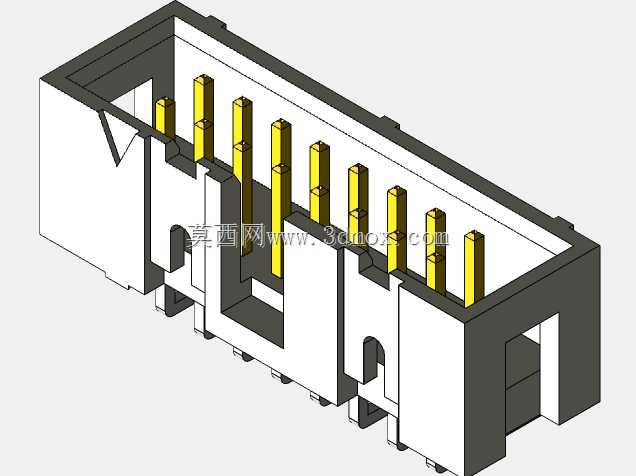

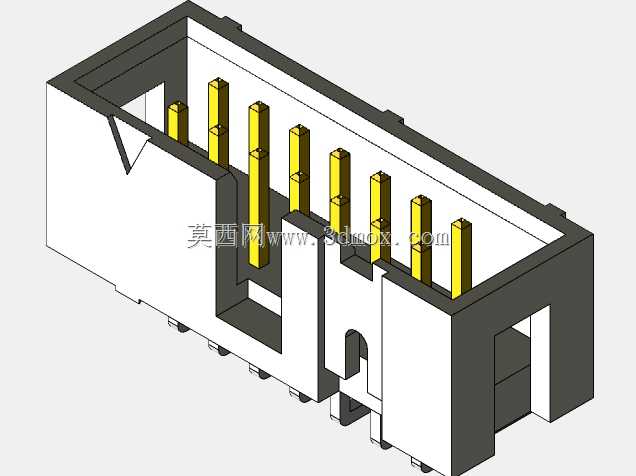

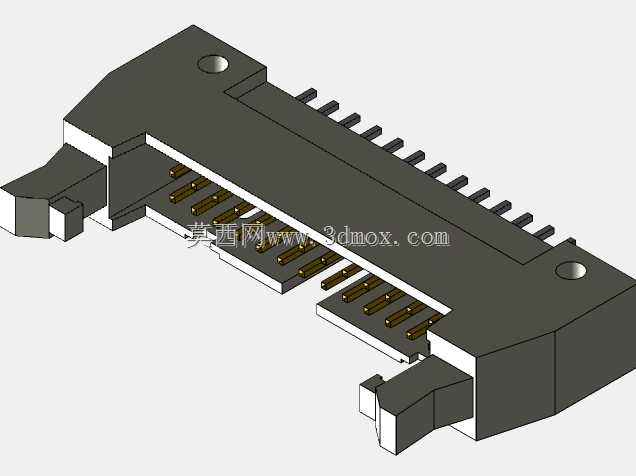

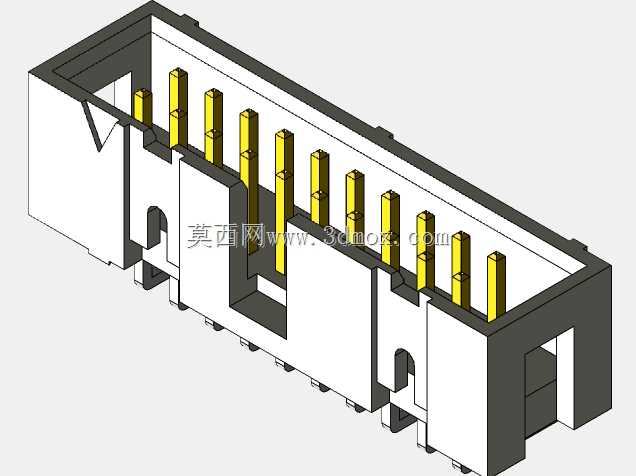

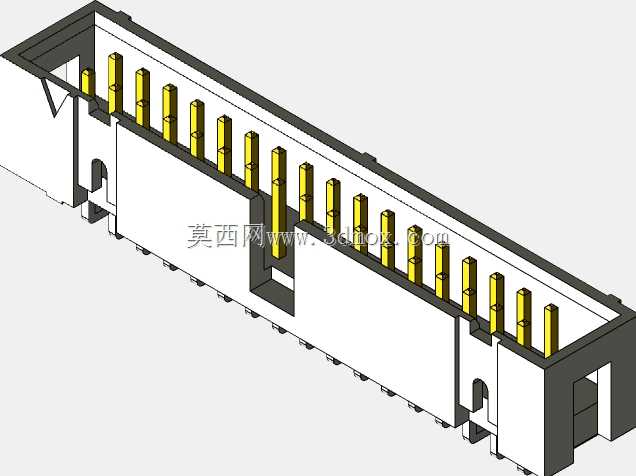

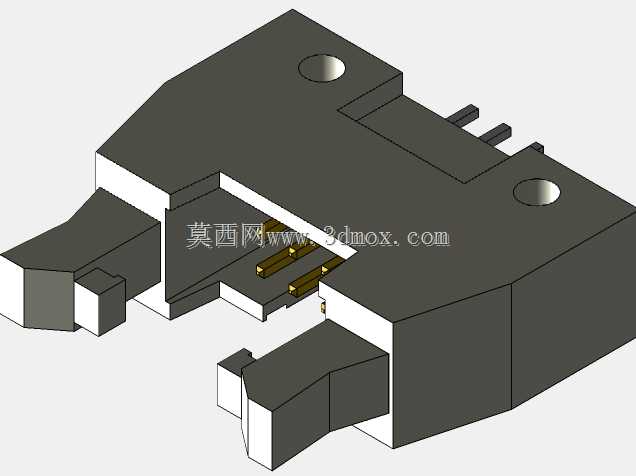

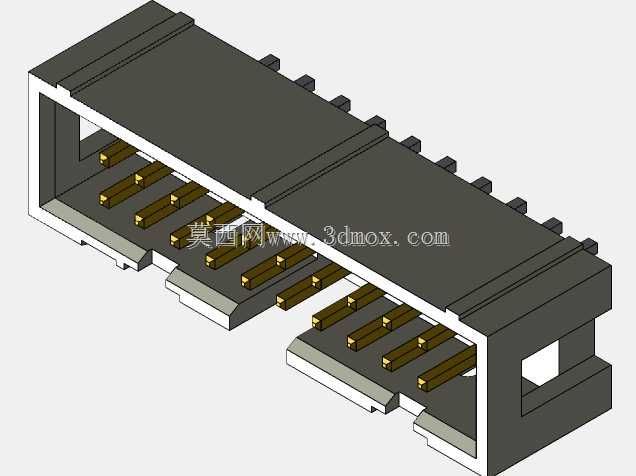

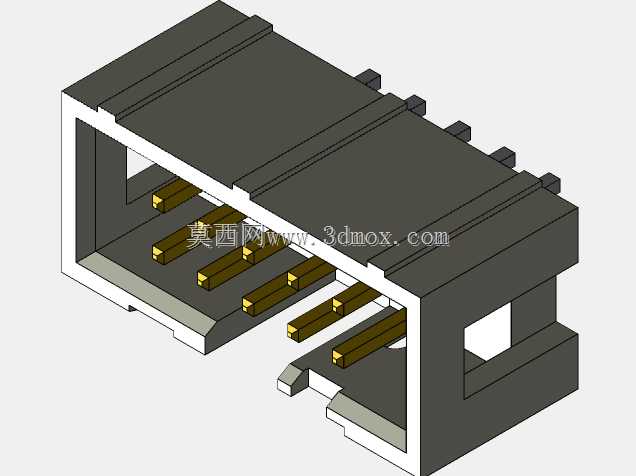

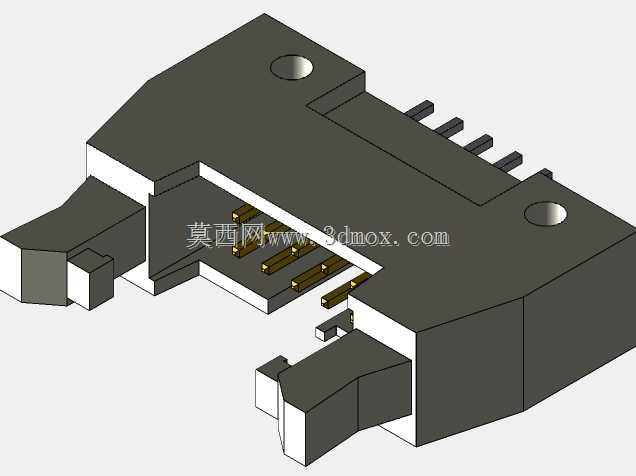

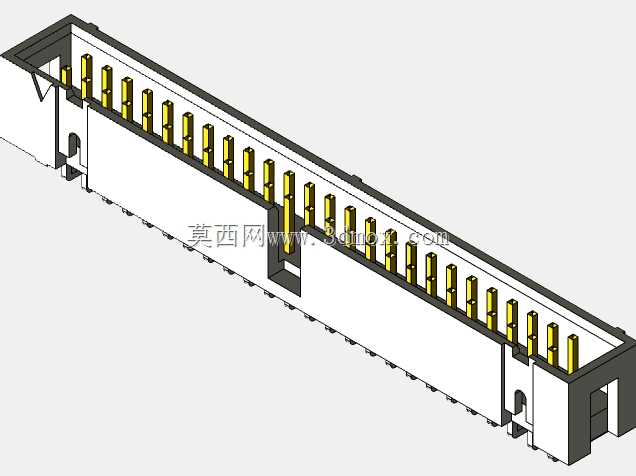

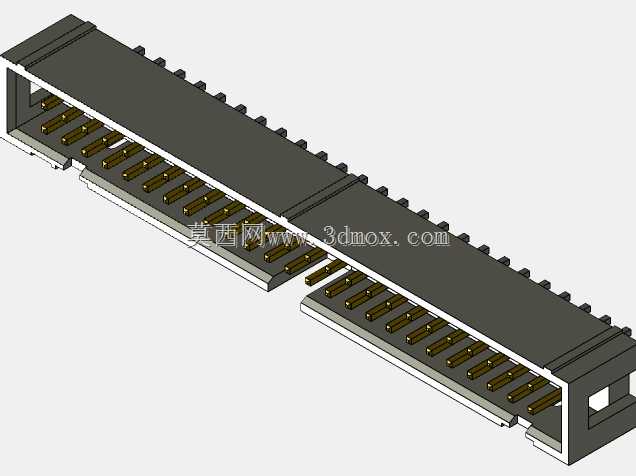

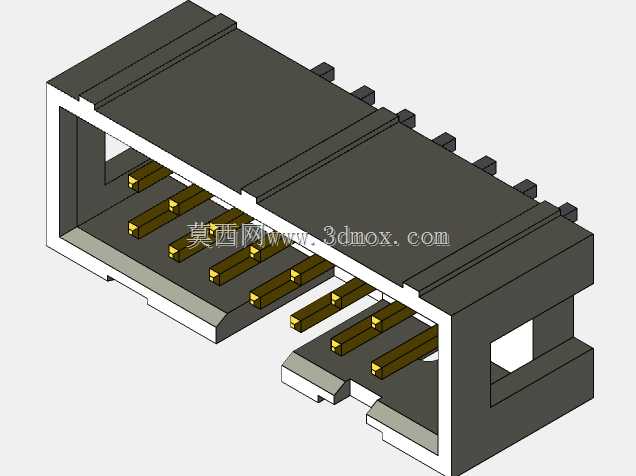

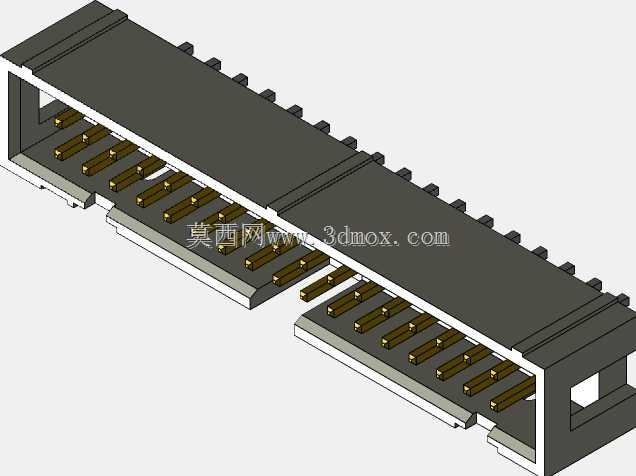

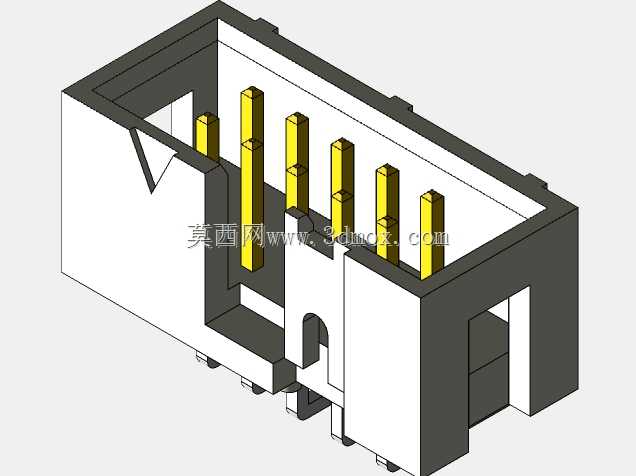

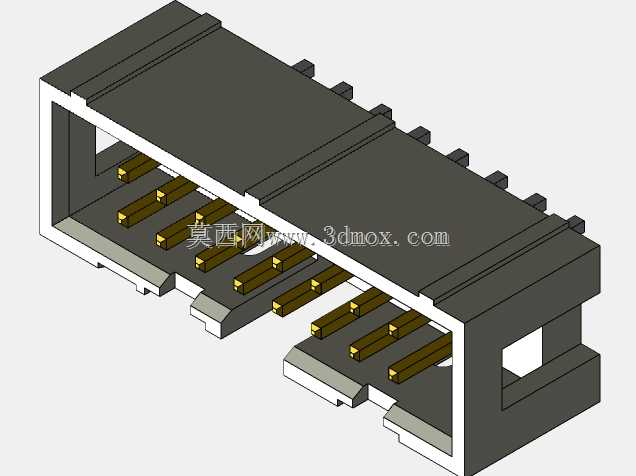

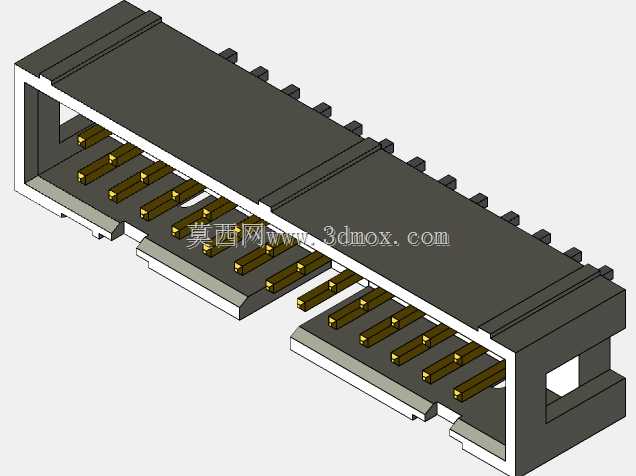

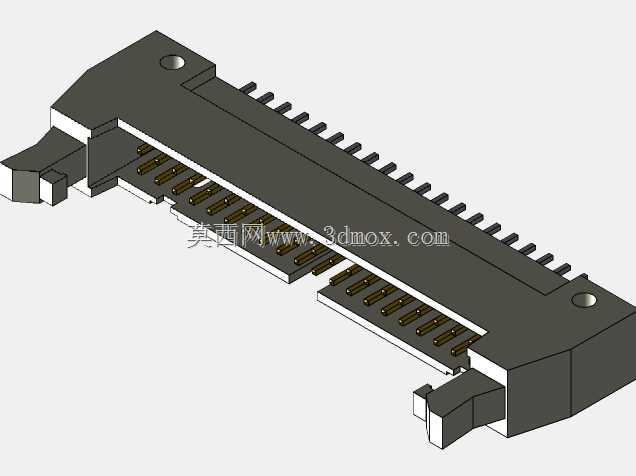

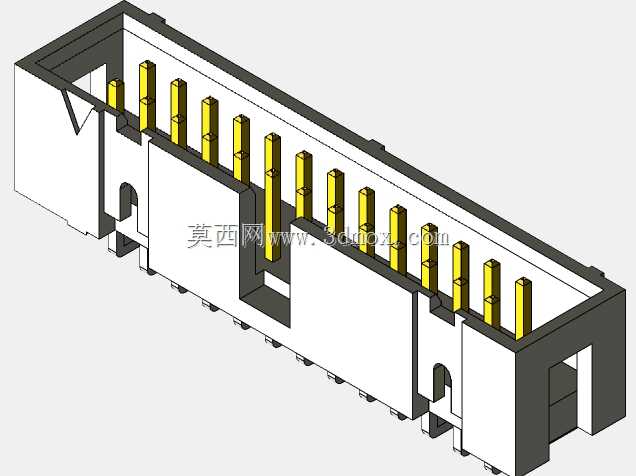

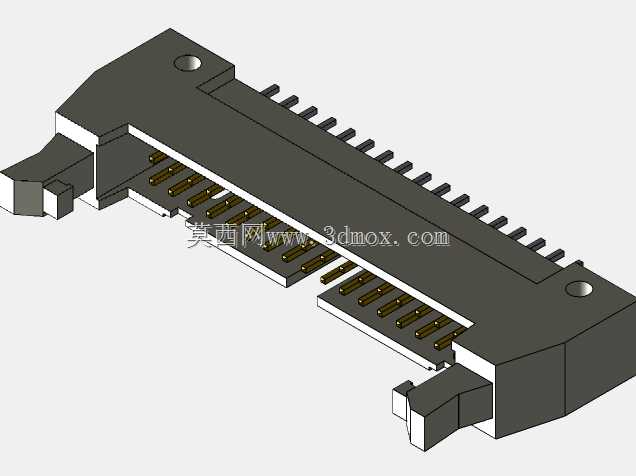

　　在工业电控柜布线、成套设备内部信号传输、工控板卡外接线路的场景里，IDC类连接器的选型直接决定了批量布线的效率与长期连接可靠性，这款Harting SEK系列IDC连接器的三维结构，完全围绕免焊快速压接的实际使用需求做了细节设计。从实际安装边界来看，该连接器采用塑壳主体加内置插针的结构，整体为直插式矩形轮廓，外壳做了防呆斜切导向结构，现场压接排线时不需要额外核对方向，顺着导向槽推入就能让排线的线芯与插针实现刺破式连接，不需要焊锡、不需要单独压接端子，单组排线的端接时间比传统螺钉接线端子缩短70%以上，非常适合大批量IO信号线路的集成布线场景。

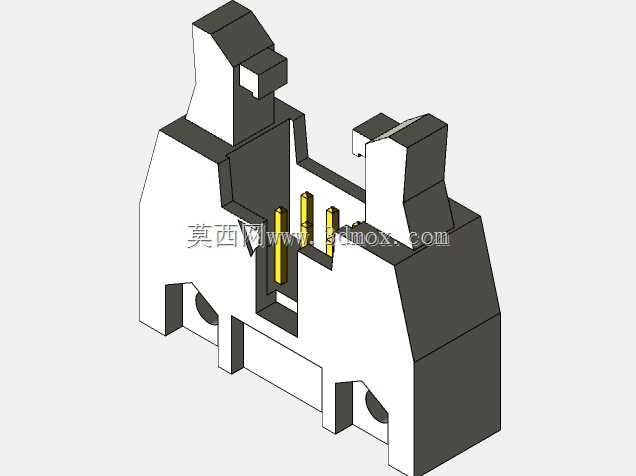

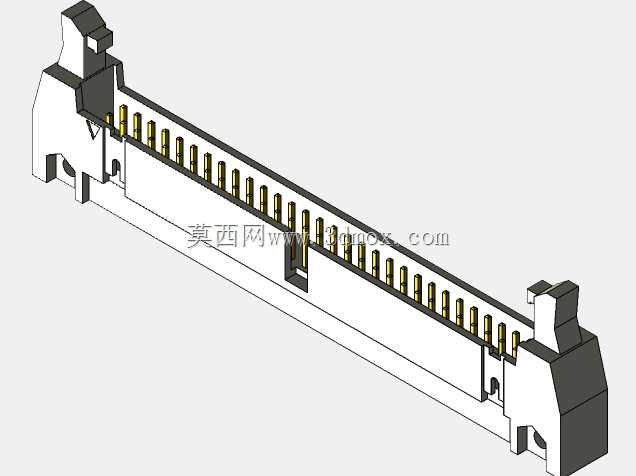

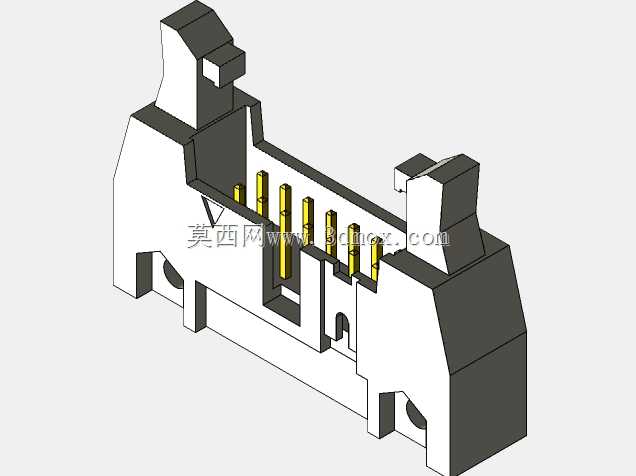

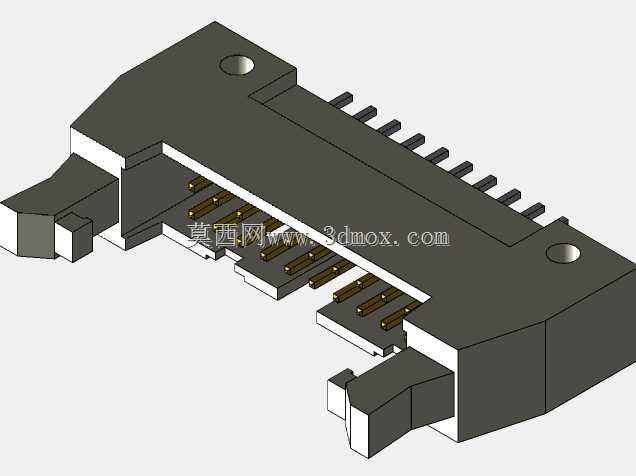

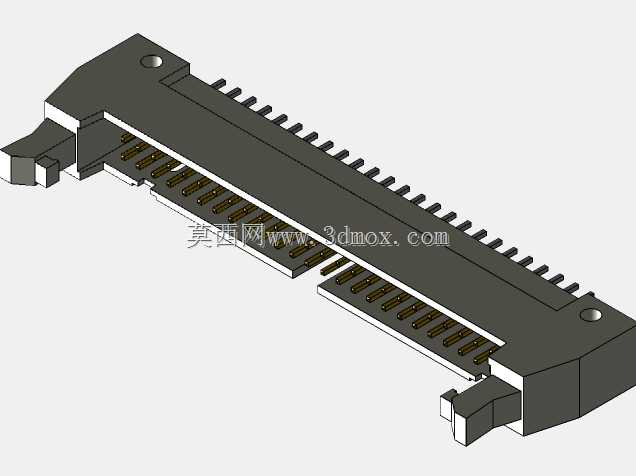

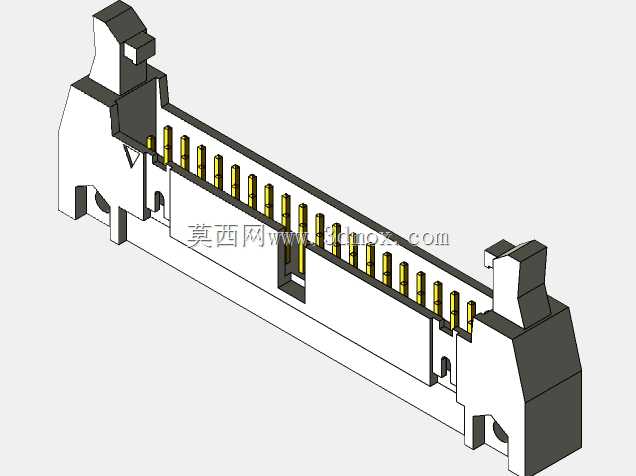

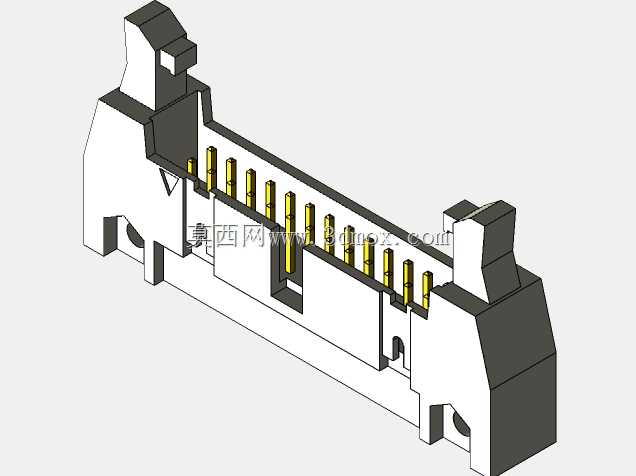

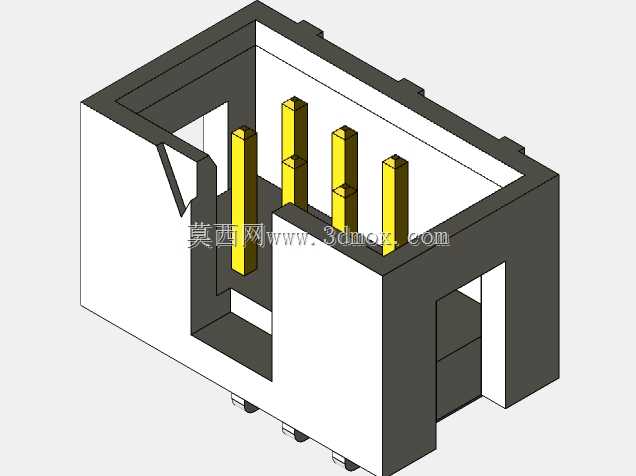

　　从功能特性上看，内部的四组插针采用等间距平行排布，每根插针的根部都做了塑壳定位凸台固定，避免多次插拔后插针出现偏移、松脱的问题；塑壳外壁设置了对称的卡扣凸耳，与对插端配合时可以实现自锁，设备运行过程中出现振动、拉扯线缆时不会出现接插件松脱导致的信号中断问题。插针的接触端采用镀金工艺处理，长期在工业现场存在温湿度波动、轻微腐蚀性气体的环境下，也能维持稳定的接触电阻，避免信号传输出现丢包、误触发的问题。

　　设计思路上，这款连接器没有采用冗余的复杂结构，所有结构特征都服务于快速端接、可靠连接两个核心需求：塑壳内部的排线定位槽深度刚好匹配标准IDC排线的厚度，压接时排线不会出现偏移、错位，每一根线芯都能精准对准对应的插针刺破位置；外壳的导向斜角做了15度的倾角设计，既能够实现盲插导向，又不会因为倾角过大导致塑壳壁厚不足、强度下降；底部的焊针长度刚好适配标准厚度的PCB板，过波峰焊时不会出现焊锡溢出到接触端的问题，也不会因为焊针过短导致焊接强度不足。

　　从安装适配的角度，该连接器的外形尺寸完全符合IEC 60603-13标准的安装规范，可以直接替换同规格的其他品牌同标准IDC连接器，不需要修改PCB板的安装孔位、也不需要调整设备内部的安装空间预留；塑壳采用耐高温的工程塑料材质，过回流焊、波峰焊时不会出现壳体变形、插针移位的问题，满足SMT、THT多种焊接工艺的适配需求。在实际设备应用中，这类连接器常被用于PLC扩展模块的信号接线、伺服驱动器的IO端口接线、工业交换机的内部板间连接，以及各类工控采集模块的外接信号线路连接，相比传统的螺钉接线端子，不仅布线效率更高，还能避免人工拧螺钉时出现的扭矩不一致、线芯压接不牢、虚接等问题，长期运行的维护成本更低。

　　结构建模过程中，对插针的刺破端结构做了精准还原，每一个插针的刺破刀口角度、深度都和实物一致，塑壳的卡扣弹性变形量也按照实际材料的弹性模量做了对应设计，在做整机布线的干涉检查时，可以直接调用该模型模拟排线压接、对插的全过程，提前排查设备内部走线空间不足、接插件与周边结构件干涉的问题；做安装孔位校核时，模型的安装定位尺寸、焊针间距都严格按照标准尺寸绘制，不需要二次测量就能直接导入PCB设计软件做封装匹配，大幅缩短设备开发阶段的元件选型、结构适配周期。
