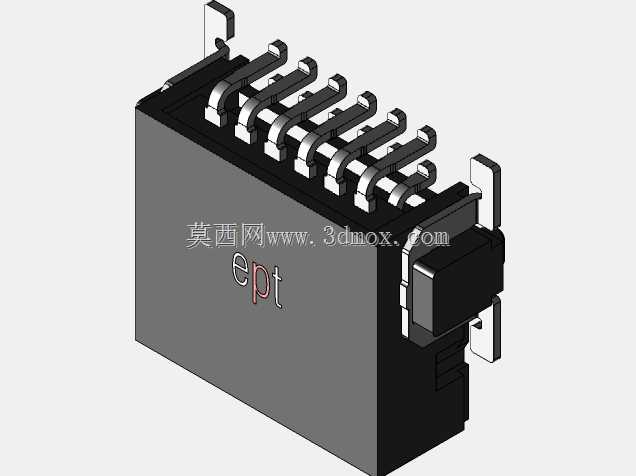

多规格阳角板对板电子连接器结构

　　这类阳角结构的板对板连接器，主要应用在高密度PCB板间垂直互联场景，常见于工业控制板卡、通讯设备主板与子板的连接、嵌入式工控模块、伺服驱动内部电路互联等场景，区别于常规直插式连接器，阳角结构能够实现两块相互垂直布设的电路板之间的信号与电力传输，避免板间平行布设占用过多设备内部纵深空间，在紧凑型工业设备、小型化通讯终端的内部结构布局中，这类连接器的选型直接决定了整机的空间利用率与信号传输稳定性。

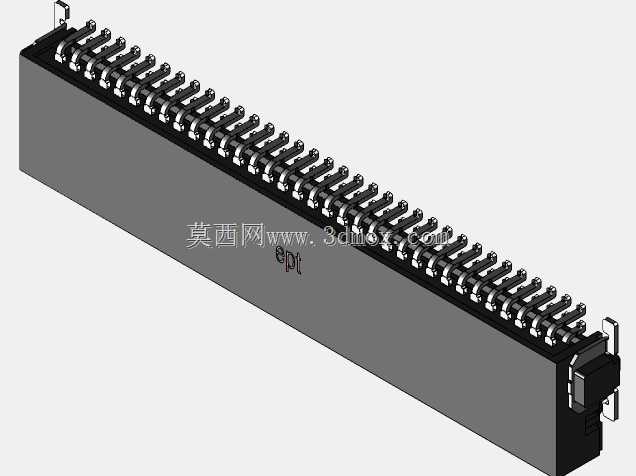

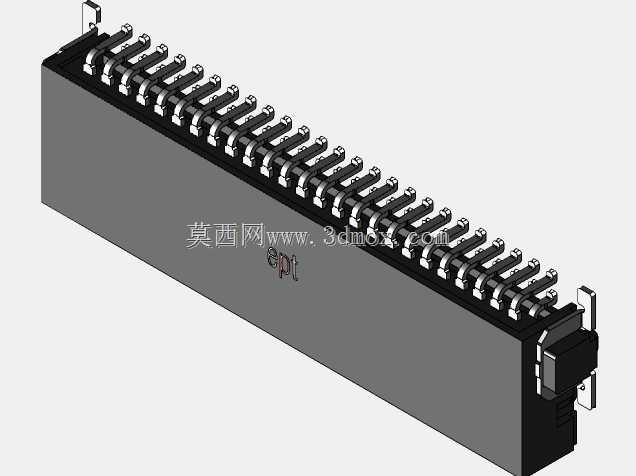

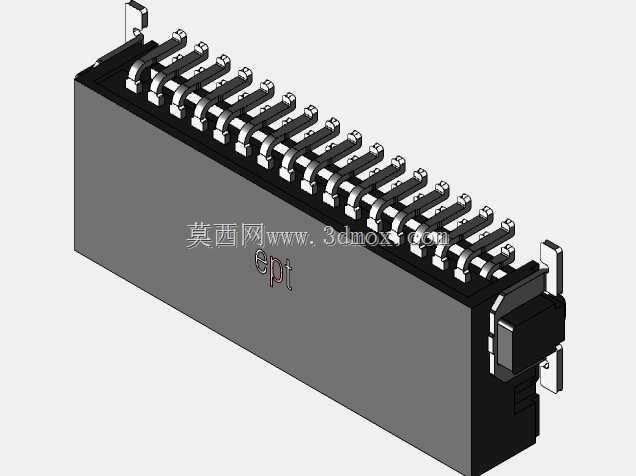

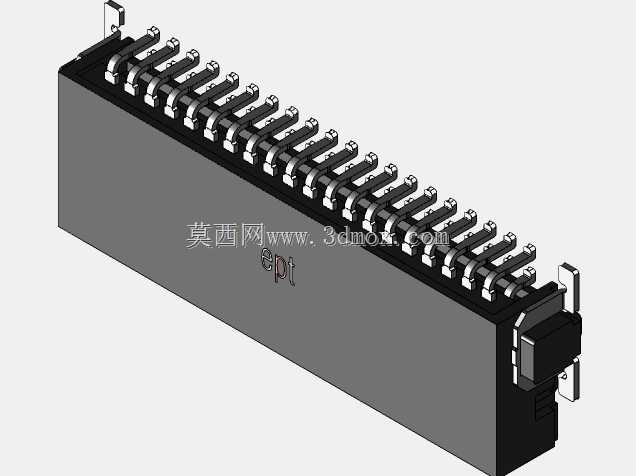

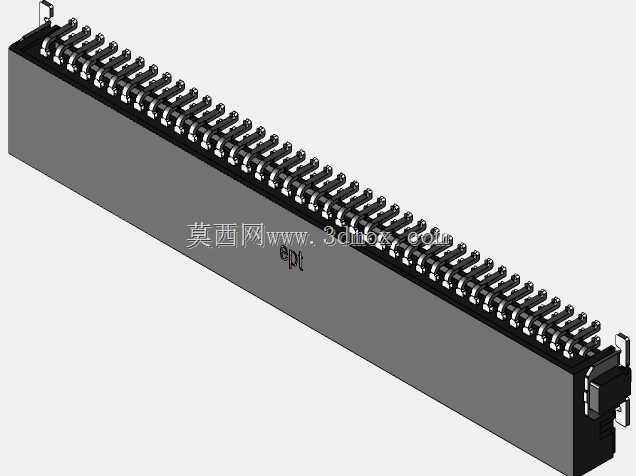

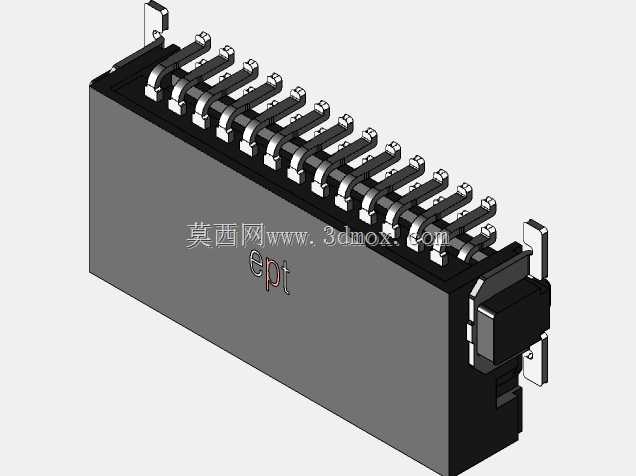

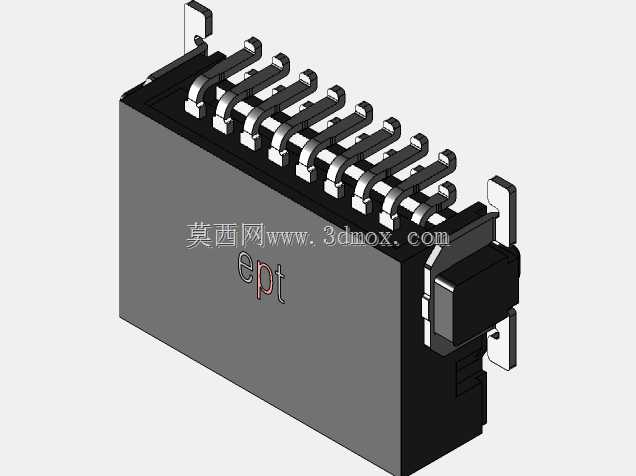

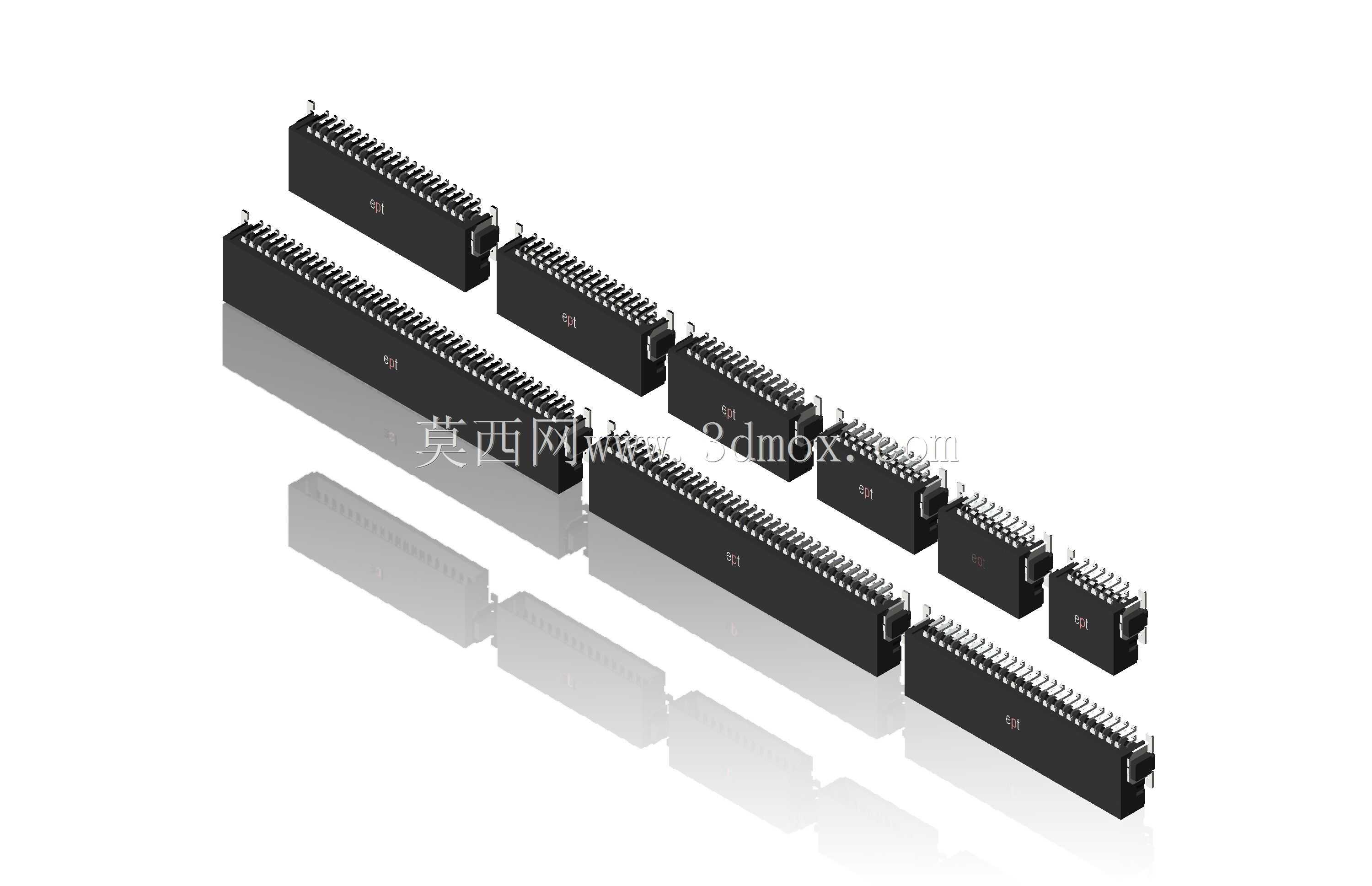

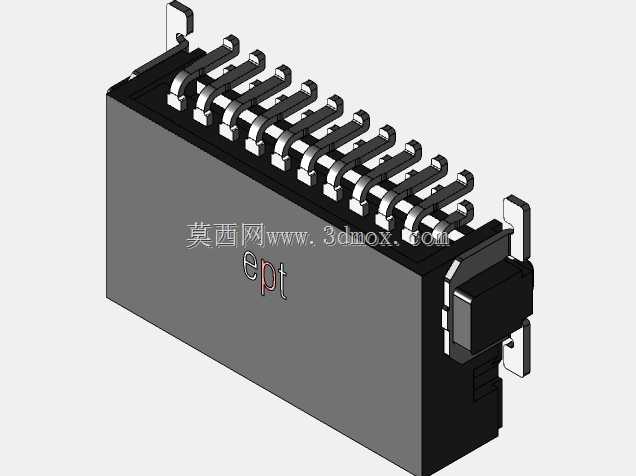

　　从功能特性来看，该系列连接器覆盖多种pin数规格，从短体小pin数型号到长体大pin数型号形成完整序列，能够适配不同信号通路数量的连接需求，接触端采用镀金插针设计，保证多次插拔后的接触可靠性，降低接触电阻带来的信号损耗与发热问题，塑壳采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、插针移位的问题，相邻插针之间的绝缘间距经过严格核算，满足高压信号与低压信号同排布设时的绝缘要求，避免相邻针脚之间出现信号串扰、击穿短路等问题。

　　设计过程中首先需要匹配PCB板的焊盘布局，插针的间距严格遵循行业通用的板对板连接器间距标准，焊脚长度控制在合理范围，既保证焊接时焊锡能够充分浸润焊脚与焊盘，形成可靠的焊点，又避免焊脚过长穿透PCB板后触碰板上其他元器件造成短路。阳角的弯折角度控制在90度正负0.5度公差范围内，保证两块垂直板安装完成后不会出现板件倾斜、连接器受力不均的问题，插针与塑壳的固定采用倒刺卡接结构，插针压入塑壳后倒刺嵌入塑壳的卡槽内，能够承受插拔过程中的轴向力，不会出现插针被推出塑壳的情况。

　　安装边界方面，不同长度规格的连接器对应不同的安装占用空间，长规格大pin数连接器在PCB板上的布设需要预留足够的板边空间，焊盘距离板边的距离需要满足波峰焊的工艺要求，避免焊接时出现板边吃锡不良的问题，连接器对接端的插拔高度需要匹配两块板之间的安装间隙，公母座对接后的重合长度经过精确计算，既保证插针能够充分接触母座内的接触弹片，又不会因为插入过深导致塑壳之间出现硬接触、顶坏PCB板的问题。在结构布局时，连接器周边3mm范围内不建议布设高度超过连接器塑壳高度的元器件，避免公母座对接过程中出现元器件干涉，导致连接器无法完全插合，影响连接可靠性。

　　在实际设备运维过程中，这类阳角连接器的固定除了依靠焊盘焊接之外，大pin数长规格型号还可以在塑壳两端增加固定柱，插入PCB板对应的定位孔后进行焊接，进一步提升连接器的固定强度，避免设备在受到振动、冲击时出现连接器焊脚开裂、接触不良的问题。接触弹片的弹力经过反复调校，既保证插针与弹片之间有足够的接触压力，降低接触电阻，又不会因为弹力过大导致插拔力过高，给生产组装、后期维护拆换带来不便。不同pin数的型号在塑壳上设置有防呆结构，避免组装过程中出现插反、错位的问题，从结构上杜绝装反导致的电路短路、元器件烧毁风险。
