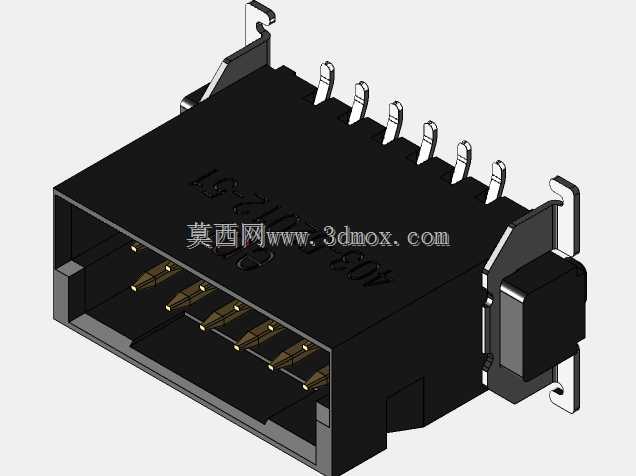

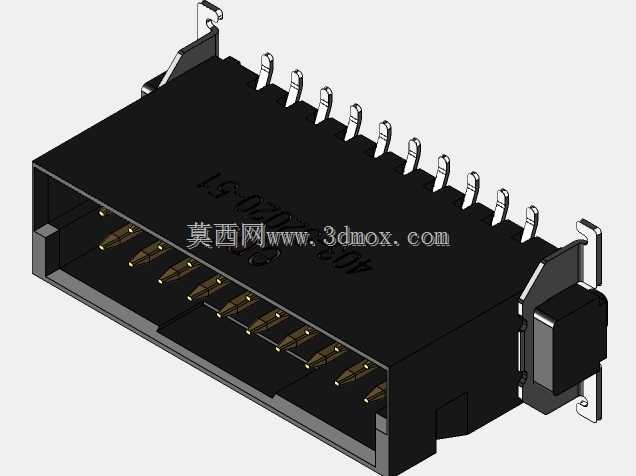

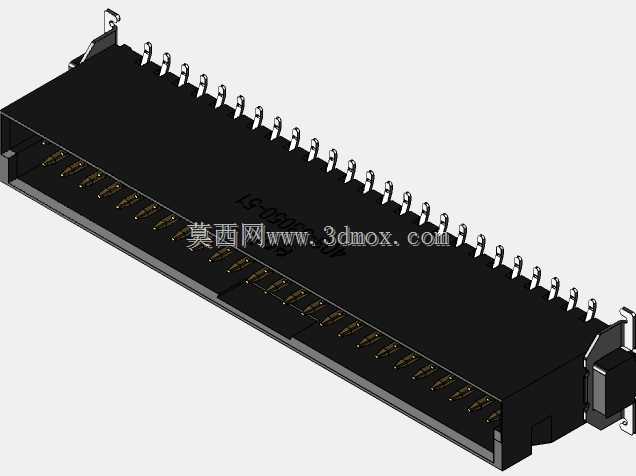

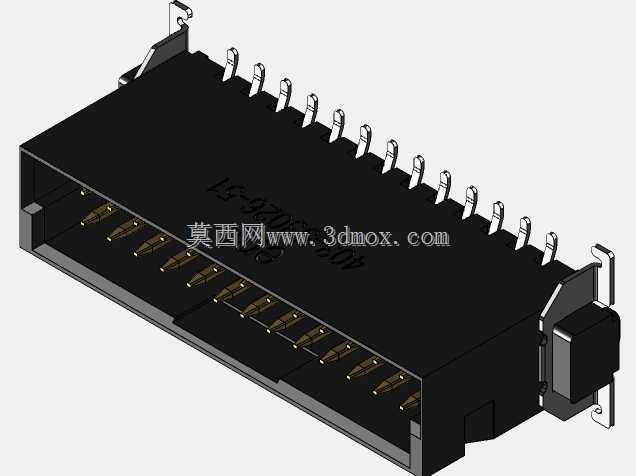

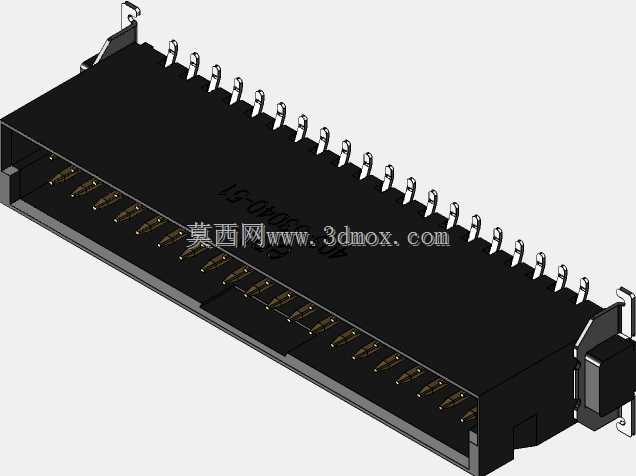

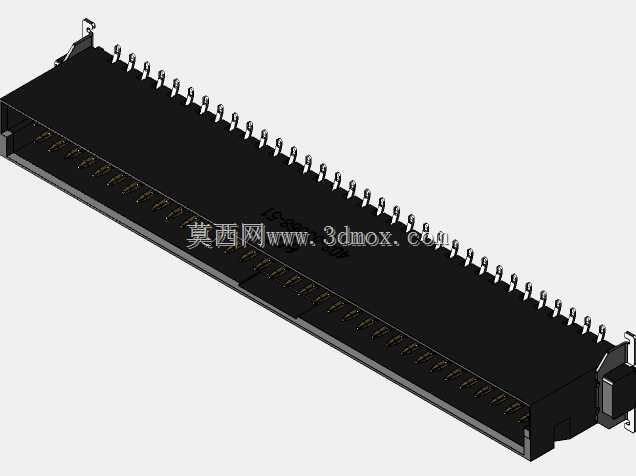

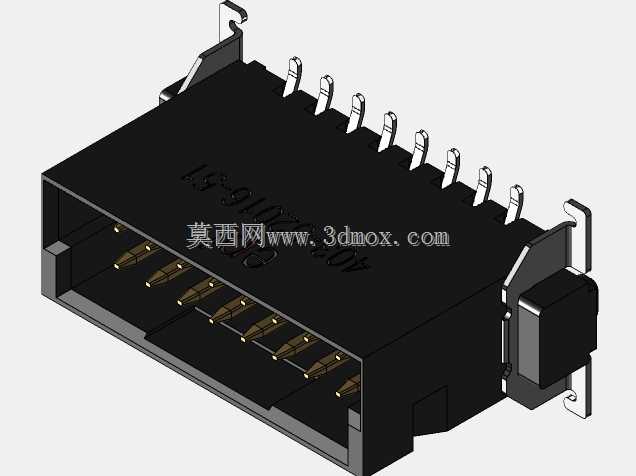

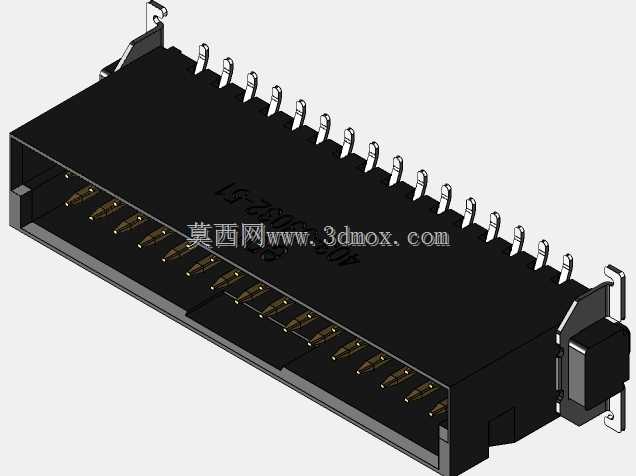

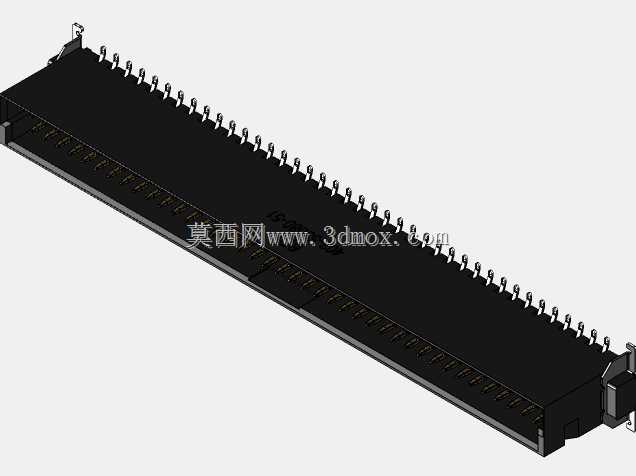

One27外螺纹中等轮廓板对板连接器

　　在高密度电子设备的板间连接场景中，这类带外螺纹结构的板对板连接器是实现信号与小功率电源稳定传输的核心元件，常见于工业控制板卡、通信设备背板、测试仪器内部的多板堆叠架构里，相比无锁紧结构的普通排针排母，它的外螺纹设计可以在设备受振动、冲击的工况下避免接插松脱，保证连接可靠性。

　　从实际选型适配的角度看，这款9.05mm中等轮廓的连接器，其安装边界需要在PCB布局阶段就预留足够空间：板端焊接引脚的排布遵循标准间距规范，接插对位的导向结构在公母座对插时可以自动修正±0.3mm以内的装配偏差，降低产线组装时的对位难度。外螺纹部分的螺距适配常规M2.5级别的锁紧螺丝，不需要定制特殊紧固件，在设备后期维护时也能快速拆卸更换，不用额外准备特殊工装。

　　设计这类连接器三维模型的时候，首先要还原的是接插端的接触件排布：每一排接触端子的位置度公差需要控制在0.05mm以内，才能保证公母座对插时每一个端子都能可靠接触，不会出现插针弯折、接触不良的问题。中等轮廓的壳体高度，是在板间堆叠间距和信号屏蔽性能之间做的平衡——如果壳体做的过薄，接插后的结构强度不足，受侧向力时容易出现壳体开裂；如果壳体过高，会占用过多的板间垂直空间，不利于设备的小型化设计。9.05mm的整体高度，刚好适配目前主流的10mm板间堆叠设计，预留的0.95mm间隙可以容纳PCB表面的焊盘凸起、阻焊层厚度公差，避免装配时板件与连接器壳体出现硬干涉。

　　从功能特性上看，这款连接器的外螺纹锁紧结构分布在接插件的两端，锁紧力可以达到30N以上，满足轨道交通、工业自动化设备这类高振动场景的使用要求，不会因为设备运行时的持续振动出现接插退针、信号中断的问题。接触端子采用镀金处理，接触电阻控制在10mΩ以内，既可以传输高频差分信号，也能承载最大3A的持续电流，不需要额外设置电源连接端子，能减少板上的接插件数量，简化PCB布局。壳体采用耐高温的工程塑料材质，可以过260℃的回流焊工艺，和板上其他表贴元件一起完成焊接，不需要单独做波峰焊或者手工焊接，能提升SMT产线的加工效率。

　　在做整机结构设计的时候，这类连接器的三维模型需要准确还原所有安装特征：焊接引脚的伸出长度、焊盘尺寸匹配关系、锁紧螺纹的安装孔位、接插时的对位导向槽位置，都要和实际物料的尺寸完全一致，否则在装配时很容易出现公母座对插不上、锁紧螺丝孔位偏差、焊盘与引脚不匹配导致的虚焊问题。尤其是中等轮廓的壳体侧面的加强筋结构，模型里不能省略，这些加强筋是提升壳体抗侧向力能力的关键，在做结构干涉检查的时候，如果忽略了加强筋的尺寸，很可能在实际装配时出现加强筋和板上其他元件碰撞的问题，导致后期需要改板，增加研发周期。

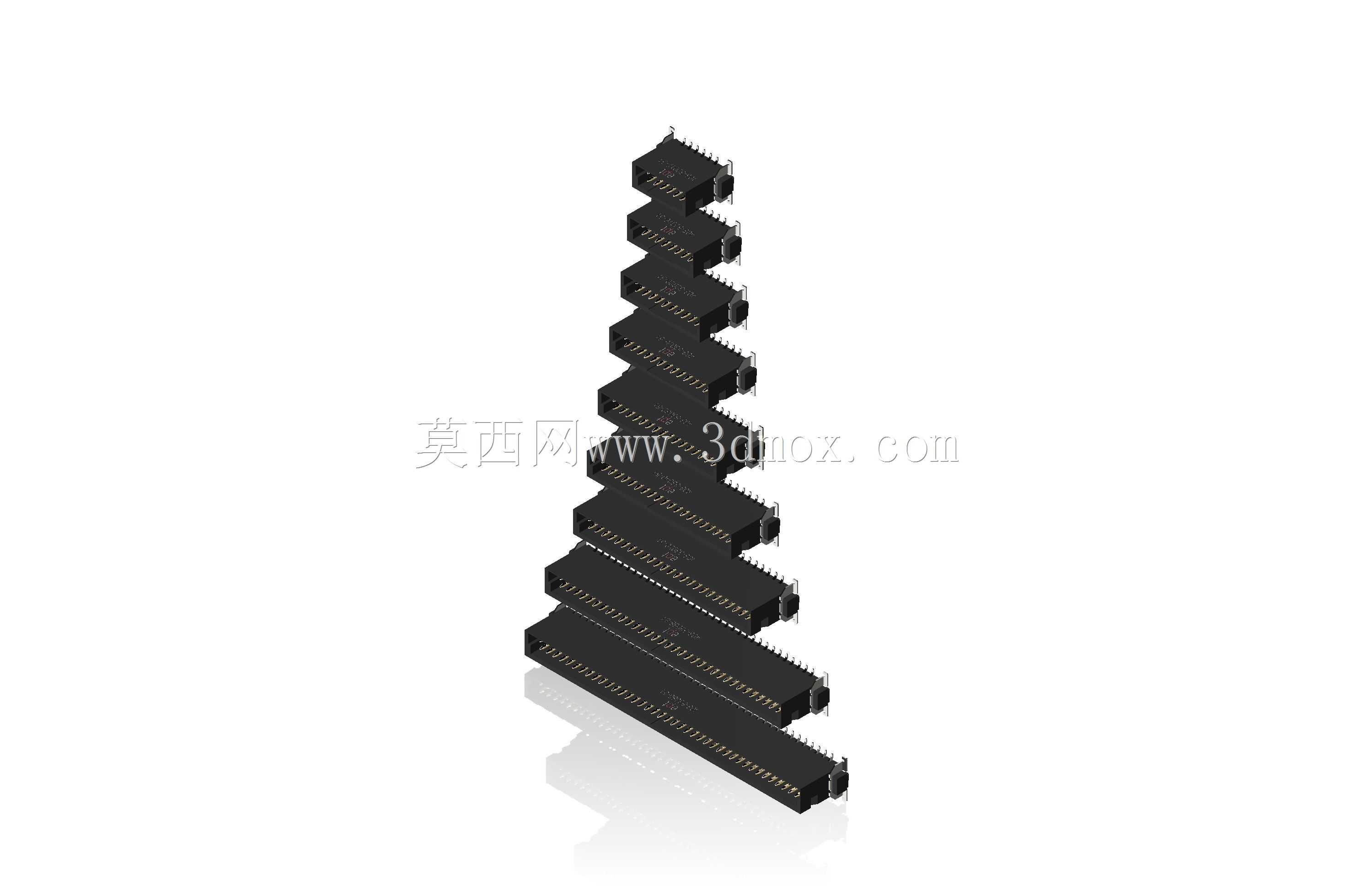

　　实际应用中，这类多位数的长条形连接器，多用于多块功能板的平行堆叠连接，比如数据采集设备里的模拟量采集板、主控板、通信板之间的信号互联，不需要额外走线，直接通过板对板连接就能实现所有信号的互通，能大幅减少设备内部的线束数量，降低线束组装的人工成本，也避免了线束走线带来的信号干扰问题。外螺纹的锁紧结构相比卡扣式锁紧，优势在于可以反复拆装而不会出现卡扣断裂的问题，对于需要经常维护、更换板卡的设备来说，使用寿命更长，长期使用的维护成本更低。

　　建模过程中还要注意接插配合的间隙设计：公座和母座的对插间隙要控制在0.1-0.2mm之间，间隙过大会导致接插后晃动，接触可靠性下降；间隙过小会导致对插力过大，产线组装时很难插到位，甚至会把插针顶弯。端子的接触部位的弹性结构也要准确还原，才能在做接插仿真的时候准确计算对插力、接触正压力，评估连接器的使用寿命是否满足设备的全生命周期使用要求。
