ept系列One27内螺纹斜角连接器设计

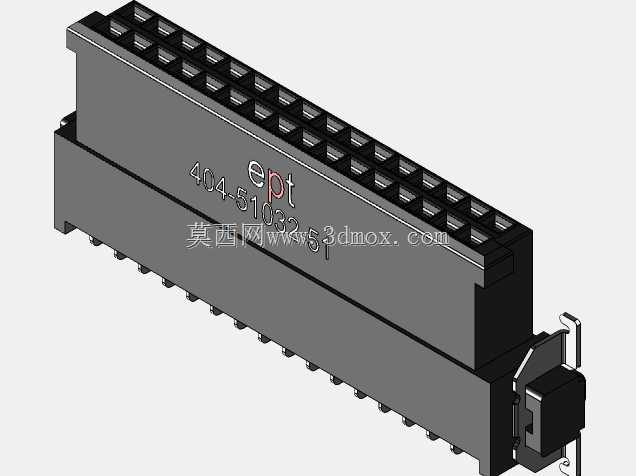

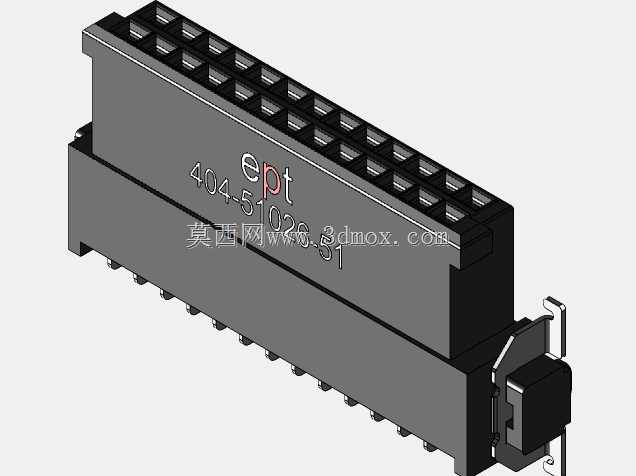

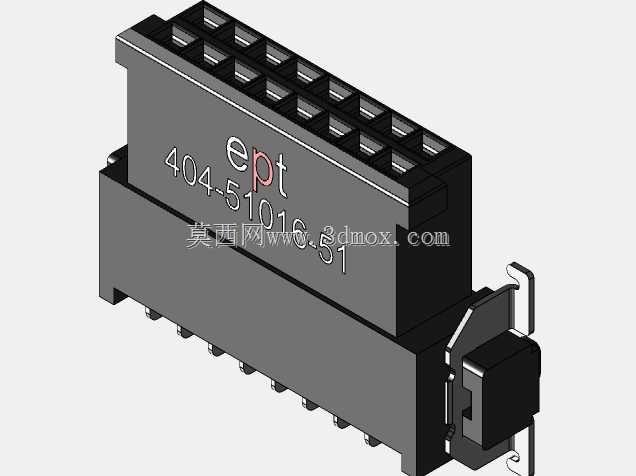

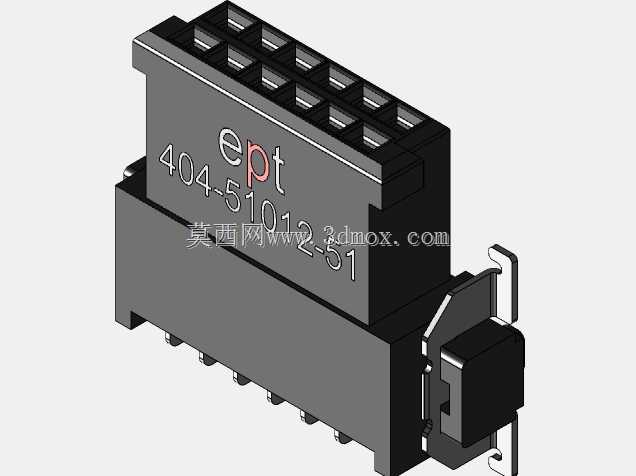

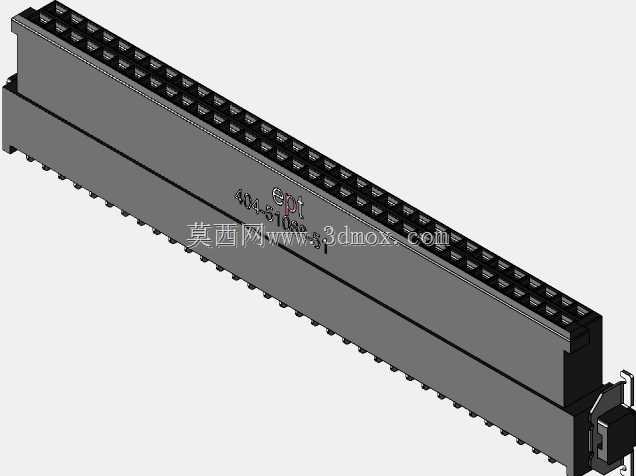

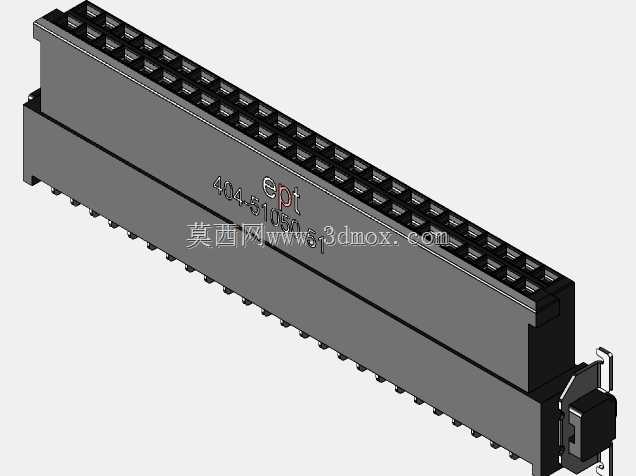

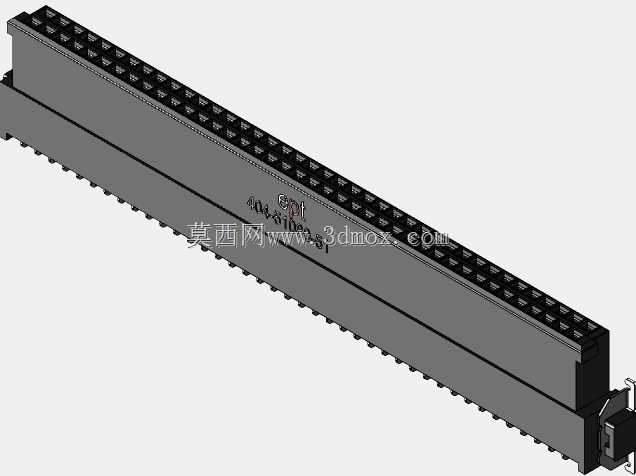

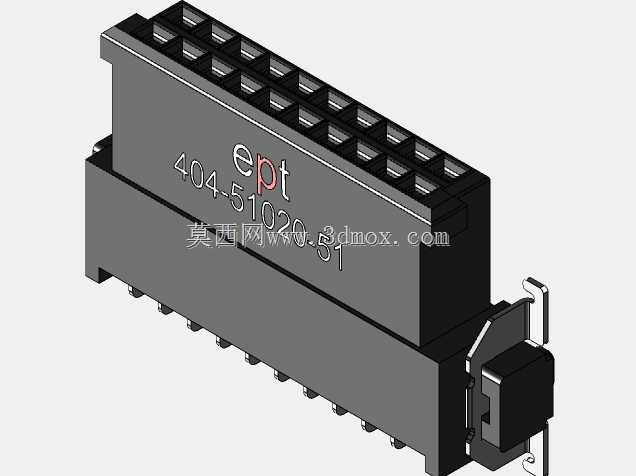

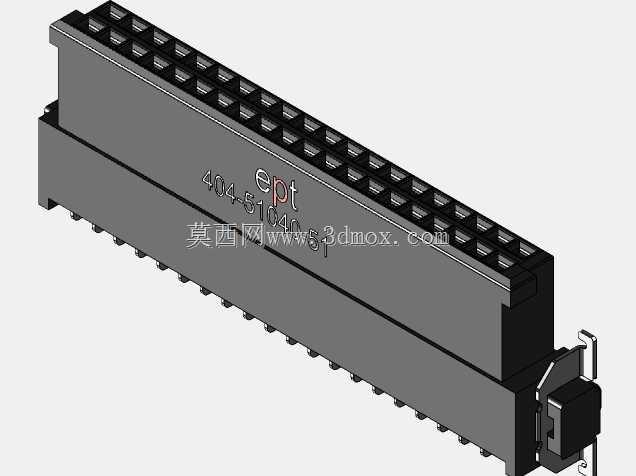

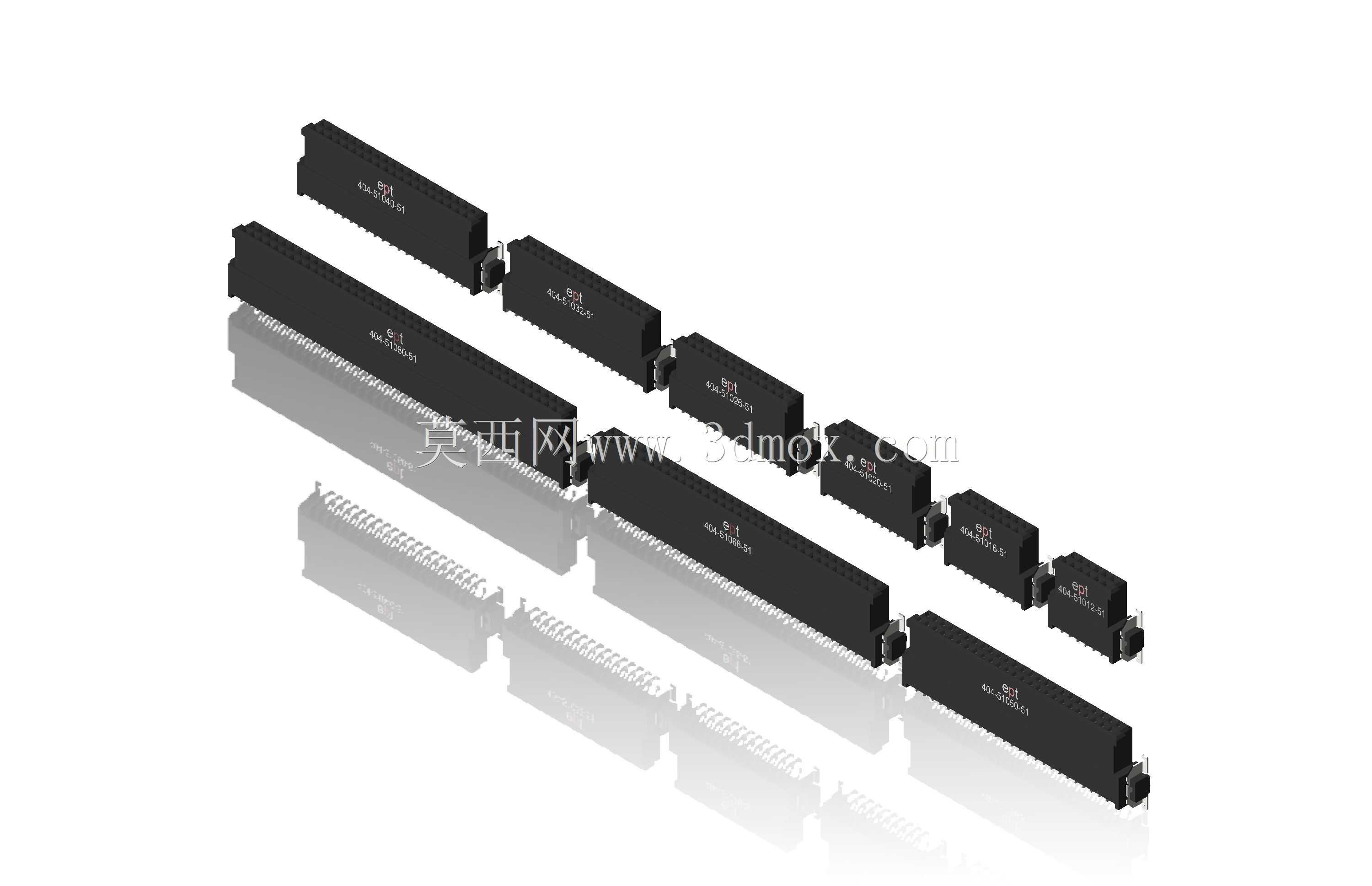

　　在工业控制板卡、通讯设备背板、测试治具内部的板对板连接场景中，这类带内螺纹斜角结构的连接器是实现多通道信号稳定传输的核心连接件，不同于常规直插式无锁止连接器，该系列One27规格的产品通过内螺纹斜角结构实现安装后的辅助锁止，避免设备在运输、运行振动过程中出现接插件松脱、信号瞬断的问题，尤其适配轨道交通车载设备、工业自动化控制柜这类长期处于振动工况的使用场景。从实际选型适配角度看，该系列连接器覆盖404、51012、51404、51016、51404、51020、51404、51026、51404、51032、51404、51040、51404、51050、51404、51068、514404、51080、51等多针位规格，

　　不同针位对应不同的信号通道数量，可满足从低速IO信号到高速差分信号的不同传输需求，斜角内螺纹的设计并非简单的结构倒角，而是在连接器插接到位后，可通过配套的固定螺丝从斜向角度完成锁附，不需要在连接器正上方预留完整的螺丝操作空间，能有效压缩板卡堆叠时的垂直方向安装间距，提升高密度设备内部的空间利用率。做结构设计时需要注意，这类连接器的塑胶本体采用耐高温工程塑料注塑成型，接触端子为铜合金镀金针脚，针脚的排列间距严格遵循行业通用的板对板连接器间距规范，焊接端适配标准波峰焊工艺，可直接兼容常规PCB板的焊盘设计，不需要额外定制特殊焊盘。内螺纹斜角的位置设置在连接器本体的两端，不会占用中间针脚的排布空间，螺纹规格适配标准M2.5固定螺丝，

　　锁附扭矩控制在0.3N·m即可达到可靠锁止效果，过大的扭矩会导致塑胶本体的螺纹柱开裂，反而影响连接可靠性。从安装边界尺寸来看，不同针位的连接器长度随针脚数量增加线性变化，本体宽度和高度保持统一，同系列不同针位产品的安装孔位、焊盘位置在宽度方向完全对齐，设计PCB板时如果后续需要调整通道数量，只需要调整长度方向的板上空间预留，不需要修改宽度方向的布局，能大幅降低板卡改版的设计工作量。连接器插接端的导向斜角和内螺纹的斜角做了同角度匹配，插接过程中公母端的导向结构先完成对位，再逐步滑入到位，最后通过斜角内螺纹的螺丝完成锁附，整个装配过程不需要额外的视觉对位，产线装配时的盲插成功率可达99%以上，能有效提升产线装配效率。在实际使用中，

　　这类连接器的接触电阻低于20mΩ，绝缘电阻大于1000MΩ，可在-40℃到105℃的环境温度范围内稳定工作，适配绝大多数工业场景的环境要求，斜角锁附结构相比侧面锁附的连接器，不会额外占用PCB板侧面的空间，在多板卡平行堆叠的设备中，板间间距可以压缩到8mm以内，远低于常规侧面锁附连接器需要的12mm以上板间间距，对于追求小型化、高密度的设备设计来说，这类结构的连接器能很好平衡连接可靠性和空间利用率的需求。建模过程中需要注意，塑胶本体的脱模斜度、端子的固定卡槽、内螺纹柱的加强筋结构都需要严格按照实际生产工艺做细节处理，螺纹孔的深度要满足螺丝锁入3个以上牙距的要求，斜角面的平面度要控制在0.1mm以内，保证螺丝锁附时能均匀受力，避免出现单边受力导致的连接器本体翘起、针脚虚焊的问题。另外，连接器本体上的标识凹槽深度控制在0.2mm，可通过丝印或者激光打标标注针位定义、产品规格，不会因为标识结构影响整体的安装尺寸，端子的伸出长度要严格控制，保证焊接后焊锡不会爬到端子接触面上，影响公母端的接触可靠性。
