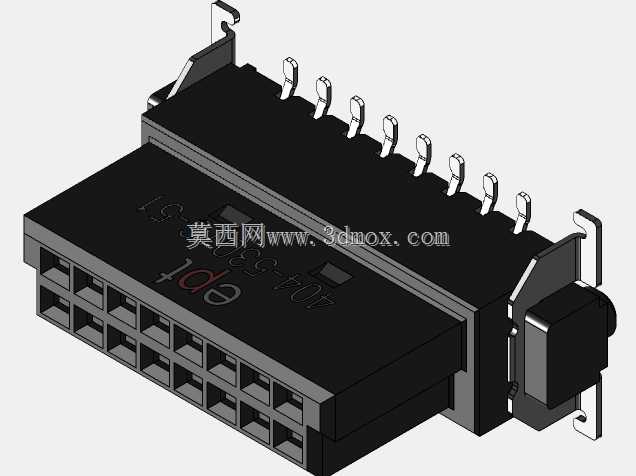

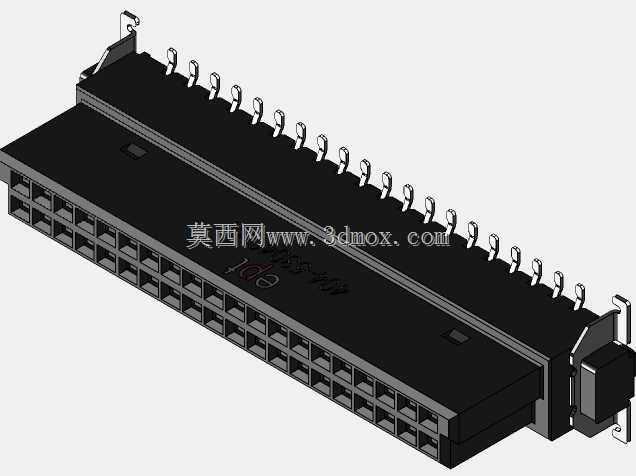

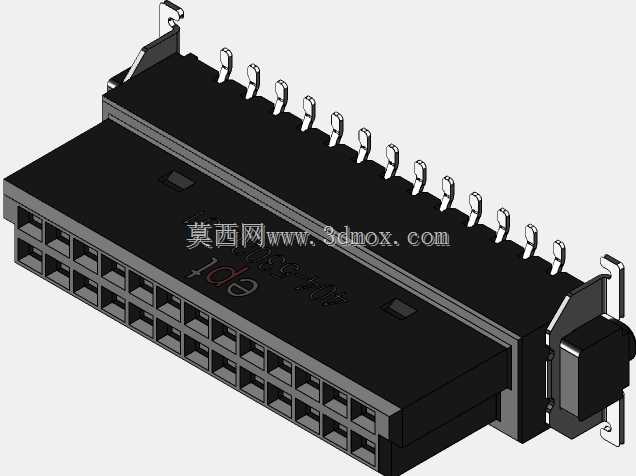

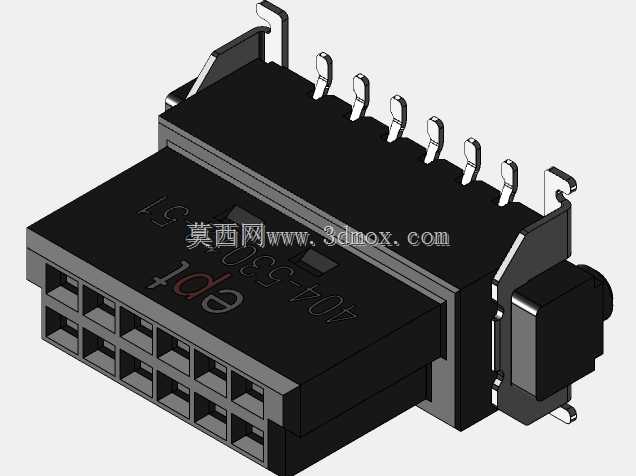

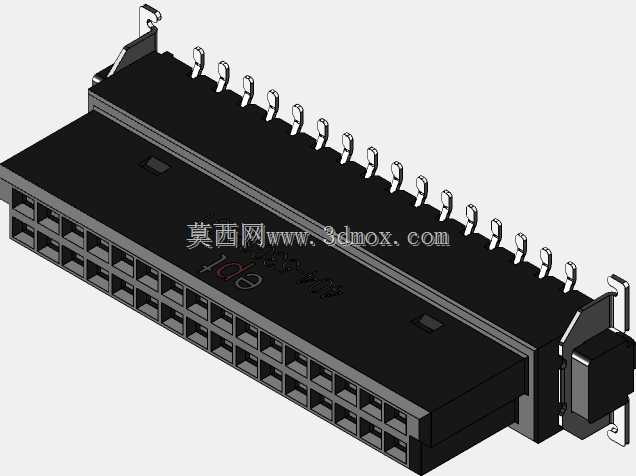

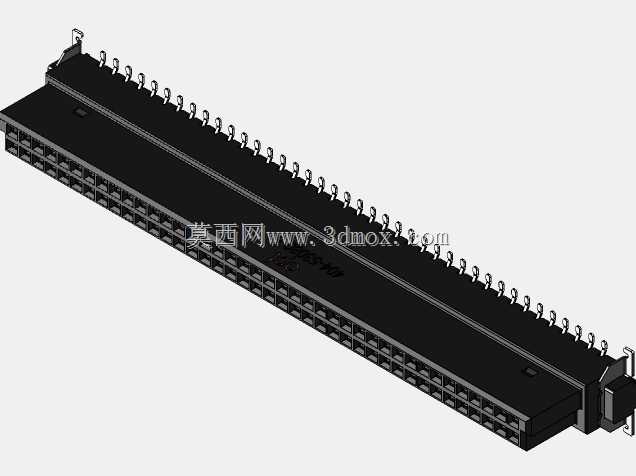

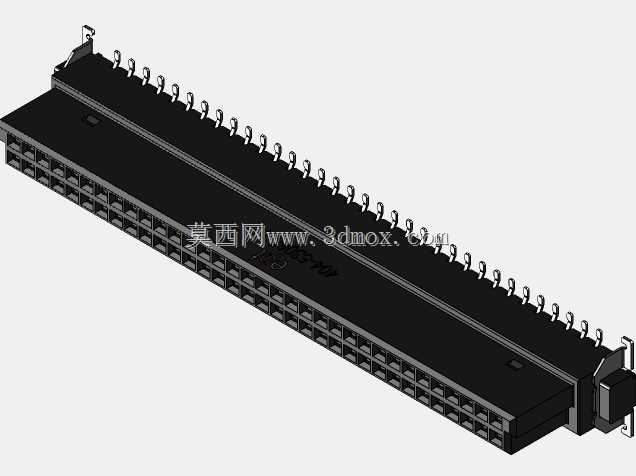

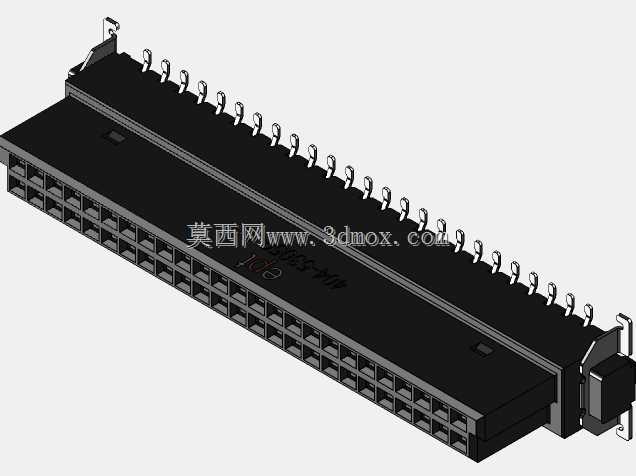

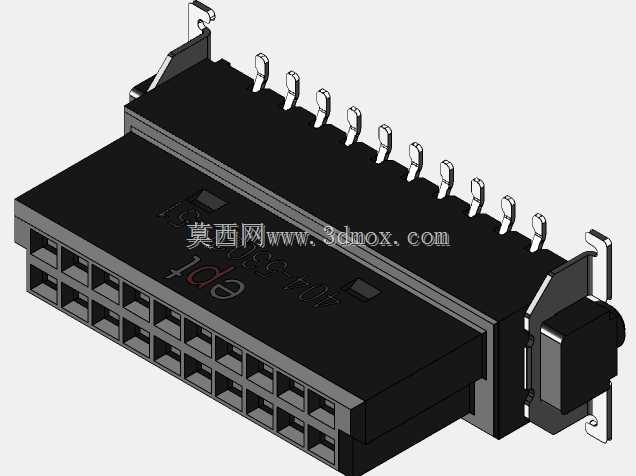

One27内螺纹中等轮廓ept连接器结构

　　在工业电气互联场景中，这类带内螺纹结构的板对板连接器常被用于高密度排布的工控板卡、通信设备背板的信号与小电流传输链路，区别于普通卡扣式连接器，3.25mm规格的内螺纹锁紧结构能在存在持续振动的工业工况下保持连接稳定性，避免设备运行过程中接插件松脱导致的信号中断、接触电阻升高等问题。从实际选型适配角度看，中等轮廓的设计平衡了安装空间与结构强度，既不会因为轮廓过高占用过多板卡上方的布线空间，也不会因为壁厚过薄导致螺纹啮合强度不足，在多联并排安装时，相邻连接器之间的预留间隙刚好满足手动锁紧操作的空间需求，不需要额外定制特殊工装就能完成装配。设计这类连接器三维结构时，首先要确认内螺纹的啮合深度，3.

　　25mm的螺纹规格对应的啮合长度刚好覆盖常规PCB板厚加上板端焊盘的高度差，螺纹孔的同轴度公差需要控制在0.05mm以内，避免对接时公端插针出现偏载磨损；外轮廓的拔模角度设置为1.5度，既满足注塑成型的脱模要求，也不会因为拔模斜度过大导致对接时出现导向偏差。从安装边界来看，单联连接器的宽度方向尺寸适配标准2.54mm间距的板卡安装孔位，多联堆叠安装时，整体的长度方向累计公差需要控制在±0.1mm，确保每一个连接器的安装孔都能和PCB上的预置孔位对齐，不会出现个别孔位错位无法拧入锁紧螺丝的情况。连接器本体的绝缘部分采用耐高温工程塑料材质，建模时需要在插针安装位预留0.02mm的过盈配合量，确保插针压入后不会出现松动退针的情况，

　　金属内螺纹嵌件的定位台阶需要和本体的安装面齐平，避免螺丝锁紧时出现应力集中导致塑料本体开裂。在实际设备应用中，这类连接器常被用在轨道交通车载控制板、工业机器人伺服驱动模块的内部连接上，这类场景不仅要求连接器能承受一定的振动冲击，还要求在-40℃到85℃的温度循环范围内保持接触性能稳定，内螺纹的锁紧方式相比普通的摩擦锁紧结构，能提供更恒定的锁紧力，不会因为温度变化导致塑料件形变而出现锁紧力衰减。建模过程中需要特别注意插针的伸出长度，公端插针伸出对接面的长度要和母端的接触片深度匹配，过长会导致插针顶到母端底部造成接触片变形，过短则会导致接触面积不足，大电流传输时出现温升过高的问题；中等轮廓的侧壁厚度设置为1.2mm，

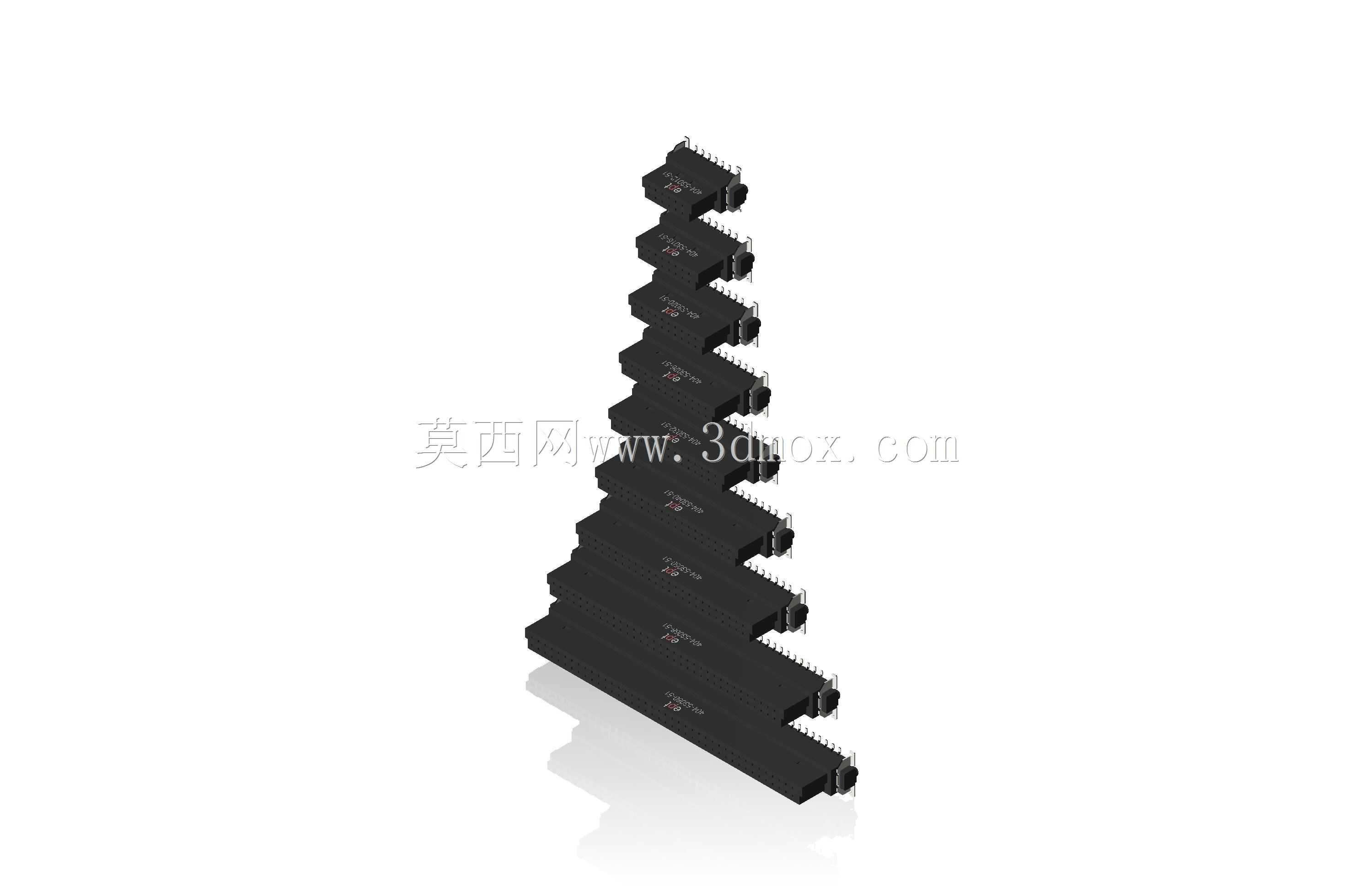

　　既能满足绝缘耐压的要求，也能在多联并排安装时尽可能缩小整体占用的板卡面积，提升板卡的元件排布密度。另外，连接器底部的定位柱高度设置为1.5mm，刚好能卡入PCB上的定位孔，在波峰焊或者回流焊过程中不会出现偏移，定位柱的倒角设置为C0.3，方便装配时快速对准孔位，不需要反复调整位置。在对接导向结构上，连接器两端的导向槽公差设置为H7/g6，对接时能自动校正位置偏差，即使手动对接时存在一定的角度偏差，也能顺着导向槽滑入正确位置，不会把插针顶弯。对于需要经常维护插拔的设备场景，这种内螺纹锁紧的结构还能实现无工具快速拆卸吗？其实不然，3.25mm的内螺纹适配标准M3螺丝，只需要普通十字螺丝刀就能完成锁紧和拆卸，维护时不需要特殊工具，适合现场运维的操作条件。从结构强度仿真的角度看，螺纹嵌件周围的塑料壁厚需要达到2mm以上，才能承受螺丝锁紧时的0.5N·m扭矩，不会出现嵌件被拧转脱出的情况，建模时在嵌件周围设置加强筋，筋条厚度0.8mm，既不会造成表面缩水，也能提升局部的结构强度。多联连接器之间的连接卡扣设置在侧面，卡扣的扣合量为0.3mm，既保证多联组合时不会散开，也能根据实际需要的通道数量灵活拼接不同联数的连接器，不需要开多套不同长度的模具，降低生产制造成本。
