埃廷格绝缘套管结构三维设计

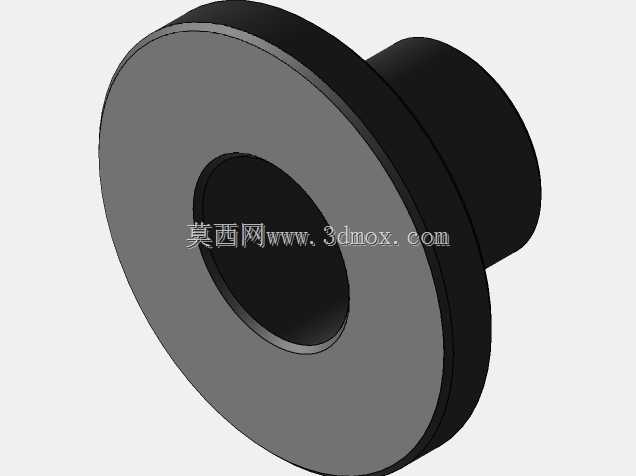

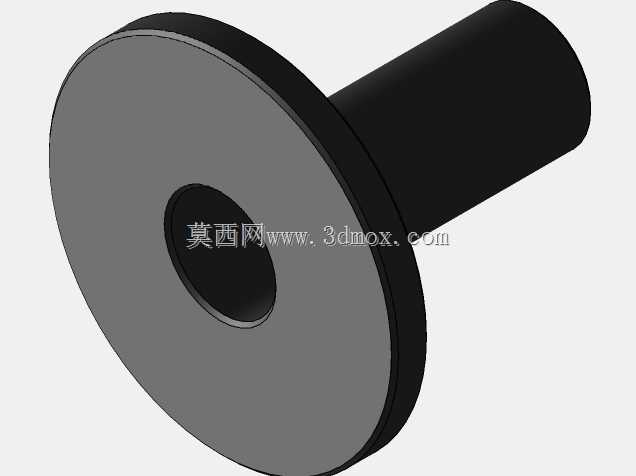

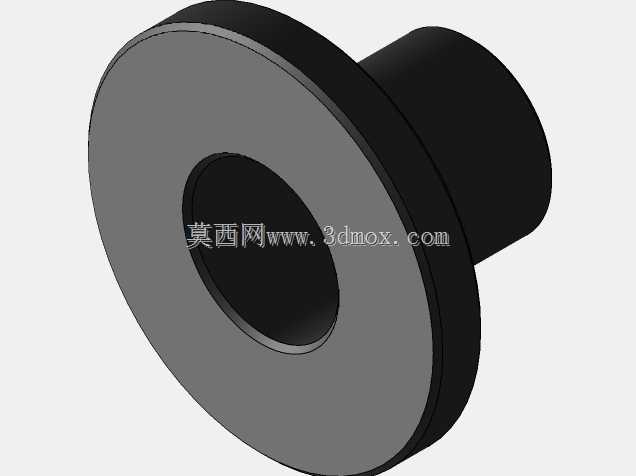

　　这类带法兰凸缘的绝缘套管，日常多被用在PCB板安装、电气柜内部走线固定、低压电控组件装配的场景里，核心作用是在金属紧固件与带电导体、板材安装孔之间形成可靠的绝缘隔离层，避免螺丝等金属连接件直接接触导电部位造成短路、爬电距离不足的问题，同时也能分散紧固件锁紧时的压应力，避免脆性的线路板基材被压裂、表层走线被压损。从结构设计来看，这组套管采用了一体化的法兰加柱身结构，法兰端的直径大于柱身外径，安装时法兰端面会完全贴靠在安装板材的外侧表面，柱身则穿入预先加工好的安装通孔内，柱身的内孔为贯通设计，可供对应规格的螺丝、接线柱直接穿过，不需要额外加装衬套。设计阶段首先要匹配安装场景的板材厚度，柱身的有效插入长度需要略大于板材实际厚度0.1到0.

　　2毫米，避免锁紧后法兰被过度挤压产生形变，同时也能保证柱身完全填满安装孔的间隙，不会出现安装后套管歪斜、径向窜动的问题。法兰端的厚度设计也需要兼顾绝缘性能和安装空间，过厚的法兰会占用板件外侧的装配空间，影响相邻元件的布局，过薄则会在螺丝锁紧时出现法兰翘曲、开裂的问题，常规低压应用场景下法兰厚度不小于0.8毫米即可满足耐压要求。柱身的外径需要和安装孔保持合理的间隙配合，间隙值控制在0.1到0.15毫米之间，既方便装配时顺利插入孔位，也不会因为间隙过大导致套管在孔内晃动，影响定位精度。内孔的直径则要匹配穿过的紧固件外径，单边预留0.2毫米左右的间隙，避免紧固件穿入时刮擦套管内壁造成碎屑，同时也能保证绝缘层的最小壁厚满足电气间隙要求，

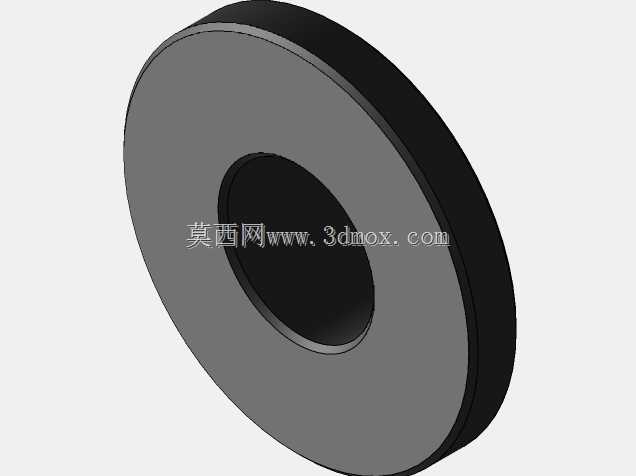

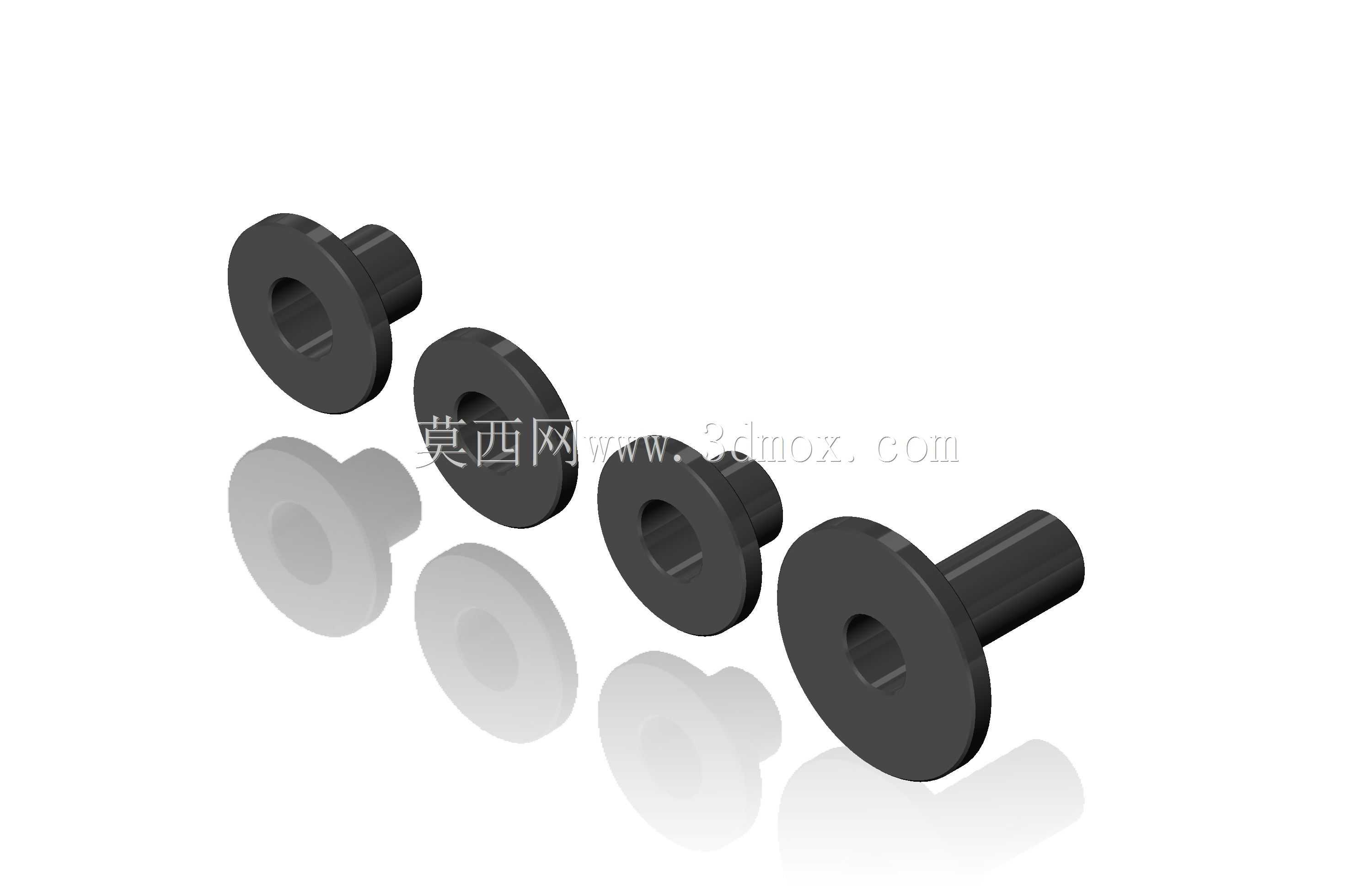

　　常规低压工控场景下绝缘套管的最小壁厚不小于0.5毫米，即可满足常规的耐压绝缘需求。这组套管包含了四个不同的尺寸规格，差异主要体现在柱身长度、法兰直径、内孔直径三个维度，分别对应不同厚度的安装板材、不同孔径的安装孔以及不同规格的穿过件，能够覆盖多数低压电控装配里的常见安装需求。从材质适配的角度，这类绝缘套管多采用尼龙、聚甲醛等工程塑料加工，本身具备良好的绝缘性能和机械韧性，建模时需要考虑塑胶件的脱模斜度，柱身外表面和法兰外沿都要设置合理的拔模角度，避免注塑生产时出现粘模、拉伤的问题，法兰与柱身的衔接位置要做小圆角过渡，减少应力集中，避免装配锁紧时衔接位置出现断裂。实际选型应用时，首先要确认安装点位的爬电距离要求，

　　根据工作电压选择对应壁厚的套管规格，再测量安装板材的实际厚度、安装孔的实际孔径，匹配对应柱身长度和外径的套管，避免出现柱身过长导致螺丝锁紧不到位、柱身过短无法完全覆盖孔壁造成绝缘失效的问题。在多块板叠层安装的场景下，这类套管还可以充当板间支撑柱使用，通过柱身长度控制两块板之间的间距，保证板间的电气间隙满足安规要求，同时避免板件受压变形。建模过程中对套管的同轴度公差做了合理设定，柱身与法兰的同轴度控制在0.05毫米以内，保证安装后柱身不会偏斜，紧固件穿入后不会出现卡滞。法兰的端面平面度也做了相应控制，保证安装后法兰与板面完全贴合，不会出现局部间隙导致的压应力集中。对于需要穿过接线端子的应用场景，内孔的边缘做了微小的倒角处理，避免穿线时尖锐的孔壁刮伤导线的绝缘层，造成线路破损的隐患。这类零件虽然结构简单，属于电气装配里的基础辅件，但在实际设备运行中，套管的尺寸精度、绝缘性能直接影响整个电控系统的运行可靠性，设计阶段如果忽略了套管的壁厚、长度匹配，很容易在设备长期运行后出现绝缘击穿、板件压裂、螺丝松动等问题，进而引发设备故障。
