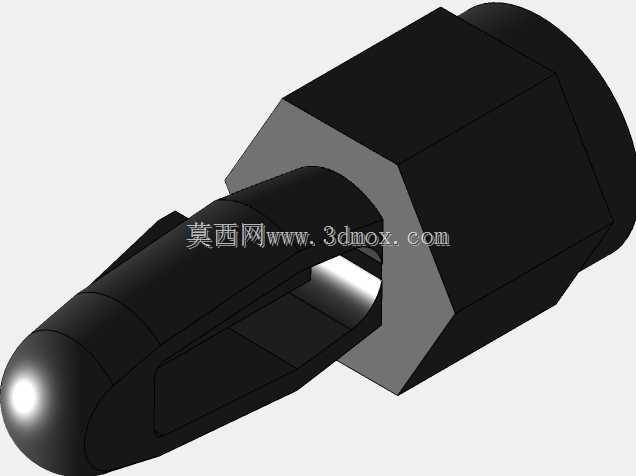

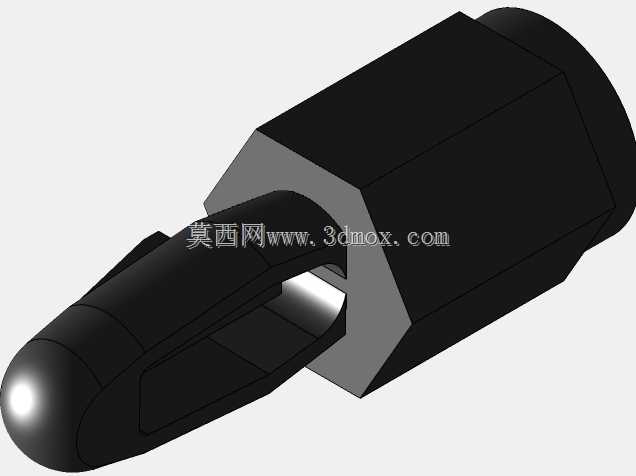

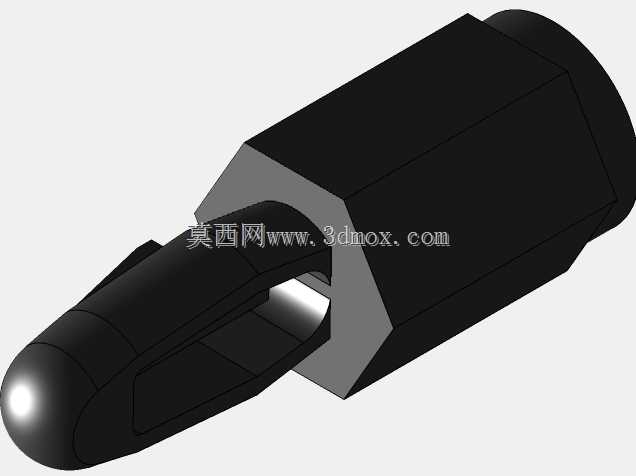

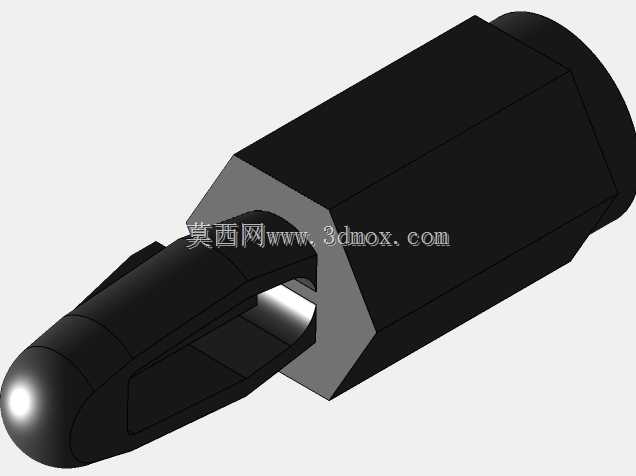

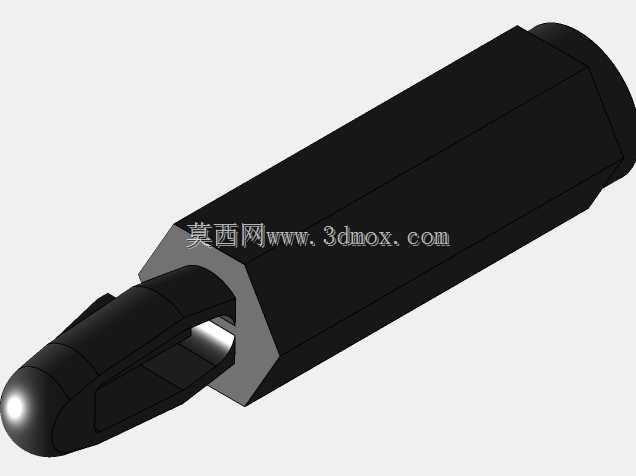

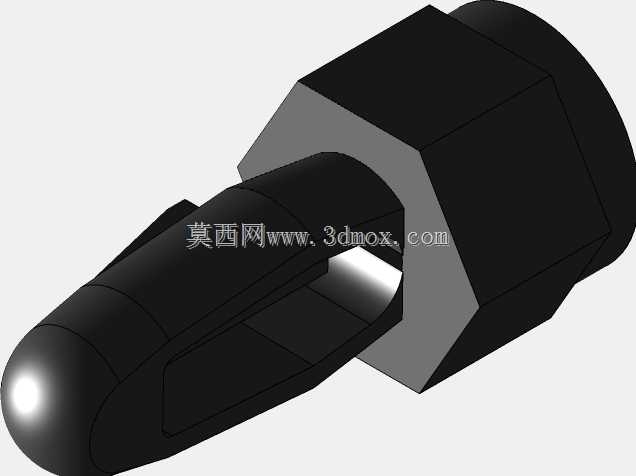

Essentra旋入式PCB尼龙垫片组件

　　在电子设备整机装配、PCB板载模块集成的生产场景里，板间支撑、绝缘隔离一直是结构设计环节容易被忽略却直接影响整机可靠性的细节，这类旋入式垫片正是针对薄型PCB安装痛点开发的小型紧固配件。日常做工控板卡、消费电子主控板、电源模块的结构布局时，经常遇到PCB厚度1.6mm的常规板件需要和安装基面保持固定间隙，既要避免板底走线和金属机壳接触造成短路，又要抵消装配时的螺丝锁紧应力防止板件翘曲，传统的柱式隔套需要额外搭配螺丝使用，在高密度布板的区域往往没有足够的操作空间，这类一体旋入式垫片就解决了这个问题。从结构设计逻辑来看，这款垫片采用尼龙材质注塑成型，本身具备优秀的绝缘性能和一定的弹性形变能力，

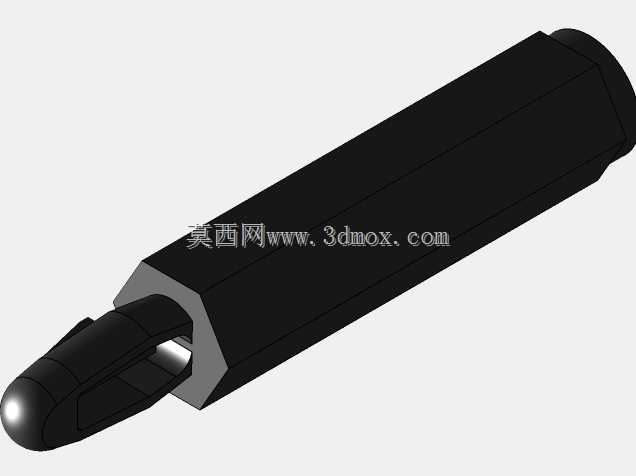

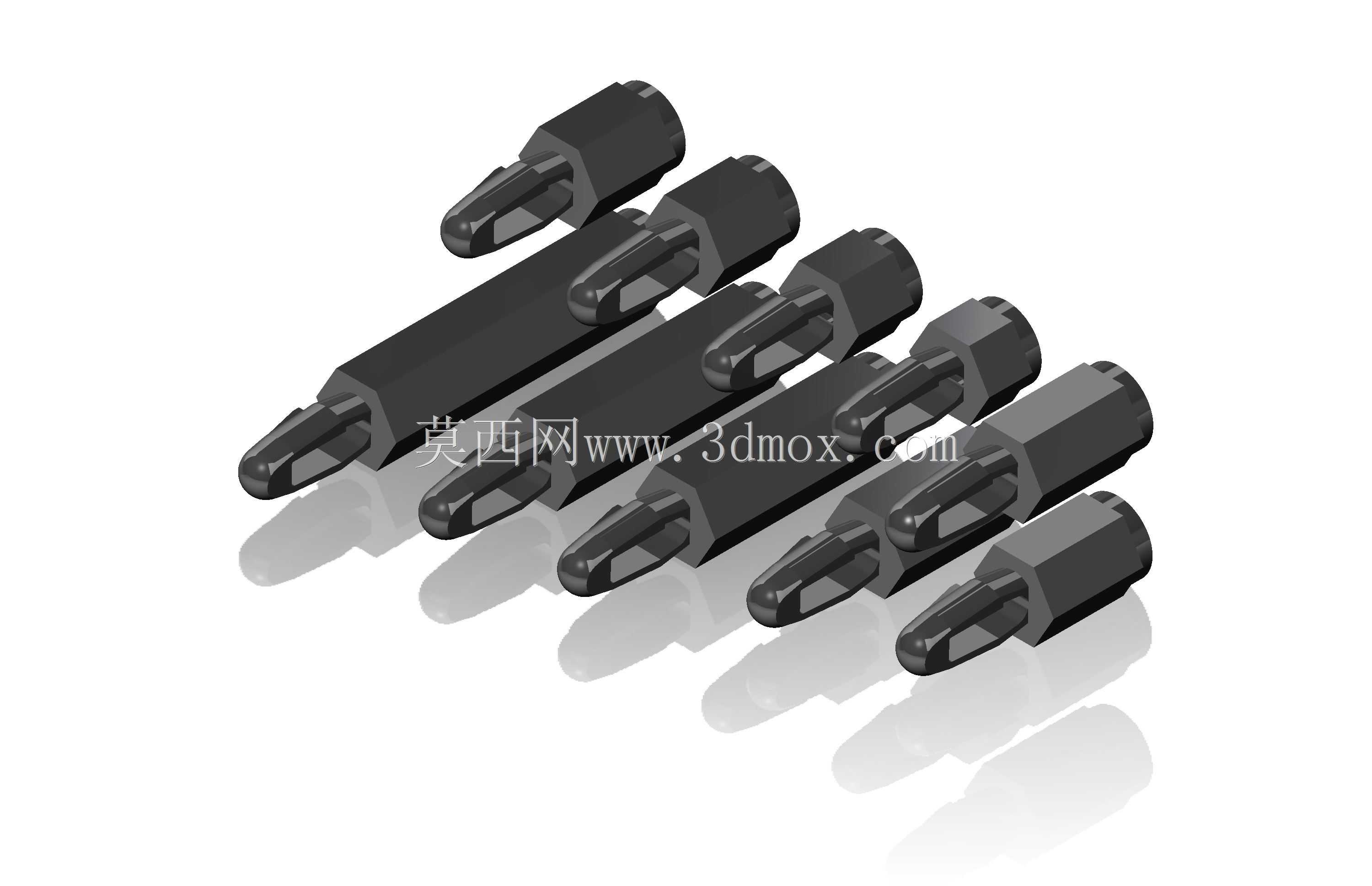

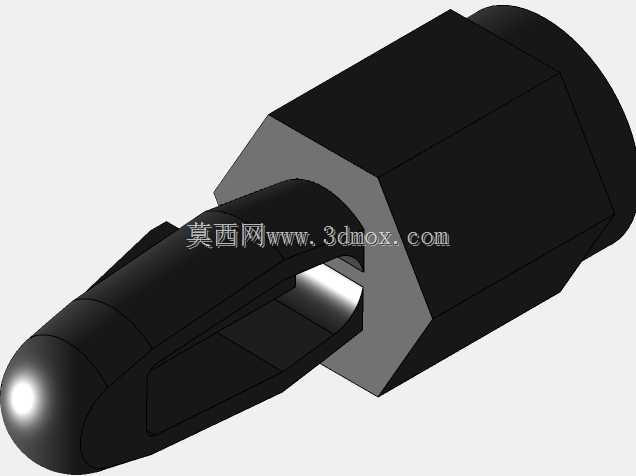

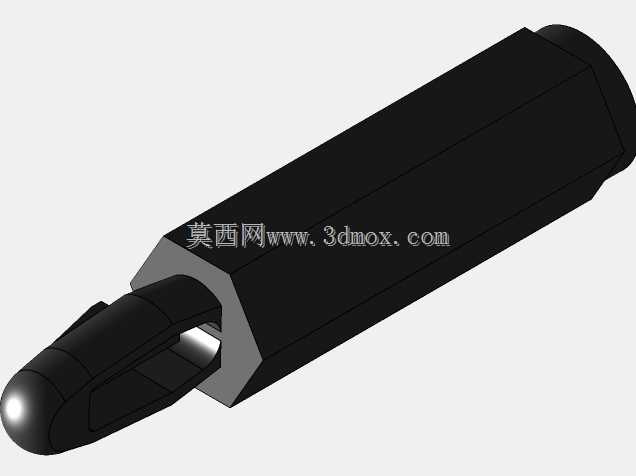

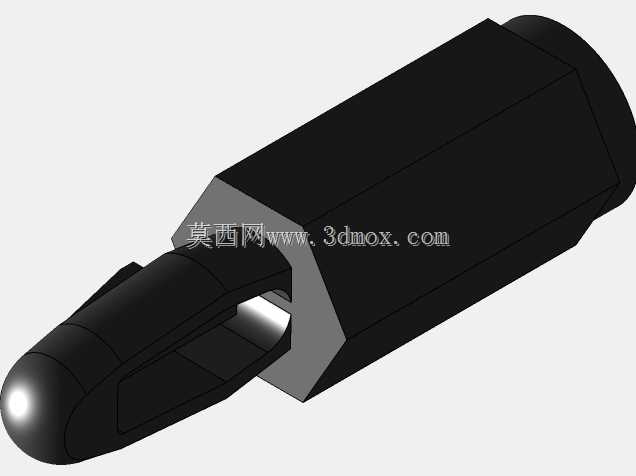

　　头部的卡扣结构可以直接卡入PCB上预制的M3规格安装孔，不需要额外的紧固件辅助，旋入段的螺纹可以直接和安装基座的预制螺孔配合，单手即可完成装配，大幅提升流水线的组装效率。不同规格的型号对应不同的支撑高度，从3mm到23.6mm的高度覆盖范围，可以满足单块板隔离、多块板叠层固定的不同间隙需求，比如在做电源模块和主控板叠装的时候，可以选用12mm高度的规格预留出电容、电感等 tall 元件的安装空间，在板边接插件位置可以选用3mm的低高度规格，避免垫片突出影响接插件的插拔操作。设计这类零件的三维模型时，需要重点关注几个安装边界尺寸：首先是头部卡扣的外径，要比M3安装孔的常规公差上限略大0.1-0.15mm，

　　保证卡入后不会因为设备振动脱落，同时卡扣的导入段要做15度的倒角，方便装配时顺利压入孔位；其次是旋入段的螺纹公差，因为尼龙材质本身有一定的收缩率，建模时螺纹中径要比金属螺纹的标准值略大0.08mm，保证和金属基座螺孔配合时有足够的锁紧力，不会因为温度变化出现松脱；另外垫片和PCB接触的端面要做0.2mm的微凸环设计，锁紧时压力集中在环面上，不会因为板面的细微不平整导致接触不稳，同时避免刮伤PCB表面的阻焊层。在实际选型应用中，这类垫片不适合用在需要频繁拆卸的维护点位，因为尼龙螺纹多次旋拧后会出现磨损导致锁紧力下降，更适合量产时一次性装配的固定点位；在有高低温循环要求的工业设备场景下，选型时要确认尼龙材质的耐温范围，

　　普通PA66材质可以满足-20℃到80℃的工作环境，如果是车载或者户外设备场景，需要选用加玻纤改性的尼龙材质提升耐温抗老化性能。建模过程中还要注意不同规格之间的参数化关联，把支撑高度、螺纹长度作为可变参数，在做整机BOM配置的时候可以直接调整参数生成对应规格的模型，不需要重复建模，提升结构设计的效率。另外这类零件的外形做了防滑的直纹滚花设计在头部位置，方便手工装配时手指拧动，不需要借助螺丝刀等工具，在小批量样机试制阶段可以大幅提升组装速度，滚花的纹路深度控制在0.15mm即可，过深容易导致注塑时出现飞边，过浅起不到防滑效果。从安装空间来看，这类垫片的最大外径不超过6mm，在PCB布板时只需要预留直径7mm的圆形安装区域即可，不会占用过多的板面走线空间，相比传统的六角铜柱，占用的安装面积缩小了近40%，特别适合高密度布板的小型化电子设备使用。
