多色标识设备调节旋钮结构设计

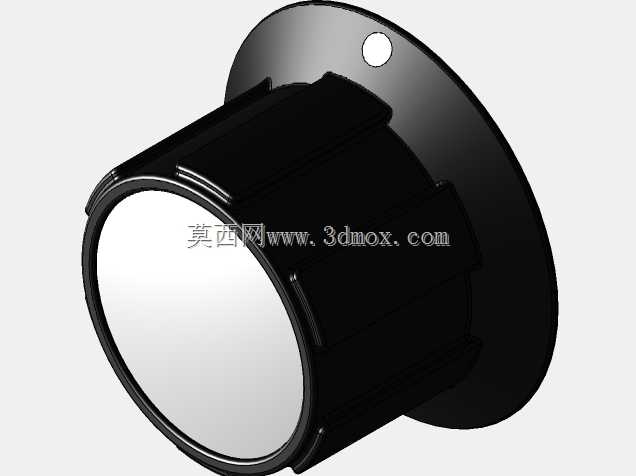

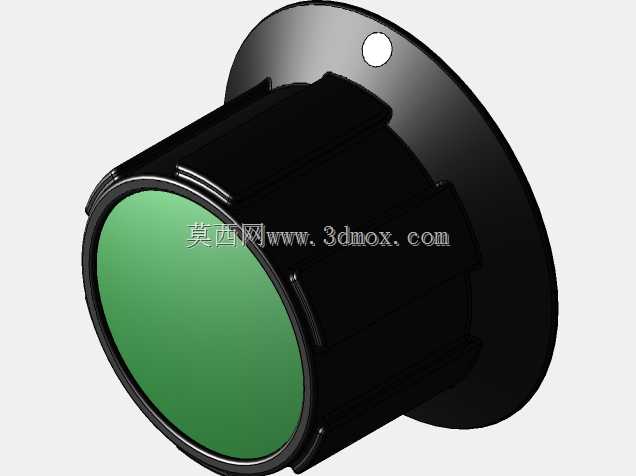

　　这类带彩色标识面的旋钮，核心应用场景集中在专业音频合成器、工业测控面板、实验台调节工位这类需要频繁手动调整参数、且对旋钮功能辨识度有较高要求的设备上，日常做面板结构选型时，这类旋钮的适配性比普通光面旋钮强很多，尤其是多通道并行调节的场景，不同颜色的顶面能帮操作人员快速定位对应调节通道，避免误操作。从实际使用功能来看，这款旋钮采用6.35mm标准轴径适配，匹配市面上绝大多数单圈电位计、旋转编码器的输出轴，侧面做了防滑滚花结构，即便手上有薄汗或者戴薄劳保手套操作，也能保证足够的旋转摩擦力，不会出现拧动打滑的问题；顶面的彩色嵌片是平整结构，没有凸起的标识字符，日常清洁面板的时候不会积灰，用无尘布一擦就能清理干净，适合实验室、

　　演播室这类对设备整洁度有要求的使用环境。做结构设计的时候，首先要考虑的是安装边界的适配问题，这款旋钮的帽盖外径控制在15mm左右，安装后突出面板的高度在12mm上下，相邻旋钮的中心距只要留够18mm，就不会出现拧动相邻旋钮时互相干涉的问题，不管是做紧凑型桌面合成器面板，还是工业设备的密集调节区排布，都能节省不少面板空间。固定方式采用侧面螺钉锁紧，和传统的顶丝固定不同，这款的锁紧螺钉位置在旋钮侧面的安装法兰上，拧动的时候不需要把旋钮完全套到轴底就能对准锁紧位，现场装配的时候效率更高，而且法兰上带定位挂耳，安装时可以卡在面板的定位槽里，避免旋钮长期拧动后出现跟转松脱的问题，这点在高频调节的设备上尤其重要，之前用过不少无定位的旋钮，

　　用上半年多就会出现锁紧松动，拧旋钮的时候整个帽转但电位计轴不跟转的问题，带定位挂耳的结构就能完全避免这类故障。从材质选型的工程逻辑来看，旋钮主体采用黑色工程塑料注塑成型，本身具备不错的绝缘性能，装在带电的调节面板上不会出现漏电传导的问题，顶面的彩色嵌片采用和主体同收缩率的塑料材质，注塑嵌合之后不会因为温度变化出现嵌片脱落或者翘边的问题，哪怕是在-10℃到50℃的常规工业使用环境里，结构稳定性都能满足要求。做三维建模的时候，要特别注意几个配合尺寸的公差控制：和电位计轴配合的内孔公差要控制在H7级别，既不会因为间隙太小装不进去，也不会因为间隙太大出现旷量，导致旋钮拧动的时候有虚位；侧面锁紧螺钉的孔位要正对轴的平面位，

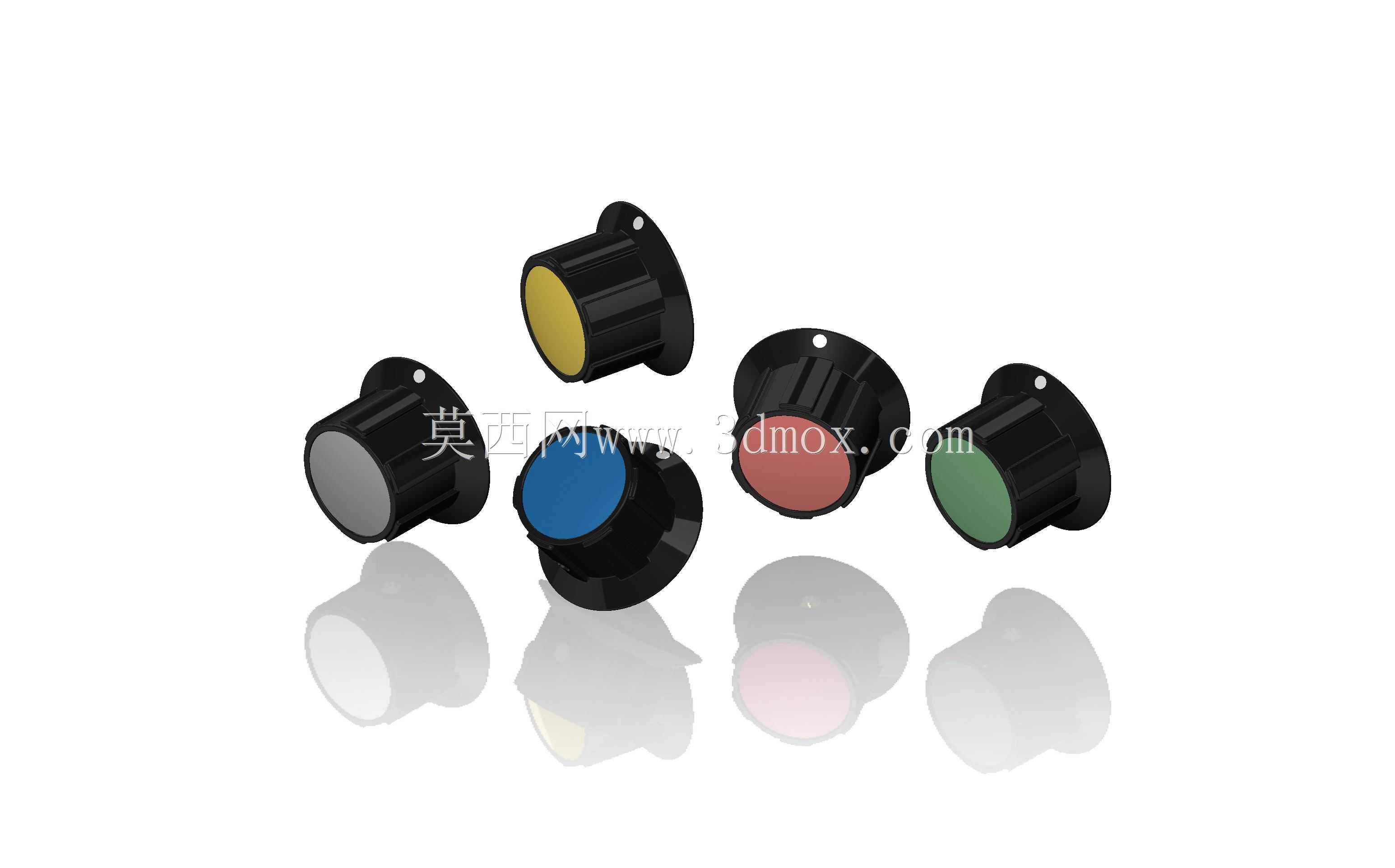

　　保证螺钉锁紧的时候能完全顶在轴的铣平面上，不会出现顶在圆弧面上导致锁紧力不足的问题；顶面彩色嵌片的安装槽深度要控制在1.2mm，嵌片装配后和顶面的高度差控制在0.1mm以内，既不会突出刮手，也不会凹陷积灰。另外这款旋钮的法兰边做了1mm的加厚设计，安装后法兰边和面板表面贴合，能把电位计轴和面板之间的安装缝隙完全盖住，既提升了面板的整体美观度，也能阻挡灰尘、少量溅液从安装缝隙进到设备内部，提升设备整体的防护等级。在实际选型替换的时候，只要确认适配轴径是6.35mm、轴上带标准铣平面，不管是用在合成器的音量、音调调节位，还是工业设备的参数调节电位计上，都能直接替换安装，不需要额外修改面板开孔尺寸，通用适配性很强。建模过程中还要注意防滑滚花的细节处理，滚花的齿距控制在1mm，齿深0.3mm，这个参数的防滑手感是经过实际验证的，齿太密容易积灰，齿太疏防滑效果不够，这个尺寸刚好平衡了使用手感和易清洁的需求。不同颜色的顶面标识，除了做通道区分之外，也可以根据功能定义做颜色匹配，比如红色对应紧急调节位、绿色对应确认调节位、蓝色对应参数微调位，进一步降低操作人员的识别成本，减少操作失误的概率。
