多档位旋转对夹开关结构设计

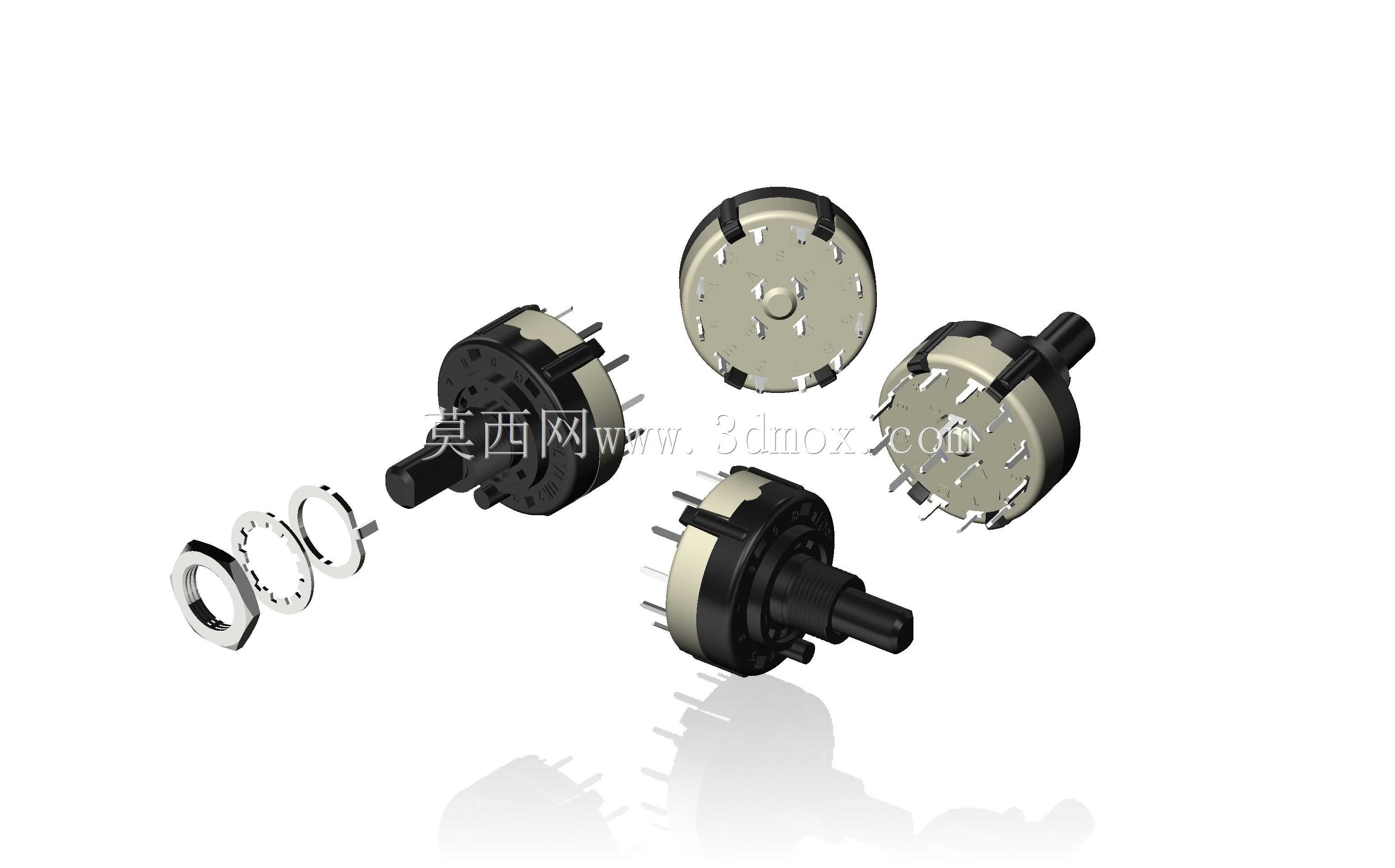

　　在工业控制、消费电子、仪器仪表的面板控制回路里，这类旋转对夹开关是非常常见的档位切换元件，不同于常见的直键开关、船型开关，它依靠旋转轴的角位移来实现多回路的通断切换，单颗元件就能实现1极到4极的回路切换，适配不同的信号选通、电源档位切换、功能模式选择的场景，比如小型测试仪器的量程切换、小家电的功能档位选择、工业手持设备的模式切换，都能看到这类结构的应用。从结构设计来看，这款开关采用对夹式装配逻辑，核心的接触基座采用绝缘耐高温的工程塑料作为基体，内嵌导电接触弹片，不同极数的型号对应基体上不同数量的独立接触回路，1极型号对应单组回路，可实现12个档位的信号切换，2极、3极、4极型号则对应多组同步切换的回路，满足多回路同步选通的需求。

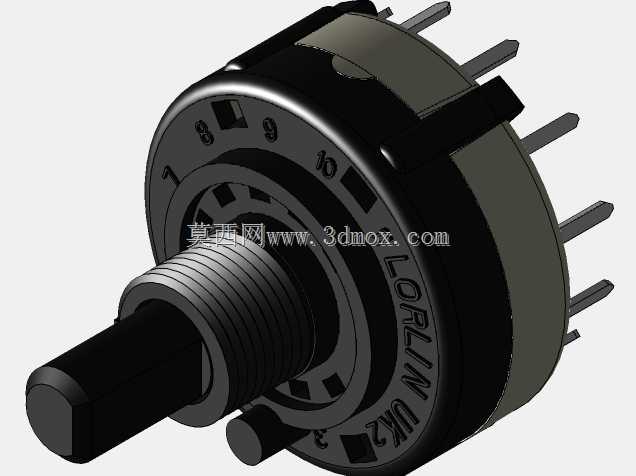

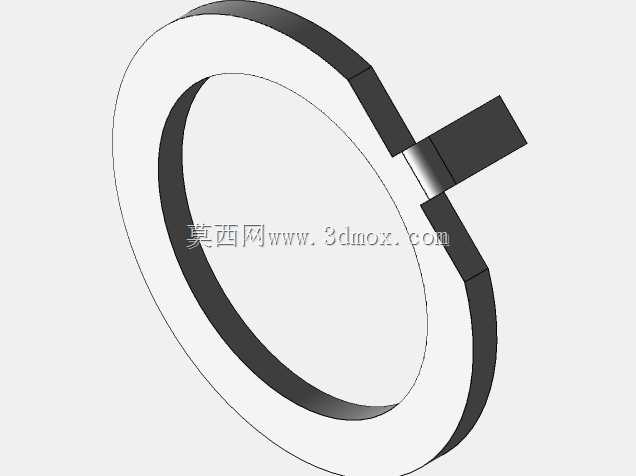

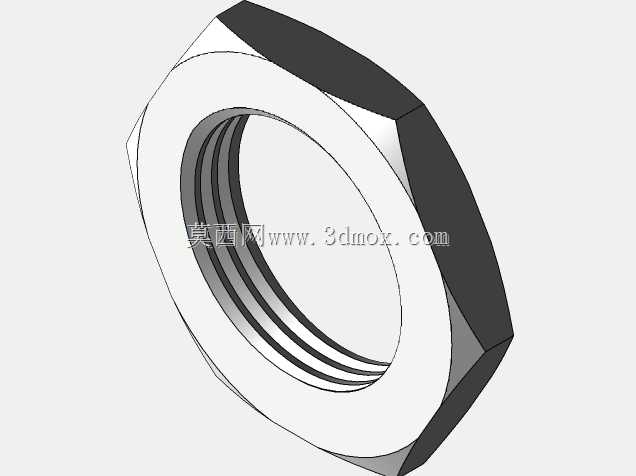

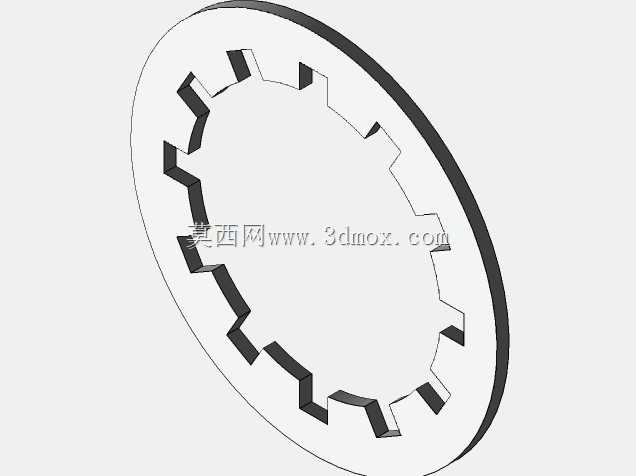

　　转轴部分采用扁位结构设计，6.35mm的扁位尺寸既可以和旋钮帽实现防呆配合，避免旋钮装配后出现打滑空转的问题，也能在旋转到对应档位时，和基座内部的定位结构配合，提供清晰的档位段落感，让操作人员无需目视就能感知档位是否切换到位。开关的整体安装轴径为18mm，适配面板上标准的18mm安装开孔，安装时从面板正面插入转轴，背面通过配套的锁紧垫圈配合螺母实现对夹式固定，不需要额外的固定支架，仅靠面板本身就能完成安装固定，这种固定方式能让开关和面板贴合更紧密，减少面板开孔处的缝隙，提升设备面板的整体防护性能。配套的止动环结构可以根据实际使用的档位数量，限制转轴的旋转角度，比如只需要用到4个档位的场景，就可以调整止动环的位置，

　　让转轴只能在对应4个档位的角度范围内旋转，避免用户旋转到无效档位造成设备误操作。接触弹片采用弹性合金材料，表面做镀银处理，既保证接触时的低接触电阻，避免信号传输过程中出现压降过大或者信号衰减的问题，也能提升弹片的耐磨性能，保证多次旋转切换后接触性能依然稳定。开关的所有零部件都采用轴向堆叠的装配方式，从转轴端开始，依次装入定位弹片、接触动片、绝缘隔片、定片基座，最后通过底座的卡扣结构实现整体扣合，装配过程不需要额外的紧固件，既提升了生产装配的效率，也减少了零件数量，降低整体的物料成本。在进行设备结构设计选型时，需要注意这类开关的安装深度，预留足够的内部空间容纳开关本体，同时要注意转轴伸出面板的长度，搭配不同厚度的面板时，

　　可以通过调整锁紧垫圈的压紧量来适配，避免旋钮帽装配后出现凹陷或者突出过多的问题。另外在布线时，不同极数的开关引脚排布有明确的角度对应关系，建模时需要准确还原引脚的位置和角度，避免后续PCB设计时出现引脚和焊盘对不上的问题，这类开关的引脚采用直插式设计，既可以直接焊接在PCB上，也可以通过接插件引线连接，适配不同的设备内部布线方式。从实际使用的可靠性角度来看，这类旋转开关的旋转寿命通常能达到万次以上，足够满足大多数工业设备和消费电子产品的全生命周期使用需求，对夹式的固定结构也能承受一定的径向受力，避免用户旋转旋钮时用力过大造成开关松动或者脱落。在三维建模过程中，需要重点还原转轴扁位的尺寸、安装螺纹的规格、各个档位对应的转轴角度、引脚的排布位置，这些尺寸都是直接影响后续装配和生产的关键尺寸，不能出现偏差，同时也要还原内部弹片和接触片的配合关系，方便后续做结构干涉检查和装配工艺验证。
