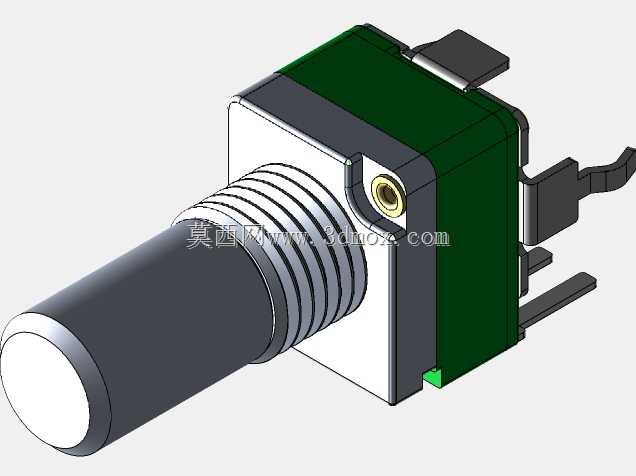

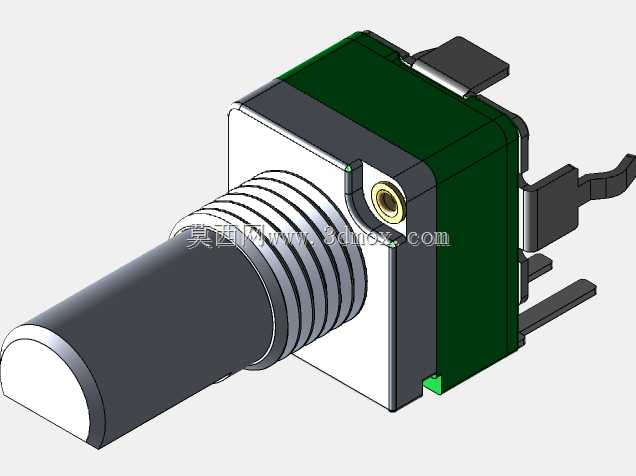

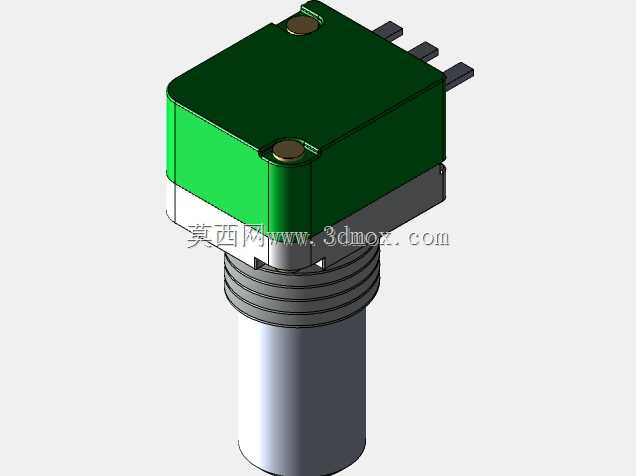

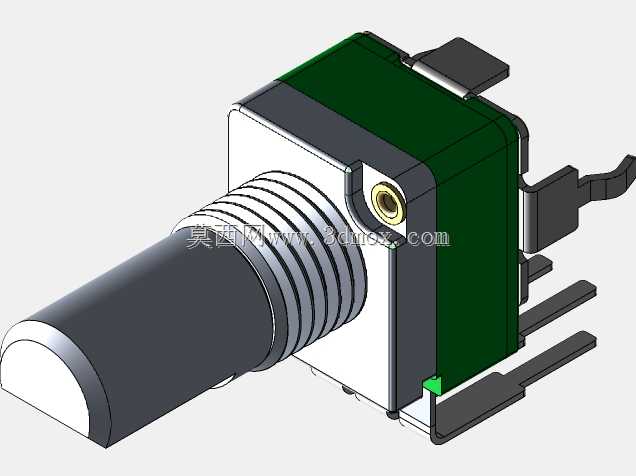

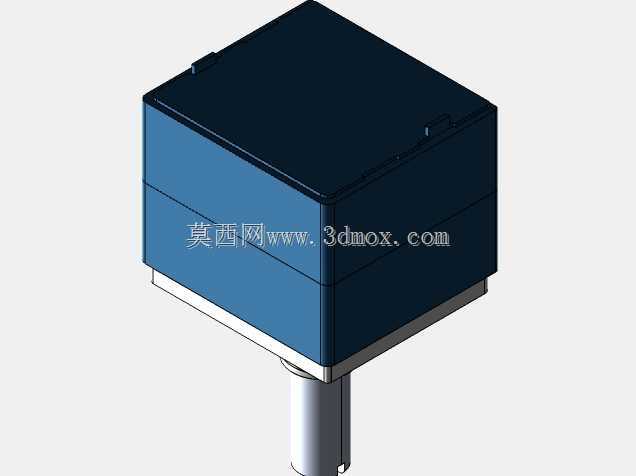

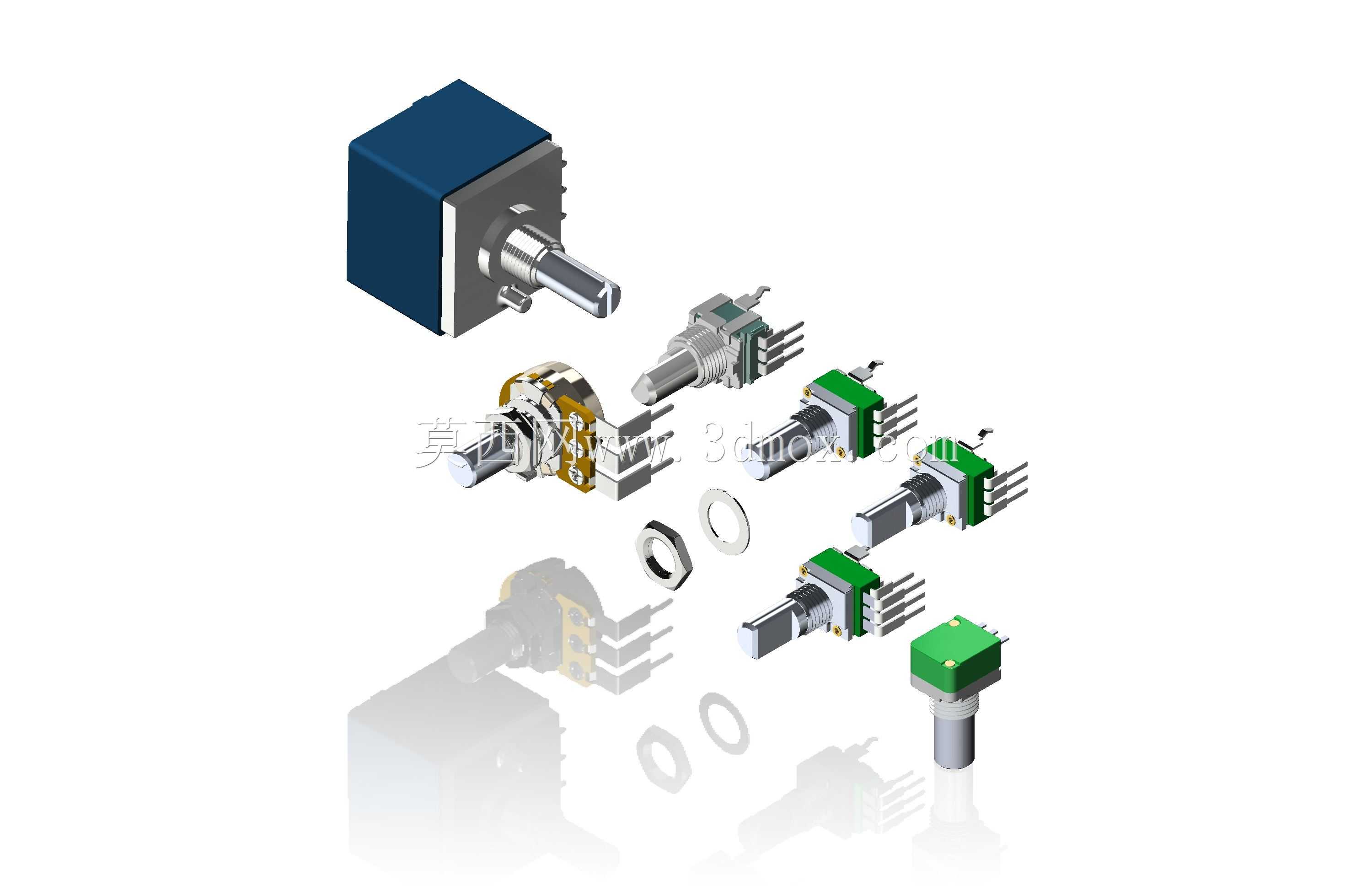

多款ALPS轴式旋转电位计结构三维建模

　　在消费电子、工业控制、音频设备、仪器仪表的电路设计环节，旋转电位计是承担信号调节、参数校准、音量控制、阈值设定功能的核心被动元件，本次建模覆盖多款不同轴径、不同安装规格的ALPHA与ALPS品牌轴式电位计，完整还原元件的装配层级与外形边界，可直接用于设备结构干涉校验、PCB布局适配、整机装配仿真环节。

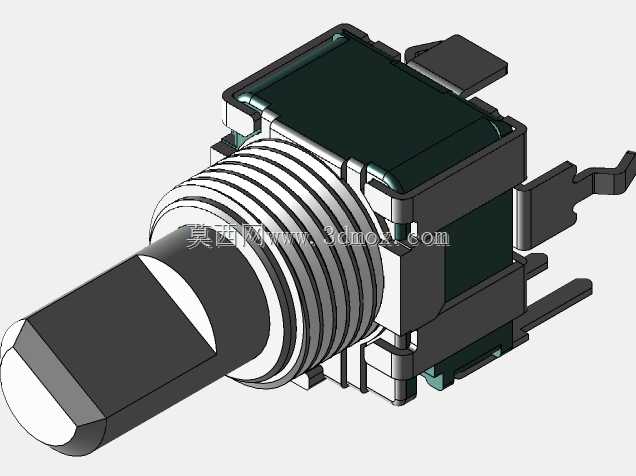

　　从实际选型适配的角度看，不同轴径的电位计对应不同的操作力矩与安装场景：6mm轴径的款式多用于紧凑型消费电子设备，比如便携调音台、手持检测仪器的参数调节旋钮，安装时轴伸长度需要匹配面板厚度与旋钮安装深度，避免出现旋钮卡滞、轴端突出过长影响外观的问题；6.3mm轴径的款式力矩更大，耐磨寿命更长，多用于工业控制柜、台式测试仪器、专业音频功放的调节部位，能承受更频繁的操作与更大的径向按压力，适配带定位卡点的旋钮结构，可实现多档位的清晰手感反馈。建模过程中完整还原了不同规格电位计的安装引脚间距、固定螺纹尺寸、本体外形轮廓，包括金属轴的D型切面结构、定位卡销的凸起尺寸、引脚的折弯角度与排布位置，结构设计人员在做整机布局时，可直接调用模型校验面板开孔尺寸、引脚与PCB焊盘的对位精度，避免出现安装时引脚偏位、轴与面板开孔不同心的问题。

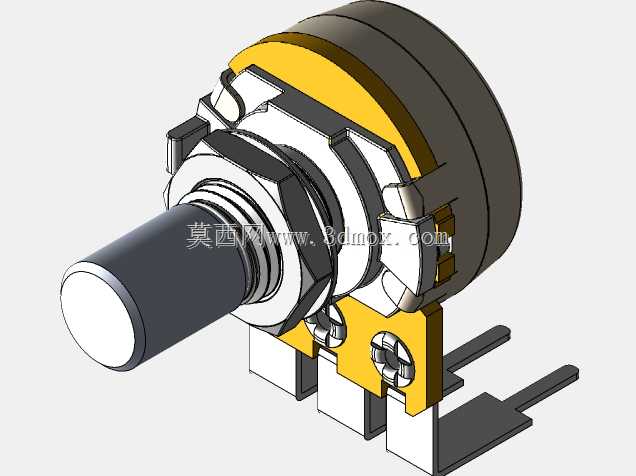

　　从产品结构设计逻辑来看，这类轴式旋转电位计采用分层装配结构，最外侧是金属安装基座，承担轴的径向定位与面板安装固定功能，基座内部嵌装碳膜电阻片与滑动接触刷，轴转动时带动接触刷在电阻片表面滑动，实现输出电阻值的连续变化；尾部引脚分为定片与动片两类，建模时还原了引脚的标准线径与伸出长度，可直接用于PCB封装的匹配校验，避免出现焊盘间距不匹配导致的焊接虚焊、引脚弯折应力过大的问题。部分带支架安装的款式，建模时还原了侧面安装耳的开孔位置与厚度，可适配螺丝固定的安装方式，适合在振动较大的工业设备场景中使用，避免长期振动导致电位计松动移位。

　　在实际工程应用中，电位计的安装边界尺寸直接影响整机的内部空间布局：本体的方形外壳尺寸决定了PCB上需要预留的元件占位空间，轴的中心高度决定了面板与PCB之间的最小安装距离，引脚的伸出长度决定了波峰焊时的元件插装深度。建模时严格按照实物的装配公差还原各部位尺寸，比如轴的转动间隙、外壳与安装基座的配合台阶、密封胶圈的安装槽位置，做装配仿真时可准确模拟旋钮安装后的转动空间，避免旋钮转动时与面板上的其他元件、标识字符发生刮擦。不同款式的电位计在阻尼手感上存在差异，部分带定位档位的款式，建模时还原了内部定位弹片的装配位置，可用于分析操作时的按压力传递路径，优化面板的支撑结构，避免操作时面板出现变形凹陷。

　　对于三维建模从业者而言，这类电子元件的建模重点在于准确还原安装接口尺寸与装配关系，不需要过度还原内部碳膜的微观结构，但需要保证所有与装配相关的尺寸精度：比如D型轴的切面到轴中心的距离、安装螺纹的公称直径与螺距、引脚的中心间距、本体到安装面的定位尺寸，这些尺寸直接决定了元件能否顺利安装到整机结构中。建模时采用分零件装配的方式构建模型，将金属轴、塑料基座、电阻片本体、安装引脚、固定支架分别建模后装配，可方便设计人员根据实际选型需求隐藏不需要的零件，快速导出对应规格的外形模型用于布局设计。在做设备的人机交互设计时，可直接在模型的轴端装配不同款式的旋钮模型，校验旋钮的操作空间与握持手感，优化整机的操作界面布局。
