Accutronics反向液箱结构三维建模

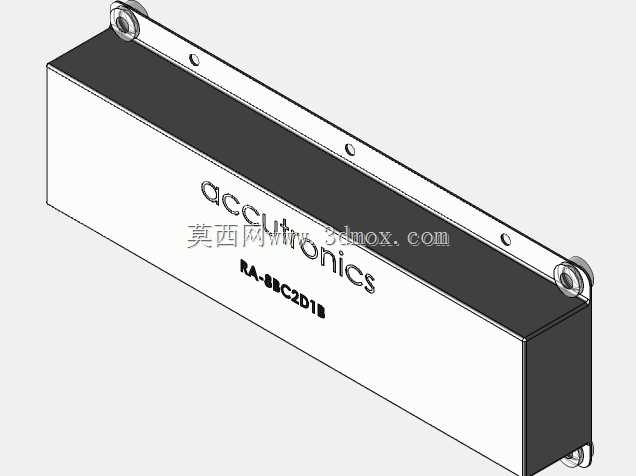

　　在专业音频设备的结构设计环节，这类反向液箱是吉他效果器、专业功放等音频处理设备里的核心功能部件，主要承担音频信号的弹簧混响处理功能，通过内置的弹簧组件实现信号的延迟反射，模拟出自然空间的混响音效，是复古类音频设备里不可或缺的功能模块。从结构设计的角度看，该部件采用封闭式金属壳体设计，整体为长方体盒型结构，外壳选用冷轧钢板冲压折弯成型，表面做哑光灰喷塑处理，既可以屏蔽外界电磁信号对内部音频传输的干扰，也能为内部的弹簧组件提供稳固的防护，避免运输、使用过程中的外力冲击导致弹簧形变，影响混响效果的输出精度。壳体的安装边界设计充分考虑了设备内部的装配需求，底部延伸出带安装孔的固定支耳，四个支耳分别布置在壳体长度方向的两端位置，

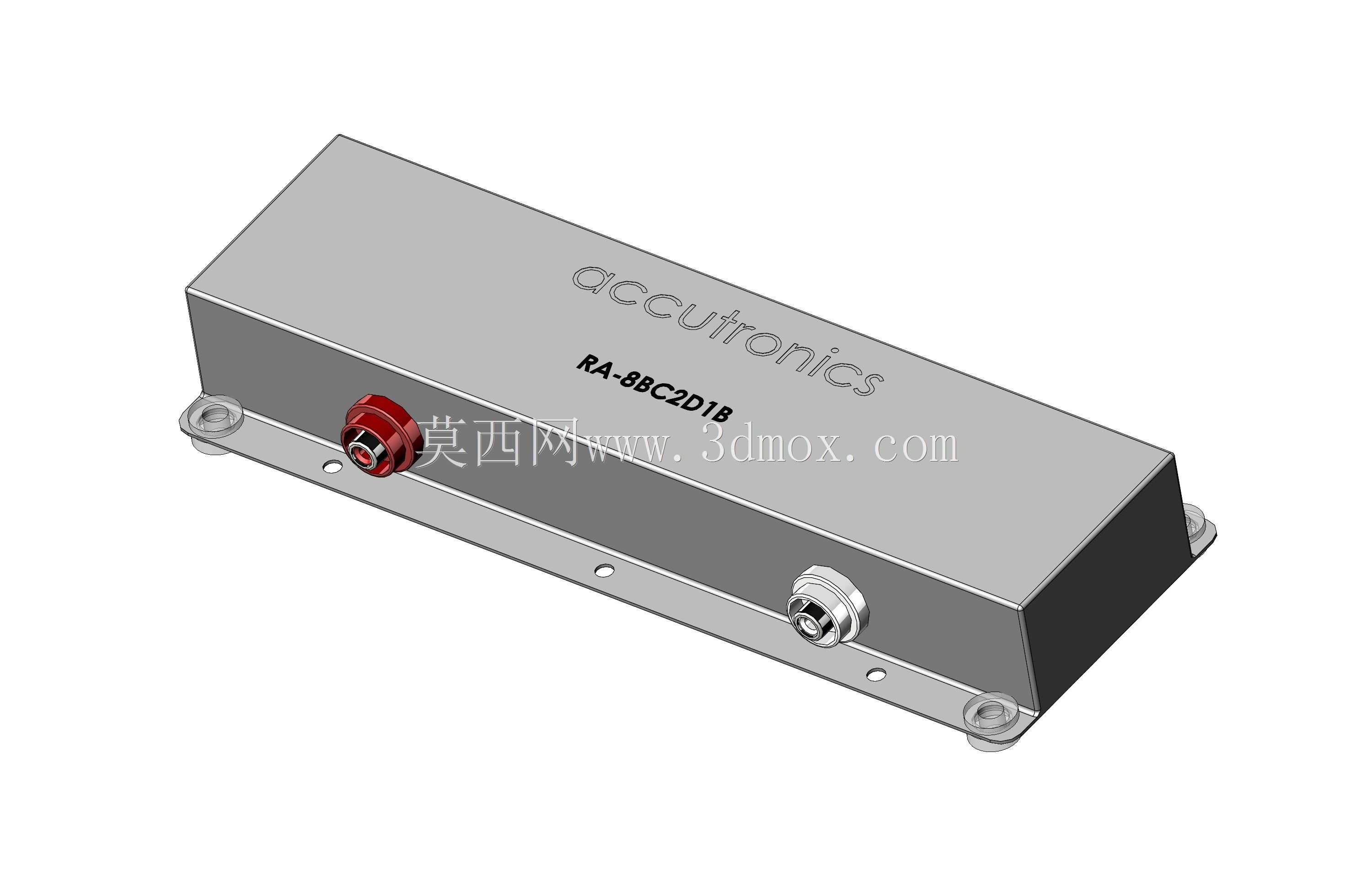

　　安装孔位适配标准M3螺丝，可直接固定在音频设备的内部安装板上，支耳与壳体主体为一体冲压成型，结构强度充足，能承受设备搬运过程中的振动载荷，不会出现支耳断裂的问题。接口部分的设计区分了输入输出端口，其中红色标识的端口为信号输入端，金属螺纹结构的端口为信号输出端，两个端口均采用焊接式固定在壳体侧壁，端口与壳体的接缝处做密封处理，避免灰尘、潮气进入壳体内部腐蚀弹簧组件，延长部件的使用寿命。内部的弹簧组件按照预设的衰减参数做固定，弹簧的两端通过减震胶垫与壳体连接，避免壳体本身的振动传递到弹簧上产生不必要的杂音，保证混响信号的纯净度。从尺寸参数来看，该部件整体长度为23.5厘米，宽度为8.5厘米，高度为3.3厘米，属于紧凑型的功能模块，

　　在进行整机结构布局时，只需要预留对应尺寸的安装空间，同时注意在接口侧预留足够的接线操作空间即可，不需要额外设计复杂的安装结构。在三维建模过程中，需要重点还原壳体的折弯圆角、安装支耳的孔位精度、接口的螺纹细节以及壳体表面的标识刻印，这些细节直接影响后续结构装配的干涉检查精度，尤其是接口的伸出长度、安装孔的中心距尺寸，必须严格按照实际测量值建模，否则在实际装配时会出现接线端子无法对接、安装孔位错位的问题。这类部件在音频设备的选型过程中，除了关注电气参数之外，结构尺寸与安装方式也是结构工程师需要重点核对的内容，不同型号的反向液箱在接口位置、安装孔位布局上存在差异，建模时的细节还原可以帮助工程师在设计阶段就完成装配验证，

　　减少后续打样试装的迭代次数。壳体的边角处做了小圆弧过渡处理，避免装配过程中锋利的边角划伤线材或者操作人员，细节设计符合电子设备内部结构的安全设计规范。顶部的品牌标识采用激光刻印工艺，不会因为长期使用出现标识磨损脱落的问题，建模时可以通过贴图或者浮雕特征还原该细节，保证模型的写实度。
