复合材料制造用真空探头组件结构设计

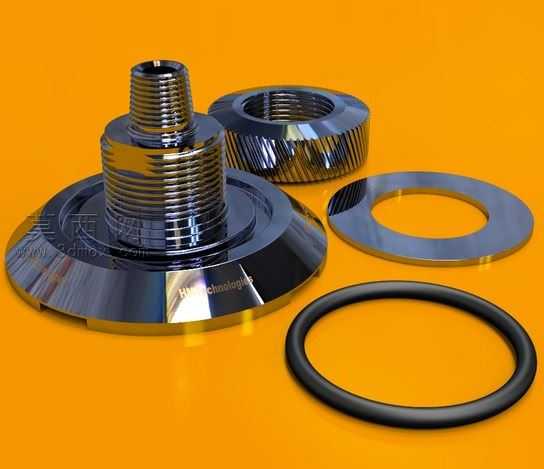

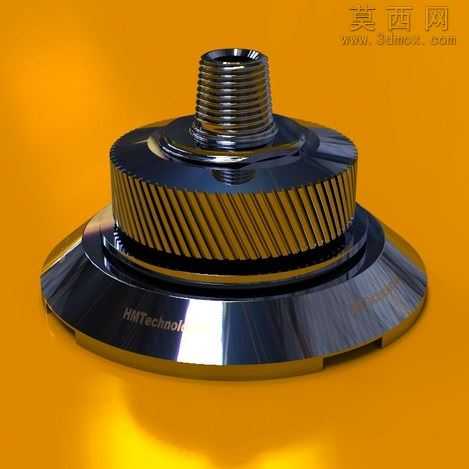

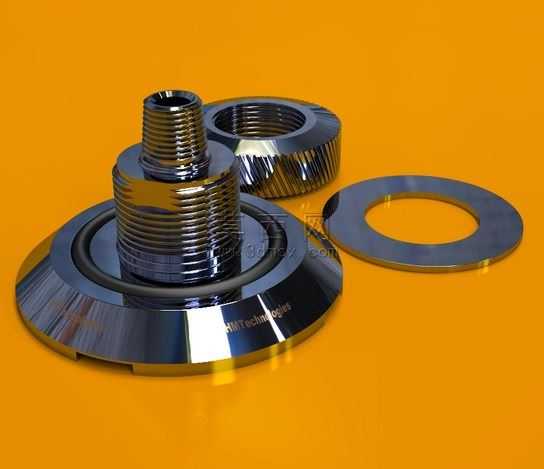

本套三维模型针对复合材料制造场景下的真空探头组件进行全参数化建模，完整还原了真空探头主体、配套锁紧圆螺母、密封垫圈、O型密封圈的全部结构细节，建模过程严格遵循机械加工的尺寸公差规范，所有螺纹特征、密封配合面、防滑滚花结构均按照实际工业零件的加工标准进行绘制。在建模环节，首先以真空探头的同轴装配基准为核心搭建全局坐标系，探头主体的外螺纹段采用螺旋扫描特征生成标准管螺纹，确保与配套圆螺母的内螺纹实现无干涉配合；探头底部的法兰盘边缘做了倒角与定位卡槽设计，对应复合材料成型设备的安装定位需求，法兰盘上的密封槽尺寸严格匹配O型圈的线径与压缩率要求，保证真空环境下的密封可靠性。圆螺母的外圆周面绘制了斜纹滚花特征，还原手动拧紧操作的防滑结构，螺母的端面做了平行度公差约束，确保锁紧时垫圈受力均匀。密封垫圈采用薄型环形金属结构建模，上下表面做了平面度约束，避免装配后出现密封间隙。材质渲染环节，所有金属零件采用抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加环境反射贴图模拟金属表面的高光反射效果，橙色背景下的光影渲染突出了零件的金属质感与结构轮廓，清晰展现各组件的装配层级关系。设计思路上，整套组件围绕真空工况下的快速装配与密封可靠性展开，探头的外螺纹段可直接与真空管线实现无扩口快速连接，无需额外转换接头，O型圈与金属垫圈的双重密封结构可耐受复合材料制造过程中的高温工况，避免真空泄漏；圆螺母的滚花设计支持无工具手动预紧，配合扳手位可实现最终锁紧，兼顾操作便捷性与连接紧固性。各零件的装配关系采用同轴约束与端面贴合约束，完全符合实际装配逻辑，可直接用于装配干涉检查、工程图导出以及3D打印样件验证，适配复合材料成型工艺中真空系统的配套设计需求。
