适配10mm碳管的无人机无刷电机固定支架

　　在多旋翼无人机的机架动力系统搭建中，电机安装支架是连接动力单元与机架主体的核心受力构件，其结构合理性直接影响飞行过程中的动力传递效率、振动抑制表现以及整机飞行稳定性。这款支架专门针对外径10mm的碳纤维圆管机臂设计，适配当前主流的中小型穿越机、航拍无人机以及实训类自主搭建无人机的机臂规格，能够满足从休闲飞行、航拍作业到教学实训等多场景下的无刷电机安装需求。

　　从实际使用场景来看，这类支架主要承担三个核心作用：首先是为无刷电机提供刚性安装基准，确保电机输出轴与机臂轴线保持垂直，避免因安装偏角导致螺旋桨旋转平面倾斜，进而产生不必要的飞行姿态偏移与动力损耗；其次是传递电机运转产生的推力与扭矩，将螺旋桨旋转产生的升力稳定传导至机臂，再通过机架整体分散至整机结构，避免动力输出过程中出现结构形变；最后是隔离部分电机高频振动，通过自身结构的刚性设计减少电机振动向机臂、飞控系统的传递，降低飞控陀螺仪的滤波压力，提升飞行姿态解算的准确性。

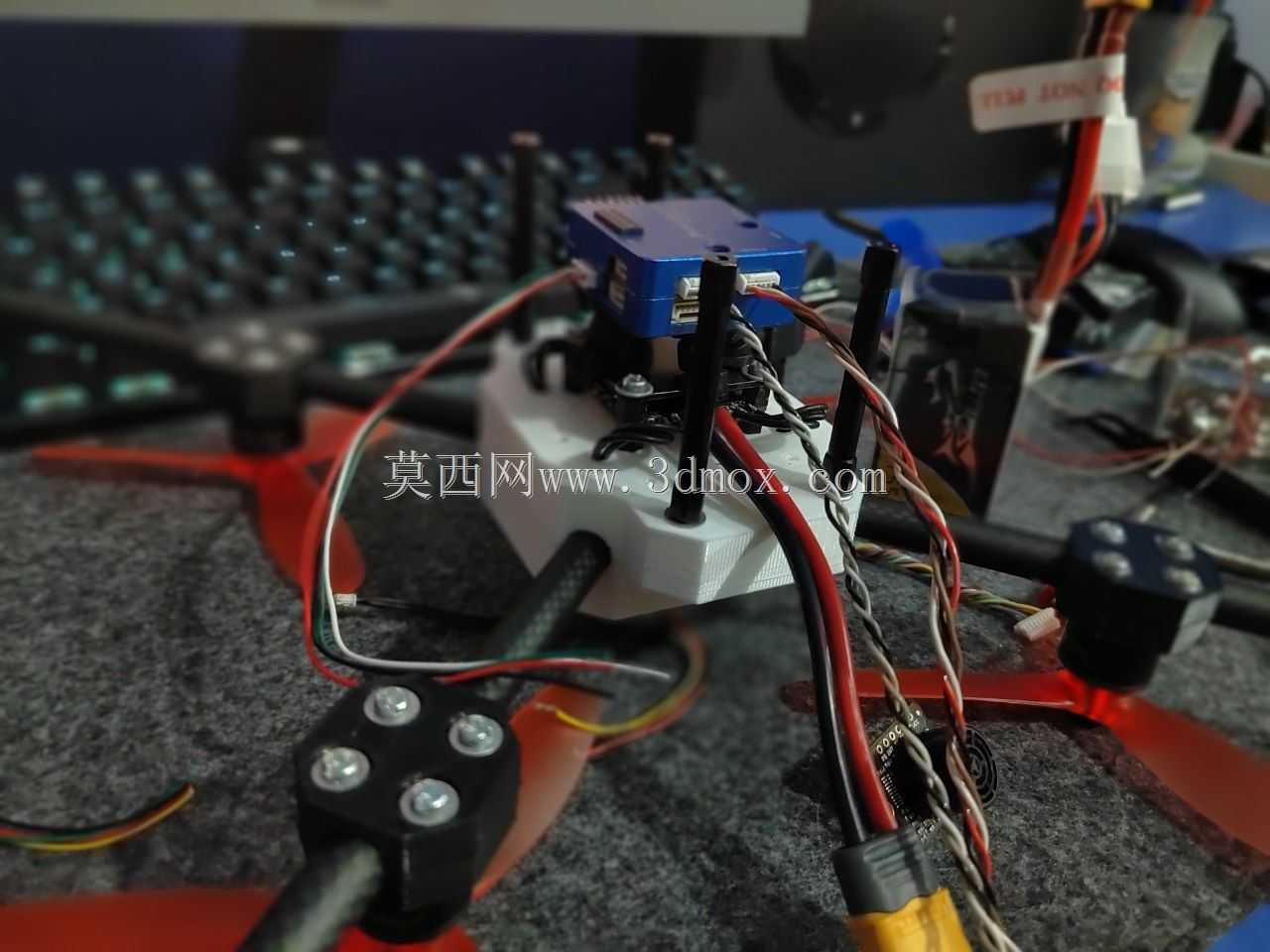

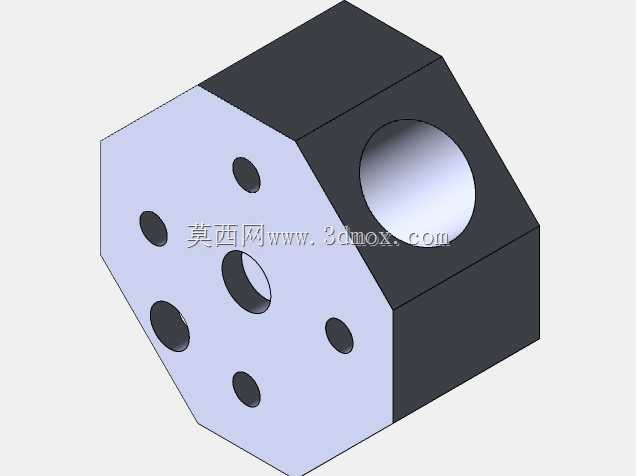

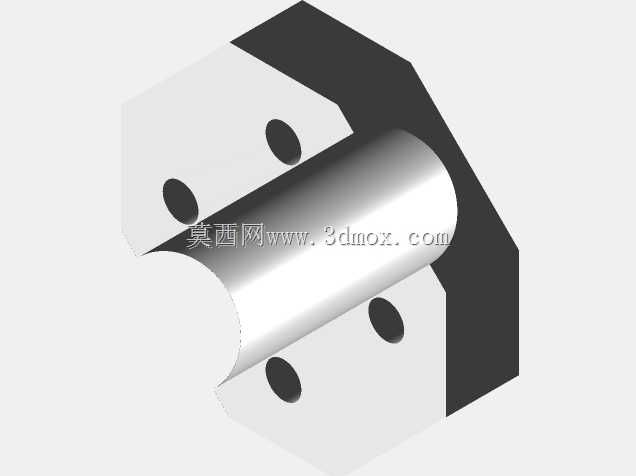

　　设计思路上，这款支架采用了环抱式夹紧结构与电机安装座一体化的构型，没有采用额外拼接的分体式设计，减少了装配环节的连接间隙带来的松动风险。针对10mm碳纤维管的安装边界，支架的夹持内孔做了与碳管外径匹配的圆弧面设计，夹紧时能够与碳管外壁形成足够的接触面积，避免点接触导致的碳管局部压损，同时保证夹紧后不会出现电机绕机臂转动的移位问题。电机安装面预留了对应标准无刷电机的安装孔位，孔位间距匹配市面上主流的22系列、23系列中小型无刷电机的安装尺寸，不需要额外打孔适配即可直接完成电机固定。

　　从安装边界尺寸来看，支架沿机臂轴线方向的夹持段长度经过优化，既保证了足够的夹紧接触长度，避免飞行中受冲击出现支架滑脱，又不会过度占用机臂上的安装空间，给电调、机臂灯带等其他配件预留出足够的安装位置。支架整体的突出高度控制在合理范围内，在保证电机安装后螺旋桨旋转平面与机臂保持足够安全距离、避免桨叶打臂的前提下，尽可能降低电机安装位的高度，从而降低整机的重心高度，提升飞行的姿态稳定性。结构壁厚的设计经过受力校核，在电机满油门输出最大拉力、以及飞行中做机动动作产生冲击载荷的工况下，不会出现结构断裂或者塑性形变，同时尽可能去除非受力区域的多余材料，控制支架自身重量，减少不必要的飞行负载。

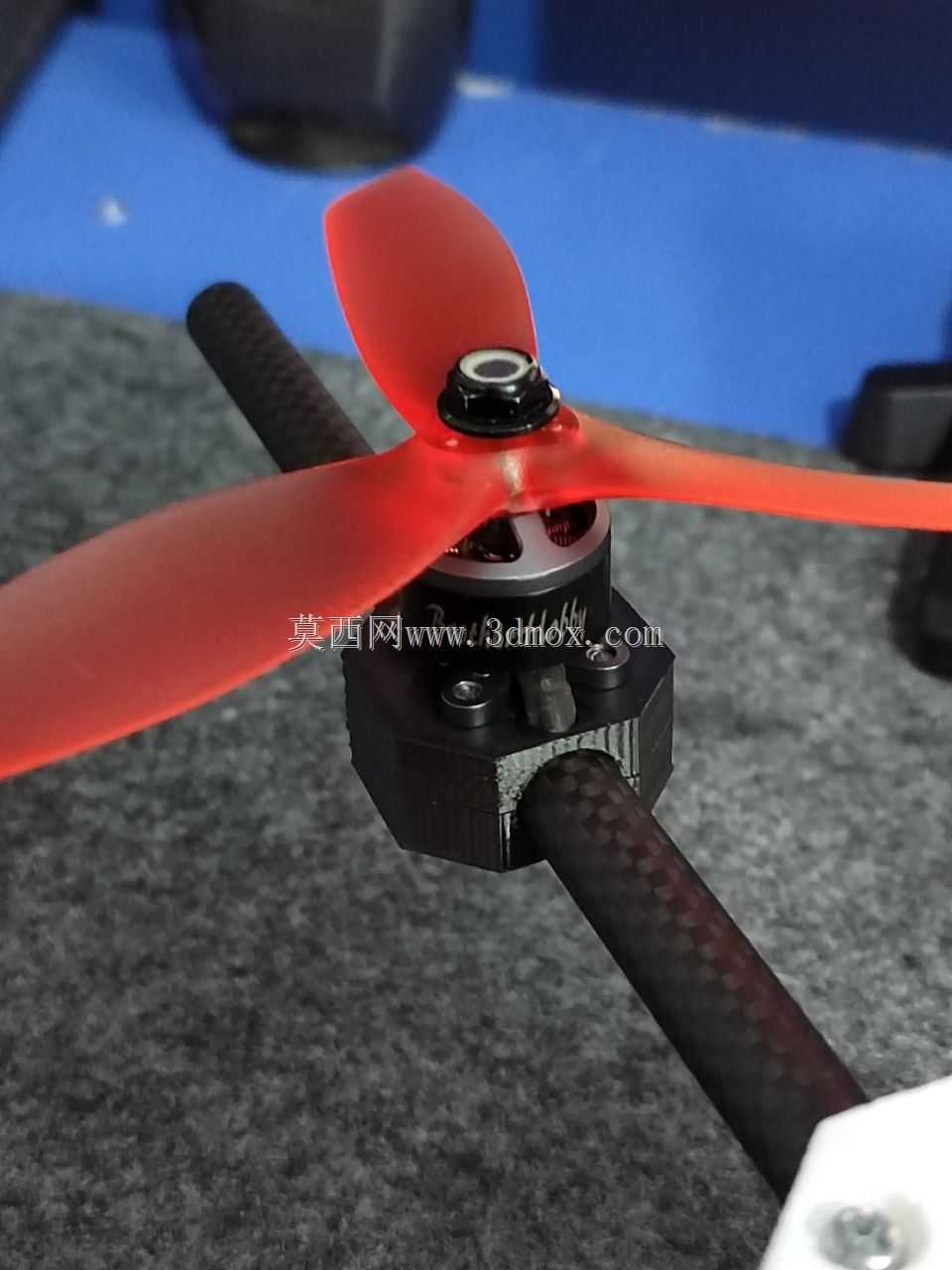

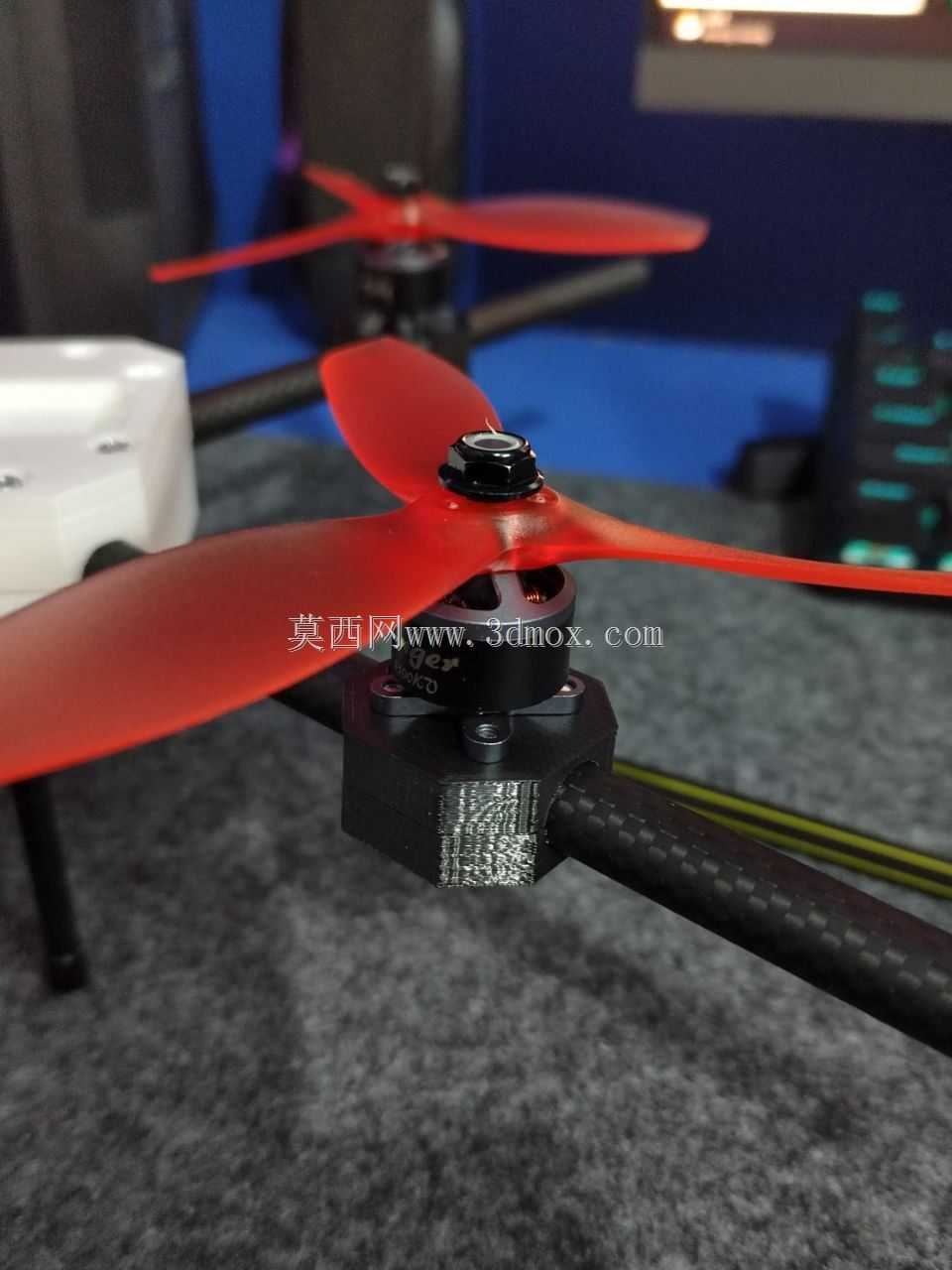

　　在实际装配过程中，这类支架不需要复杂的辅助工装，只需要将夹持段对准10mm碳管的预设安装位置，通过锁紧螺钉收紧夹持结构即可完成与机臂的固定，再将无刷电机通过螺钉固定在支架的安装平面上，就可以完成动力单元与机臂的连接。支架的安装面做了平面度处理，能够保证电机底座与支架面完全贴合，避免安装面不平导致的电机定子倾斜，减少螺旋桨旋转时的动平衡偏差。针对飞行中可能遇到的磕碰、炸机冲击，支架的夹持部位与电机安装座的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂，在受到超出设计阈值的冲击时，能够优先通过自身的形变吸收部分冲击能量，减少对电机以及碳管机臂的损伤，降低飞行故障后的维修成本。

　　对于自主搭建无人机的结构设计人员来说，这类标准化的适配支架能够减少机架设计过程中的重复建模工作量，直接调用即可完成动力段的结构匹配，不需要重新针对10mm碳管与标准无刷电机的连接做单独的结构设计，缩短整机研发的建模周期。同时支架的结构设计充分考虑了FDM类3D打印的工艺特性，没有大角度悬空结构，打印时不需要添加过多支撑，成型后支撑去除方便，能够直接通过桌面级3D打印制作备件，在户外飞行出现支架损坏时可以快速制作替换件，保障飞行作业或者实训的进度。
