明纬LRS-350开关电源结构建模

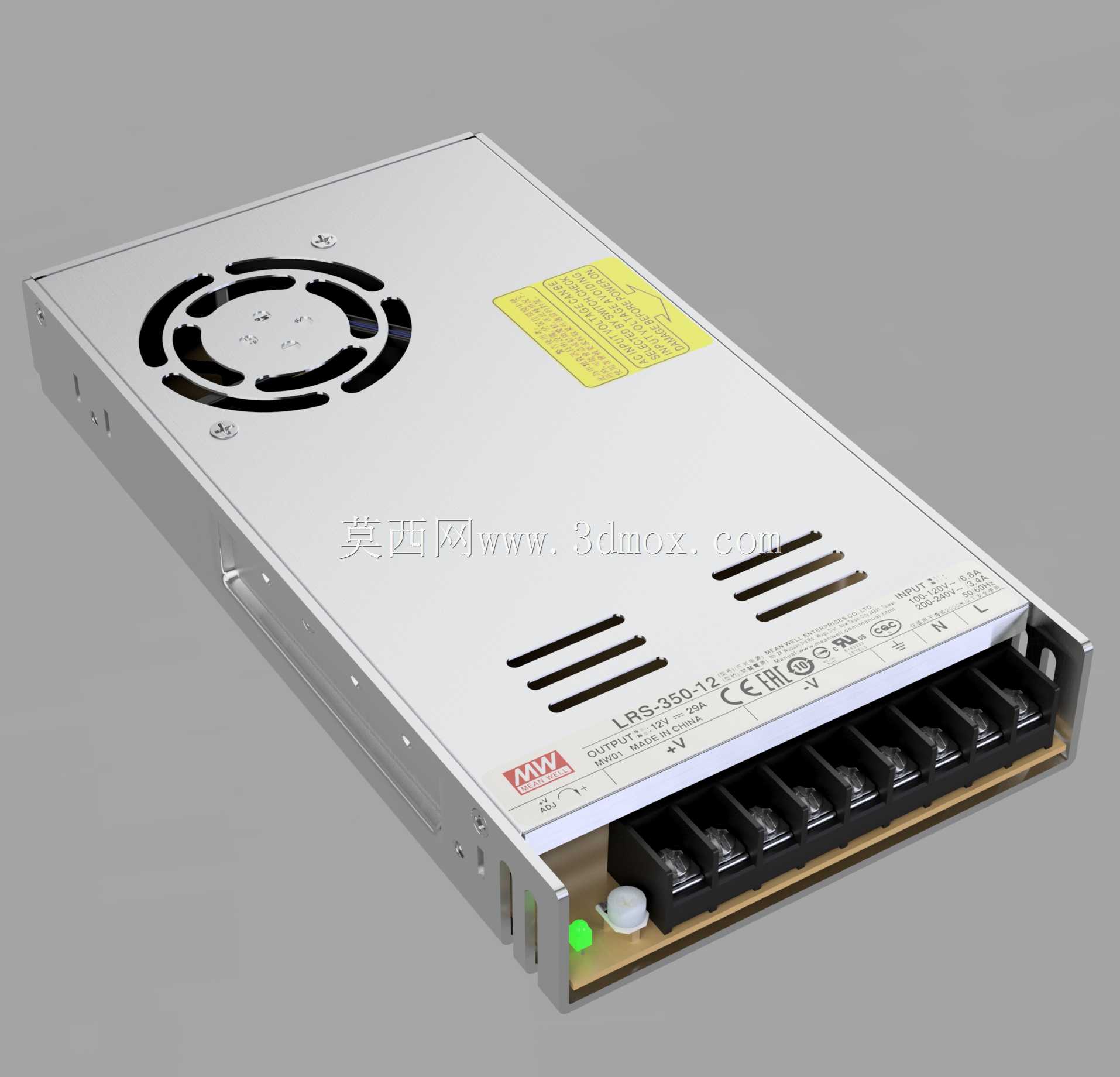

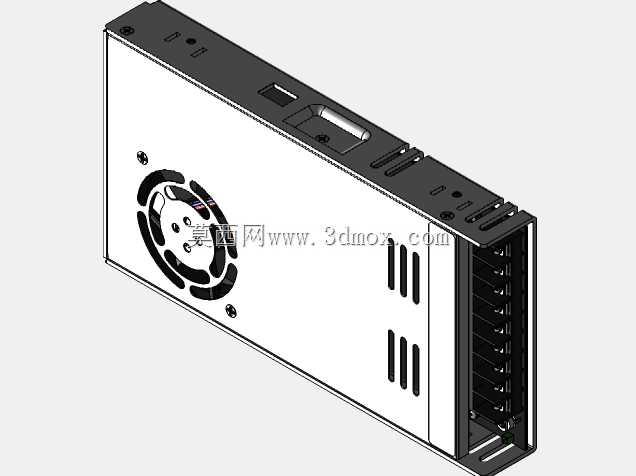

　　在工业自动化设备、3D打印整机、小型数控装置、LED亮化驱动这类场景里，封闭型开关电源是整机供电链路里最基础也最不能出错的部件，明纬LRS系列作为市面上装机量极大的经济型供电单元，很多结构工程师在做整机布局时都需要精准的三维模型来核对安装位、避让走线空间、确认散热间隙。这次的建模完全还原实机的结构细节，没有做简化处理，能直接用于整机装配的干涉检查。先从安装边界说起，这款350W功率等级的电源采用标准的薄型金属壳体设计，壳体采用SECC钢板折弯成型，表面做哑光灰白喷塑处理，所有折弯边都做了压毛边处理，不会割伤安装人员的手部，也不会刮破线材绝缘层。壳体顶面预留了轴流风扇的安装位，风扇通过四颗自攻螺丝固定在壳体冲压成型的定位柱上，

　　风扇上方的防护网是直接冲压在壳体上的通风孔阵列，不是额外粘贴的网罩，这一点建模时做了精准还原，避免后续做散热仿真时出现通风面积计算偏差。壳体侧面的散热槽是长条冲压开孔，开孔方向顺着内部空气流动方向排布，既可以保证热风顺利排出，又能防止较大的金属碎屑掉入电源内部造成短路。接线端位于电源长度方向的一端，输入端是L、N、接地三个接线端子，输出端根据电压版本不同配置对应数量的接线位，端子排采用阻燃PA材质，每个接线位都有清晰的丝印标识，建模时保留了端子的插拔高度、螺丝锁紧位的沉头深度，方便工程师核对接线后的线材弯折半径，避免端子处线材过度弯折导致接触不良。电源底部预留了四个标准的安装沉孔，孔位间距完全符合行业通用的安装尺寸，

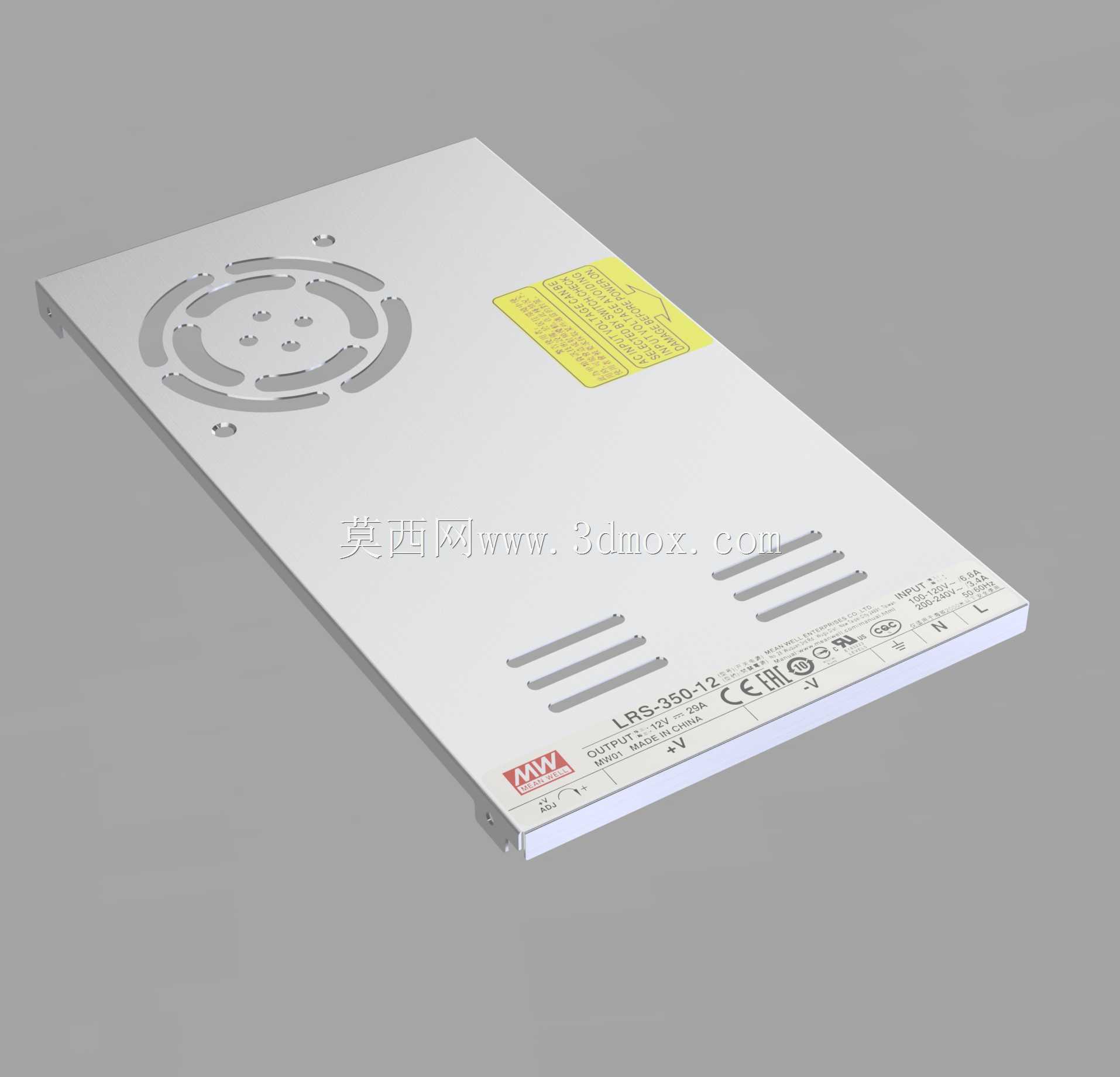

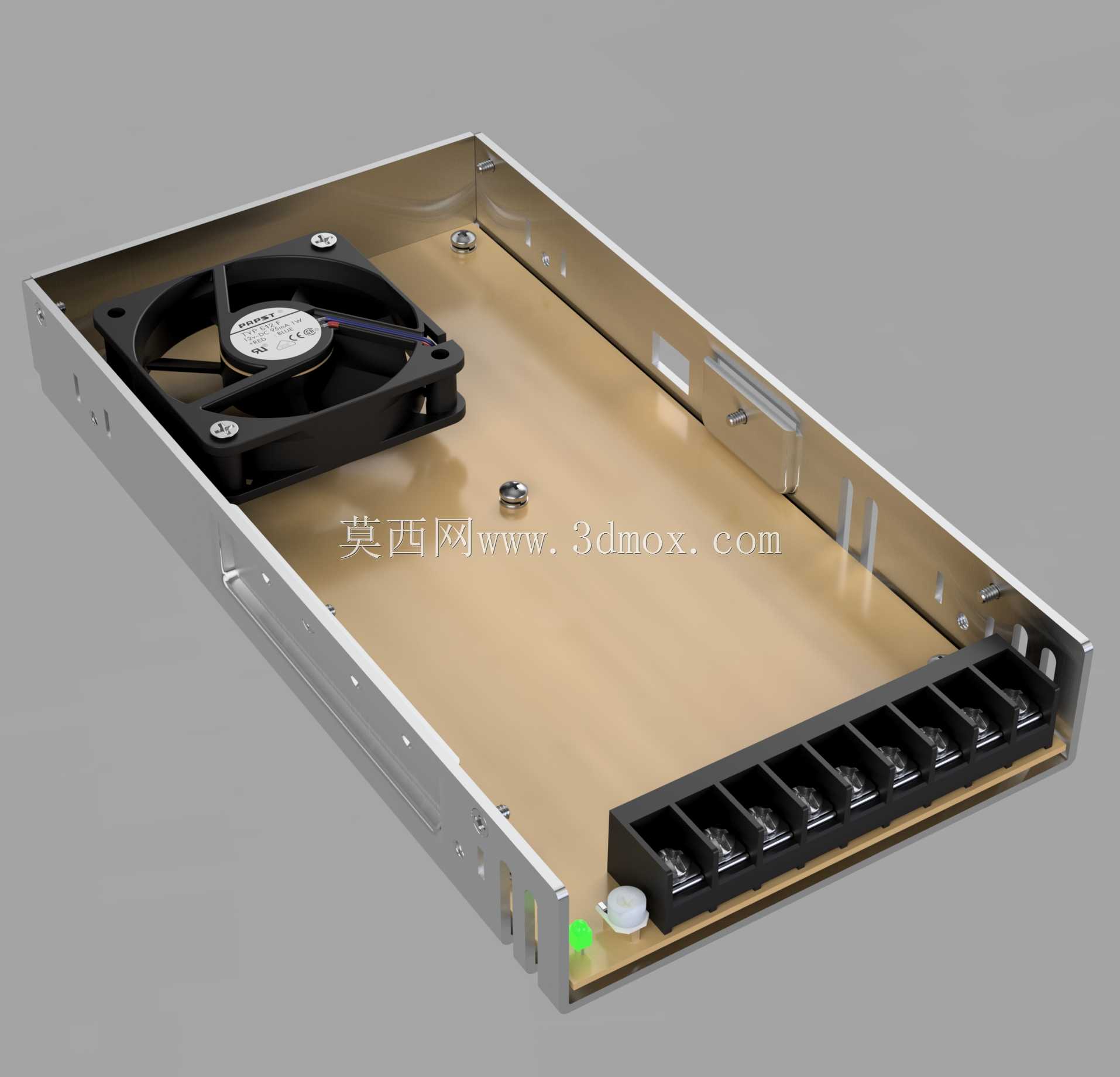

　　沉孔深度可以容纳M4规格的盘头螺丝，安装时螺丝不会突出壳体底面，保证电源可以平稳贴装在设备的安装板上，不会出现翘边问题。建模时特意拆分了壳体上盖、底座、风扇、PCB板、端子排、指示灯、调压电位器这些独立部件，每个部件的配合间隙都按照实机的装配公差做了预留，比如上盖和底座的扣合间隙在0.15mm左右，风扇和壳体的安装间隙控制在0.2mm以内，完全符合实际生产的装配要求。电源侧面的标签区域做了两个版本的预留，分别对应12V输出和24V输出的型号，使用时可以根据选型直接隐藏不需要的标签层，不用额外修改模型。从功能特性来看，这款电源内置了过流、过压、过热保护电路，内部PCB板的布局做了强弱电隔离，输入端的EMI滤波电路、整流桥、开关管、

　　高频变压器、输出滤波电容的位置都和实机一致，建模时还原了内部元件的高度，方便工程师做壳体内部的安全距离核对，比如高压部分和壳体的爬电距离是否满足安规要求，输出端大电容的高度是否会和上盖产生干涉。在实际设备布局时，这款电源的安装方向有一定要求，风扇端尽量朝向设备的排风方向，保证散热气流顺畅，电源周围需要预留至少10mm的散热间隙，不要紧贴其他发热部件比如伺服驱动器、加热模块安装，不然会影响电源的使用寿命，甚至触发过热保护。很多新手工程师在做整机建模时，往往会忽略电源接线端的线材预留空间，把其他部件布置得离端子太近，导致实际装配时线材弯折半径不够，接线操作困难，这个模型完整还原了端子外的接线操作空间，能直接用来校验整机布局的合理性。另外电源上的绿色电源指示灯、输出电压微调电位器的位置也做了精准还原，指示灯位于端子排旁的壳体开孔处，电位器是内嵌式设计，调节时需要用小一字螺丝刀伸入壳体开孔操作，建模时保留了开孔的直径和深度，方便设计设备面板时预留对应的调节孔位，或者确认指示灯是否可以从设备外部观察到。壳体上的接地标识、认证标识的丝印位置也和实机一致，做设备出口认证时，可以直接参考模型上的标识位置核对安规标识的可视性要求。
