博世Aquasurf清洁设备高压连接适配接头

　　在商用与家用高压清洁作业场景中，不同品牌清洁主机与附属配件的接口不兼容问题，一直是一线运维、清洁作业人员频繁遇到的实操痛点，尤其是手持类表面清洁装置与高压供液管路的衔接环节，一旦接口匹配度不足，轻则出现高压作业时的液体渗漏、压力损失，重则出现接头崩脱、液体喷溅的安全隐患，这类适配接头的设计，正是针对博世Aquasurf系列表面清洁装置与NASH高压清洁管路的衔接缺口开发。

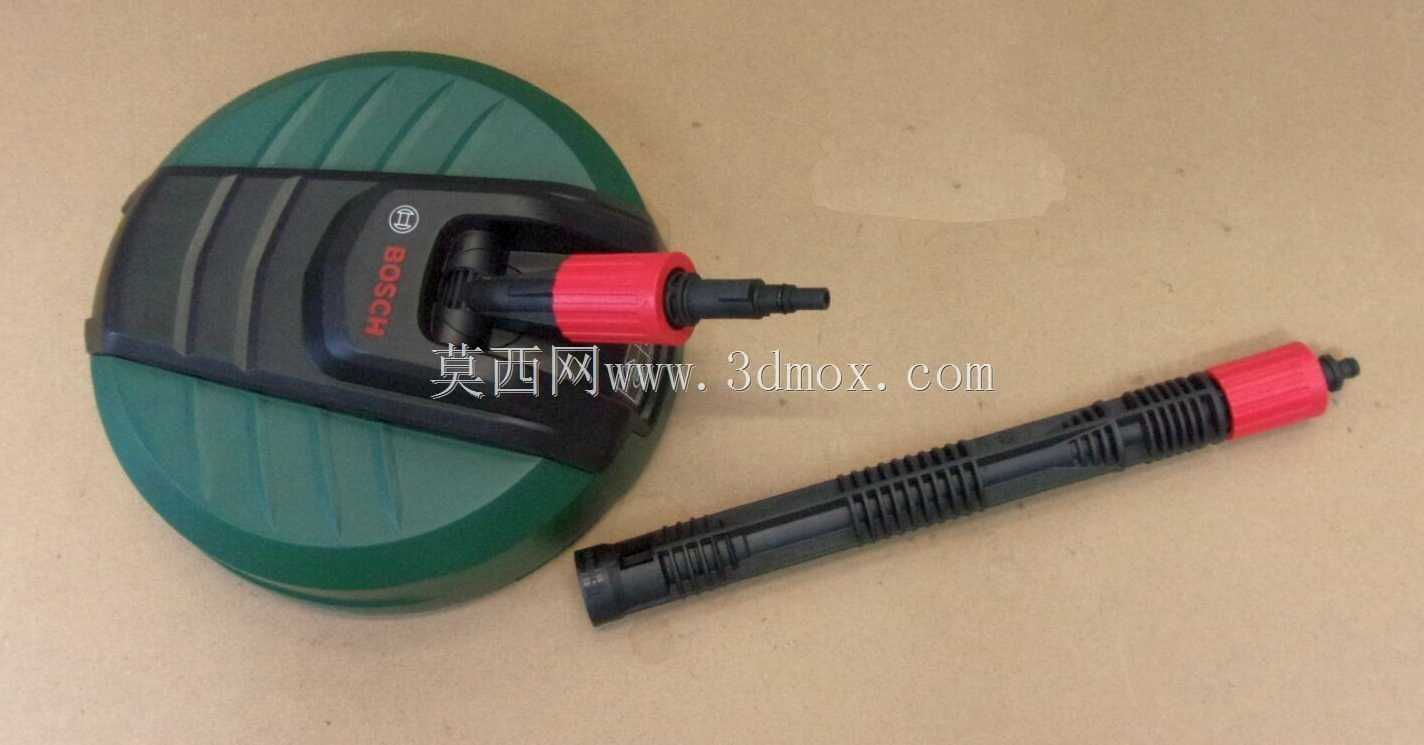

　　从实际作业的功能逻辑来看，这款适配接头承担的是介质通路转换与结构锁紧的双重作用，一端需要匹配博世Aquasurf 280表面清洁器的原有接口位——也就是原设备延长杆端部的红色端盖拆卸后的安装位，设计时充分考虑了原接口的倒钩锁紧结构特征，没有采用破坏性的卡接改造方案，而是通过匹配原接口的内廓尺寸，采用旋合式的连接结构，安装时仅需拆除原延长件的红色端盖，即可将接头对应端旋入锁紧，全程不需要对原有设备进行打孔、切削等不可逆改造，不会破坏原有清洁设备的结构强度，也不会影响原设备单独使用时的密封性能。接头的另一端则做了阶梯式的宝塔接头结构，多段不同外径的阶梯设计，可以适配不同内径的NASH高压清洁剂输送软管，安装时仅需将软管推过对应外径的阶梯段，配合喉箍锁紧即可完成管路固定，阶梯的过渡位置做了圆弧倒角处理，避免软管安装时被锐边割伤导致高压下破裂漏液。

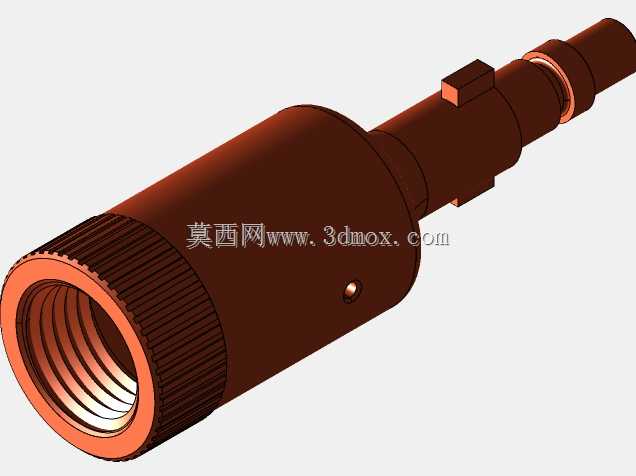

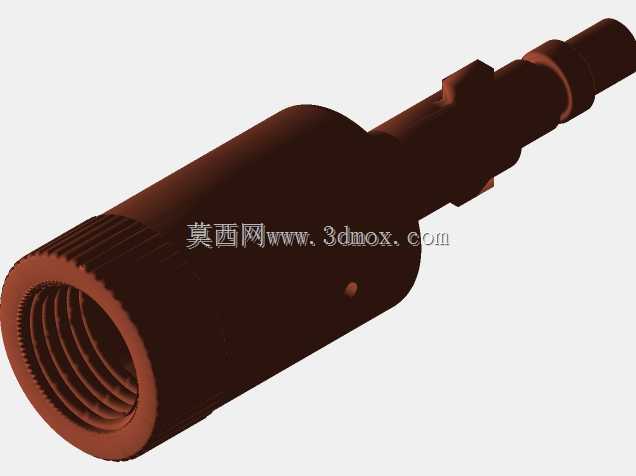

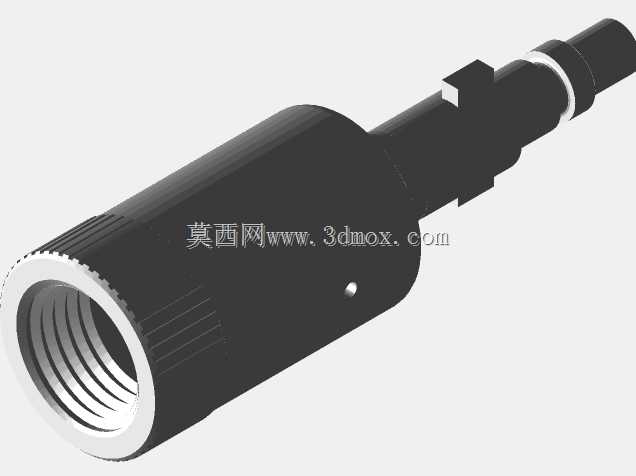

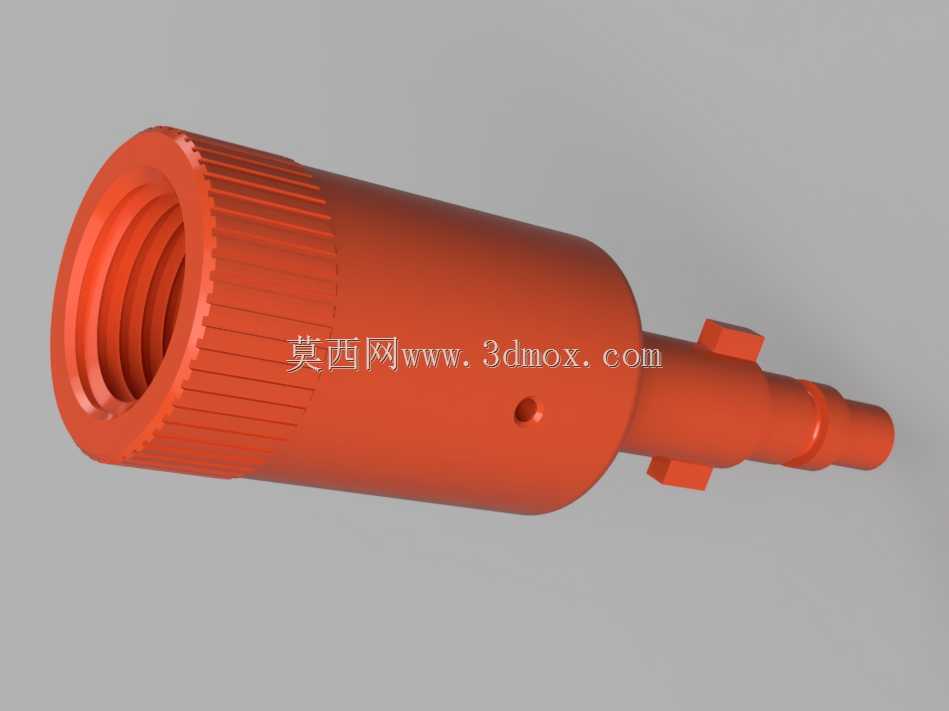

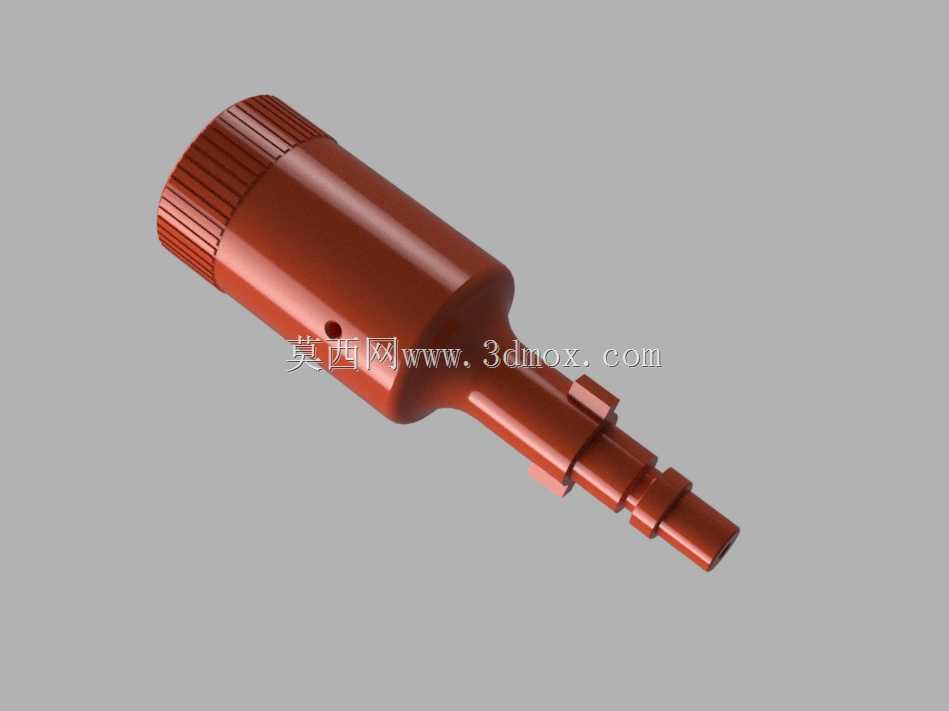

　　从结构设计的细节来看，整个接头采用多组件组合的结构逻辑，而非一体成型的刚性结构，这种设计的核心考量是适配不同压力等级的作业需求——不同清洁场景下高压管路的输出压力存在差异，日常家用清洁的压力通常在3-5MPa，商用重油污清洁的压力可能达到8-10MPa，多组件的配合结构可以在接头内部预留适配不同压力垫圈的安装空间，作业人员可以根据实际使用的压力等级，更换对应硬度的密封垫圈，无需更换整个接头即可适配不同工况，大幅提升了接头的场景适配性。接头的握持段做了周向的滚花纹理设计，滚花的齿距控制在1.2mm，齿深0.3mm，既可以保证徒手安装时的摩擦力，避免手上沾有清洁液、水渍时出现打滑，也不会因为齿纹过锐划伤作业人员的手部。接头上的径向小孔是工艺定位孔，在数控车削加工时用于装夹定位，保证两端接口的同轴度控制在0.05mm以内，避免高压通液时因为同轴度偏差出现接头抖动、管路甩动的问题。

　　从安装边界与尺寸适配的角度来说，接头整体的轴向长度控制在72mm，最大外径段为22mm，安装后不会因为接头过长导致清洁设备操作时出现磕碰，尤其是在清洁墙角、设备缝隙等狭窄位置时，接头的外廓不会与墙面、被清洁物体发生干涉。接头的内流通孔直径做了等通径设计，通孔直径为6mm，和原设备延长杆的内流通径保持一致，不会因为接头的通径收缩导致压力损失，保证高压清洁液的输出压力和原设备直连状态下的压力偏差控制在2%以内，不会因为加装适配接头影响清洁效果。接头的材质适配方面，结构设计充分考虑了FDM熔融沉积3D打印的工艺特性，所有壁厚均控制在2.5mm以上，没有小于45度的悬空结构，打印时不需要添加过多支撑，采用PLA+材质打印即可满足日常10MPa以内的高压作业需求，长期接触弱碱性的清洁溶剂也不会出现快速溶胀、开裂的问题，实际测试中连续通液作业超过40小时，接头的密封性能、结构强度均能保持稳定，没有出现渗漏、裂纹等失效问题。

　　在实际作业的适配场景中，这款接头除了匹配博世Aquasurf 280与NASH高压清洁设备的组合外，因为另一端采用了通用宝塔阶梯结构，也可以适配其他同口径的高压供液管路，比如部分国产高压清洗机的输出软管，只要内径在6-10mm区间，都可以通过这个接头完成与博世表面清洁头的连接，不需要额外采购专用的原厂转接头，降低了清洁作业的配件采购成本。接头的密封面采用了端面密封的结构形式，和原设备接口配合时，密封端面的平面度控制在0.02mm以内，配合橡胶密封圈可以实现零渗漏，相比径向密封的结构，端面密封对接口的尺寸公差容忍度更高，即使3D打印的尺寸存在0.1mm以内的偏差，也可以通过密封圈的压缩量补偿密封性能，不会因为打印精度不足导致密封失效。
