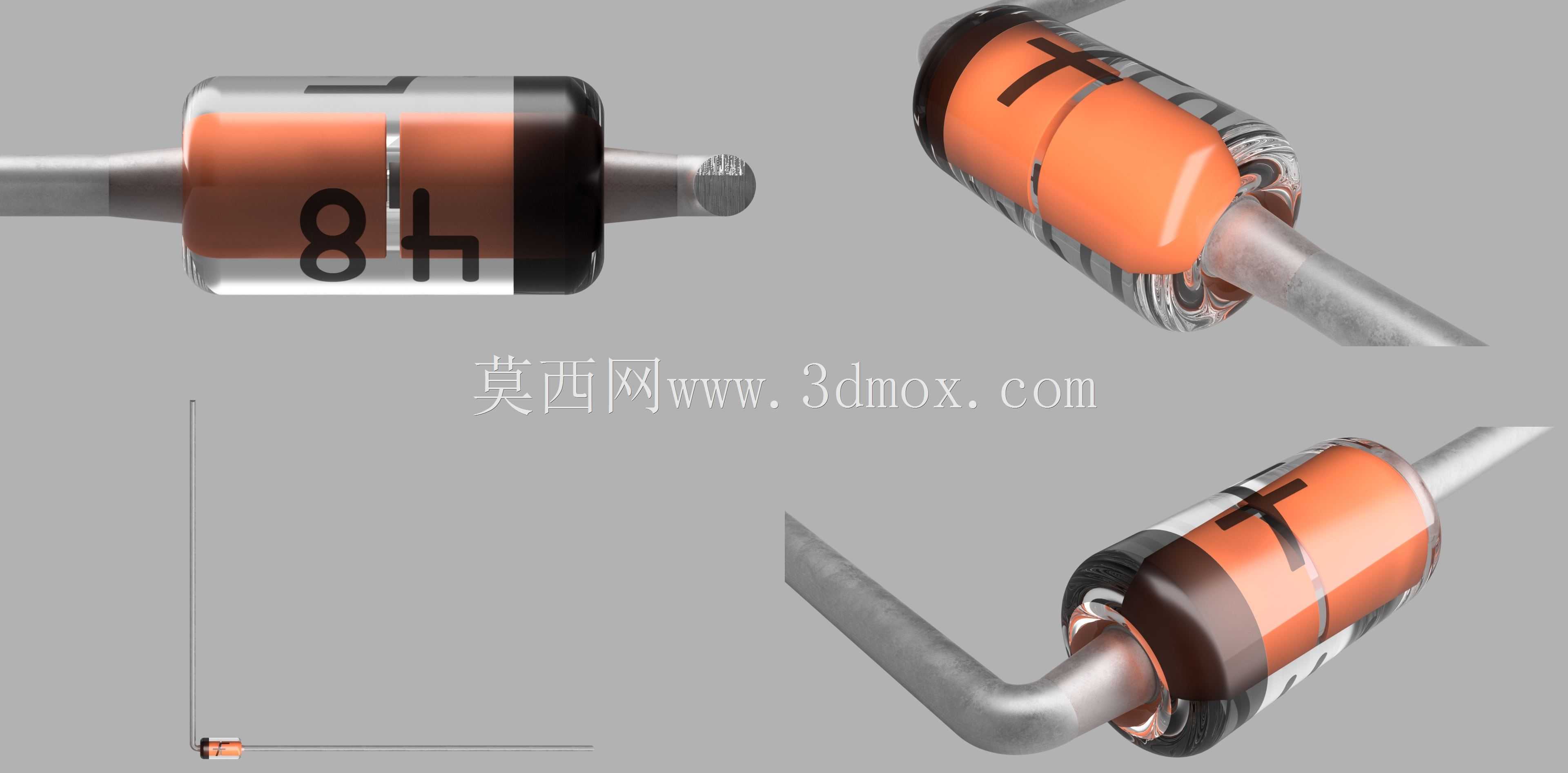

1N4148开关二极管高精度三维结构建模

　　在消费电子、工业控制板卡、小信号处理电路的PCB设计环节，1N4148这类小功率开关二极管是应用频次极高的被动器件，常规贴片封装的二极管模型多数EDA软件自带标准封装库，但直插玻封带弯脚成型的版本，很多通用库仅做简化的圆柱加引脚示意，无法满足产品结构校验、装配干涉检查、产品渲染展示的精度需求，尤其是做消费类电子透明外壳设计、教学演示模型、工业设备拆机仿真场景时，简化模型的细节缺失会直接导致结构评审阶段误判引脚与周边元件的安全间隙，或是渲染出的效果与实物偏差过大，无法用于产品宣传、教学课件的制作。

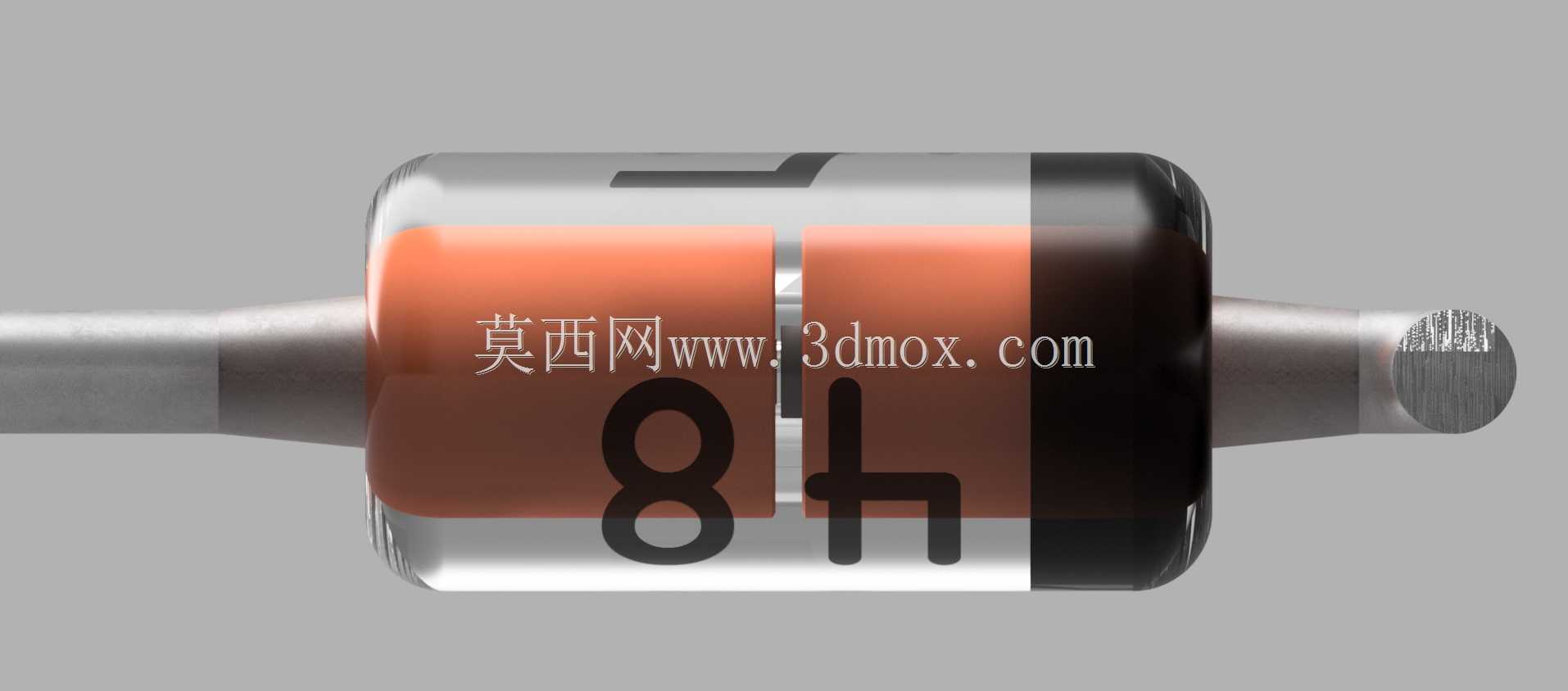

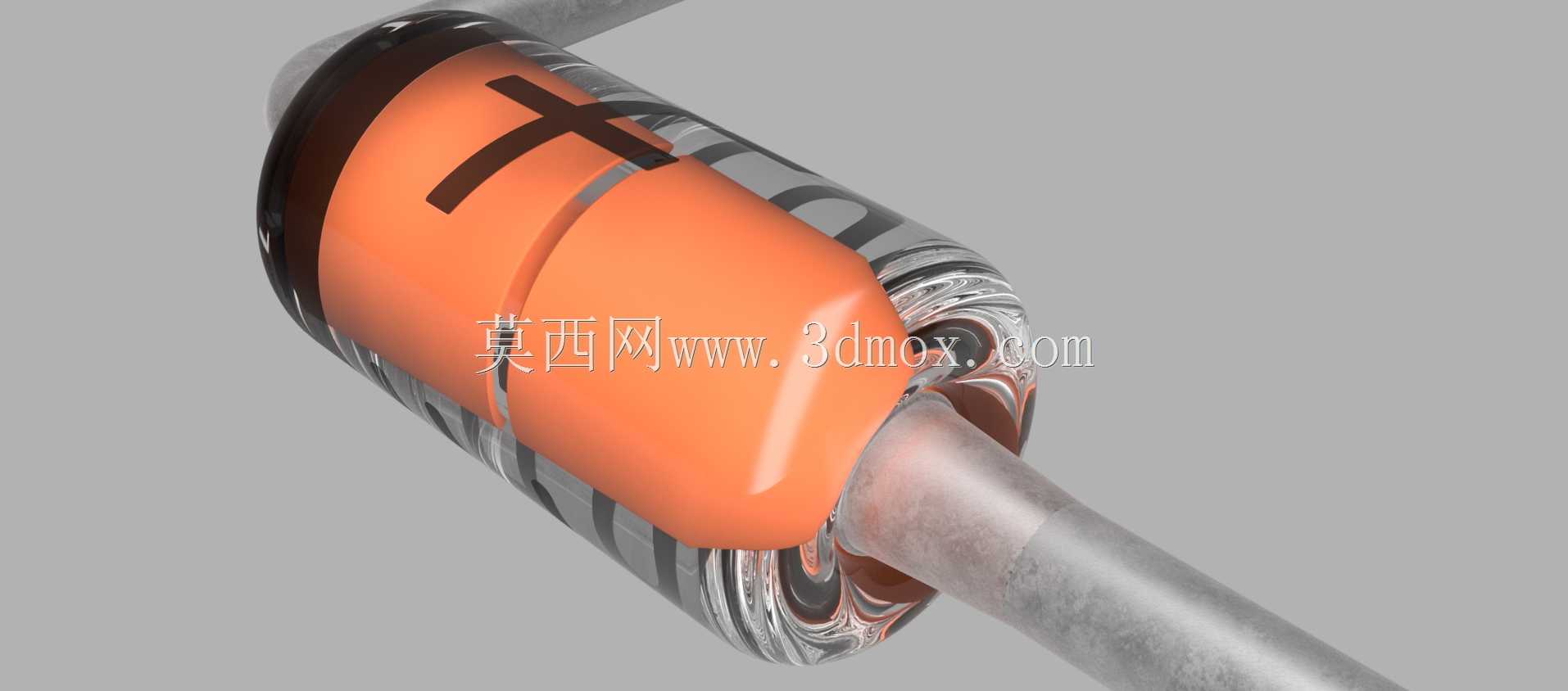

　　本次建模过程没有直接套用标准封装的简化参数，而是先拆解了实物二极管的完整结构层级：最外层的透明玻璃套筒是整个器件的绝缘密封主体，建模时先确定玻璃管的内外径参数，保证管壁厚度符合玻封器件的常规工艺范围，避免出现管壁过薄不符合实际生产逻辑的问题；玻璃管内部的半导体芯片是核心功能区，虽然外部不可见，但建模时仍按照实际键合结构做了内部腔体的预留，保证玻璃管两端的金属封接端与内部腔体的尺寸匹配，不会出现金属端盖嵌入腔体过深挤压芯片空间的错误。两端的金属电极部分做了差异化的标识设计，对应实物负极侧的黑色环标区域，建模时将黑色标识环做了独立的实体分层，而非简单的贴图处理，保证在剖切视图、爆炸视图展示时，标识环的厚度、装配位置与实物完全一致，不会出现贴图随曲面变形错位的问题。

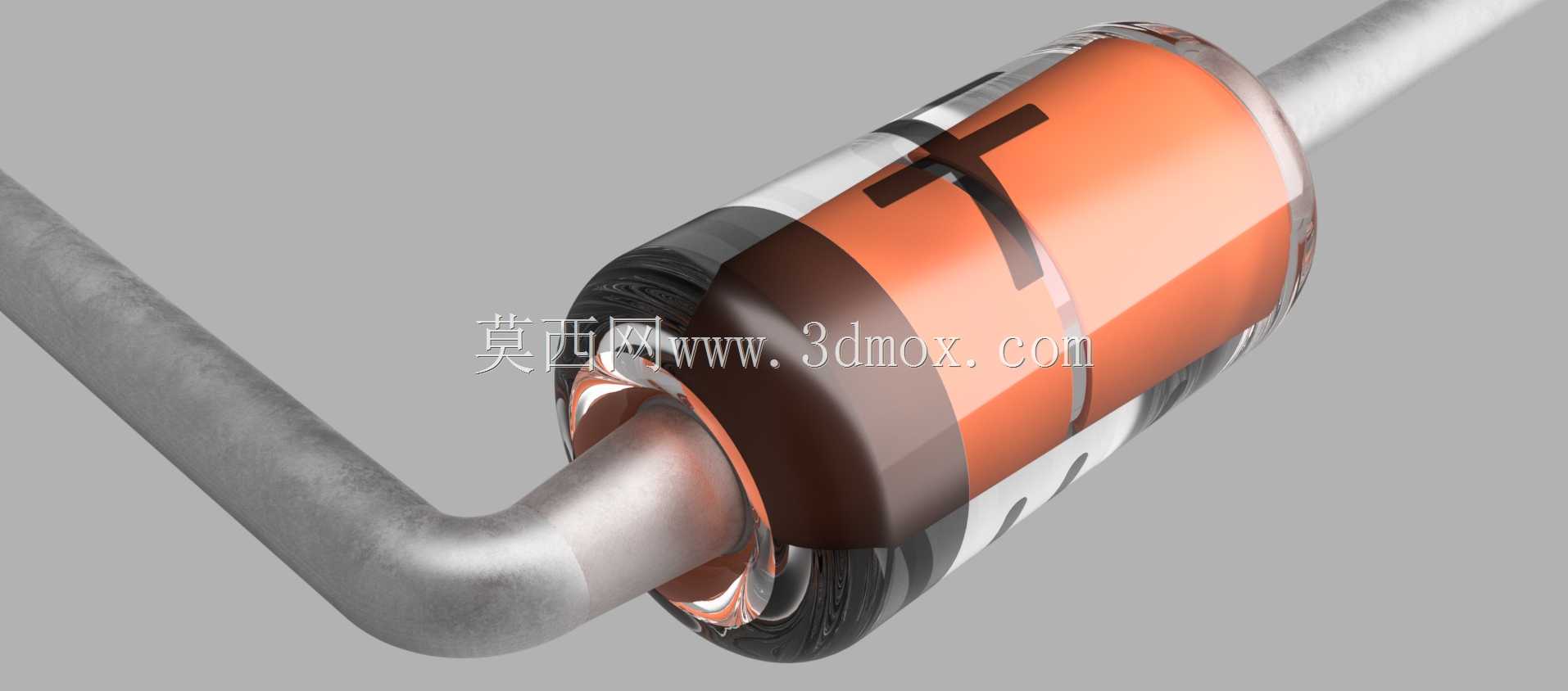

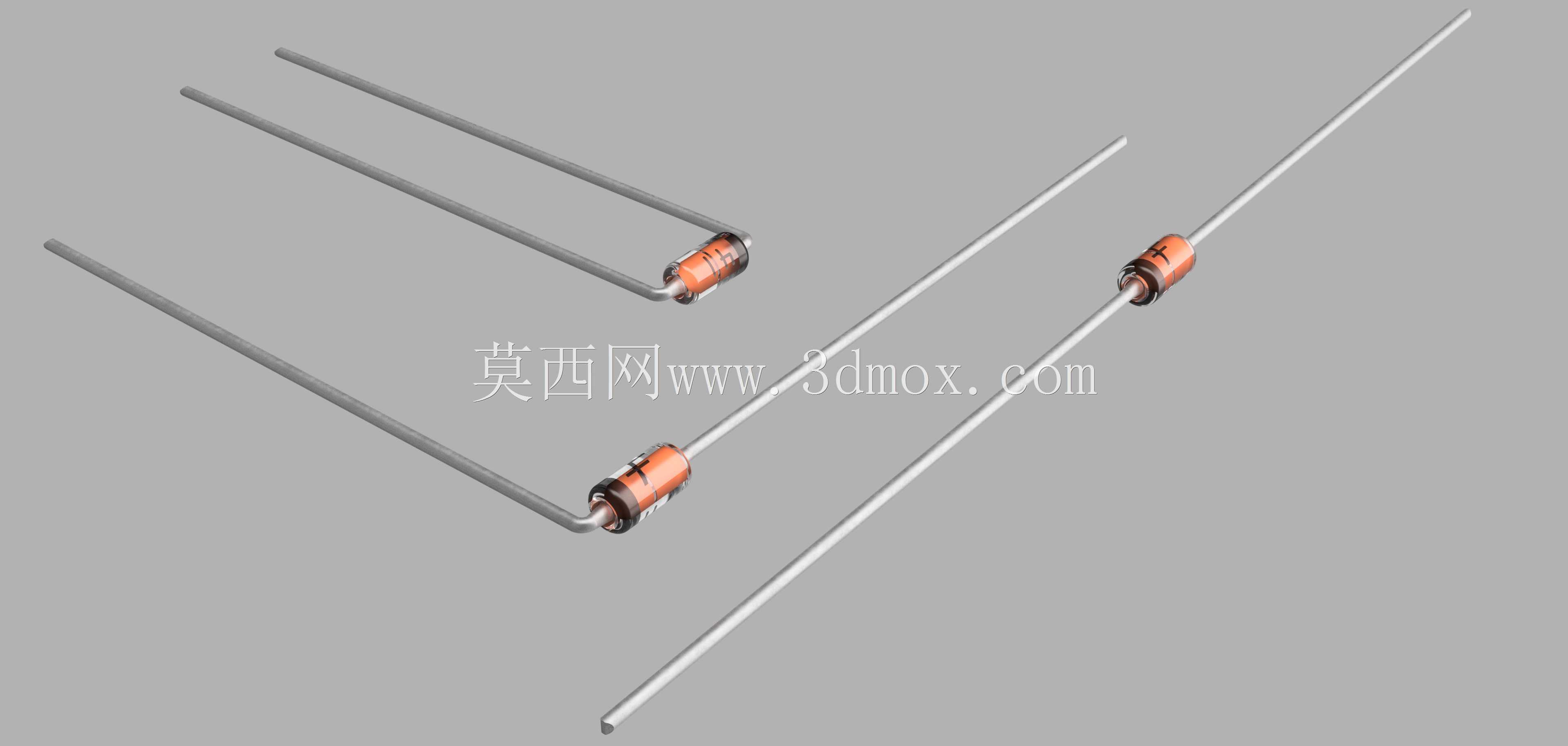

　　引脚部分的建模是本次设计的重点，区别于标准库中默认的直插引脚形态，本次模型还原了实际生产中波峰焊前的引脚弯脚成型状态，引脚的弯折半径按照PCB板插装的常规工艺要求设置，避免弯折半径过小导致引脚金属疲劳断裂的设计缺陷，引脚伸出玻璃管的长度、弯折后到PCB安装面的高度都按照常规2.54mm间距插装的尺寸边界设置，既可以直接用于直插板卡的装配仿真，也可以通过参数调整快速切换为直脚未成型的编带包装状态，适配不同生产阶段的仿真需求。引脚表面的金属质感做了分区域处理，与玻璃封接的根部区域做了轻微的氧化层质感区分，引脚末端的沾锡区域做了圆角过渡处理，还原实际元件切脚、沾锡后的端面形态，不会出现直角切边的生硬建模痕迹。

　　模型的外观细节处理上，玻璃管的表面做了轻微的工艺倒角，还原玻封器件生产过程中两端的烧封圆角，避免出现尖锐直角的不符合工艺逻辑的结构；管身的极性标识字符按照实物的印刷位置、字体比例做了曲面贴合处理，字符的凹陷深度按照实际激光打标的参数设置，在渲染时可以呈现出真实的刻印质感，而非浮于表面的贴纸效果。针对渲染需求，模型给玻璃材质设置了准确的折射率参数，配合内部半导体芯片、金属电极的材质分层，在光线照射下可以呈现出真实玻封器件的透光、折射效果，金属电极的镀层质感区分了镀锡引脚与可伐合金封接端的材质差异，不会出现整个金属部分同一种材质的失真问题。

　　从安装适配的角度，模型的整体尺寸边界严格控制在实物的公差范围内，玻璃管的最大外径、总长度、引脚直径都符合行业通用的1N4148直插器件尺寸规范，在PCB装配仿真中，可以直接调用该模型检查引脚与周边贴片电容、电阻的间隙，检查弯脚部分是否会与PCB上的走线、丝印层产生干涉，也可以用于手工焊接实训的仿真教学场景，让学员直观了解二极管的结构组成、极性标识位置、弯脚成型的标准形态。在做产品内部结构展示时，高精度的模型可以清晰呈现二极管在壳体内的安装位置，避免出现装配时引脚顶到外壳内壁、或是与其他结构件产生挤压的设计问题，相较于通用库的简化模型，该模型的细节完整度可以覆盖从结构设计、装配校验到渲染展示、教学演示的全流程使用需求，不需要使用者再针对特定场景做二次细节补全。

　　建模过程中还考虑了不同使用场景的调用便利性，整个模型的实体分层按照结构装配逻辑划分，玻璃管、金属封接端、标识环、引脚、内部芯片都做了独立的实体分组，使用者可以根据需求快速隐藏部分结构做剖切展示，也可以直接修改引脚的弯折角度、长度参数，适配不同安装高度、不同弯脚方向的设计需求，不需要重新建模。所有的倒角、圆角参数都按照实际加工工艺设置，没有出现无法开模、不符合生产逻辑的尖锐结构，模型的曲面连续性达到G2级别，在做高质量渲染、3D打印实物模型时，不会出现曲面断层、棱角生硬的问题，完全满足工业级的建模精度要求。
