步进器丝杠连接用刚性夹紧耦合件

　　在小型数控进给、桌面级精密传动、3D打印轴系、小型自动化滑台的传动链路搭建中，步进电机输出轴与传动丝杠的同轴连接始终是影响传动精度的核心环节，这类刚性夹紧式耦合件正是针对小扭矩、高同轴度要求的直连场景设计，区别于传统顶丝固定的联轴器易打滑、损伤轴表面的缺陷，该结构采用剖分式夹紧设计，可在不破坏轴表面的前提下实现无间隙的扭矩传递。

　　从实际应用场景来看，这类耦合件多用于安装空间紧凑、传动扭矩不大但对回差控制有要求的场合，比如小型雕刻机Z轴进给、桌面型点胶设备的滑台传动、实验室小型位移台的轴系连接，这类场景往往没有太大的冲击载荷，但需要长期运行下不出现轴连接松动，避免进给定位出现偏差。

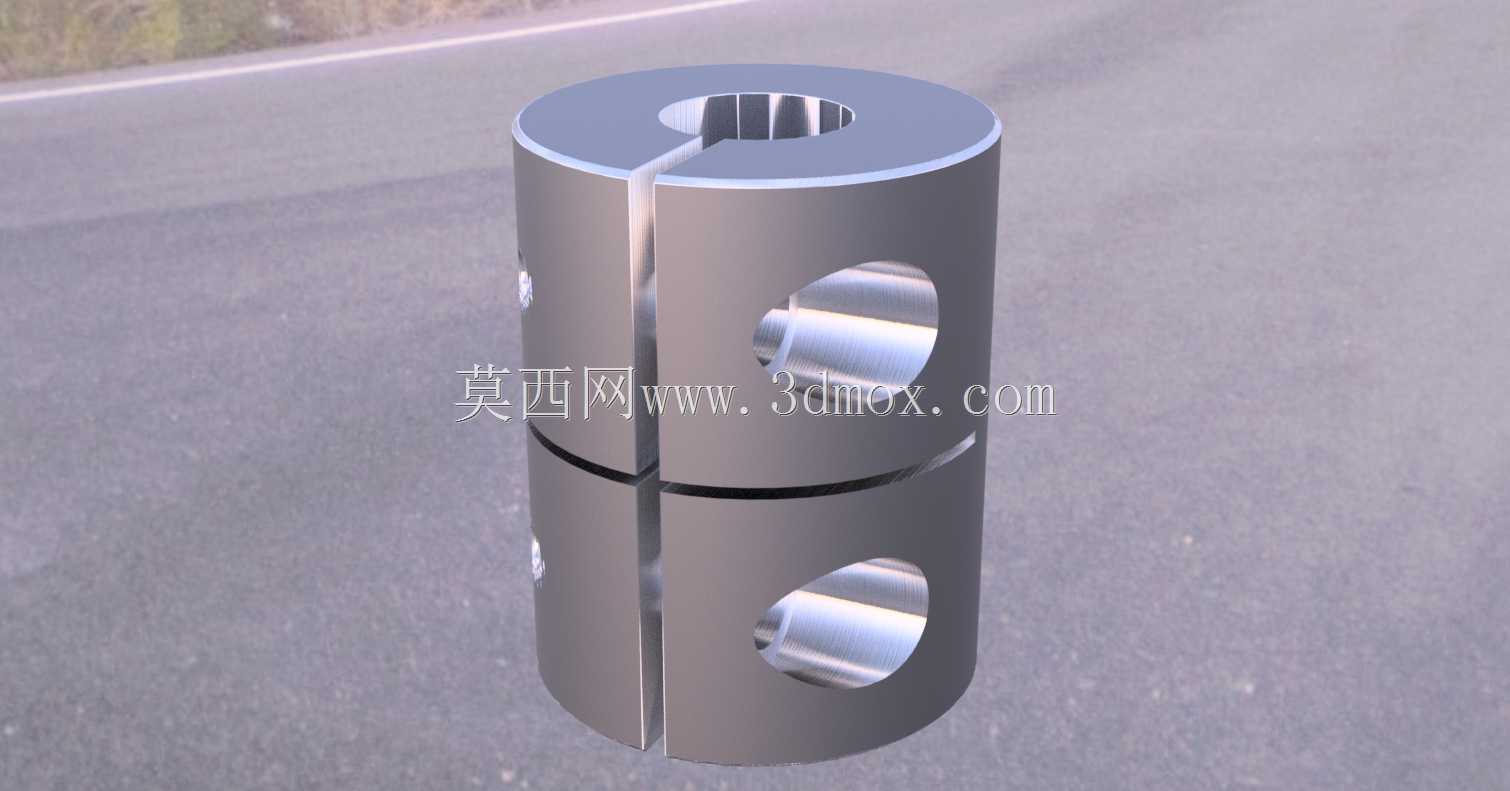

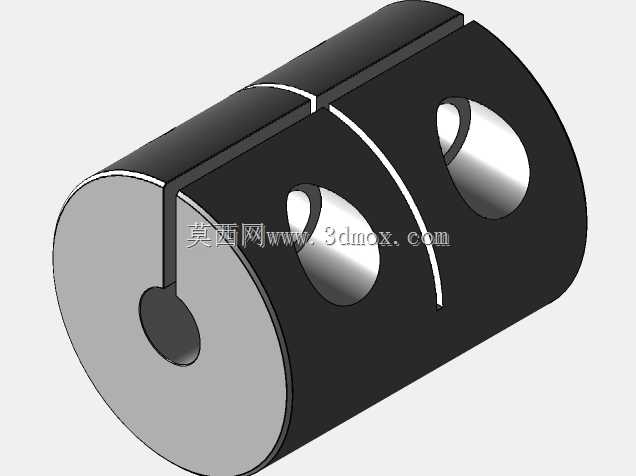

　　结构设计上，整体采用一体式圆柱剖分结构，沿轴向开设通缝，两个半体通过径向的锁紧螺钉实现抱紧，两端分别对应步进电机输出轴和丝杠的轴径开设安装孔，其中电机端的孔位加工有适配D型轴的扁位结构，避免大加速度启停时轴与耦合件之间出现相对转动；中间段保留完整的刚性连接段，没有设置弹性补偿结构，这一设计思路是针对小轴距安装、两轴对中精度可通过安装座加工保证的场景，刚性连接的扭转刚度远高于弹性联轴器，在小进给量的传动中不会出现弹性形变带来的进给滞后。

　　安装边界方面，耦合件的外径尺寸控制在适配42型、57型常规步进电机的安装空间范围内，不会与电机端盖、丝杠支撑座的安装结构产生干涉，轴向长度根据适配的轴径范围做了对应匹配，安装时不需要对轴端做额外的键槽加工，只需要将两端轴分别插入对应孔位，交替拧紧径向的锁紧螺钉即可完成固定，相比键连接的装配方式，现场调整的灵活度更高，当需要更换不同轴径的电机或丝杠时，只需要调整孔位的加工尺寸即可适配，不需要重新设计整体连接结构。

　　实际使用中，这类剖分式夹紧耦合件的锁紧力完全来自螺钉拧紧后剖分缝产生的抱紧力，设计时需要控制剖分缝的宽度在0.1-0.2mm之间，既保证螺钉拧紧时两瓣结构有足够的变形量抱紧轴面，又不会因为缝宽过大导致结构刚性下降；径向的锁紧螺钉采用内六角圆柱头螺钉，螺钉孔做沉头处理，保证螺钉拧紧后头部不超出耦合件外圆，避免旋转过程中刮碰周边的布线或结构件。

　　从传动特性来看，因为没有弹性缓冲结构，这类耦合件对两轴的同轴度偏差容忍度较低，所以在安装时需要保证电机轴与丝杠的同轴度偏差控制在0.05mm以内，否则长期运行会加大轴承的径向载荷，导致支撑轴承过早磨损；但也正是因为刚性连接的特性，其传动的响应速度更快，步进电机的转动角度可以无滞后地传递到丝杠上，在需要频繁正反转、小位移进给的场合，能够有效减少传动链路的空程误差，提升进给定位的重复精度。

　　不同于大扭矩传动用的膜片联轴器、梅花联轴器，这类小型刚性夹紧耦合件的结构更简单，加工成本更低，自身的转动惯量更小，对于小功率步进电机来说，不会因为联轴器自身惯量过大导致电机启停负载增加，非常适合小负载、高精度的直连传动场景，在桌面级自动化设备的轴系设计中，这类结构已经逐步替代传统的顶丝式刚性联轴器，成为小轴径直连传动的首选连接方案。
