CR系列3D打印机Z轴导螺杆顶部安装座

项目分类:3D打印机 发布时间:2023-08-05 ID:704882
  • CR系列3D打印机Z轴导螺杆顶部安装座
  • CR系列3D打印机Z轴导螺杆顶部安装座
  • CR系列3D打印机Z轴导螺杆顶部安装座
  • CR系列3D打印机Z轴导螺杆顶部安装座
  • CR系列3D打印机Z轴导螺杆顶部安装座
  • CR系列3D打印机Z轴导螺杆顶部安装座

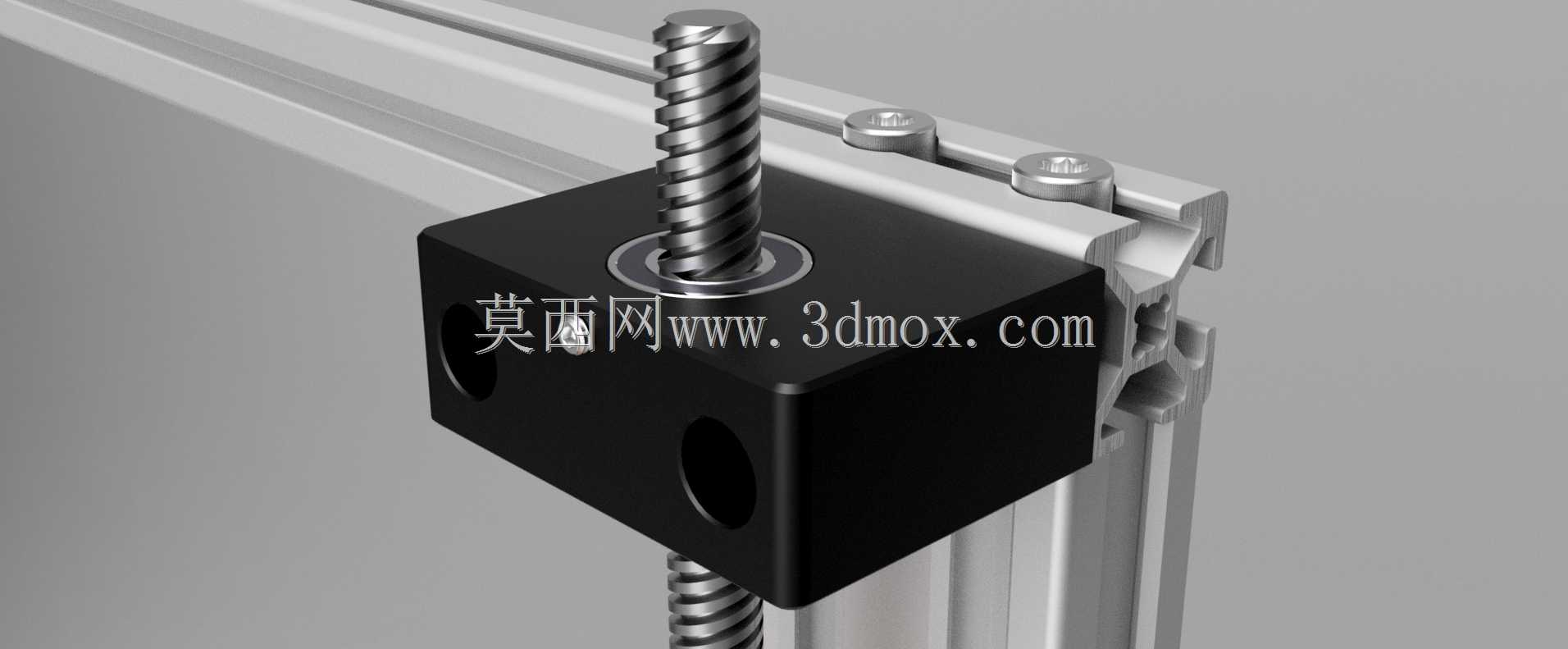

  在桌面级FDM3D打印机的Z轴传动系统中,导螺杆的顶部支撑结构直接决定了Z轴运动的同轴度与运行稳定性,这款适配CR-10、CR-10S等机型的Z轴导螺杆顶部安装座,正是针对原有机型Z轴上端无有效径向支撑、高速打印时导螺杆易出现径向摆动、层纹误差增大的痛点做的结构优化设计。从实际装机场景来看,该部件安装在打印机Z轴立式铝型材框架的顶部横梁位置,承担导螺杆上端的径向限位与轴承承载功能,将原有导螺杆的悬臂支撑结构改为两端简支结构,可大幅降低导螺杆在高速升降过程中的挠曲变形量,尤其在打印高度超过200mm的大尺寸模型时,能有效减少Z轴方向的层错、波纹等打印缺陷。从结构设计逻辑来看,主体采用方块式一体式构型,没有多余的外凸结构,

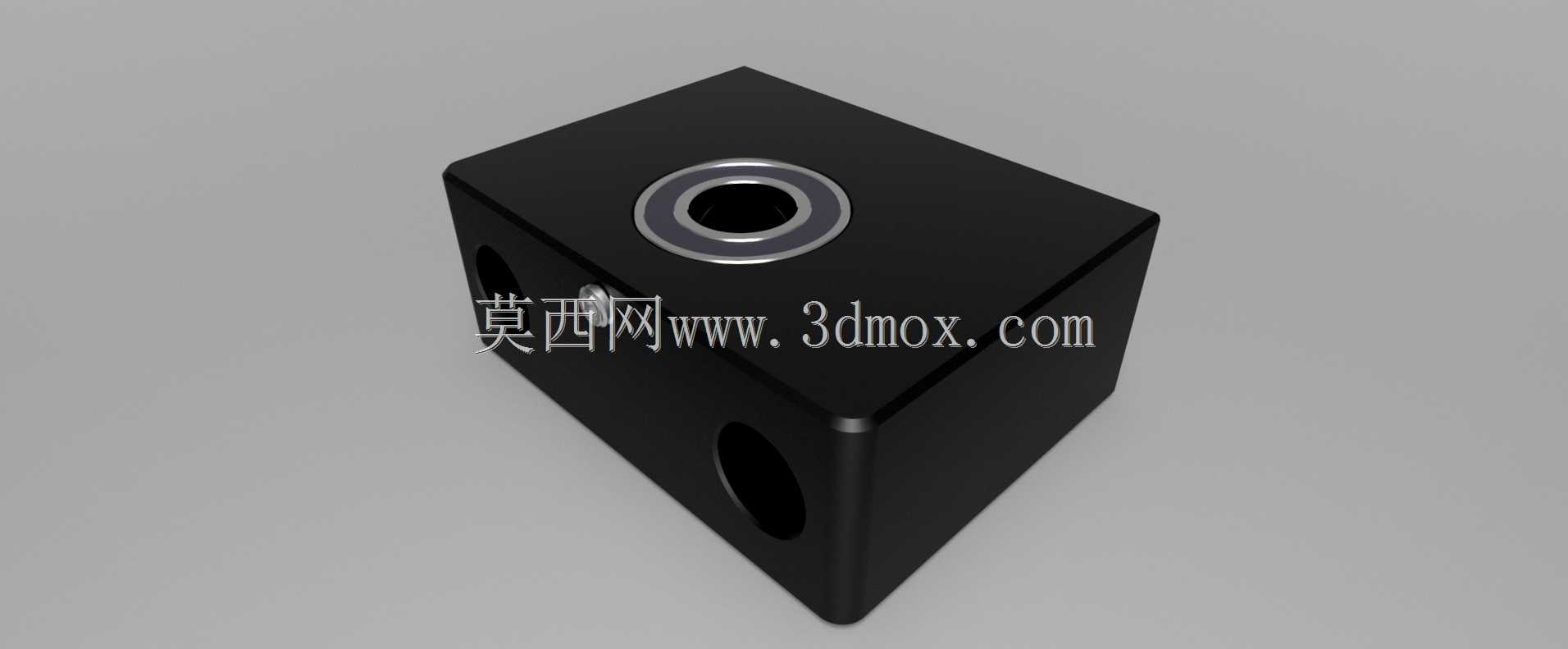

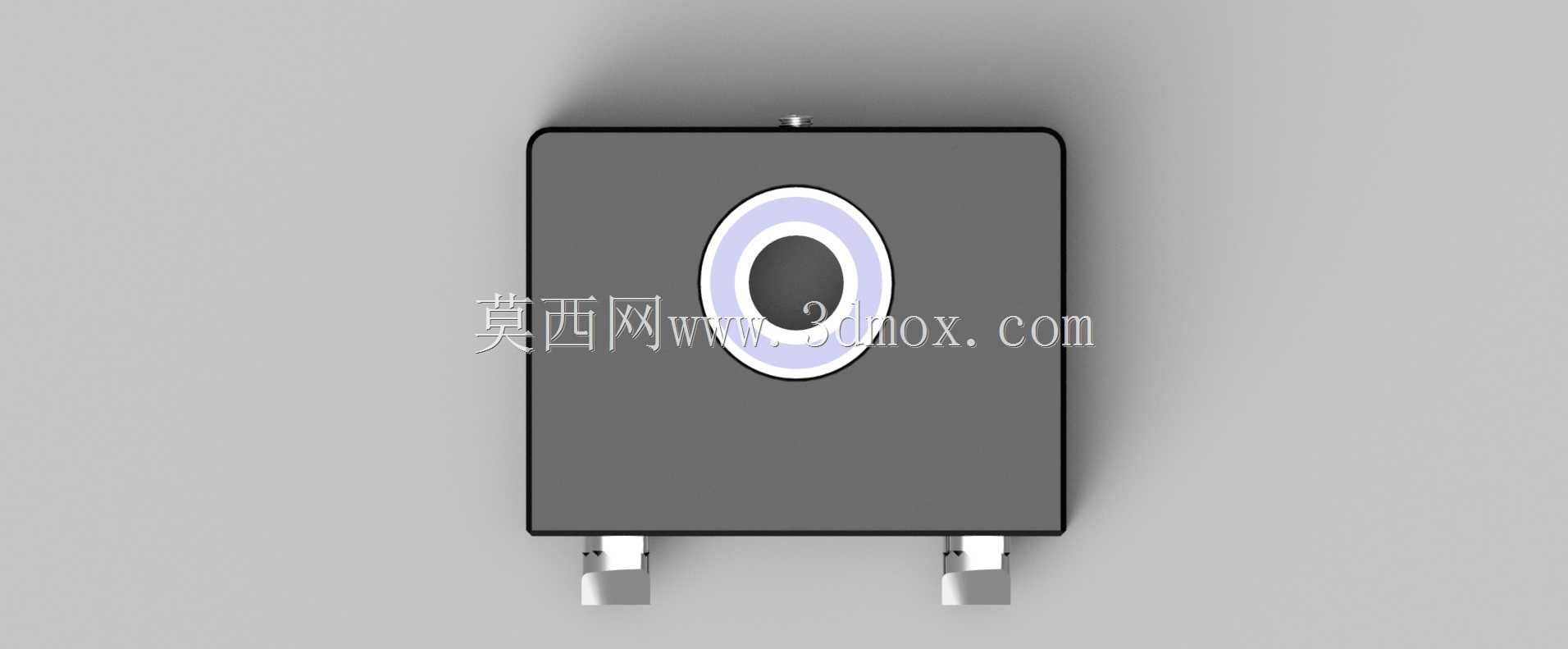

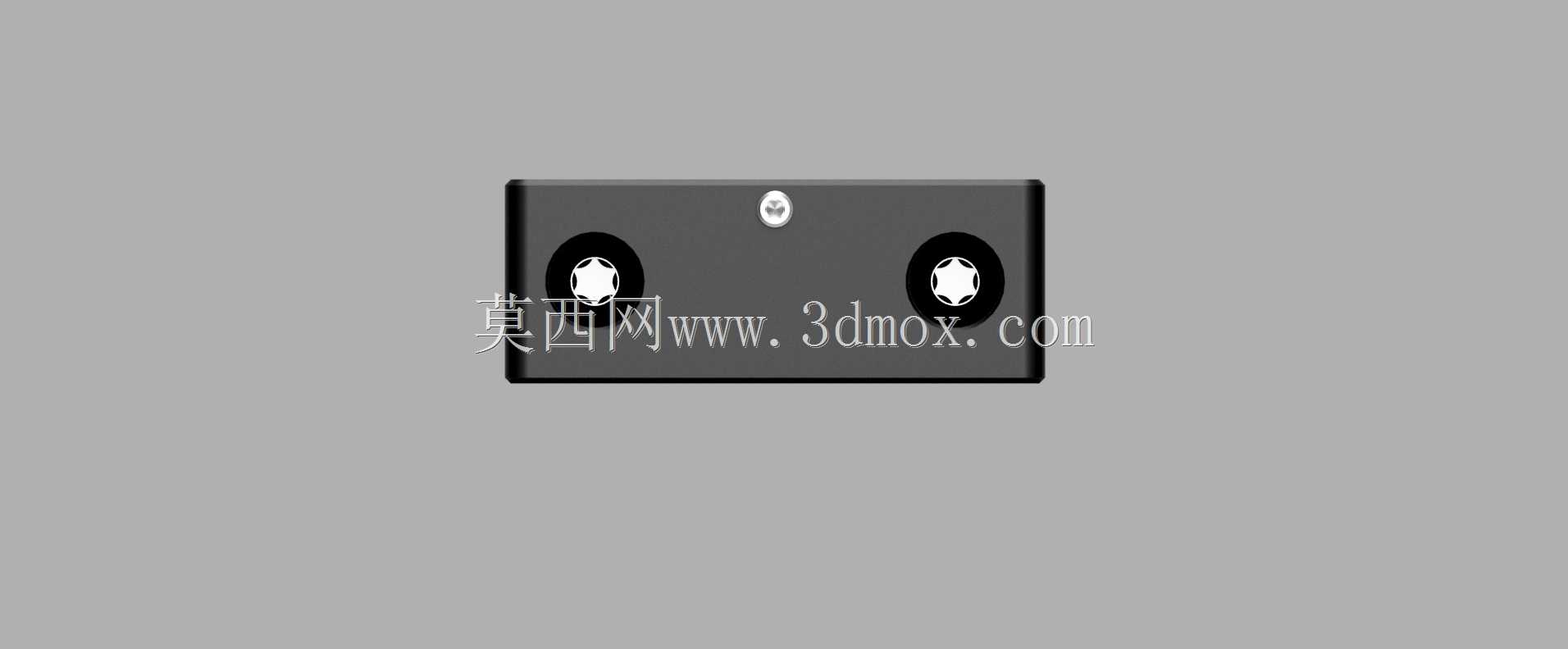

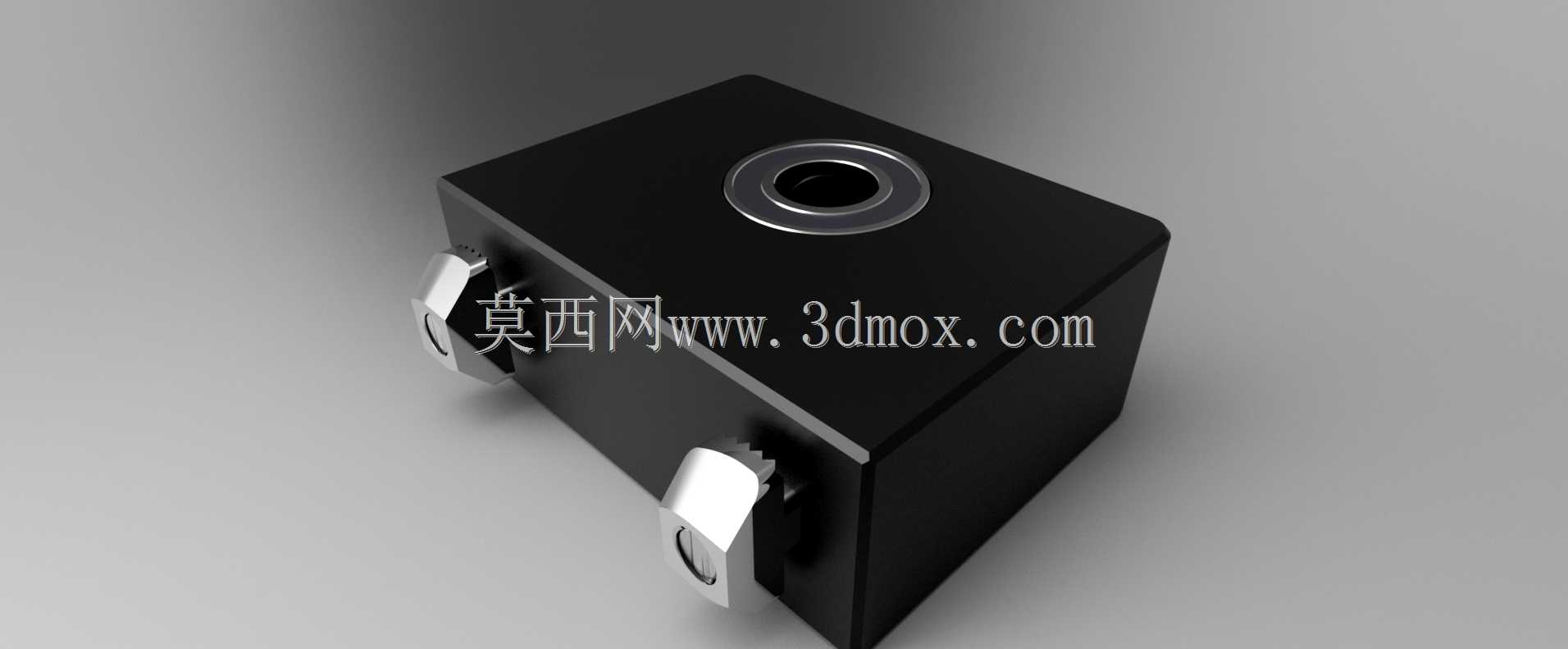

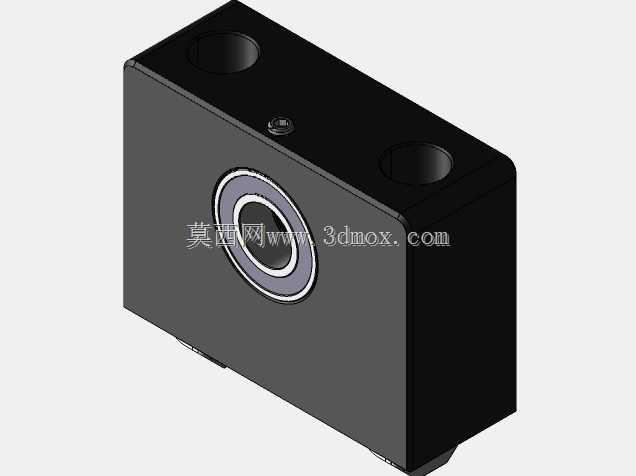

  可直接贴合2020或4040系列铝型材的安装平面,不需要额外设计转接支架,降低安装复杂度。中心位置设计有标准轴承安装沉孔,可嵌入常用的微型深沟球轴承,轴承内孔与导螺杆的光轴段过渡配合,既保证导螺杆转动时的径向约束,又不会额外增加转动阻力,避免Z轴电机负载过大导致的丢步问题。部件侧面设计有垂直于中心孔的横向通孔,用于穿设锁紧顶丝,安装时可通过顶丝固定轴承外圈,防止轴承在长期往复转动中出现轴向窜动,同时也方便后期维护时快速更换磨损的轴承。从安装边界尺寸来看,主体方块的边长控制在40mm以内,不会占用顶部框架过多的安装空间,不会与挤出机走线、顶部料架等其他部件产生干涉,安装孔位完全匹配CR系列机型原有顶部横梁的孔距,

  用户不需要对原有框架做二次打孔或打磨处理,可直接替换原有简易固定件完成升级。在实际使用场景中,不少DIY玩家在给CR10系列机型加装双Z轴传动、更换更大导程的导螺杆或者提升Z轴打印速度时,都会遇到上端支撑不足的问题,这款安装座的结构强度足够支撑8mm直径导螺杆在最高300mm/s的Z轴移动速度下的稳定运行,方块式的实体结构相比常见的钣金折弯支架有更好的抗振性能,不会因为Z轴频繁启停产生结构共振。设计时还考虑了安装公差适配问题,轴承安装孔的公差带选用H7级精度,既保证轴承可以顺利压入,又不会出现过松导致的轴承跑外圈问题,侧面的顶丝孔采用M3标准螺纹,可使用通用的内六角扳手完成锁紧操作,不需要特殊工具。从功能特性上看,

  该部件除了承担导螺杆的径向支撑作用,还能对Z轴的运动同轴度起到校正作用,安装时可通过微调安装座的固定位置,校正导螺杆与Z轴直线导轨的平行度,避免导螺杆转动时出现卡顿、受力不均的情况,延长Z轴螺母的使用寿命。相比3D打印自制的PLA材质支撑座,这种工业化设计的安装座结构刚性更强,不会因为长期受力出现蠕变变形,能长期保持支撑精度,尤其适合长时间连续打印的工况,避免因为支撑件变形导致Z轴精度逐步下降。在结构细节上,所有棱边都做了小尺寸的倒角处理,安装时不会划伤线材或者操作人员的手部,各个安装面的平面度控制在0.1mm以内,保证安装后与铝型材表面完全贴合,不会出现倾斜导致的轴承偏载问题。
