3D打印机壁挂式灯丝卷轴固定支架

　　日常桌面级FDM3D打印作业场景中，耗材卷轴的放置合理性直接影响送丝顺畅度，不少桌面机型出厂未配置外置料架，或是原配料架位置局促，更换大重量耗材卷时操作不便，甚至会因为卷轴转动阻尼不均引发送丝卡顿、打印层纹异常等问题，这款壁挂式灯丝线轴支架正是针对这类实际使用痛点设计的外置支撑结构。

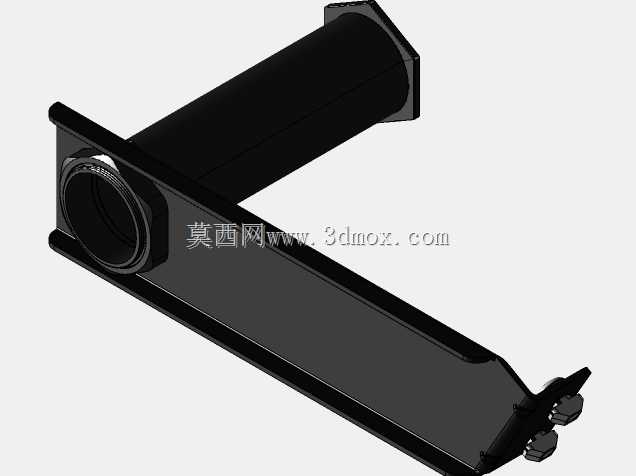

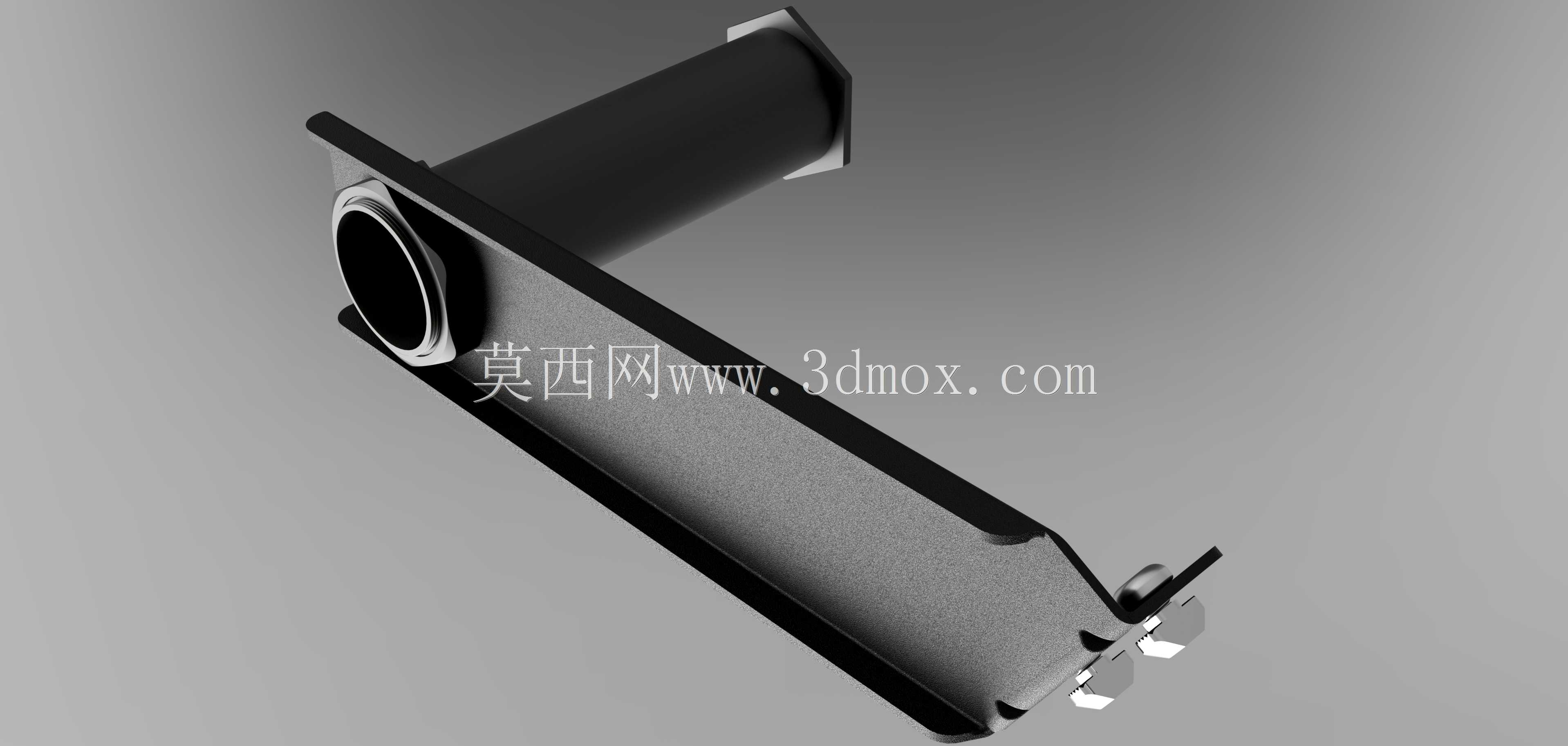

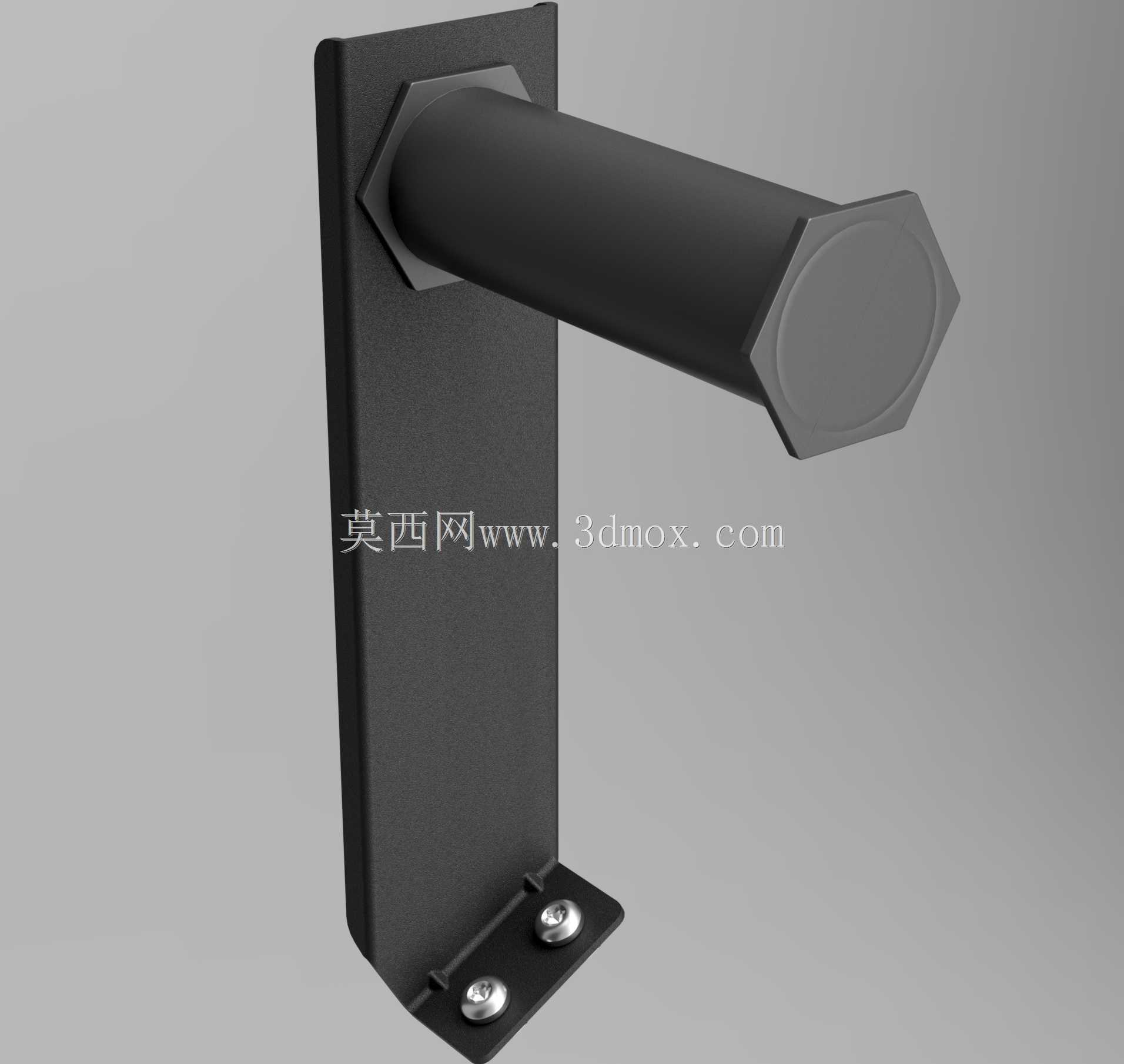

　　从结构设计逻辑来看，这款支架采用壁挂侧装的布局思路，区别于常见的桌面放置式料架，直接利用设备旁的垂直立面完成固定，能够充分释放桌面操作空间，尤其适合桌面摆放空间局促、多台设备并排布置的小型工作室场景。支架主体分为垂直安装背板与水平承托轴两个核心部分，垂直背板采用平板式结构，底部设置带两个安装孔的折边，既可以通过M5规格螺钉固定在型材框架、墙面或是设备侧方的钣金面上，双孔固定的形式也能避免支架受料卷重量影响发生偏转，保证承托轴始终保持水平状态，不会因为轴体倾斜导致料卷转动时出现轴向窜动。

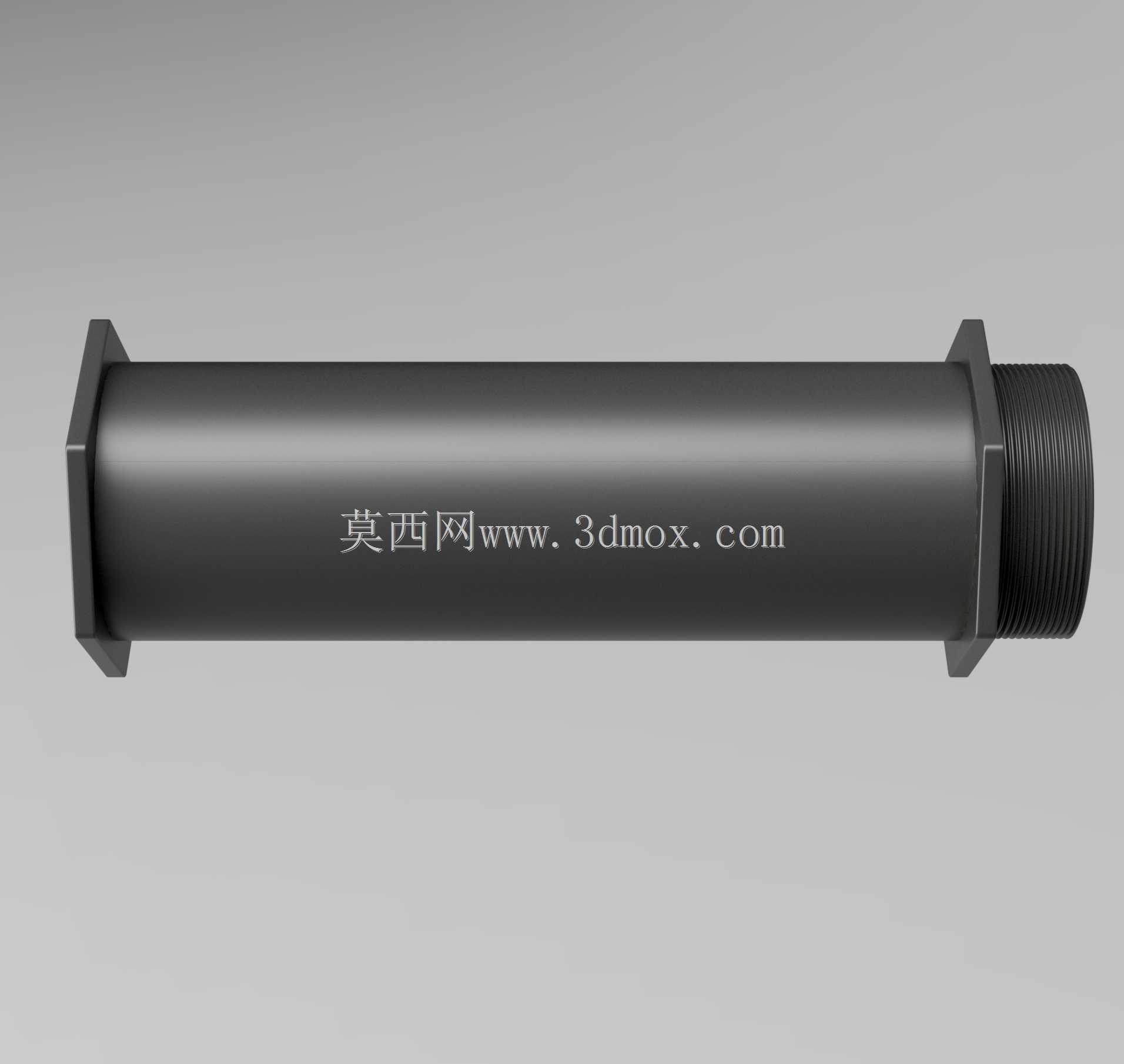

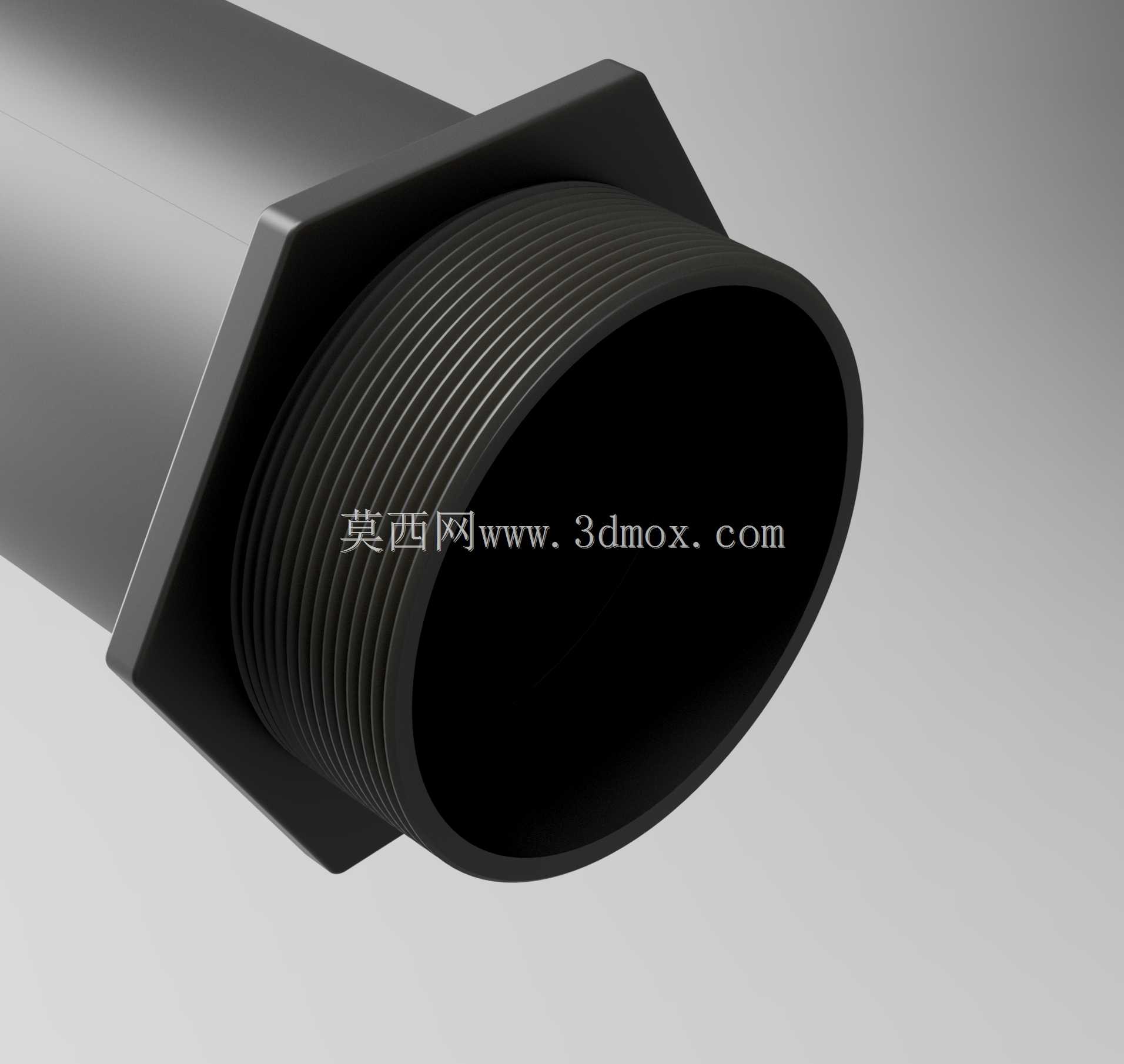

　　承托轴部分采用六角防转结构设计，轴体根部与背板的六角沉孔配合，不需要额外的防转销或是紧定螺钉就能限制轴体自身的转动，料卷套入后转动时不会带动轴体跟转，能够减少不必要的摩擦损耗。轴体端部设置六角形挡边，直径大于常规1kg装灯丝卷轴的中心孔径，能够对套入的料卷形成轴向限位，避免打印过程中料卷转动时从轴端滑脱，不需要额外加装轴端挡圈，简化了安装与更换料卷的操作步骤，更换耗材时只需要将料卷对准轴体套入即可，不需要拆装额外的紧固件。

　　从安装边界与适配性来看，这款支架的承托轴长度适配常规1kg装标准灯丝卷轴的宽度，轴体直径匹配市面上绝大多数通用耗材卷的中心安装孔径，针对部分原厂适配M4安装螺钉的使用场景，设计时调整了安装孔的适配规格，可兼容M5螺钉的安装需求，用户不需要额外对安装孔进行扩孔或是攻丝处理，就能直接在常规的铝型材框架、木质工作台侧立面、墙面置物架等位置完成固定。安装时只需要保证背板固定面的平面度误差不超过1mm，就能保证承托轴的水平度，料卷套入后转动阻尼均匀，不会出现一侧卡滞的情况，送丝过程中耗材能够顺畅从卷轴上退绕，不会因为料架的阻力导致送丝齿轮打滑，引发打印缺料、断丝等故障。

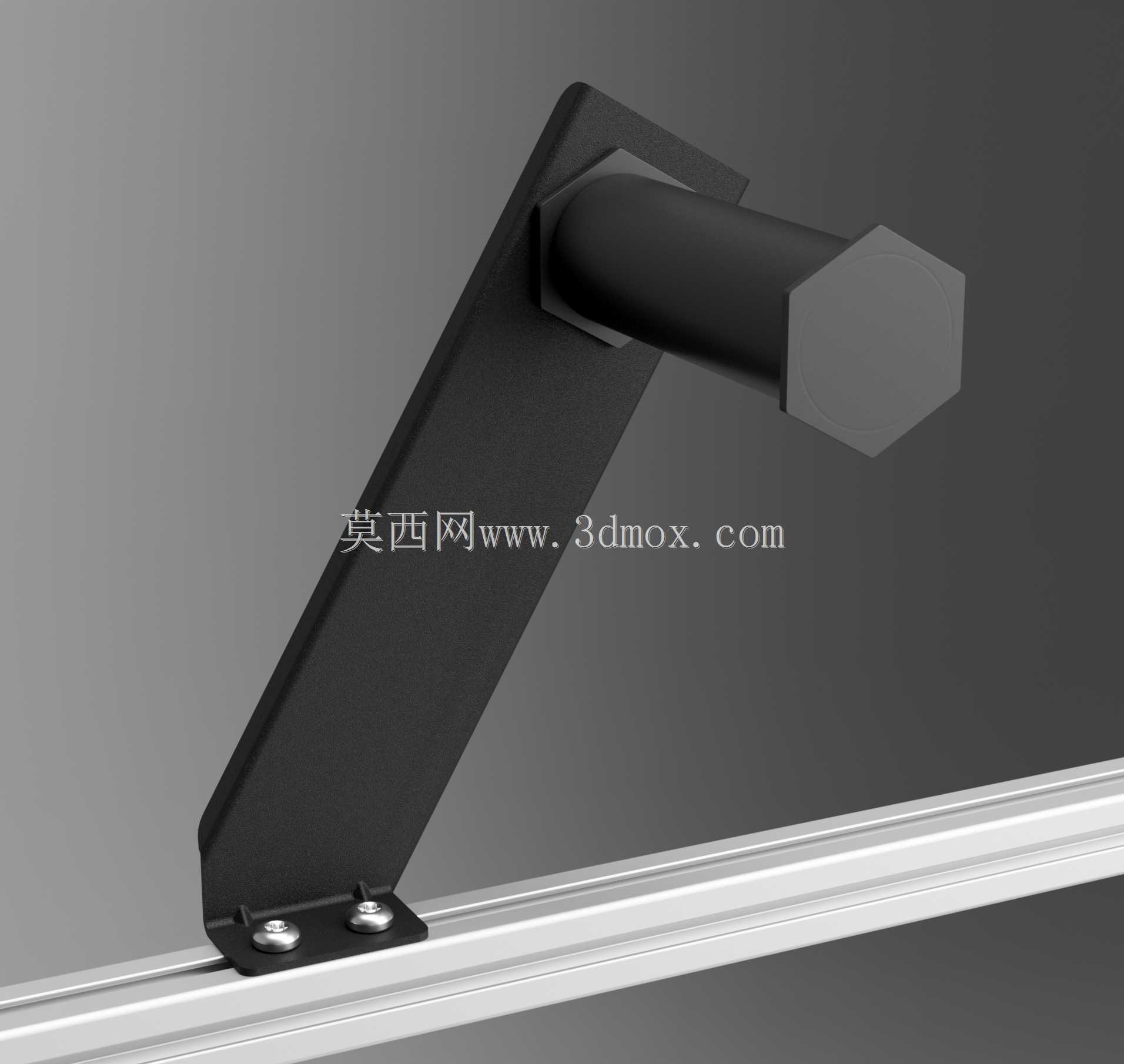

　　实际使用过程中，这种壁挂式支架的布置位置灵活性很高，既可以安装在3D打印机的左侧或右侧框架上，缩短送丝路径，减少耗材从料架到挤出机的弯折角度，避免耗材因为弯折半径过小产生脆断，尤其是打印PLA、PETG这类低温耗材时，过长的送丝路径容易加大送丝阻力，近距离布置的支架能够有效降低挤出机的负载；也可以安装在设备旁的墙面上，适配多台设备共用料架的使用场景，或是放置大重量的3kg、5kg装大规格耗材卷，避免桌面放置式料架因为承重不足发生倾倒。

　　结构细节上，支架整体采用一体化的结构设计，没有多余的活动零部件，不存在长期使用后零部件松动、脱落的风险，承托轴的表面做了平滑处理，没有尖锐的棱角，套入料卷时不会刮伤耗材卷的内圈，也不会因为轴面粗糙加大料卷转动的阻尼。背板与承托轴的连接位置做了加强处理，能够承受最大5kg的料卷重量，不会因为长期承重出现轴体下弯的变形问题，保证长期使用的结构稳定性。相较于市面上常见的滚轮式料架，这种固定轴式的支架结构更简单，没有滚轮转动的异响，也不会因为滚轮卡滞导致料卷无法顺畅转动，日常维护只需要定期擦拭轴面的灰尘即可，不需要对活动部件加注润滑脂，适配长时间连续打印的作业需求，即便是数百小时的连续打印作业，也能稳定支撑料卷完成送丝支撑。
