五孔2020系列T型铝型材连接支架

　　在工业铝型材框架搭建的各类场景中，T型连接支架是实现型材垂直拼接、转角加固的核心配件之一，这款适配2020系列铝型材的五孔T型支架，主要面向轻型自动化设备机架、3D打印机框架、小型工作台、桌面级工装夹具架的搭建需求，解决两根2020铝型材T型垂直交汇时的连接强度不足、拼接对位偏差的问题。

　　从实际使用场景来看，这类支架常被用在型材框架的层板支撑位、侧装附件的转接位、框架转角的加固位，比如桌面型小型输送线的侧边挡条安装基座、小型检测设备的外框架转角连接、DIY类工业教具的框架拼接，都可以用到这类T型支架。相比单孔或两孔的连接片，五孔的设计可以在T型的两个连接臂上分别分配安装孔位，其中一个连接臂对应单根型材的槽道，布置两个安装孔，另一个连接臂对应垂直方向的型材，布置三个安装孔，安装时可以通过不同孔位的螺栓锁紧，分散连接点的受力，避免长期受载后连接位出现松动偏移。

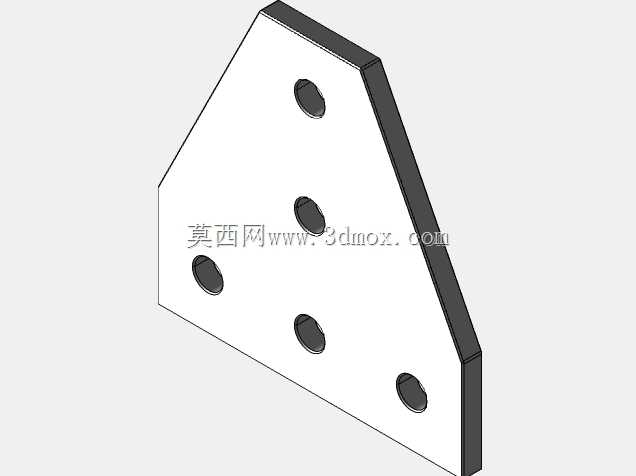

　　设计层面，这款支架采用挤压铝型材裁切后加工沉孔的工艺制作，整体为平板式结构，没有多余的凸起结构，安装后可以完全贴附在铝型材的槽道表面，不会突出型材外表面影响后续外封板、附件的安装。五个安装孔均做了沉头处理，适配2020铝型材常用的M5内六角螺栓，螺栓锁紧后头部可以完全埋入沉孔内，保证支架表面平整，不会出现螺栓头剐蹭管线、操作人员的问题。支架的外形轮廓做了切角处理，对应T型交汇位置的型材转角避让，安装时不会和型材的圆角棱边发生干涉，能够完全贴合两根型材的相邻表面，保证连接的贴合度。

　　从安装边界来看，这款支架的厚度适配2020铝型材的槽道深度，安装后不会占用型材槽内的过多空间，不会影响后续螺母在型材槽内的滑动调整。两个连接臂的长度分别对应2020铝型材的槽孔间距，孔位中心距严格匹配2020型材的标准槽距，安装时不需要额外打孔对位，只需要将T型螺母提前塞入铝型材槽道，对准支架上的沉孔穿入螺栓锁紧即可，单人即可完成安装操作，不需要额外的辅助定位工装。

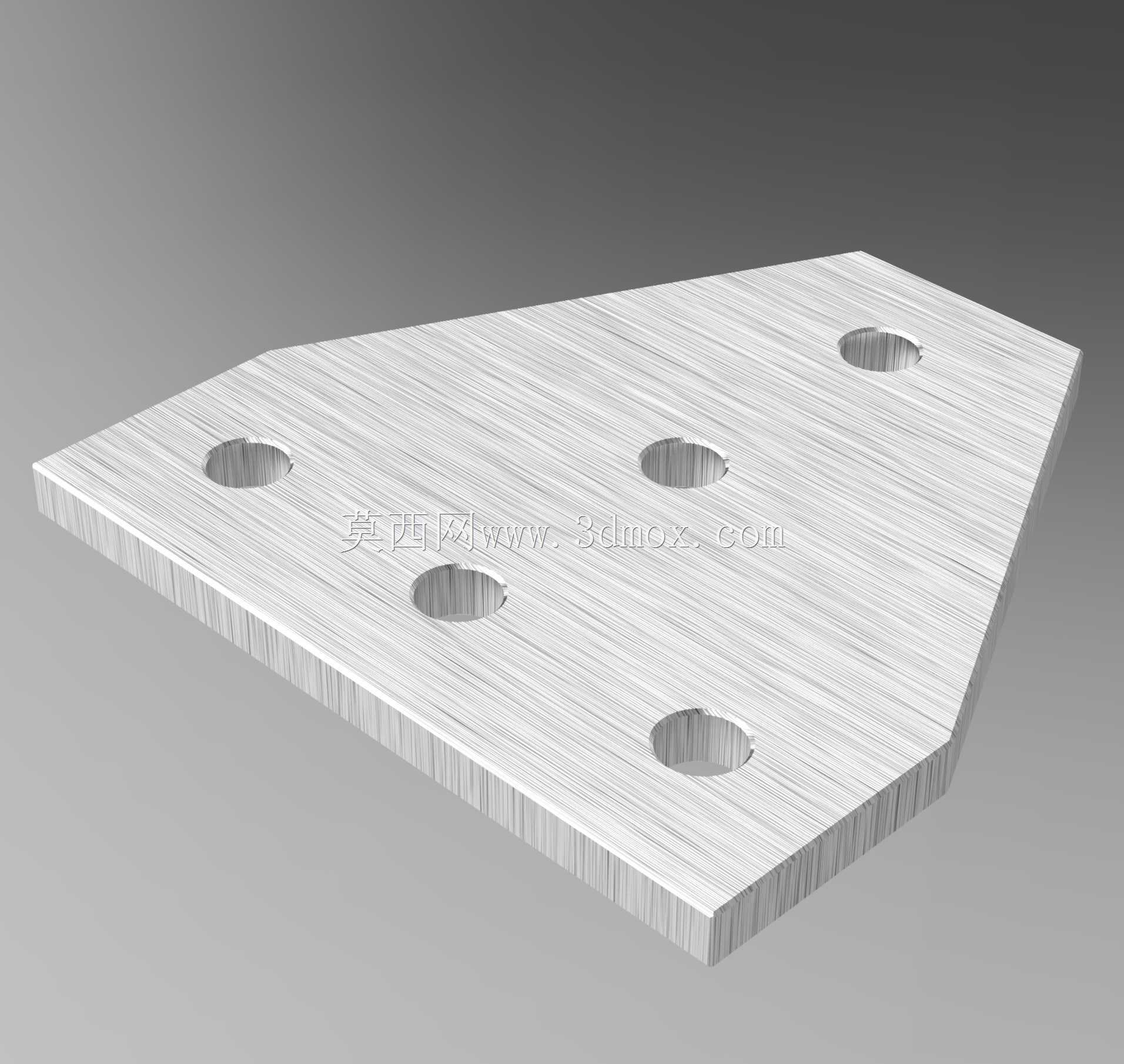

　　在实际选型使用时，这类支架适合承受静态载荷或者低频次动态载荷的连接位，如果是需要承受高频振动、大载荷冲击的连接位，还可以搭配角槽连接件同时使用，进一步提升连接刚性。相比采用焊接方式连接铝型材，使用这类支架拼接的框架可以随时拆卸调整，不需要破坏型材本身的结构，后期改造框架结构时只需要松开螺栓即可调整位置，材料可以重复利用，大幅降低框架搭建和改造的成本。支架表面保留了铝型材挤压后的自然拉丝纹理，没有额外做喷涂处理，导电性能良好，在需要做框架接地的设备场景中，可以直接通过支架实现不同型材段之间的导电连通，不需要额外加装跨接线。

　　在具体的结构设计验证中，这类平板式T型支架的受力路径清晰，垂直方向的载荷通过三个安装孔传递到竖向型材上，水平方向的载荷通过两个安装孔传递到横向型材上，孔位的排布避开了应力集中的转角位置，长期受载下不会出现支架根部断裂的问题。沉孔的加工深度经过精准控制，既可以完全容纳螺栓头部，又不会因为沉孔过深导致支架局部厚度过薄，影响整体的结构强度。支架的边缘做了轻微的倒角处理，去除了裁切加工产生的毛刺，安装时不会划伤操作人员的手部，也不会割破附在框架上的线缆外皮。
