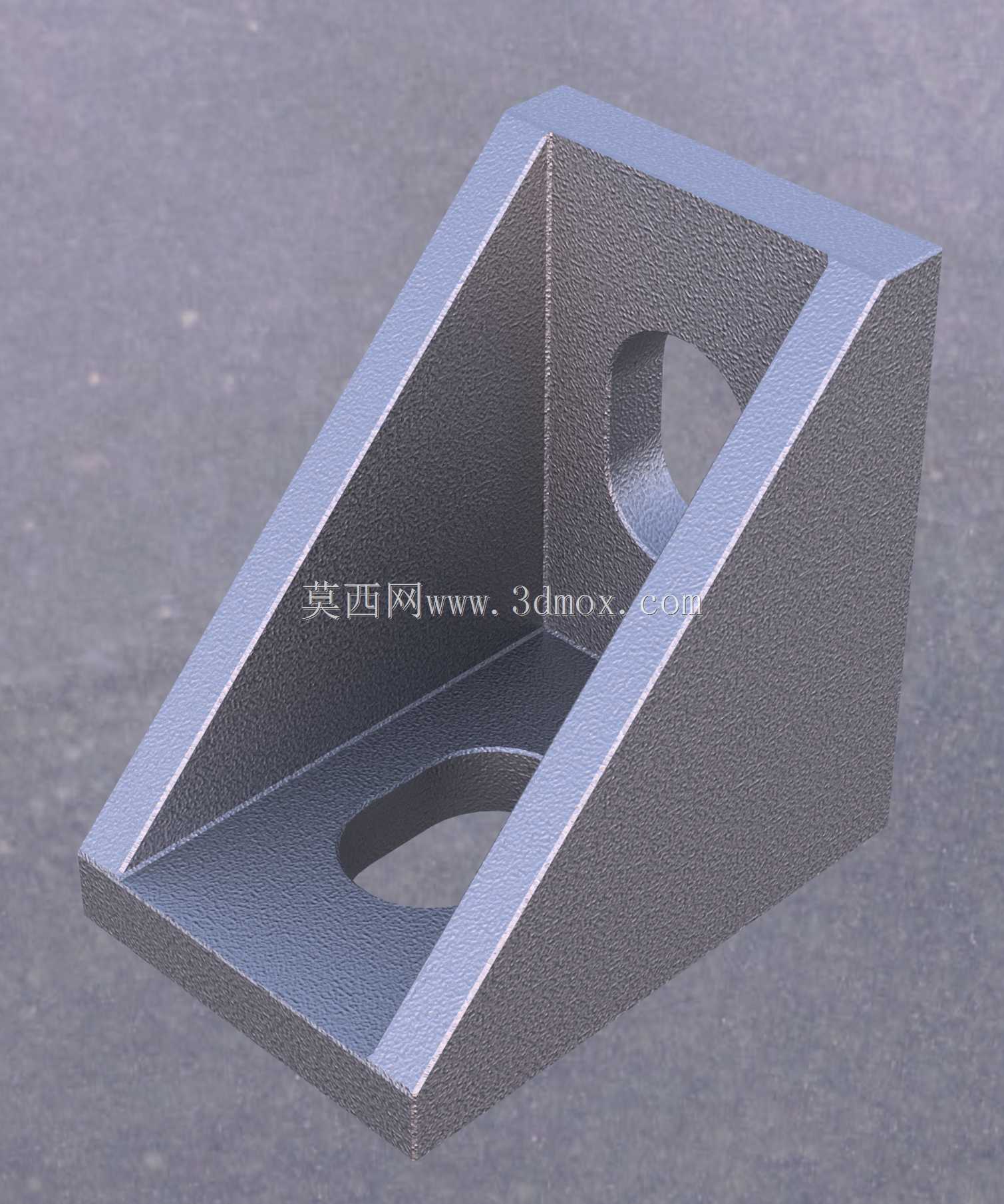

工业铝型材直角连接铸铝角支撑件

　　在工业铝型材搭建的各类设备机架、防护围栏、工作台架结构中，角部连接的刚性直接决定整套框架的抗形变能力与长期使用稳定性，这款铸铝材质的角支撑件，就是针对铝型材框架直角连接处的受力补强需求设计的专用连接构件。不同于常规薄板冲压的角码容易在重载下出现弯折变形的问题，这款角件采用一体化铸造成型，整体为直角三角形支撑结构，两个互相垂直的安装面分别贴合铝型材的相邻两个槽面，中间的斜向加强筋将两个安装面连为整体，形成稳定的三角受力结构，能有效分散直角连接处的剪切力与倾覆力矩，避免框架在受侧向推力、设备运行振动时出现角部开缝、型材错位的问题。

　　从实际安装适配场景来看，这款角件的两个安装面都预留了长圆形的安装过孔，这种孔型设计并非随意选择，而是充分考虑了现场安装的公差适配需求——铝型材下料切割时难免存在长度公差、端面垂直度误差，框架预拼装时也会存在累计装配偏差，长圆孔可以给连接螺栓提供一定的调节余量，不需要在型材上额外扩孔就能顺利完成对位安装，大幅降低现场装配的调校难度。安装时只需要将对应规格的T型螺栓提前卡入铝型材的T型槽内，穿过角件的安装孔后锁紧螺母即可，不需要对铝型材做打孔、攻丝等二次加工，不会破坏铝型材本身的结构强度，也方便后期框架的拆解、改装与位置调整。

　　从结构设计的细节来看，这款角件的所有棱边都做了圆角过渡处理，没有尖锐的毛刺与棱角，一方面是铸造工艺本身的脱模需求，另一方面也能避免安装调试过程中划伤操作人员，同时减少应力集中点，避免长期受交变载荷时在棱角位置出现应力开裂。两个安装面的平面度经过后续机加工校准，和铝型材表面贴合时不会出现缝隙，锁紧后能保证足够的接触摩擦力，分担螺栓承受的剪切载荷，让连接更稳固。中间斜向加强筋的厚度经过受力校核，既不会因为筋板过薄导致支撑刚性不足，也不会因为筋板过厚造成材料浪费、整体重量过大，同时斜筋上预留的减重孔，不仅能减少铸件的材料用量，还可以作为安装时的操作避让空间，方便扳手伸入拧紧螺母，也能在框架需要走布线槽、穿小型气管油管时提供过线空间，提升结构的空间利用率。

　　在实际应用场景中，这款角件不仅可以用在铝型材机架的外角连接，也可以根据安装需求用在框架的内角位置，适配自动化设备的主机架、生产线旁的物料工作台、车间安全防护围栏、检测设备的支撑框架、3D打印机等轻型加工设备的机身搭建等多种场景。针对设备运行时产生的持续振动，铸铝材质本身具备一定的阻尼特性，相比钢制角件能更好地吸收振动能量，减少螺栓因为长期振动出现松脱的概率，搭配防松螺母使用时，能满足长期连续运行的设备连接需求。

　　从安装边界尺寸来看，这款角件的两个垂直安装面的边长尺寸匹配对应规格工业铝型材的槽距设计，安装后不会突出铝型材的外表面，不会影响后续在型材上安装门板、封板、亚克力防护板等外围配件，角件的整体厚度控制在合理范围内，不会过多占用框架的内部安装空间，给设备内部的电气元件、传动机构预留足够的布置空间。在选型时，只需要根据所用铝型材的截面规格、框架需要承受的额定载荷选择对应尺寸的角件即可，对于重载位置可以并排安装多个角件提升承载能力，对于轻载的防护围栏类结构，单角件即可满足连接强度要求。不同于需要焊接的钢制连接件，这款铸铝角件不需要做表面防锈处理，铸铝本身的氧化层就能起到防锈作用，在车间潮湿环境、普通工业环境下长期使用也不会出现锈蚀问题，外观的铸铝质感也和工业铝型材的表面处理风格匹配，搭建完成的框架整体视觉效果更统一整洁。
