CR-10系列3D打印机用X轴皮带张紧组件

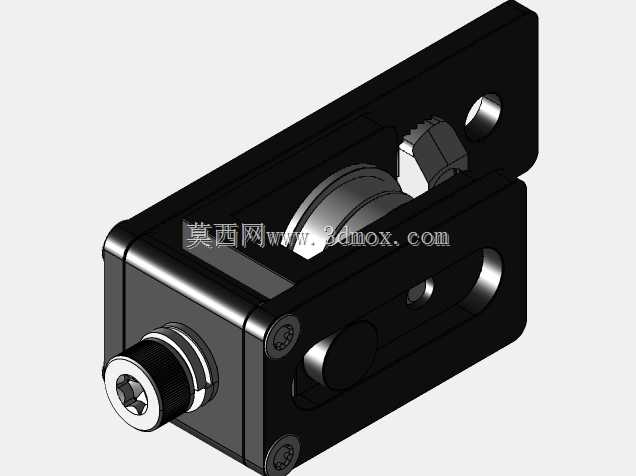

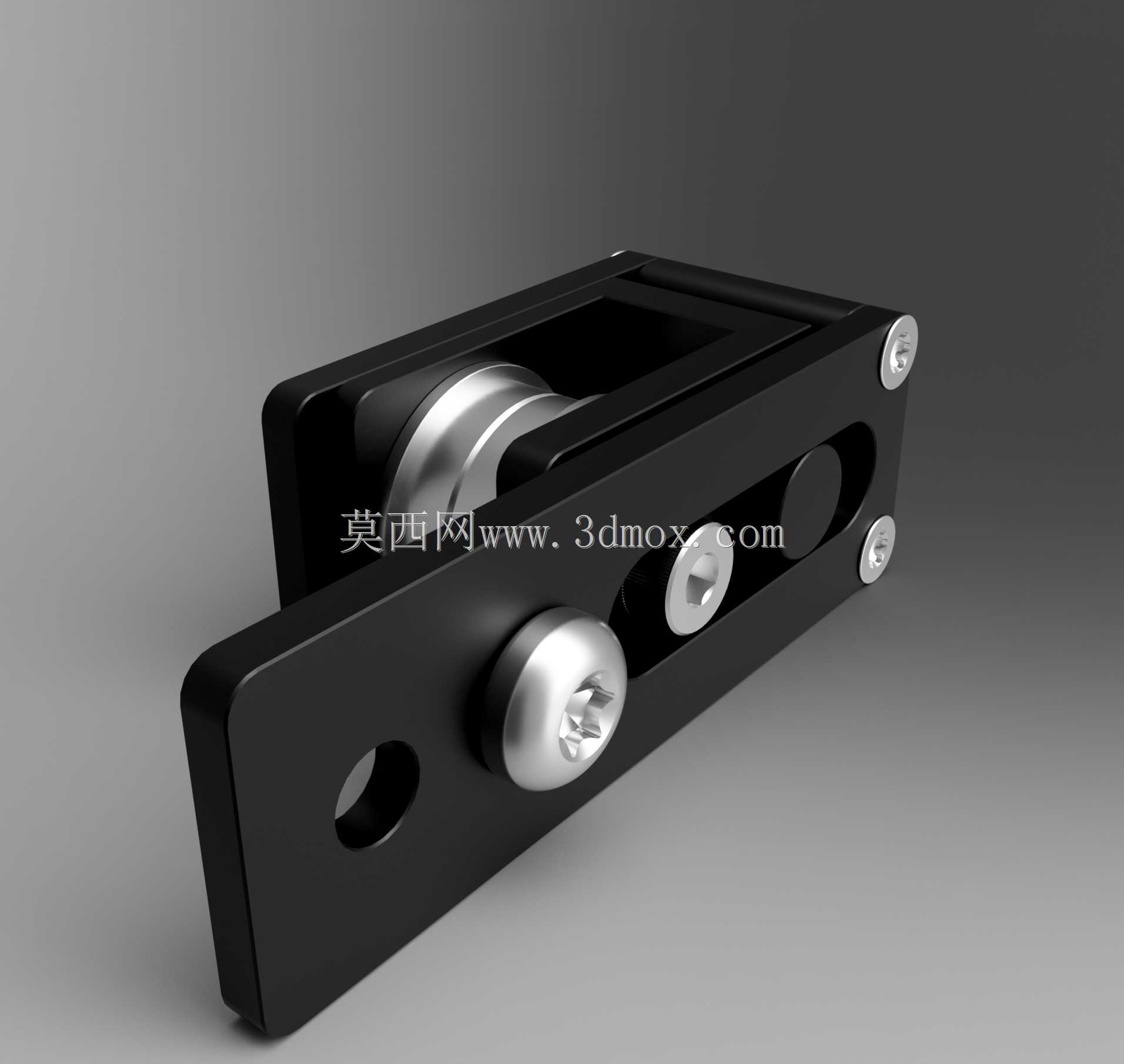

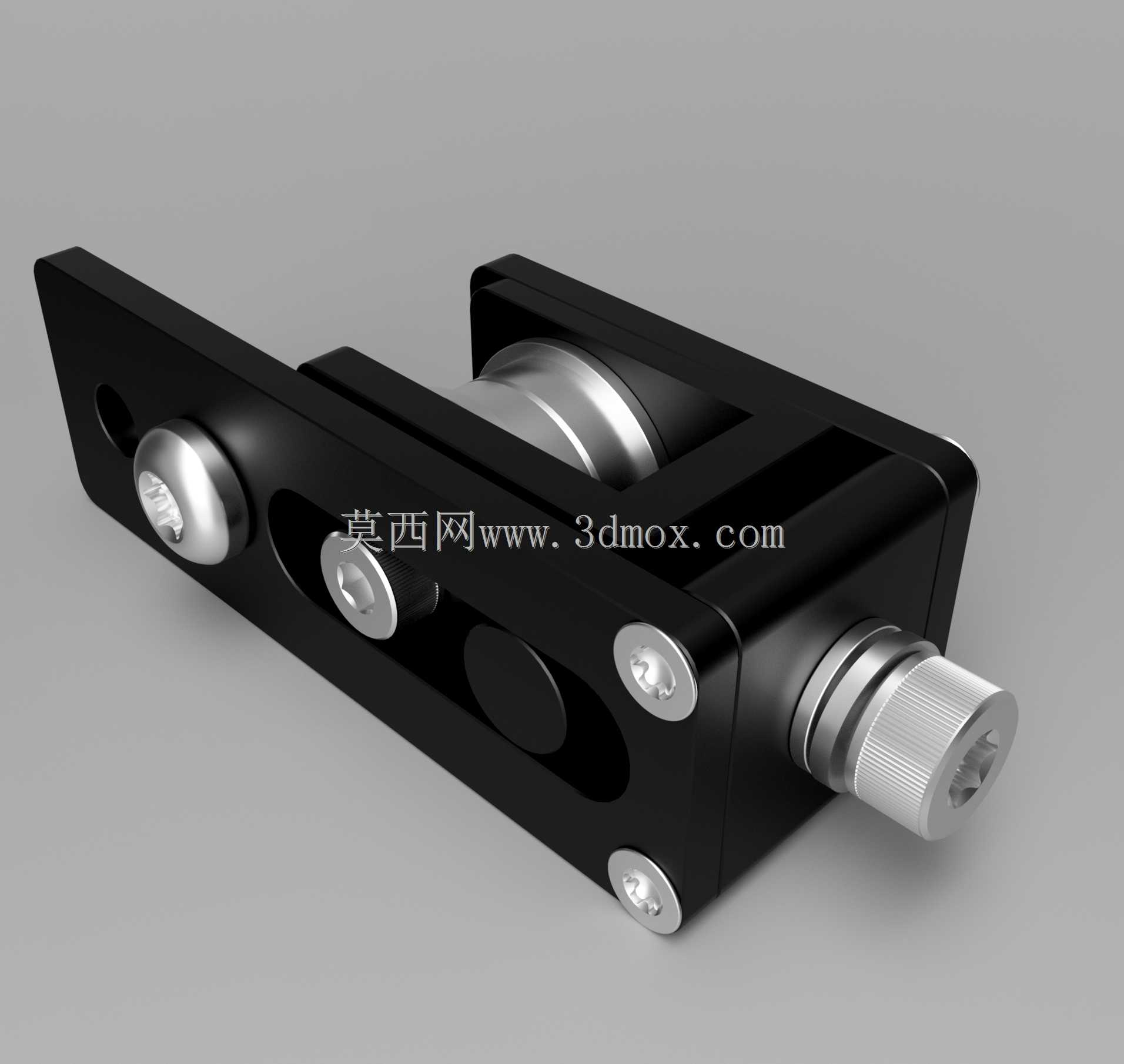

　　在桌面级FDM3D打印设备的长期运维过程中，X轴同步带的张紧度衰减是影响打印成型精度的核心诱因之一，同步带长期往复运行会出现蠕变松弛，直接导致X轴运动丢步、层纹错位、圆弧轮廓失圆等常见打印缺陷，传统的张紧调节多依赖人工拉扯同步带后锁紧带轮固定座，调节精度差，且多次调节后容易出现带轮偏斜，加剧同步带的侧边磨损。这款X轴皮带张紧组件正是针对CR-10等采用2020铝型材框架的桌面级3D打印机设计的专用张紧调节部件，可直接替换原有X轴端的固定带轮座，无需对设备框架做额外打孔或切削改造。从结构设计来看，组件主体采用一体式黑色阳极氧化铝合金加工而成，整体为长条形槽式结构，主体上预留了与2020铝型材槽宽匹配的安装孔位，

　　安装时可直接卡入型材的预设槽位，通过内六角圆柱头螺钉完成预固定，主体的滑槽内集成了带轮安装座，带轮采用双轴承支撑结构，可保证同步带运行时的径向跳动控制在极小范围内，避免带轮转动卡滞带来的传动阻力波动。组件末端集成了细牙调节螺钉，旋转调节螺钉时可推动带轮安装座沿滑槽方向线性位移，从而实现同步带张紧度的无级微调，调节过程中无需拆卸同步带或松开带轮固定螺钉，仅通过末端的滚花螺钉即可完成操作，调节精度可达0.1mm量级，可根据同步带的实际老化程度灵活调整张紧力，避免张紧力过大导致的电机负载升高、轴承过早磨损，也能杜绝张紧力不足带来的传动间隙。从安装边界来看，组件整体长度适配CR-10系列打印机X轴端的剩余安装空间，安装后不会与X轴拖链、

　　喷头组件、限位开关等周边部件产生运动干涉，主体上的腰型安装孔预留了±3mm的位置调整余量，可兼容不同批次设备的框架装配公差，带轮的槽型宽度匹配市面上主流的6mm宽度GT2同步带，无需更换原有同步带即可直接适配。在实际应用场景中，除了CR-10系列机型，只要是采用2020铝型材作为X轴导轨框架、同步带布置方式与CR-10一致的桌面级FDM打印机，都可以通过调整安装孔位适配这款张紧组件，设备运维人员可在日常保养时快速完成张紧度调节，大幅降低因同步带松弛导致的打印废品率。设计过程中充分考虑了桌面级设备的轻量化需求，主体采用铝合金材质在保证结构刚性的前提下控制了整体重量，不会给X轴运动带来额外的负载惯量，

　　所有外露的紧固件均采用标准内六角圆柱头螺钉，用户使用常规的公制内六角扳手即可完成拆装维护，无需配备特殊工具。带轮的安装座与主体滑槽之间采用小间隙配合，表面做了光滑处理，调节过程中无卡滞、无旷量，可保证调节后带轮的平行度，避免同步带在运行过程中出现跑偏、磨边的问题，末端的调节螺钉采用细牙螺纹，具备良好的自锁性能，调节完成后无需额外加装锁紧螺母即可在长期往复运动中保持张紧度稳定，不会因为设备运行的振动出现张紧力衰减。
