桌面级FDM3D打印HGT齿轮挤出机构

　　这款挤出机构是面向桌面级FDM熔融沉积成型3D打印设备开发的近端送料挤出组件，核心作用是将1.75mm直径的热塑性打印耗材，以稳定的挤压力持续、精准地送入下方加热熔融腔，配合热端完成耗材熔融、逐层堆叠的打印成型流程，是FDM设备中决定送料精度、打印稳定性的核心功能部件。

　　从实际应用场景来看，这类挤出机构适配绝大多数采用近端挤出架构的桌面级FDM设备，不管是个人DIY改装的桌面打印机，还是小批量生产的商用桌面级3D打印设备，都可以通过匹配安装位替换原有挤出组件，尤其适配需要打印柔性耗材（比如TPU、TPE这类低硬度柔性线材）的使用场景——相比传统的远端鲍登挤出结构，近端安装的紧凑设计大幅缩短了耗材从挤出轮 to 热端熔融腔的输送路径，能有效避免柔性耗材在输送管内弯折、堆料、送料滞后的问题，打印柔性件时的送料一致性提升非常明显。

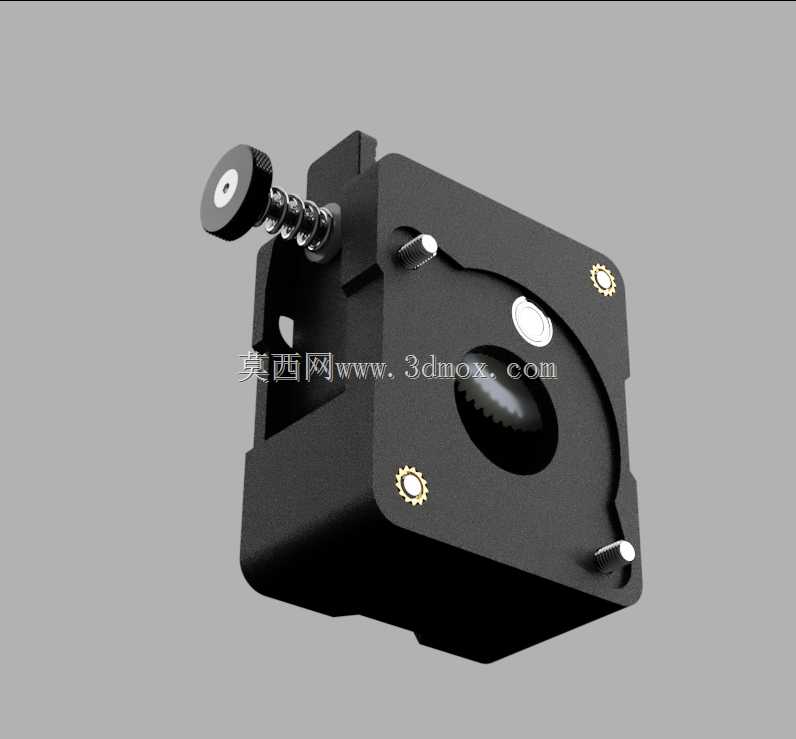

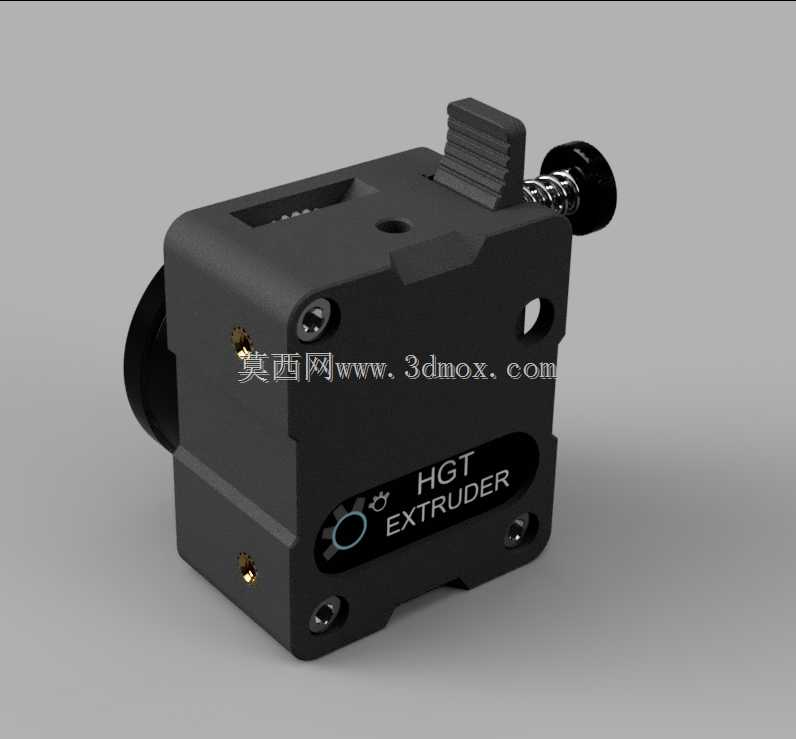

　　从功能特性上看，这款挤出机构采用双齿轮咬合送料的结构逻辑，相比单轮挤出的单点施力结构，双齿轮从耗材两侧同步咬合施力，送料推力更大，咬合耗材时的压强分布更均匀，不会出现单轮挤出常见的耗材啃屑、打滑、送料步进失准的问题，哪怕是打印硬度较高的填充耗材、或者添加了碳纤维、玻璃纤维的改性增强耗材，也能保持稳定的送料力矩，不会因为耗材硬度提升出现送料不足、打印层厚不均的问题。机构侧面集成的手动按压送料扳手，是实际运维中非常实用的结构：日常穿换耗材、清理堵头后重新送料、或者退料操作时，只需要按压扳手就能抬起从动压轮，无需额外工具就能快速完成耗材穿引，比无扳手结构的挤出组件操作效率高很多。机构外露的弹簧张紧调节结构，可以根据不同耗材的硬度、表面摩擦系数调整压轮对耗材的压紧力，比如打印脆性耗材时适当降低张紧力避免耗材被压碎掉屑，打印柔性耗材时适当提升张紧力避免咬合打滑，适配的耗材范围更广。

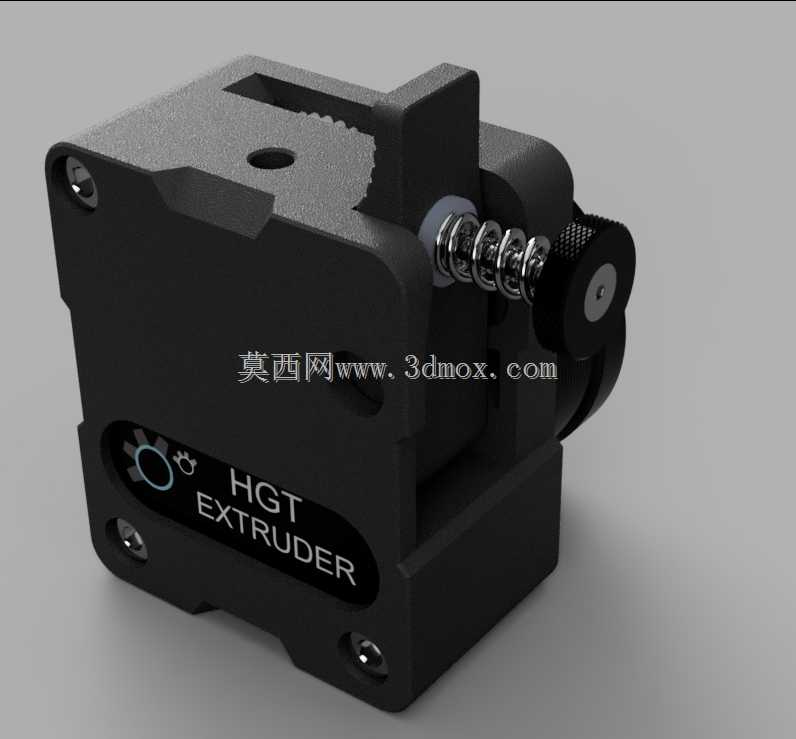

　　从设计思路层面拆解，这款挤出机构的整体壳体采用一体化紧凑式设计，所有传动齿轮、转轴、压轮组件都集成在方形壳体内，没有多余的外凸结构，一方面能减少打印过程中外部灰尘、打印飘屑落入齿轮啮合间隙导致的传动卡滞，另一方面紧凑的外形能降低安装后挤出组件的整体重量，减少X轴运动时的运动惯量，提升打印运动时的定位精度，避免因为运动部件过重导致的高速打印振纹、丢步问题。壳体上预留的安装孔位采用通用的20mm间距安装标准，和市面上主流的近程挤出安装位完全兼容，不需要额外设计转接件就能直接替换安装，降低了设备改装、配件替换的适配成本。壳体上的镂空观察位，可以在打印过程中直接观察耗材的输送状态、齿轮咬合情况，出现送料异常时不需要拆解壳体就能快速排查问题，运维便利性更好。挤出轮采用硬质合金材质加工，轮齿的咬合深度经过优化，既能保证足够的咬合力不打滑，又不会因为齿深过深压伤耗材导致耗材碎屑脱落堵塞传动间隙。

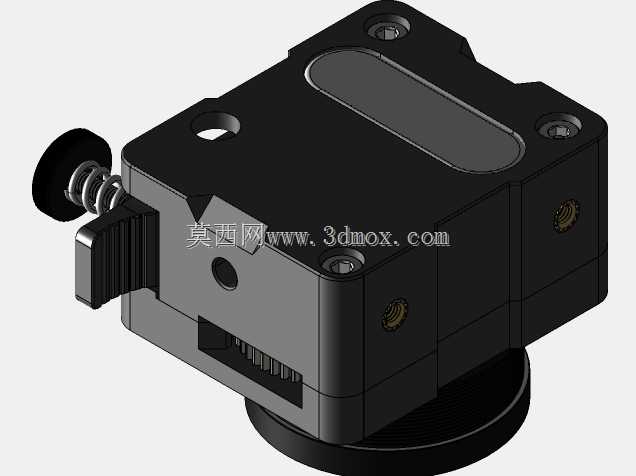

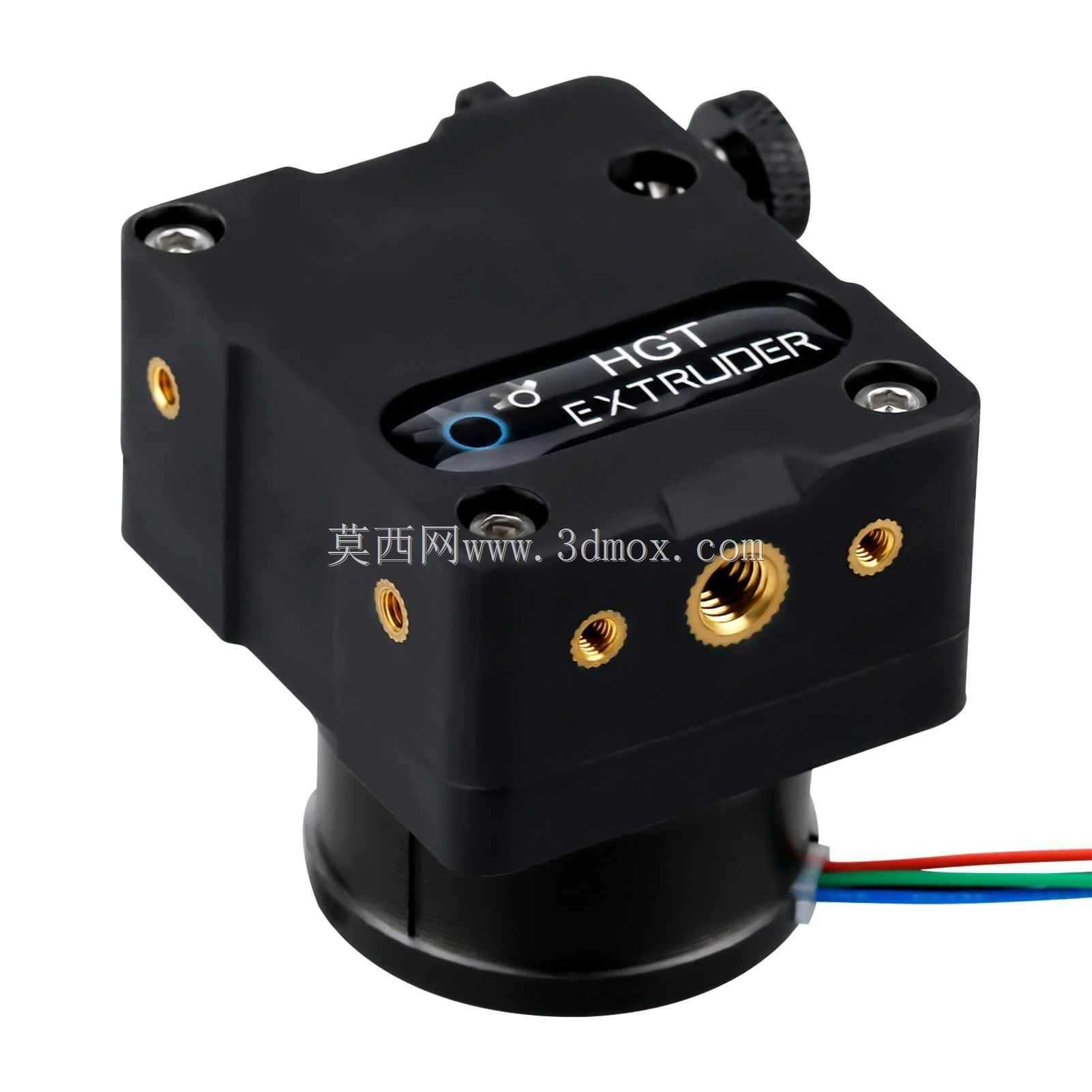

　　从外形尺寸与安装边界来看，这款挤出机构整体为近似方形的紧凑结构，整体长宽高尺寸控制在40mm40mm35mm范围内，安装面的固定孔采用标准M3螺纹孔，横向孔距20mm，纵向孔距20mm，适配绝大多数采用2020铝型材、2040铝型材作为X轴运动支架的桌面级3D打印机。安装时需要预留的最小运动边界为前后左右各5mm的安全间隙，避免X轴、Z轴运动时和设备框架、其他外设部件产生干涉。挤出机构的耗材进料口采用倒锥面导向设计，穿入耗材时能自动导正耗材位置，不需要刻意对准内孔就能顺利将耗材送入送料齿轮咬合位，进料口的孔径适配1.75mm标准耗材，公差控制在±0.05mm范围内，能避免耗材在进料口处晃动导致的送料偏移。出料端的接口采用标准热端适配尺寸，能直接对接E3D系列、火山口系列等主流通用热端，不需要额外加工转接结构，安装时只要保证挤出机构出料口和热端进料口的同轴度误差在0.1mm以内，就能避免耗材输送过程中出现的弯折、堵料问题。机构的压轮转轴采用耐磨铜套作为转动支撑，长时间运行下的磨损量极小，不需要频繁更换转轴衬套，整体使用寿命比采用塑料轴套的挤出结构提升3倍以上。

　　在实际打印测试中，这款挤出机构的送料步进精度能控制在0.01mm以内，配合0.4mm标准喷嘴打印时，常规PLA耗材的打印速度可以稳定在150mm/s，打印柔性TPU耗材时速度可以稳定在60mm/s，不会出现送料滞后、出料不均的问题。机构的整体重量控制在80g左右，相比同类型金属壳体挤出组件重量降低近30%，高速运动时的惯性更小，打印细节特征时的表面质量更优。壳体边角全部做了倒角处理，安装调试时不会划伤操作人员，也不会勾到打印过程中拖拽的耗材丝。所有外露的紧固件都采用内六角螺丝，常规的1.5mm、2.0mm内六角扳手就能完成全部拆装维护，不需要特殊工具，日常运维的门槛很低。
