长条型150W12V开关式LED驱动电源结构

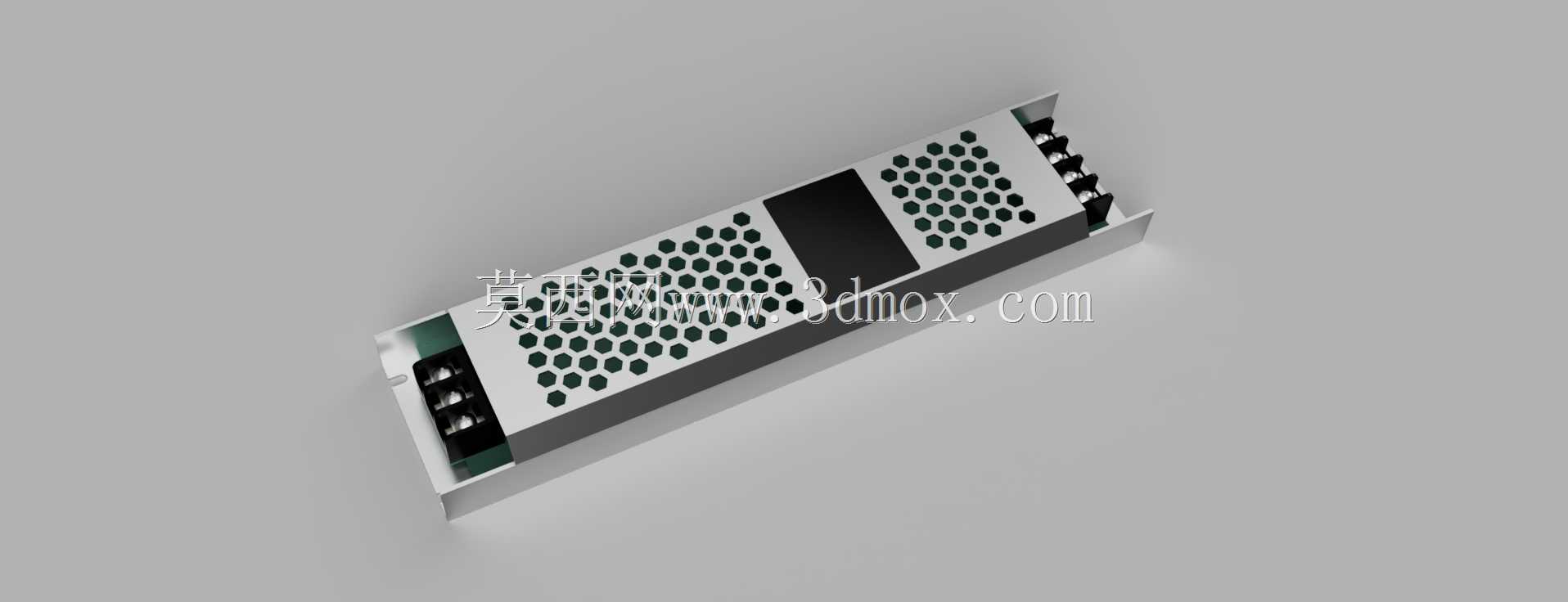

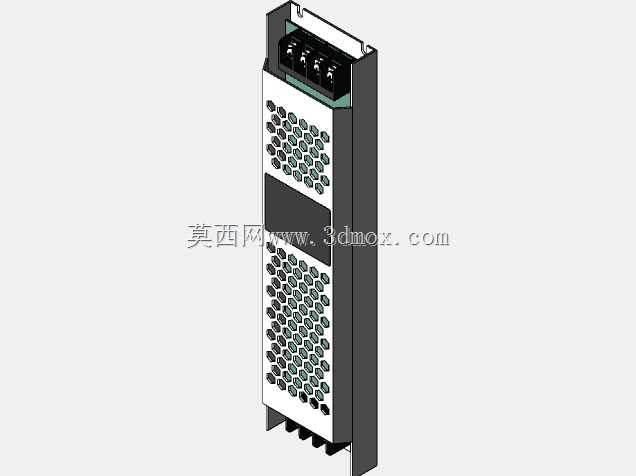

　　这款长条型供电单元，核心面向低压LED照明场景的供电需求，适配12V额定输出、150W功率承载的灯带、灯条、模组化照明组件，常见于商用展柜照明、工业设备状态指示供电、户外亮化工程内置供电、广告灯箱内置驱动等场景，在设备电控柜内部的低压照明支路、自动化设备的操作工位局部照明供电场景中也有大量应用。从结构设计来看，整体采用窄长型金属壳体，壳体上表面冲压阵列式六边形散热通孔，这类开孔排布并非随意设置：首先六边形开孔在同等开孔面积下，结构刚性优于圆形开孔，冲压成型后壳体抗弯折能力更强，不会因为长期安装受力出现壳体变形；其次阵列排布的开孔刚好对应内部功率器件、整流桥、变压器的发热区域，空气可以通过开孔形成自然对流通道，带走器件工作产生的热量，

　　无需额外加装散热风扇即可满足150W功率下的温升要求，同时开孔的翻边结构在冲压时一体成型，能够提升壳体的整体强度，避免薄金属板出现共振异响。壳体两端设置接线端子区域，输入端接市电交流回路，输出端接12V直流负载，端子区域做了内凹设计，接线完成后导线不会超出壳体安装边界，避免安装时导线与周边金属构件挤压出现绝缘破损。设计过程中首先确定安装边界：整体窄长结构适配常规照明安装槽的尺寸，可直接嵌入标准铝型材灯槽内部，也可通过壳体侧面的固定耳用螺丝锁附在设备内壁、安装背板上，安装孔位间距符合常规低压电源的通用安装尺寸，替换同规格旧款电源时无需重新打孔。壳体采用卡扣加螺丝的组合固定方式，上下盖扣合后在两端用螺丝锁紧，既方便生产组装时的工序操作，

　　后期维护拆解也无需破坏壳体结构。内部PCB板的固定柱与壳体一体冲压成型，PCB板装入后直接卡在定位柱上，无需额外加装塑料固定柱，减少装配零件数量，降低生产装配的复杂度。散热设计上，除了表面的散热开孔，壳体采用镀锌钢板材质，本身具备一定的导热能力，内部发热器件通过导热硅胶垫与壳体底板接触，将部分热量传导至整个壳体表面，扩大散热面积，保证在密闭安装空间内也能将器件温升控制在合理区间。接线端子采用栅栏式接线结构，接线时螺丝直接压紧导线线芯，接触电阻小，大电流输出时不会出现端子过热的情况，同时端子旁印有清晰的接线标识，避免施工时接反输入输出线路导致器件烧毁。壳体表面做喷塑处理，具备基础的防锈抗腐蚀能力，适配潮湿的户外灯箱、

　　多尘的车间设备等安装环境，表面的哑光质感也不会在照明场景中产生多余反光，影响照明效果。从安装适配性来看，整体厚度控制在较低尺寸，可嵌入厚度较薄的灯箱、展柜夹层内，不会因为电源厚度问题导致安装空间不足，出线方向可根据安装场景选择从两端侧面出线或者端部出线，适配不同走线方向的安装需求。结构设计时充分考虑了批量生产的工艺性，所有壳体冲压工序均可通过连续模一次成型，无需额外的焊接、折弯工序，零件一致性好，生产效率高，装配时仅需依次装入PCB板、扣合上盖、锁付两端螺丝即可完成整机组装，适合规模化量产。在实际选型使用时，这款结构的电源可适配多种同功率等级的12V低压供电场景，并不局限于LED照明，也可给小型低压直流设备、传感器模组、工控板卡提供稳定的12V直流供电，安装时仅需预留对应的安装空间，保证散热开孔周边留有一定的空气流通间隙即可，无需额外设计复杂的安装固定结构。
