家用健身健腹滚轮结构设计方案

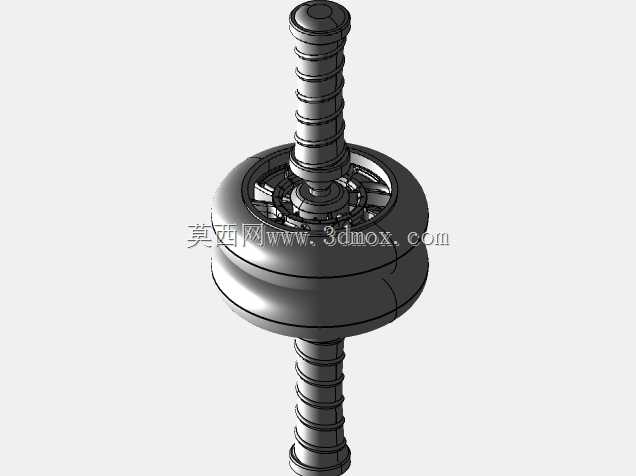

　　这款健腹滚轮的结构设计，首先要考虑的是家庭健身场景下的使用边界，毕竟多数用户不会预留专门的大尺寸健身区域，所以整体轮组直径控制在180mm，单轮宽度65mm，双轮并列后总宽度140mm，握持手柄展开后总长度420mm，收纳时可以直接塞入普通衣柜侧缝或者床底空隙，不需要额外占用固定摆放空间，适配多数城市家庭的小户型使用需求。从实际使用逻辑出发，核心受力部件的设计优先级最高，手柄部分采用直径32mm的圆柱结构，表面做等距环向防滑槽，槽深1.5mm，槽间距8mm，握持时手掌的受力分布均匀，不会因为长时间训练出现局部压痕，手柄和轮组连接的位置做了内嵌式轴承位，选用标准6000深沟球轴承，转动时的径向跳动控制在0.1mm以内，

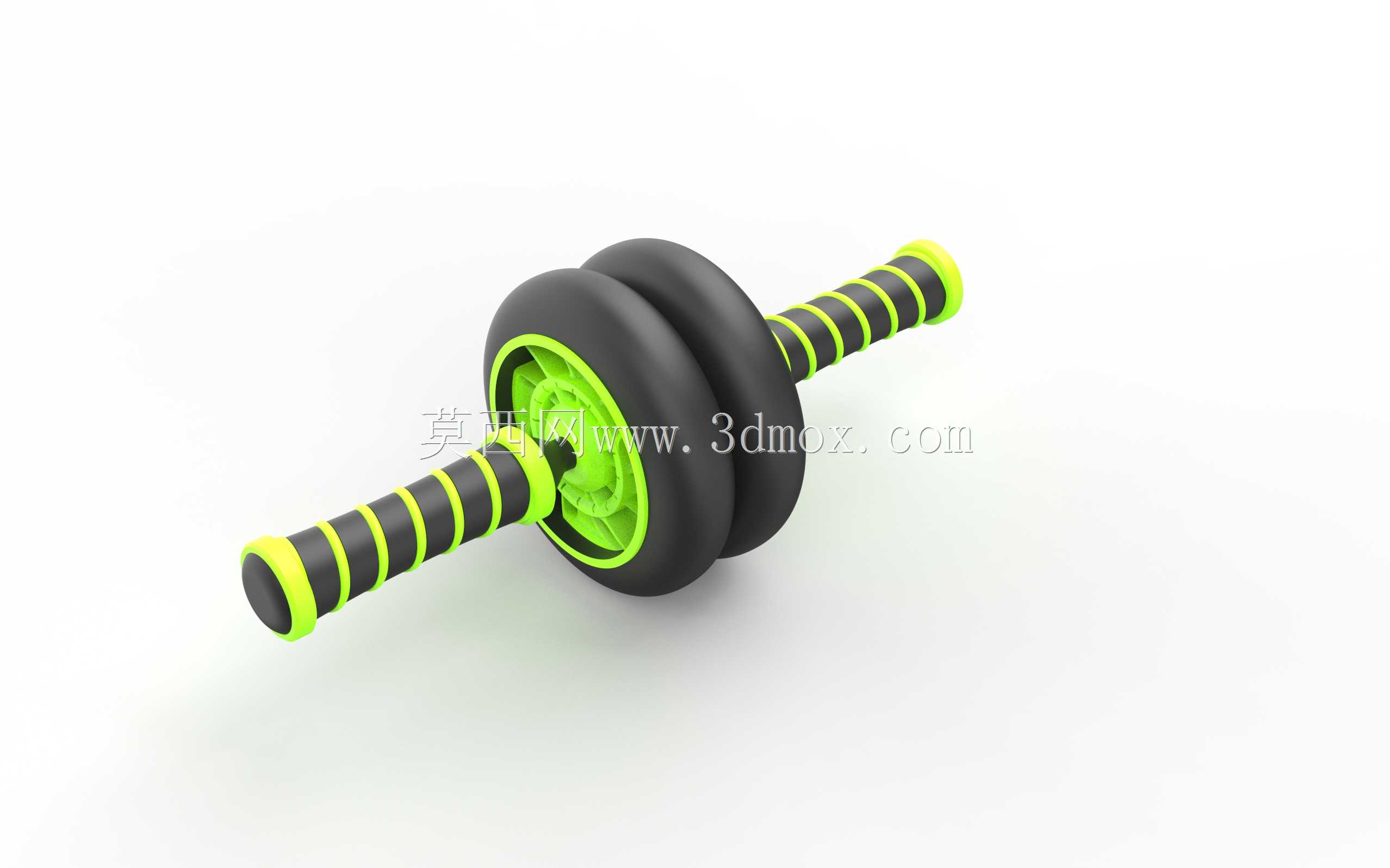

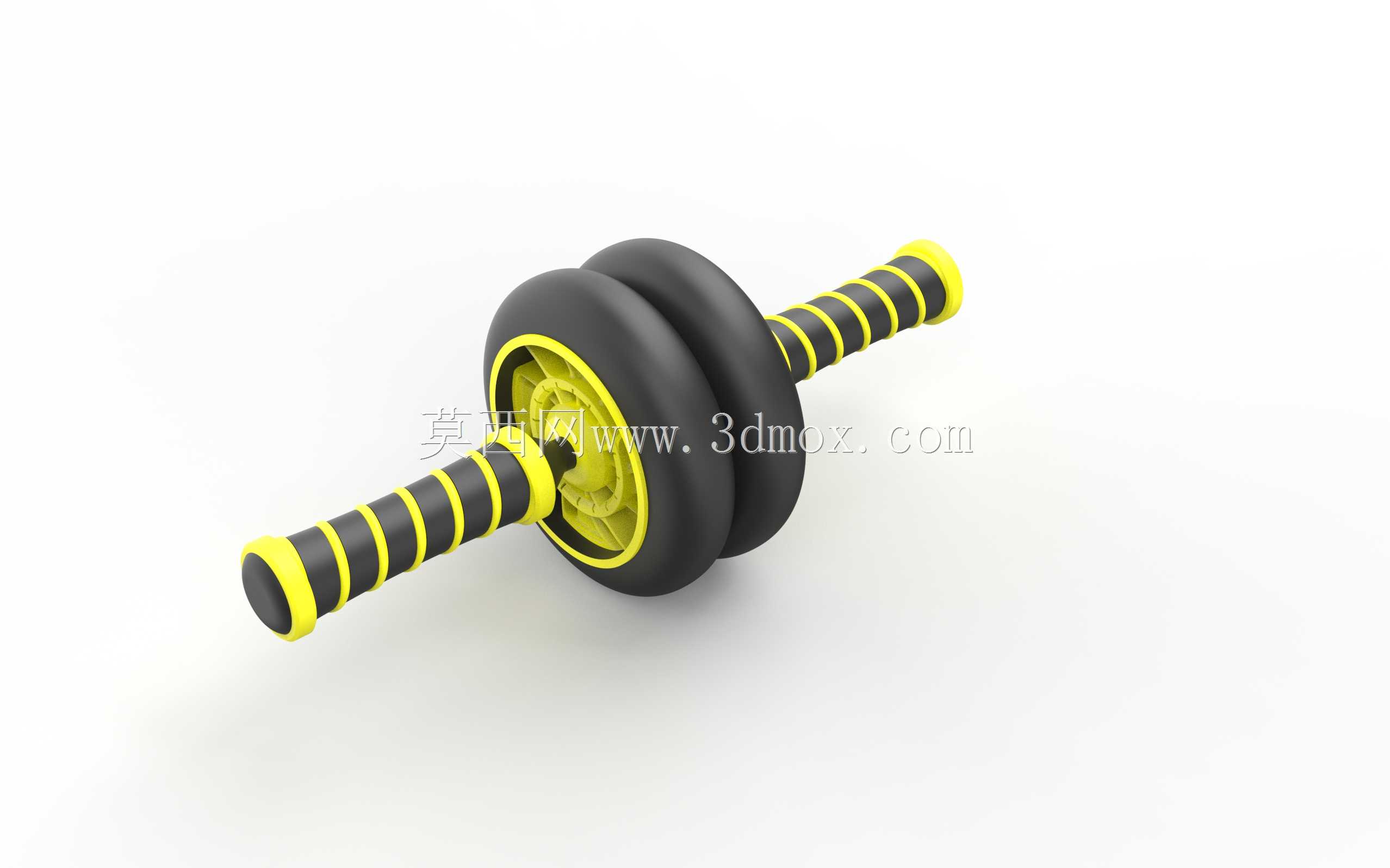

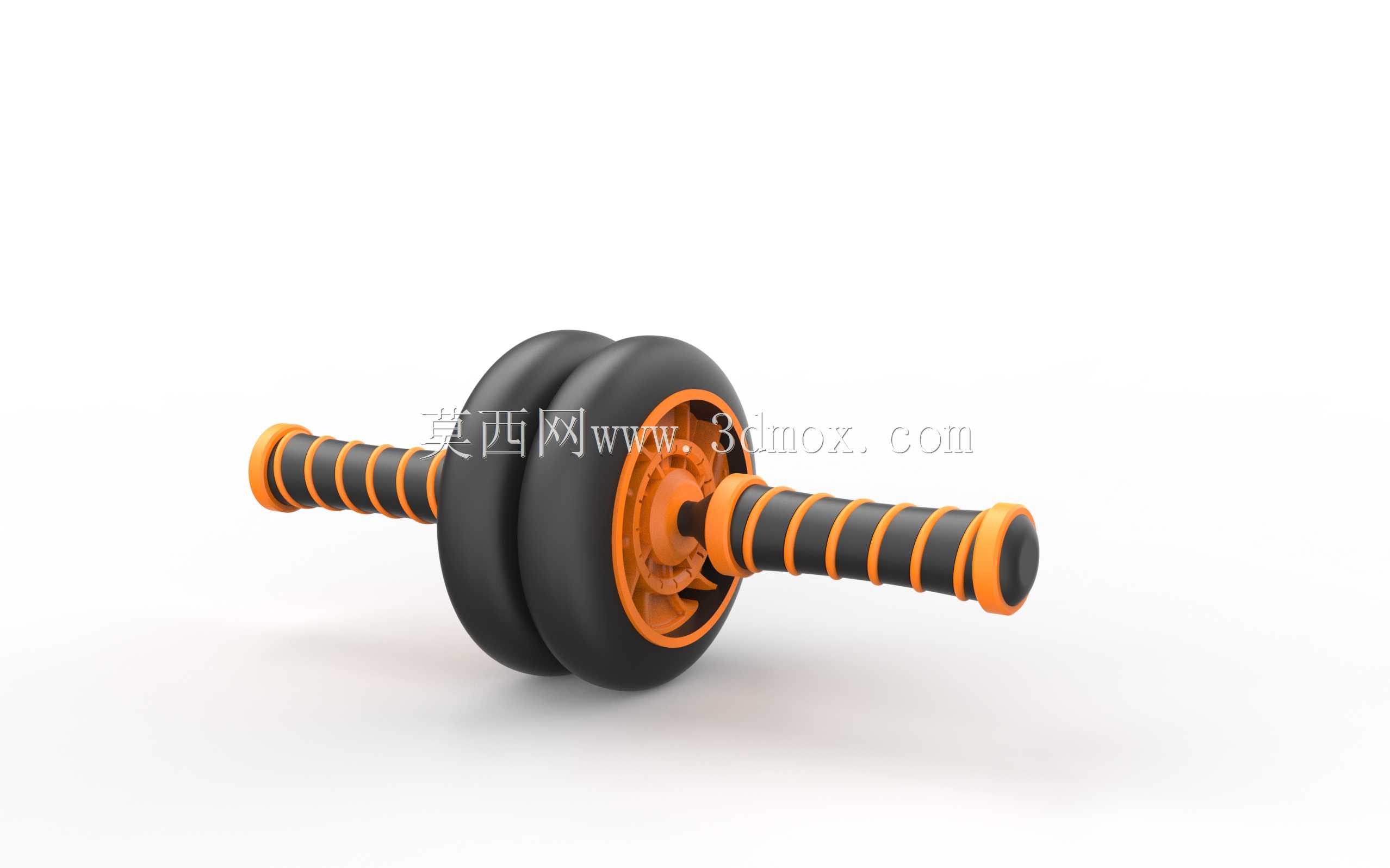

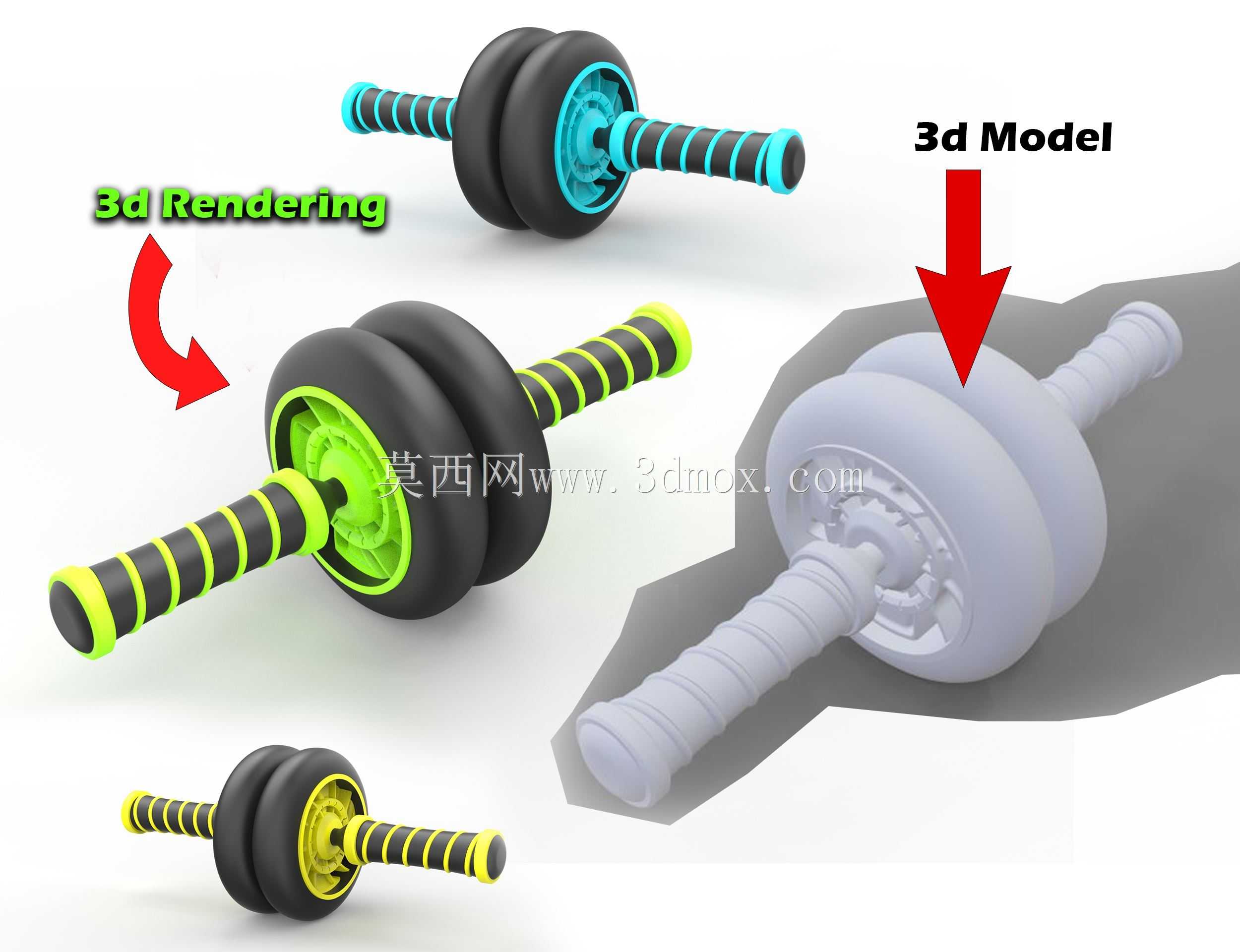

　　向前推送和回收滚轮的过程中不会出现卡滞或者左右晃动的问题，避免训练时因为器械不稳出现腰部代偿受伤的情况。轮体部分采用双轮对称布局，相比单轮结构的侧向稳定性提升60%以上，新手刚开始使用时不需要刻意控制左右平衡，能够把注意力集中在核心肌群的发力上，轮面做了2mm的圆弧过渡，接触地面时不会出现硬棱硌伤地板的问题，不管是在瑜伽垫、实木地板还是瓷砖地面使用，都不会留下压痕或者刮痕，不需要额外搭配专用健身垫也能正常使用。设计过程中特意做了多版本的配色分件结构，轮圈和轮毂采用拆分式设计，不同配色的轮毂可以直接替换安装，不需要改动整体轮体的受力结构，既满足不同用户的外观偏好，也能在后期维护时单独更换磨损的轮圈部分，不需要整体报废整个滚轮。

　　从安装边界来看，整个产品的装配不需要专用工具，手柄和轮轴采用过盈配合加定位卡簧的固定方式，用户收到零部件后只需要对准卡槽按压到位，卡簧自动卡入定位槽即可完成组装，拆卸维护时用一字螺丝刀撬动卡簧就能拆分所有部件，日常清理轮面缝隙的灰尘或者给轴承添加润滑脂都很方便。实际使用场景覆盖了核心力量训练的多个动作模式，除了常规的跪姿健腹推送，还可以完成站姿滚动、侧腰扭转滚动、小腿支撑反向卷腹等动作，轮体的承重设计按照150kg的动态载荷做校核，轴承的额定动载荷满足1000小时的无故障转动寿命，轮体材料选用改性ABS加表面TPR软胶包覆，邵氏硬度70A，既有足够的结构强度支撑大体重用户使用，也能保证接触地面时的摩擦力足够，不会出现打滑失控的问题。

　　手柄端部做了直径38mm的限位凸台，训练时即使手掌出汗出现滑动，也不会从手柄端部脱开，凸台边缘做R3圆角处理，不会硌到手腕内侧。整个结构没有多余的外露螺丝或者尖锐边角，所有零部件的连接位置都做了圆弧过渡，日常放置时也不会磕碰划伤家具或者使用者。从结构优化的角度来看，轮体内部做了均匀分布的加强筋，筋厚2mm，筋间距15mm，在保证整体结构强度的前提下，把单个滚轮的重量控制在1.2kg，既不会因为太轻导致训练时没有稳定感，也不会因为太重增加外出携带的负担，用户如果需要带到户外或者办公室使用，直接放入普通运动背包就能携带，不会占用过多空间。
