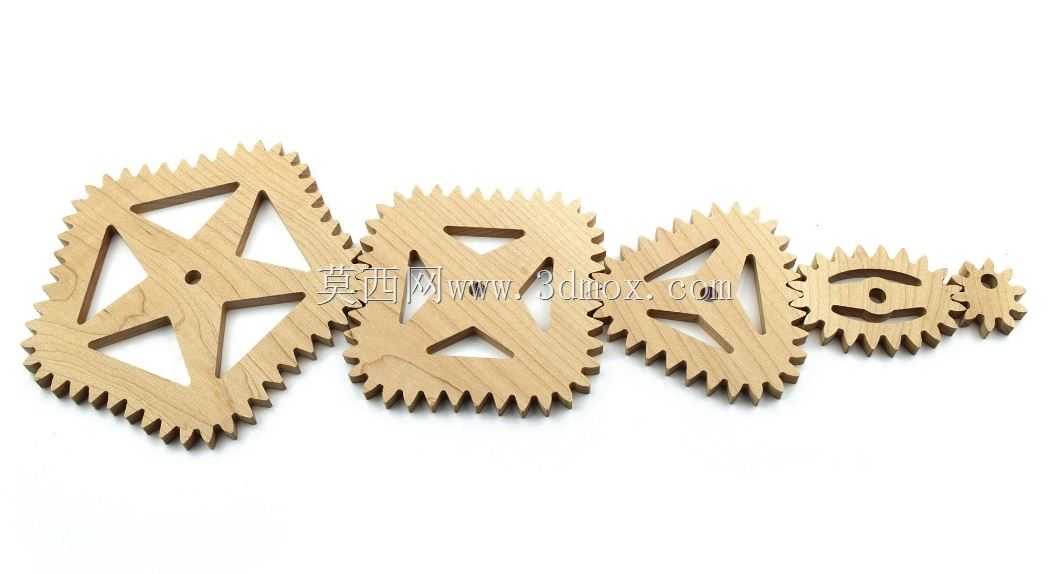

异形非圆木质激光切割齿轮传动组件

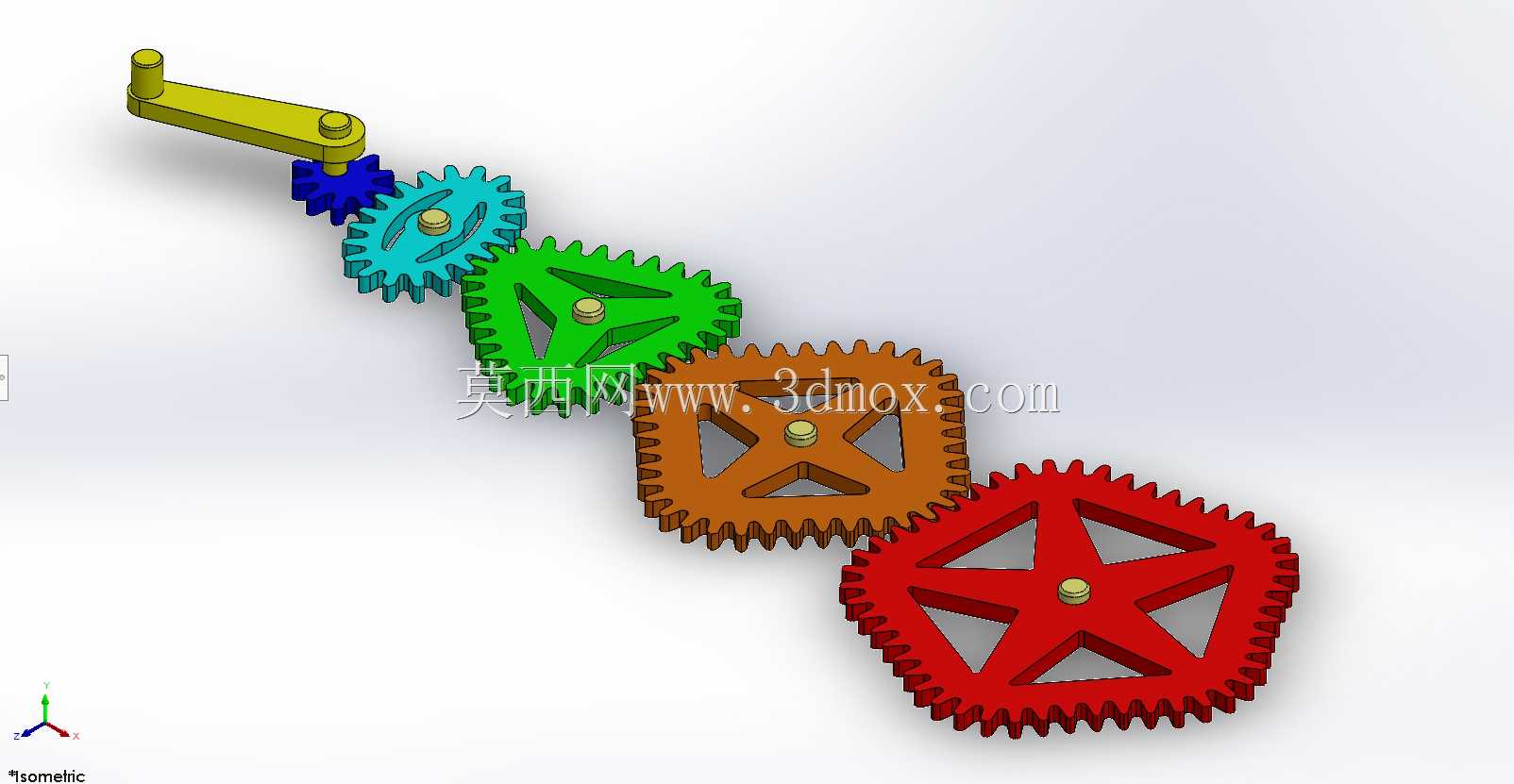

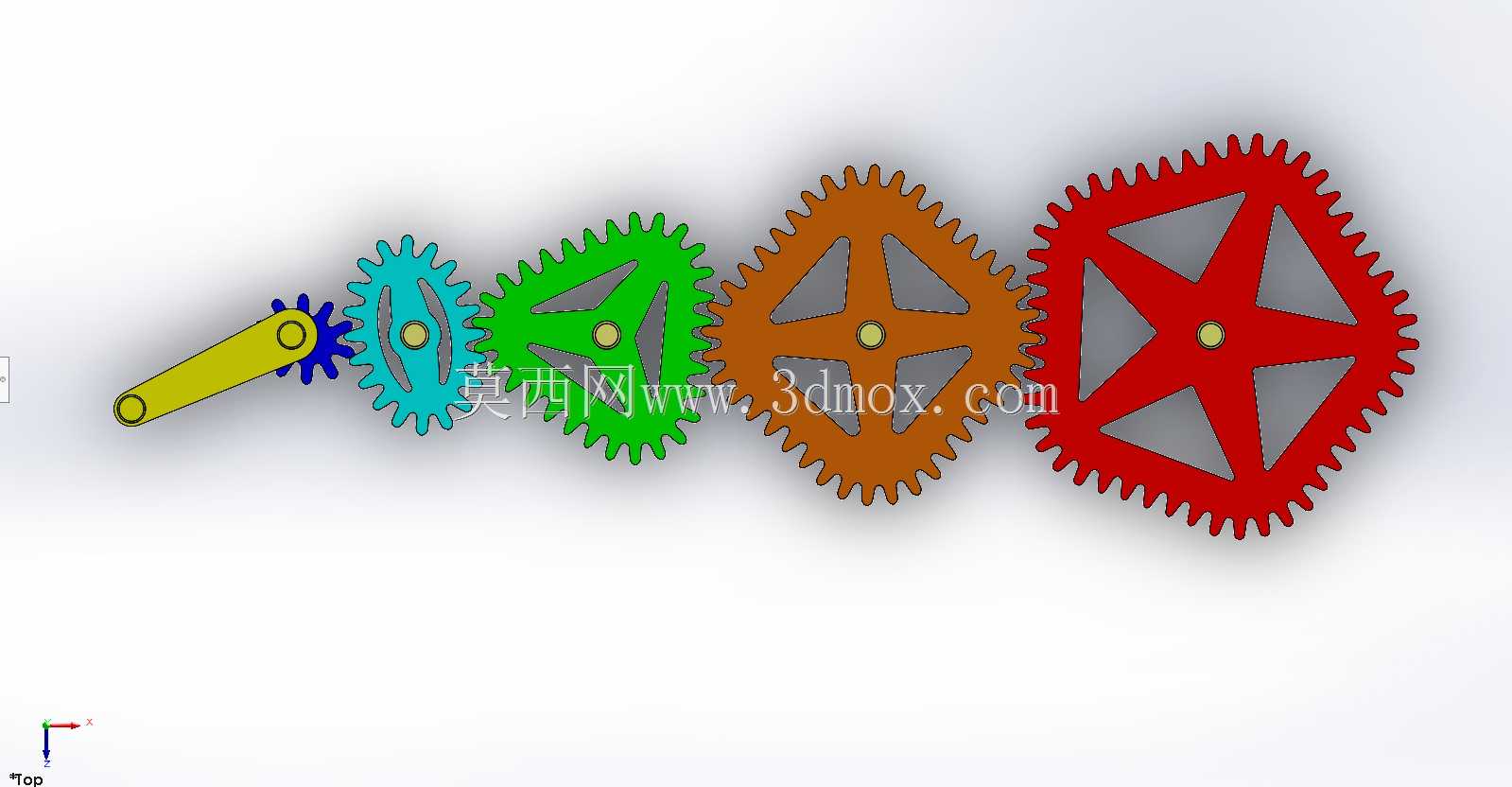

　　这套非圆形齿轮传动组件，打破了常规渐开线圆柱齿轮的圆形轮廓设计，采用多组异形轮廓齿形结构，可实现非线性的传动比输出，适配需要特殊运动规律的传动场景。在实际应用中，这类非圆齿轮常被用于创意机械装置、工艺摆件传动结构、特殊节拍的轻工送料机构中，相比常规圆形齿轮，它能在连续转动过程中实现从动件的变速运动，无需额外添加凸轮结构即可完成复杂的运动轨迹输出，大幅简化特定需求下的传动链路。

　　从设计逻辑来看，这套齿轮的齿形排布完全匹配各构件的异形外轮廓，每一段齿廓的节曲线都经过参数化拟合，保证啮合过程中齿侧间隙均匀，不会出现卡滞或传动空程过大的问题。中心安装孔采用统一的基准孔径设计，可适配标准直径的转轴，安装时只需保证各齿轮的中心距符合节曲线啮合的计算值，即可实现顺畅传动，无需额外调整齿面啮合位置。齿轮本体采用镂空结构设计，在不影响齿根强度的前提下，去除了齿圈内部的多余材料，既降低了整体构件重量，也减少了激光切割过程中的材料损耗，同时镂空的几何造型也兼顾了外观展示效果，适合外露式的创意机械结构使用。

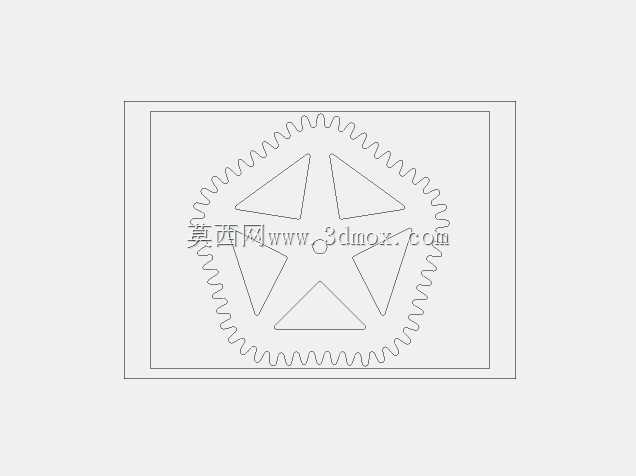

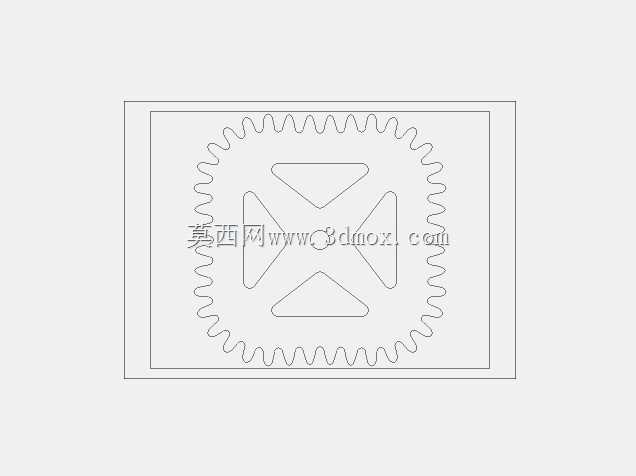

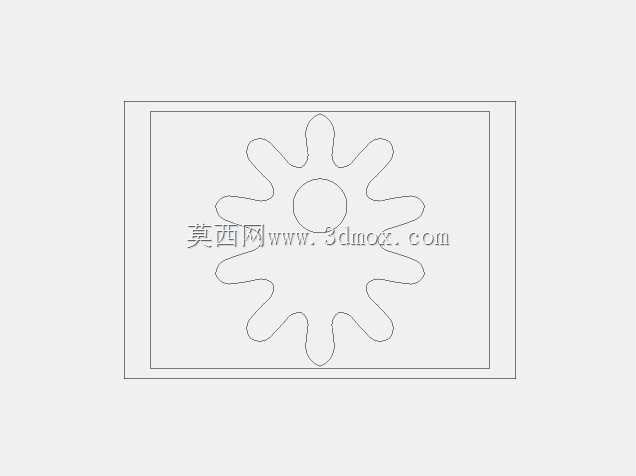

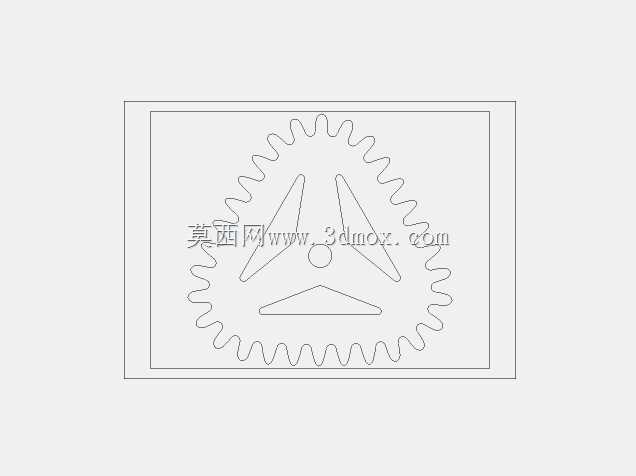

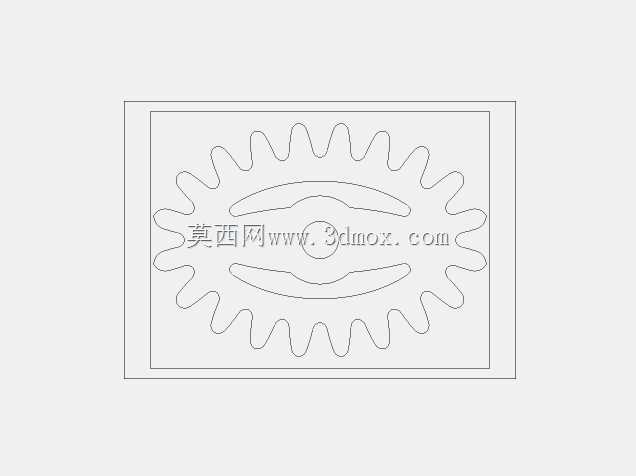

　　在加工适配性上，这套齿轮的轮廓完全符合平面激光切割的加工工艺要求，所有线条均为连续闭合路径，无微小锐角或无法加工的窄缝结构，采用木质板材加工时，可直接导出切割路径进行批量加工，无需二次修整齿面。实际装配过程中，各齿轮的啮合顺序可根据传动需求进行排布，既可以实现单组异形齿轮的变速传动，也可以多组串联实现更复杂的运动输出，相邻齿轮的中心距公差可控制在±0.1mm范围内，即可保证传动过程无卡顿，传动效率可达90%以上。

　　从安装边界来看，这套组件的单组齿轮最大外轮廓尺寸适配常规小幅面激光加工设备的加工范围，安装时转轴的轴向固定可采用常规的轴用挡圈或顶丝结构，齿轮厚度方向无特殊结构要求，可根据实际传动负载选择不同厚度的板材加工，当负载较小时可采用薄板材降低整体重量，负载稍大时可更换厚板材提升齿根抗剪切强度。齿形的啮合深度经过优化，既保证传动过程中不会出现脱齿问题，也不会因啮合过紧导致转动阻力过大，手动即可驱动整套组件顺畅运转，无需额外添加润滑结构，适合无油工况下的展示类装置使用。

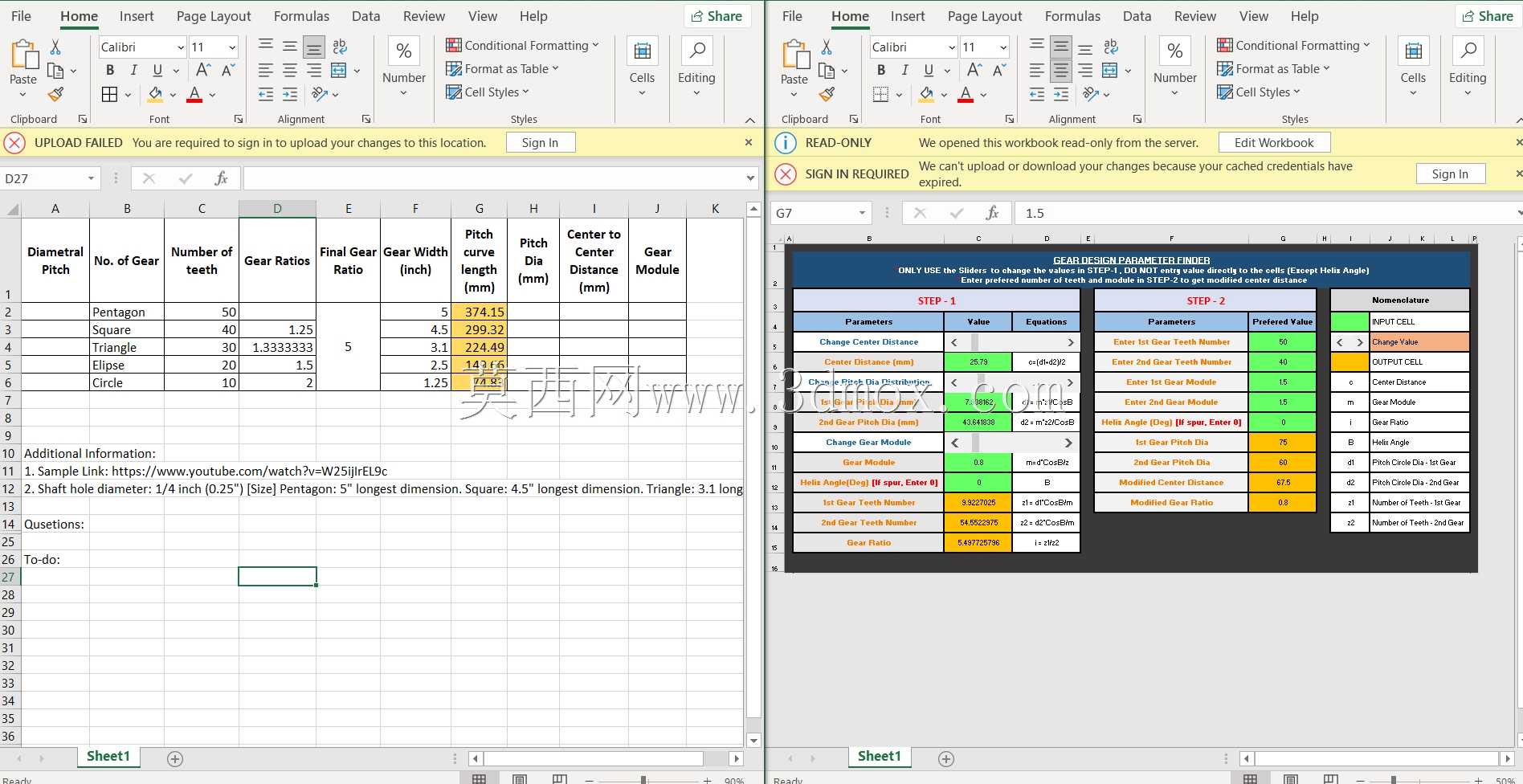

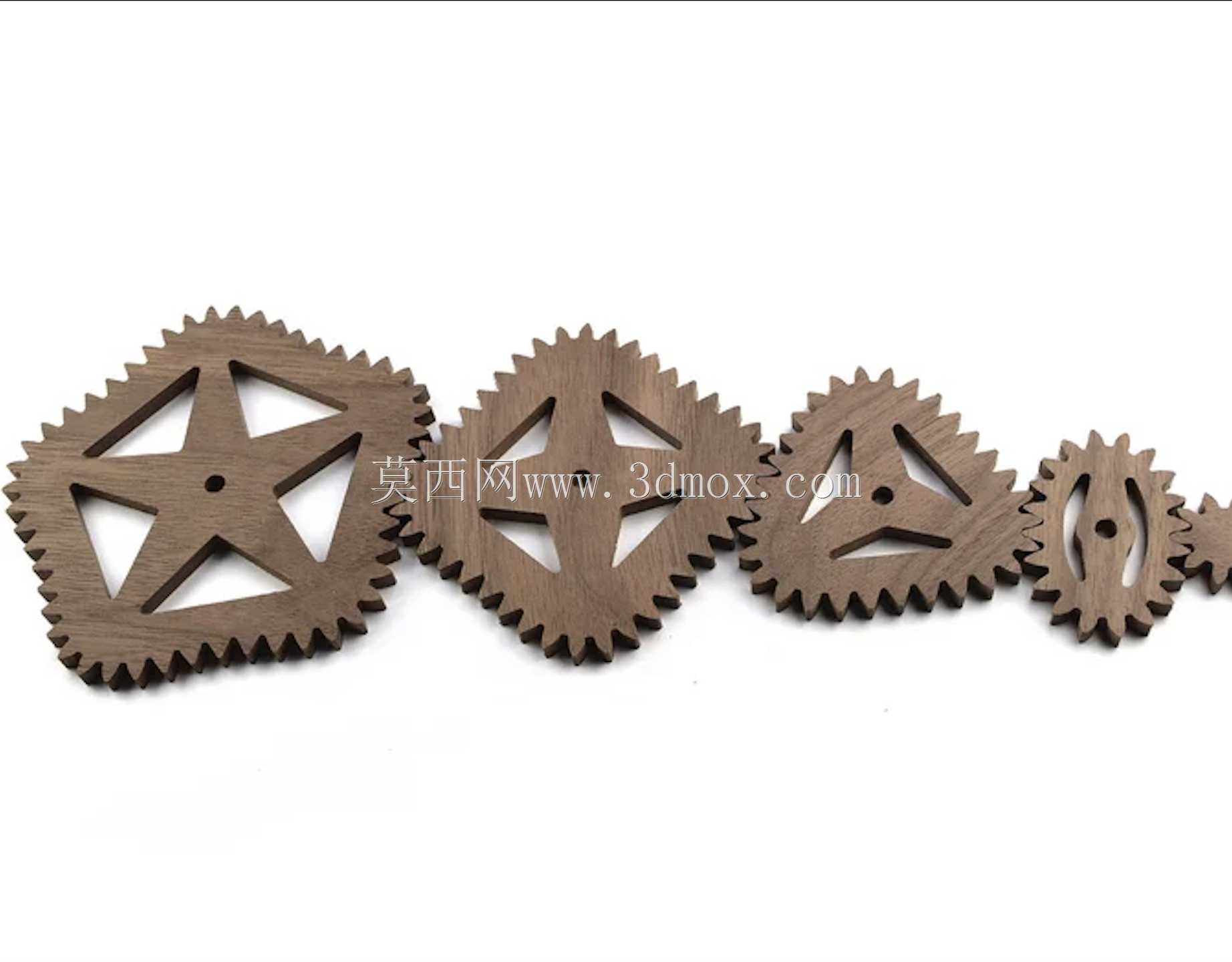

　　在实际场景落地中，这类非圆齿轮组件既可以作为机械原理教学的演示教具，直观展示非圆齿轮的变速传动特性，也可以作为创意木质机械装置的核心传动部件，搭配手动驱动结构或小型减速电机，实现动态的工艺展示效果。相比3D打印的齿轮构件，激光切割的木质齿轮表面无层纹，装配后运转更平稳，材料成本也更低，适合小批量的创意产品制作。设计过程中所有齿形的参数都经过啮合仿真验证，避免了异形轮廓齿轮常见的齿面干涉问题，实际装配时无需反复修配齿形，按照设计的中心距定位转轴即可完成组装，大幅降低了非专业人员的装配难度。
