带花键轮毂直齿圆柱传动齿轮结构

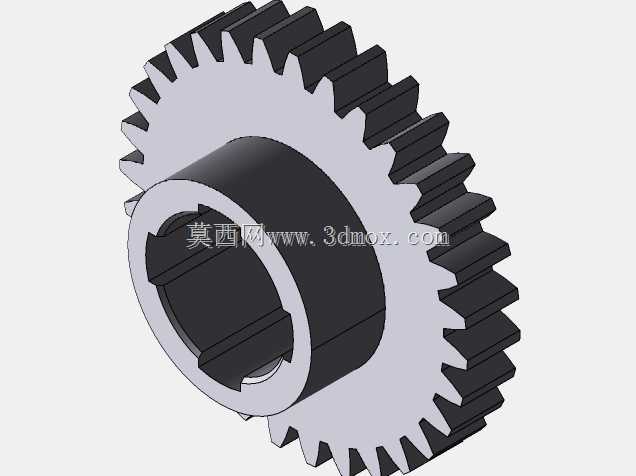

　　这款直齿圆柱齿轮的核心传动部位采用渐开线齿形设计，齿向与齿轮轴线完全平行，适配平行轴之间的回转运动传递场景，在中小载荷的通用传动链路中，这类齿轮的传动效率可稳定维持在较高区间，且不存在轴向附加分力，对支撑轴承的轴向载荷耐受要求更低，能有效降低配套支撑组件的选型成本。齿轮中心采用内花键孔作为安装接口，这类孔型与对应外花键轴配合时，可实现周向的同步扭矩传递，同时具备较好的对中性能，能减少轴孔配合间隙带来的传动回差，适合需要频繁正反转切换的传动工位，相比普通平键连接的孔型，花键配合的接触应力分布更均匀，在承受冲击载荷时不易出现键槽压溃、滚键等失效问题。

　　从结构布局来看，齿轮的轮毂部分做了轴向凸起设计，凸起段的外径大于齿根圆直径，一方面可以增加轴孔配合的轴向接触长度，提升安装后的连接稳定性，避免齿轮在轴上出现偏摆，另一方面轮毂的凸起端面可作为安装定位的基准面，装配时直接抵靠轴肩即可完成轴向位置定位，无需额外加装定位套等辅助零件，能缩减装配环节的零件数量与调整工时。轮缘与轮毂之间采用等厚度辐板连接，辐板厚度经过载荷校核，在满足额定扭矩下的结构强度要求的同时，尽可能缩减了非传动部位的材料用量，既可以降低零件自身的转动惯量，减少传动启停阶段的惯性冲击，也能控制零件的整体重量，适配对传动组件重量有约束的设备场景。

　　齿部的加工基准与内花键孔的加工基准保持统一，在建模阶段就将内孔轴线设定为所有特征的公共基准，齿形的分度圆、齿顶圆、齿根圆均与该基准保持严格同轴，齿向的平行度公差、齿圈的径向跳动公差都按照通用传动齿轮的中等精度等级设定，可适配农机传动箱、小型输送设备驱动端、轻工机械传动组等场景的使用要求。齿宽的设定结合了常用的载荷系数范围，在额定传递扭矩下，齿面接触应力与齿根弯曲应力都留有足够的安全余量，可应对常规工况下的短时过载冲击，不会出现断齿、齿面过度磨损等早期失效问题。

　　在安装边界方面，这款齿轮的轴向总长度由轮毂凸起段长度与辐板、轮缘的厚度共同决定，装配时需要预留的轴向空间略大于齿轮自身总长度，保证端面与相邻零件之间留有合理的间隙，避免运转过程中出现摩擦剐蹭。径向安装尺寸以齿顶圆直径为最大边界，设计配套的传动腔时，腔体内壁与齿顶圆之间需要保留足够的安全间隙，防止加工、装配误差导致齿顶与腔壁碰撞。内花键的参数采用通用标准规格，可直接与同规格的标准花键轴适配，无需做额外的定制加工，能缩短设备的装配与维护周期，当齿面出现正常磨损达到寿命极限时，可直接拆卸更换同规格零件，维护成本更低。

　　这类齿轮在实际应用中，通常与同模数、同压力角的另一个直齿圆柱齿轮配对啮合使用，中心距按照两个齿轮的分度圆半径之和设定，建模时已考虑标准齿侧间隙，装配后无需额外调整齿隙即可满足正常传动需求，不会出现卡滞、传动噪音过大等问题。齿端做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或配合零件表面，也能在齿轮啮合入齿时起到导向作用，减少入齿冲击，降低传动过程中的噪音水平。整体结构没有多余的复杂特征，加工工艺性较好，可采用滚齿、插齿等常规齿轮加工工艺完成制造，后续如果需要提升齿面耐磨性能，还可直接对齿部进行高频淬火处理，基础结构无需做任何调整，适配不同载荷等级的使用需求。
