硅胶轮胎浇注成型用3D打印轮辋模具

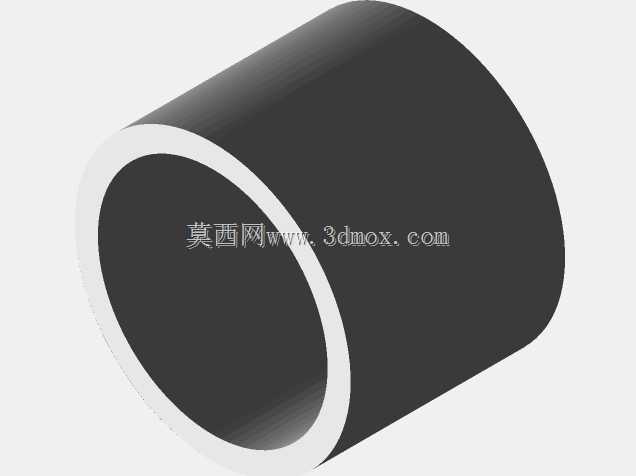

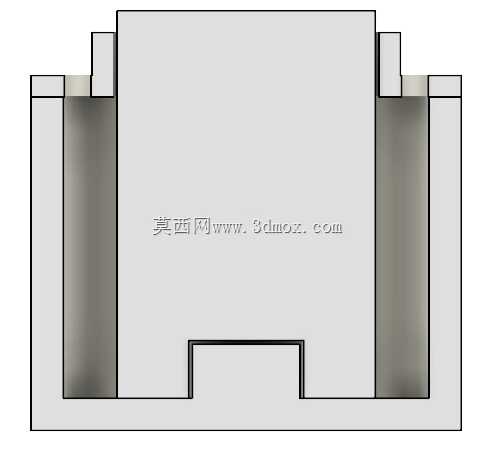

　　在桌面级FDM 3D打印的小比例模型轮组制作场景中，软质轮胎的成型一直是困扰爱好者与小批量手板制作者的痛点——直接打印柔性耗材不仅存在层间结合力差、表面易出现拉丝台阶的问题，小尺寸薄壁轮胎的打印成功率也极低，而这套轮辋一体式浇注模具，正是针对该场景开发的快速成型工装。整套模具采用一体化圆柱式结构，没有额外的拼接分型面卡扣或者定位销，完全依靠轮辋本体的外形作为模腔内侧基准，外侧的筒状模壁与顶部的压合端面共同围出封闭的轮胎成型空腔，使用时不需要额外的夹具固定，仅靠模具自身的重力与硅胶固化前的流动性就能完成充型，大幅降低了小批量制作时的工装准备成本。从结构设计逻辑来看，这套模具完全适配桌面级3D打印的工艺特性，

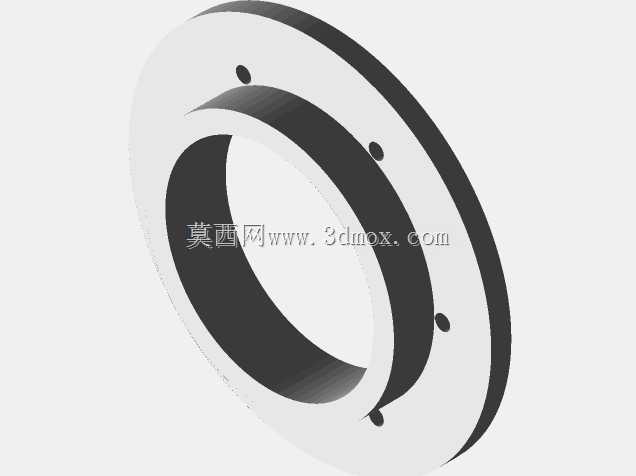

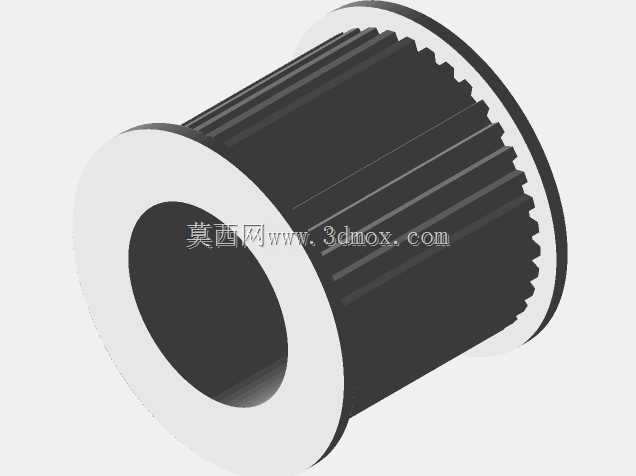

　　所有竖直面都做了1度以内的脱模斜度，没有内凹的倒扣结构，打印完成后不需要做额外的支撑拆除打磨，仅需去除底部的打印 raft 就能直接投入使用；模腔的壁厚控制在2mm，既保证了硅胶浇注时模具不会因为流体压力出现胀型变形，也不会因为壁厚过大导致硅胶固化时内部热量无法散出，出现局部硫化不完全的问题。顶部的环形凸台刚好对应轮胎与轮辋配合的内侧卡槽，浇注完成后不需要额外对轮胎做修边处理，就能直接卡合在配套打印的轮辋上，轮组的同轴度偏差可以控制在0.1mm以内，装配后转动时不会出现偏心抖动的问题。实际使用时，先将打印好的轮辋嵌入模具底部的定位凹槽内，确保轮辋与模具同轴放置，再将脱泡后的硅橡胶从顶部的环形缝隙缓慢注入，直到胶面与模具顶部端面齐平，

　　等待硅胶完全固化后，直接将成型好的轮胎连同轮辋一起从模具中顶出即可，整个操作过程不需要涂抹脱模剂，因为PLA或者PETG打印的模具表面本身就具备一定的离型特性，不会和硅橡胶产生粘连。从安装边界来看，这套模具的外径尺寸适配常见的1:32到1:24比例的模型车轮，整体高度不超过50mm，可以直接放置在桌面级真空脱泡机的腔室内完成注胶后的脱泡操作，不需要定制额外的固定工装；模具底部做了3mm厚的平整底座，放置在水平工作台面上不会出现倾斜，注胶过程中不需要手扶固定，单人即可完成整个浇注流程。不同于传统的机加工金属模具，这套3D打印的模具本身就是快速成型的产物，当需要调整轮胎的宽度、胎面花纹或者配合直径时，仅需修改三维模型的对应参数，

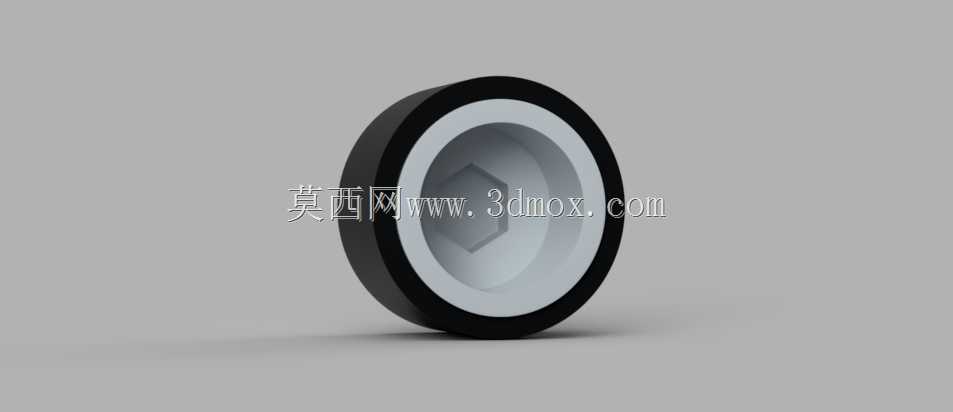

　　几个小时内就能打印出修改后的新模具，非常适合小批量多款式的模型车轮开发场景，不管是静态比例模型的制作，还是小型智能小车、机器人行走轮的原型验证，都能通过这套模具快速获得弹性合适、装配精度达标的软质轮胎，避免了柔性耗材打印带来的一系列工艺问题。在模腔的细节设计上，模具内侧对应轮胎胎面的位置预留了0.2mm的微调余量，使用者可以根据自己使用的硅胶收缩率，对模腔尺寸做小幅打磨调整，不需要重新打印模具；模具的外壁做了防滑的竖直纹理，脱模时可以用手握住外壁旋转松动，就能轻松将内部的轮组取出，不会因为用力不均导致轮胎被扯坏。实际测试中，使用邵氏硬度40度的模具硅胶浇注，常温下4小时即可完全固化，单套模具可以重复浇注20次以上，不会出现表面磨损或者尺寸偏差超标的问题，完全满足小批量原型制作的使用需求。
