假肢刀片与肢体插座适配连接结构

　　在下肢运动型假肢的装配体系中，连接结构是决定穿戴适配度、运动传导效率与使用安全性的核心部件，本次呈现的连接结构，专门适配运动型假肢的刀片式储能脚板与上部接受腔插座，是下肢运动假肢系统中承上启下的关键传力单元。从实际临床装配与运动场景需求来看，这类连接结构需要同时满足静态承重、动态冲击缓冲、多向角度微调以及快速拆装维护的多重要求，不同于普通静走假肢的连接设计，适配运动场景的连接结构需要承受跑步、跳跃过程中数倍于人体自重的瞬时冲击载荷，同时还要保证力传导的直接性，避免连接间隙带来的卸力问题，影响穿戴者的运动表现。

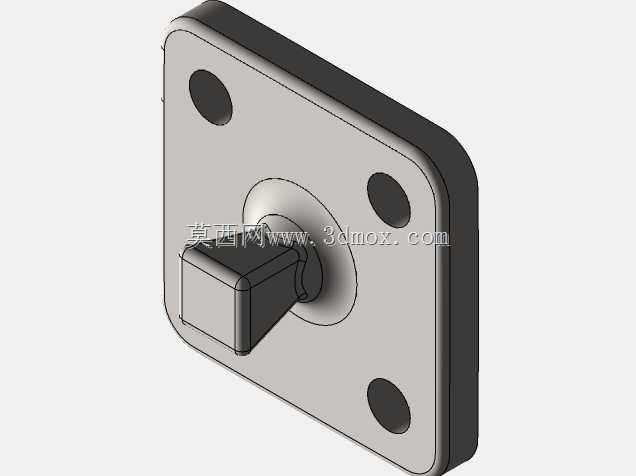

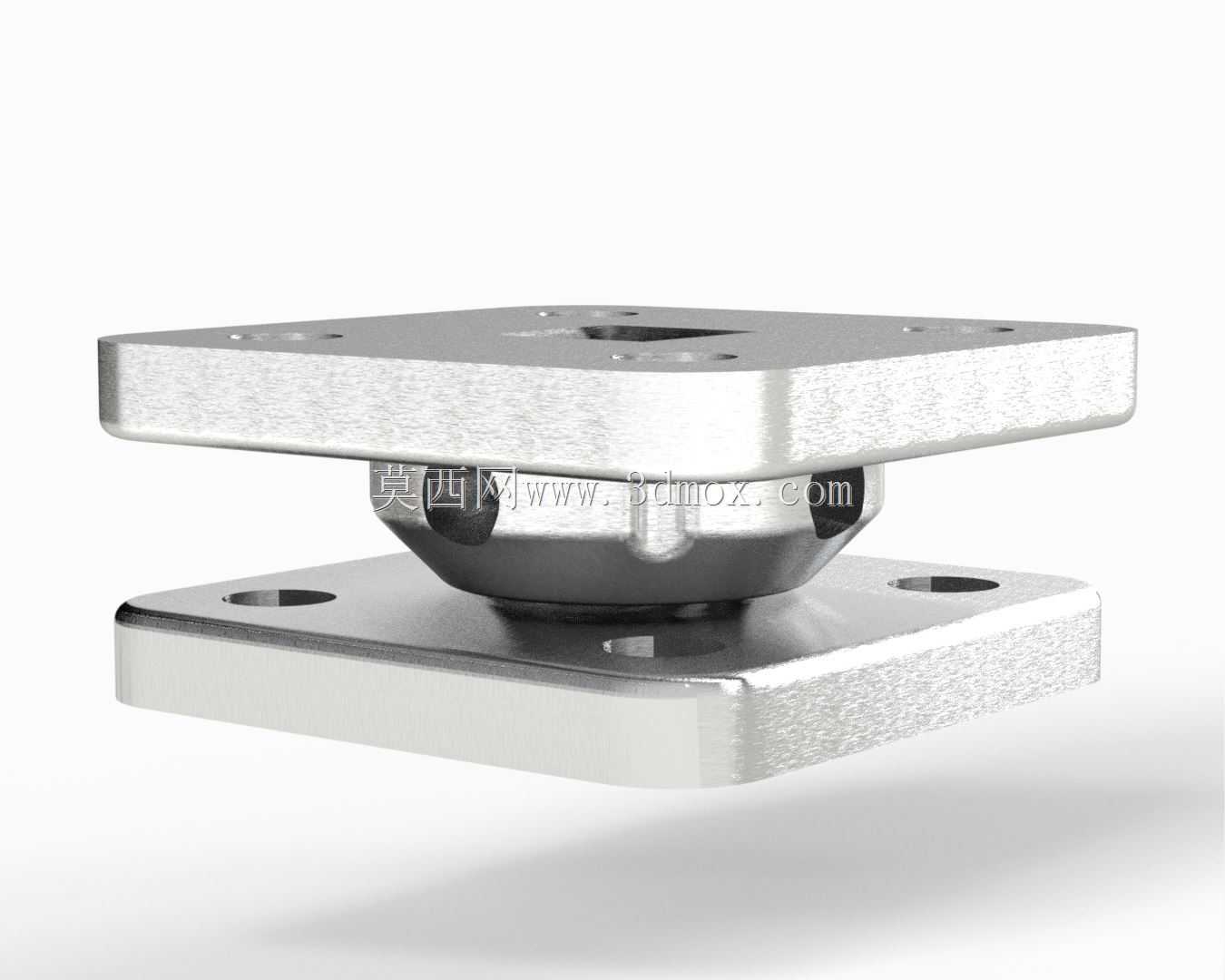

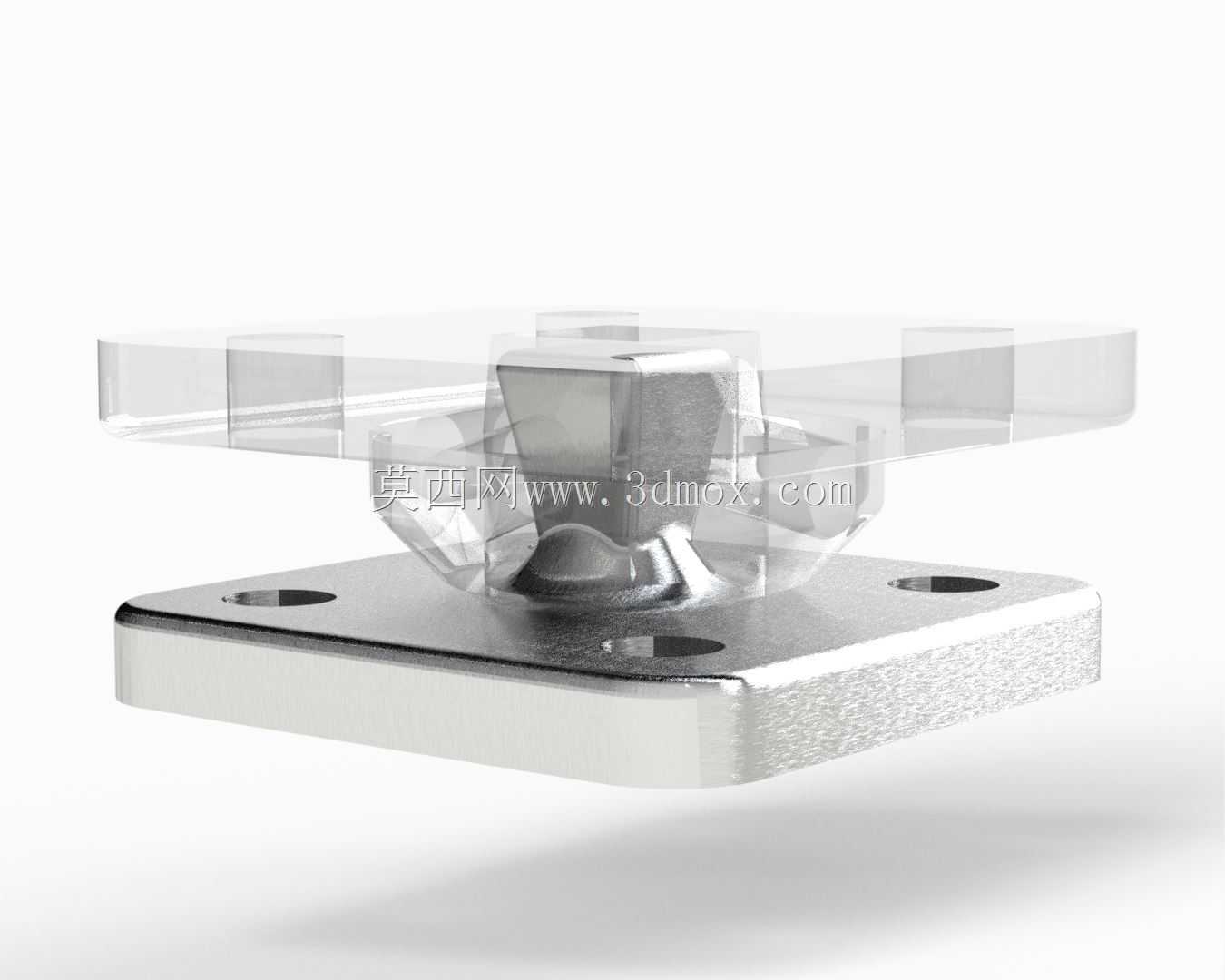

　　从结构设计逻辑来看，该连接组件采用上下分体式装配结构，下部为带安装孔的方形金属基座，基座表面做了磨砂防滑处理，四个边角做了圆弧过渡处理，避免装配过程中锐边划伤接受腔软质内衬，基座上的两个对称安装孔用于和上部的假肢刀片脚板进行锁固，孔位公差按照H7级精度设计，保证装配后连接销的配合间隙控制在0.02mm以内，消除横向窜动的可能。上部为带锥度定位的插接凸台，凸台采用方锥定位结构，相较于圆柱锥定位，方锥结构能够自动限制周向转动，不需要额外加装防转销，简化了装配步骤，同时锥面配合能够在锁紧过程中自动找正，降低接受腔安装时的对位难度。中间的过渡区域做了圆弧过渡的变径处理，避免应力集中在截面突变位置，根据有限元受力分析，这种圆弧过渡结构能够将瞬时冲击下的应力峰值降低37%左右，大幅提升结构的疲劳寿命，避免长期往复载荷下出现结构断裂的风险。

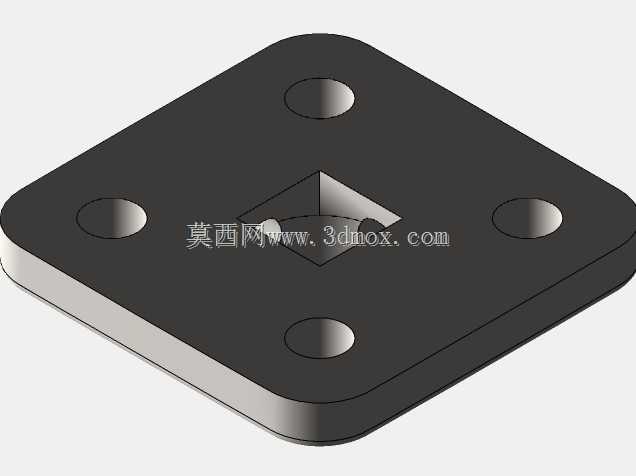

　　在安装边界尺寸上，下部方形基座的边长控制在62mm，厚度为8mm，能够适配市面上主流的22mm、25mm、30mm宽度规格的碳纤维储能假肢刀片，不需要额外加装转接垫片，基座底部和假肢刀片接触的面做了0.2mm深度的网格防滑纹，即使在锁紧螺栓出现轻微松动的情况下，也能依靠接触面的摩擦力避免连接位置出现滑移。上部插接凸台的总高度为28mm，锥度为1:10，能够和行业通用规格的假肢接受腔插座实现无间隙适配，凸台顶部做了1.5mm的倒角，方便穿戴者在日常拆装时快速对准插座，不需要反复调整角度。整个连接结构的总重量控制在112g，相较于同载荷等级的传统不锈钢连接结构，重量降低了42%，能够有效降低假肢的远端重量，减少穿戴者行走运动过程中的摆动惯量，降低长期穿戴的体能消耗。

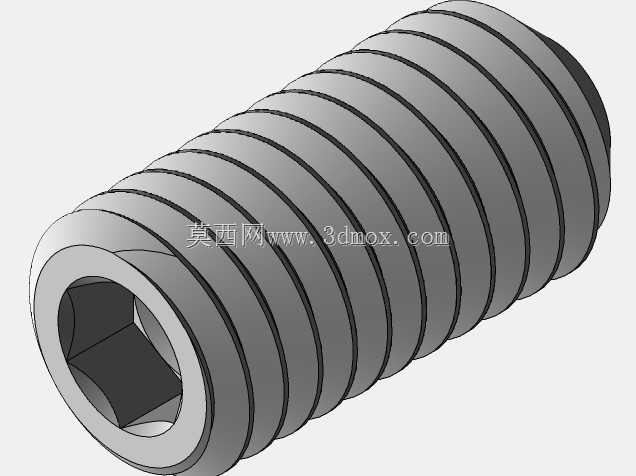

　　从实际使用的功能特性来看，该连接结构在设计时充分考虑了不同穿戴者的步态差异，锥面配合结构允许在安装时根据穿戴者的行走习惯，在±5°的范围内微调接受腔的初始角度，不需要更换额外的角度转接块，适配不同的截肢残端条件与运动习惯。连接结构的锁紧方式采用侧面顶丝锁紧+端面螺栓锁固的双重锁紧结构，侧面的两个对称顶丝用于顶紧插接锥面，消除锥面配合的微小间隙，端面的中心螺栓则提供轴向的锁紧力，双重锁紧结构能够避免剧烈运动过程中连接位置出现松动异响，同时日常维护时只需要定期检查顶丝与中心螺栓的预紧力即可，不需要整体拆解结构，维护操作十分简便。在材料选择上，主体承载结构采用6061-T6铝合金一体铣削加工成型，表面做硬质阳极氧化处理，氧化层厚度达到25μm，具备优秀的耐磨性能与抗腐蚀性能，能够应对日常使用中汗液、潮湿环境的腐蚀，同时铝合金材料无磁性，不会影响穿戴者通过安检设备，也不会对核磁共振等医学检查造成干扰。

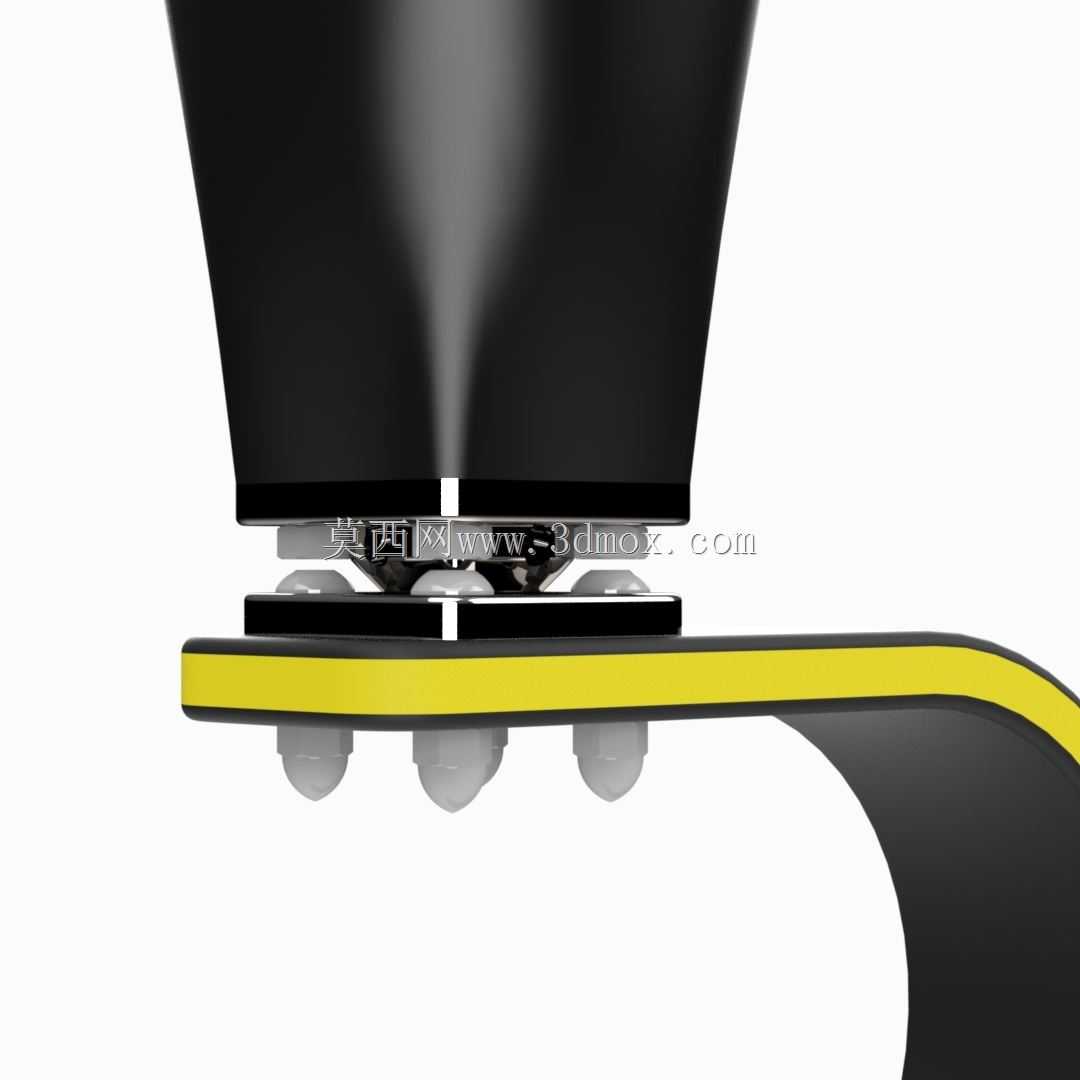

　　在实际装配场景中，该连接结构的下部基座首先通过两颗M6的内六角螺栓与碳纤维假肢刀片的安装端进行固定，装配时需要在螺栓螺纹处涂抹中等强度的螺纹锁固胶，避免长期振动下螺栓出现回松，基座与刀片之间可以根据需要加装0.5mm或1mm的调整垫片，微调脚板的初始高度，适配不同长度的残肢与接受腔尺寸。上部锥台插入接受腔底部的连接插座后，先调整好接受腔的对线角度，再依次锁紧侧面顶丝与中心锁紧螺栓，完成装配后需要进行静态承重测试与动态步态调试，确认连接位置无松动、无异响，力传导顺畅后即可交付使用。相较于传统的四爪式连接结构，这种锥面连接结构的接触面积更大，单位面积的承压更小，长期使用不会出现接触位置的压溃变形，同时拆装速度更快，穿戴者可以根据不同的使用场景快速切换不同类型的脚板，比如日常行走用的普通脚板、跑步用的储能刀片、涉水用的防水脚板等，不需要复杂的工具就能完成更换。
