80%与100%配列ISO布局机械键盘内胆结构

　　日常做外设结构设计的时候，很多人容易忽略配列适配的核心边界，这次做的两款ISO布局键盘内胆，分别对应80%也就是TKL尺寸、100%全尺寸两种主流桌面输入场景，先从实际使用场景说，100%配列的版本主要面向财务、数据录入类岗位的使用需求，保留独立数字小键盘区域，适合长时间高频数字输入的办公场景，80%配列的版本砍掉了数字小键盘区域，给桌面留出更多鼠标移动空间，适合电竞玩家、文字创作者这类不需要频繁输入数字，更在意桌面操作空间的用户。

　　设计思路上首先锚定ISO配列的核心特征，也就是大回车的按键布局，和常见的ANSI配列做结构区分，内胆的定位板开孔严格对应ISO配列的轴体安装位，大尺寸回车按键的卫星轴安装位做了加强筋处理，避免长时间按压出现定位板形变的问题。两款内胆的安装边界做了统一的兼容设计，定位板的固定螺柱位置统一采用行业通用的M2螺丝孔位，孔距适配市面上绝大多数的公模键盘外壳，不需要额外做外壳的二次改模就能直接装配。

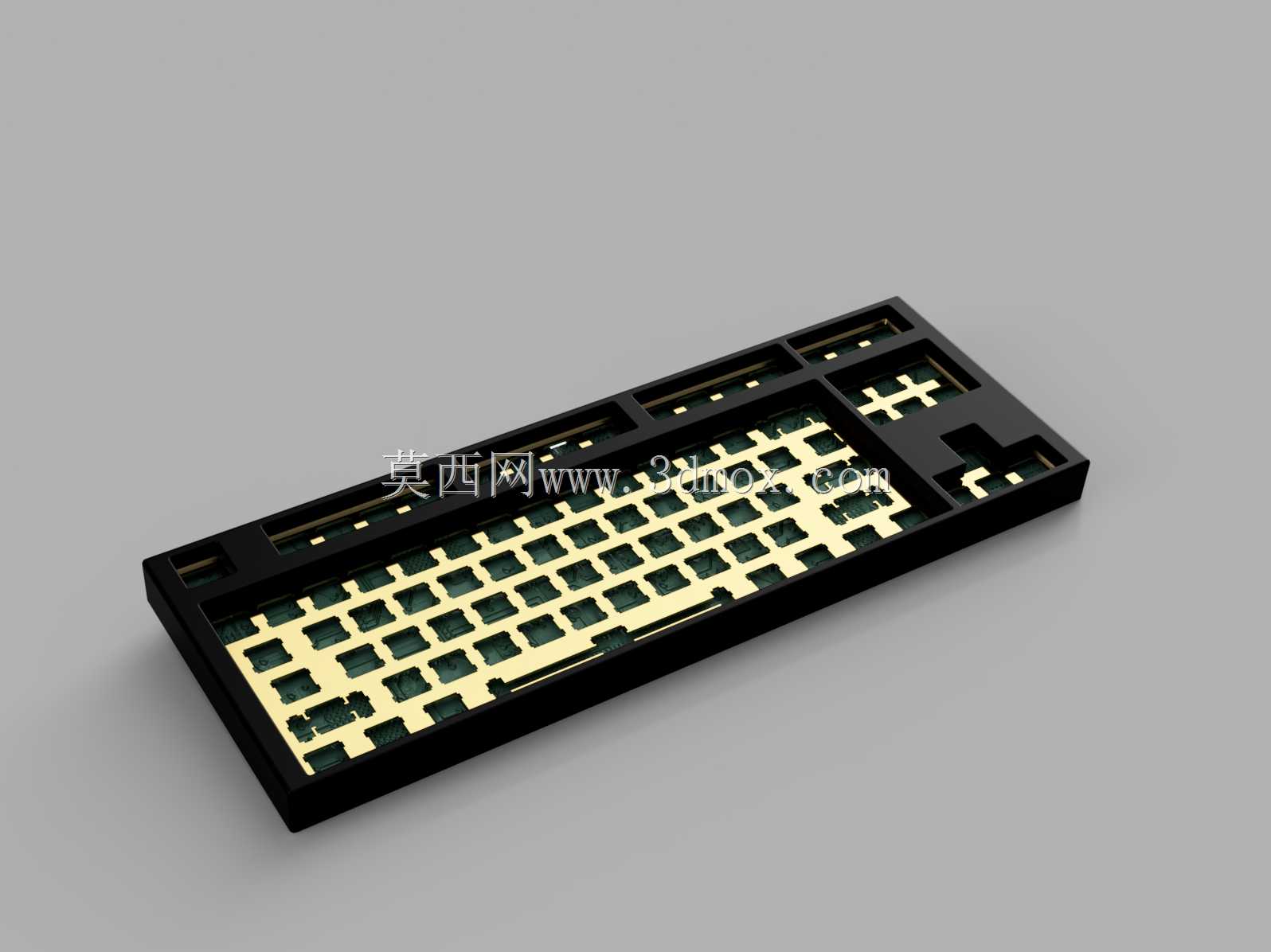

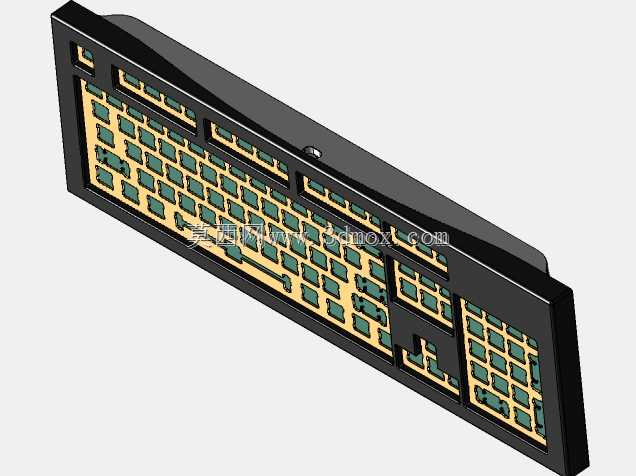

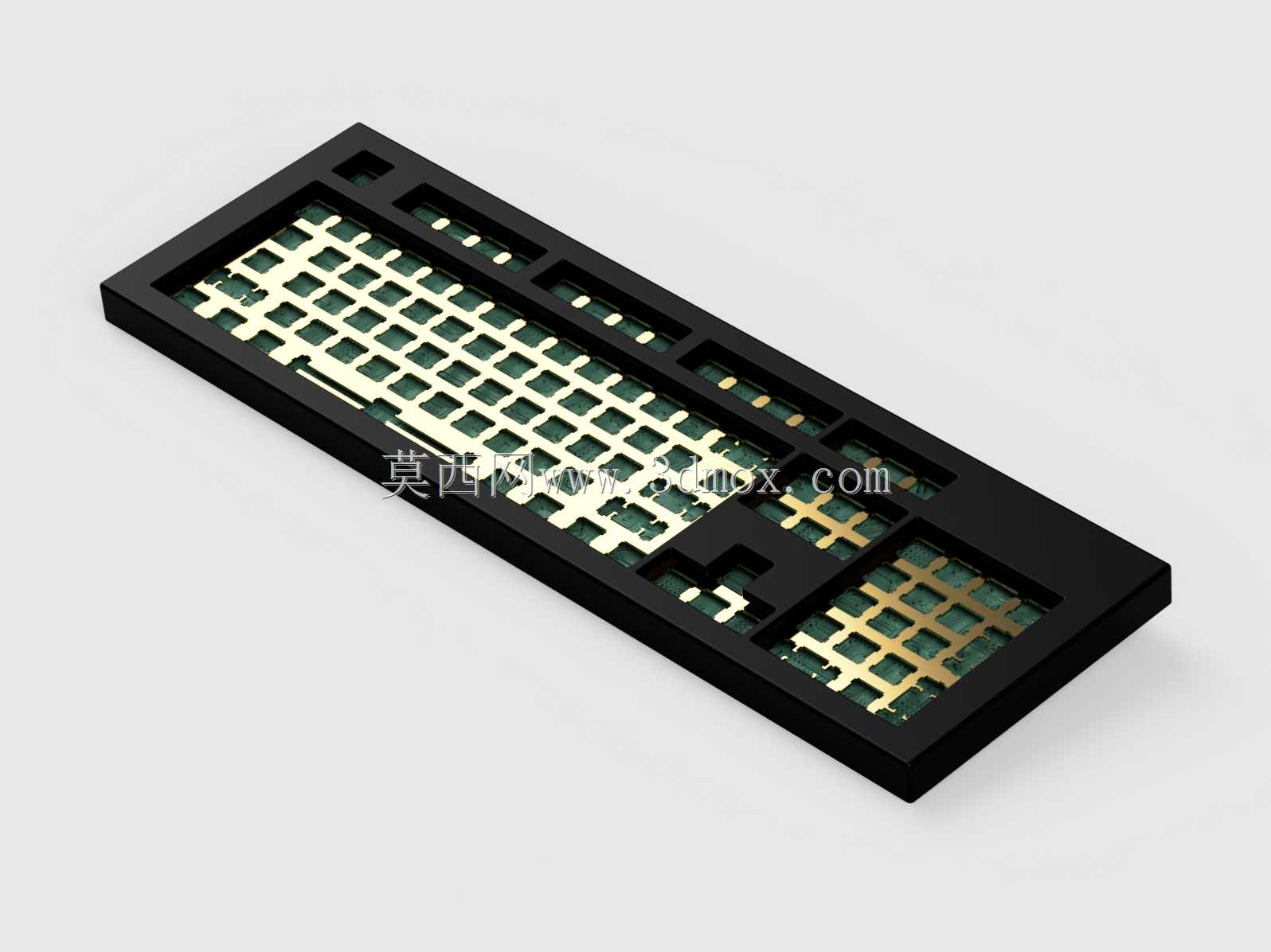

　　外形尺寸方面，80%配列的内胆横向有效宽度控制在360mm以内，纵向深度控制在140mm，整体厚度在15mm，预留了轴体引脚、PCB板、夹心棉、底棉的安装层叠空间，层叠公差控制在0.2mm以内，避免装配后出现轴体卡键、按键触发行程不一致的问题。100%配列的内胆横向宽度在440mm左右，纵向深度和80%版本保持一致，同样是140mm，数字小键盘区域的定位板做了独立的支撑筋，和主键盘区域的支撑结构连为一体，避免小键盘区域长时间按压出现塌陷。

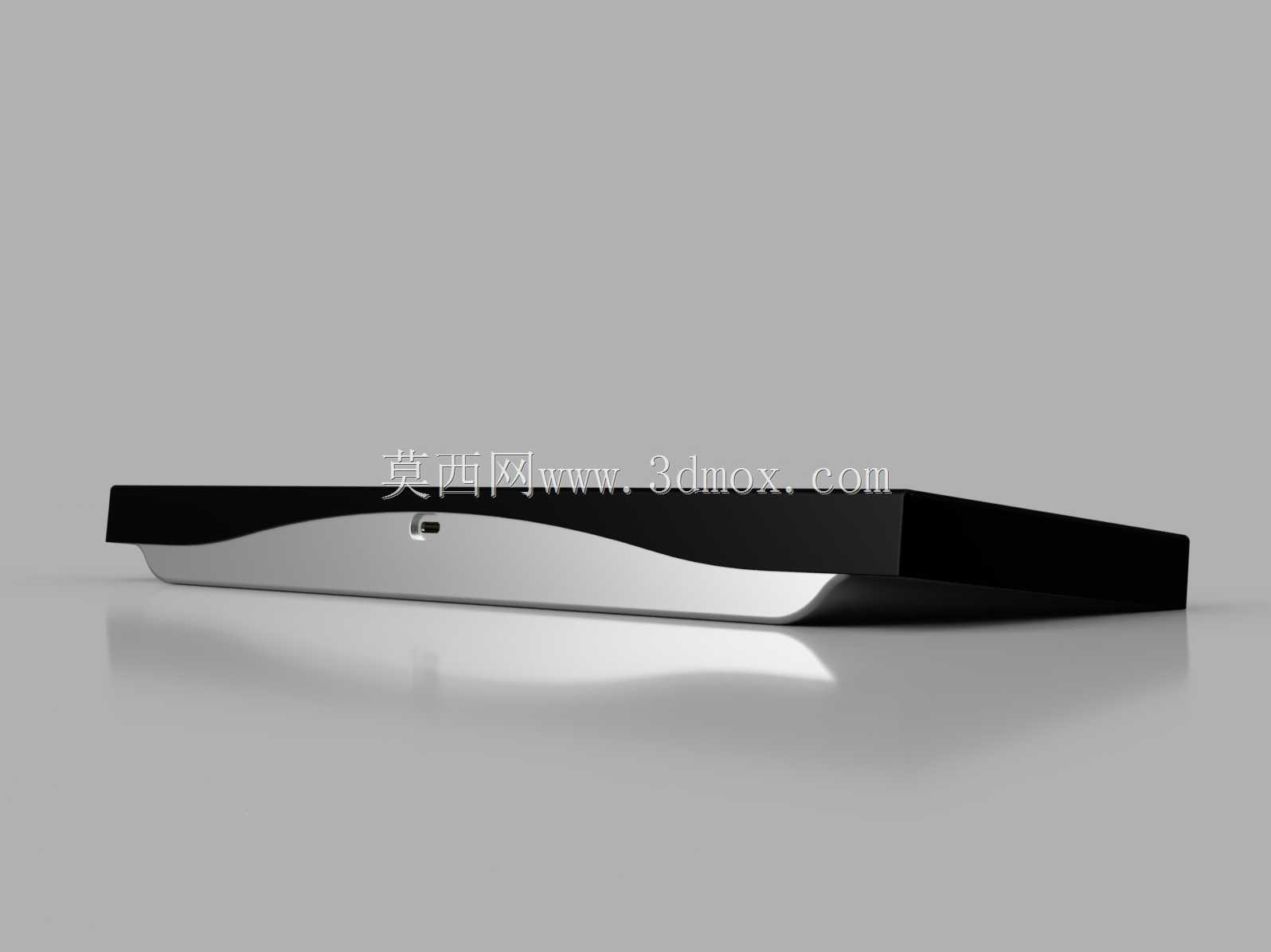

　　功能特性上，两款内胆的定位板都做了轴座避让槽，兼容热插拔PCB和普通焊接PCB，定位板边缘做了R0.5的倒角处理，避免装配的时候刮伤外壳内壁或者夹到排线。卫星轴的安装位做了0.1mm的公差余量，既可以安装PCB卫星轴也可以适配钢板卫星轴，给后续玩家改装留出足够的调整空间。走线槽的位置统一设置在内胆上方居中位置，宽度8mm，足够容纳Type-C接口的排线和灯条走线，不会出现排线挤压弯折导致的接触不良问题。

　　实际装配的时候需要注意，内胆和外壳之间的预留间隙控制在0.3mm，既不会因为间隙过大出现内胆晃动，也不会因为间隙过小导致热胀冷缩的时候出现挤压形变。定位板的材质如果选用PC或者FR4，加强筋的厚度可以做到1.2mm，如果选用铝合金材质，加强筋厚度可以降到0.8mm，足够满足结构强度需求。按键的开孔边缘做了0.2mm的倒角，避免轴体安装的时候刮伤轴座外壳，同时给轴体的中心定位柱留出足够的导入角度，装配的时候不需要刻意对准就能顺利卡入定位板。

　　针对ISO配列特有的左侧1.25u shift按键、大回车旁边的1u反斜杠按键，定位板的开孔位置严格按照ISO标准键位尺寸设置，和相邻按键的间隙保持在4mm，和常规ANSI配列的通用键帽完全兼容，不会出现键帽卡边、按压刮蹭的问题。两款内胆的定位板都预留了灯位开孔，支持轴下灯和RGB底灯的安装，灯位开孔直径3mm，刚好适配市面上主流的3mm直径LED灯珠，不需要额外扩孔就能直接装配。

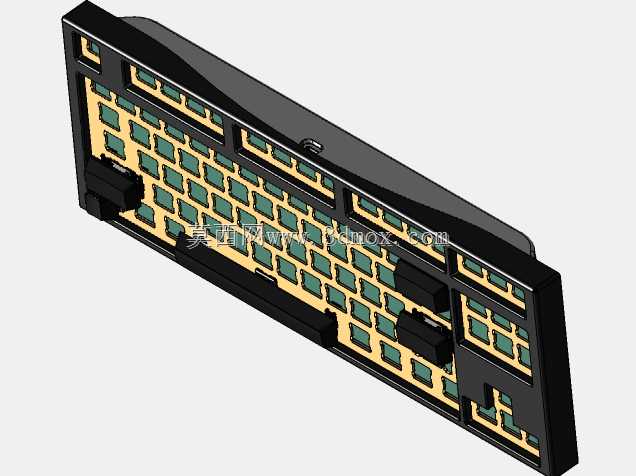

　　从结构强度的角度考虑，定位板的长空格按键位置做了横向加强筋，连接两侧的固定螺柱，避免长空格按压的时候出现定位板形变导致的钢丝音问题。方向键区域和主键盘区域之间没有做断开设计，保持整体结构的连贯性，减少装配后的结构共振。内胆的四个角都做了R5的圆角处理，和外壳的圆角弧度匹配，装配后不会出现边角突出的问题。

　　实际使用场景中，这两款内胆既可以用于量产机械键盘的生产装配，也可以用于客制化键盘的改装替换，统一的安装孔位让用户可以根据自己的使用需求切换不同配列的内胆，不需要更换整个键盘外壳，降低了用户的改装成本。结构设计上没有做特殊的异形结构，所有的开孔和加强筋都符合常规的机加工或者冲压加工工艺要求，开模成本低，量产良率高，适合批量生产。
