齿轮联动平行双爪夹持机械夹爪结构

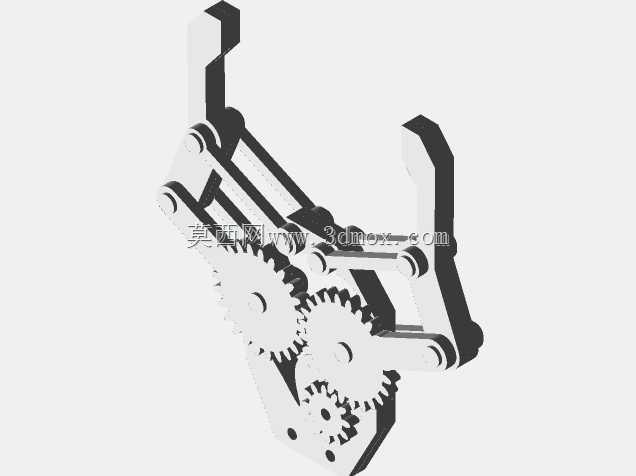

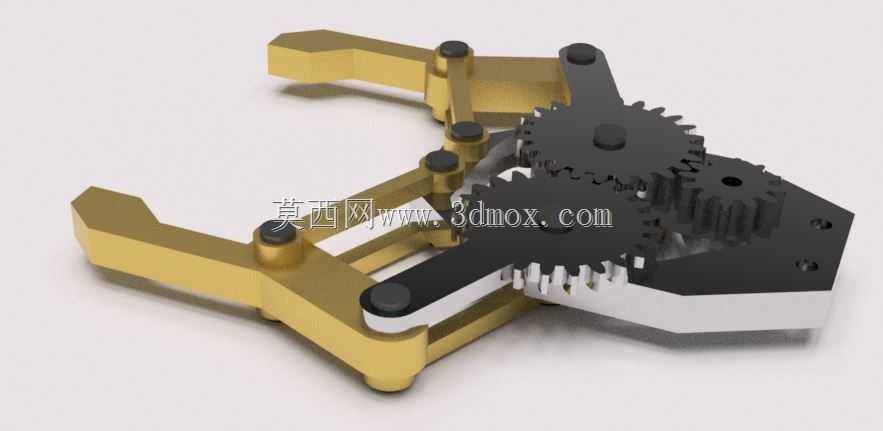

　　这款齿轮联动的平行双爪夹持结构，是小型自动化拾取工位常用的末端执行件，日常多搭配桌面级机械臂、直线滑台模组使用，覆盖3C电子小件分拣、注塑机水口料头抓取、实验室样本转运、轻工产线小件上下料这类对夹持同步性有要求的场景，相比单动力驱动的连杆夹爪，它的齿轮啮合结构能保证两个夹爪的开合行程完全对称，不会出现单侧偏摆导致的工件夹偏、脱落问题。从结构设计逻辑来看，整套夹爪的动力输入直接作用在主动齿轮轴上，主动齿轮同时和两个夹爪根部的扇形齿段啮合，动力输入时两个夹爪绕各自的固定销轴做同步反向转动，前端的夹持指始终保持平行开合，不会像普通连杆夹爪那样出现夹持角度随开合度变化的问题，对规则方形、圆柱形工件的贴合度更好，夹持接触面的受力更均匀，

　　不会在薄壁工件表面夹出压痕。夹爪的主体框架采用分层叠装结构，齿轮组全部内嵌在框架的空腔内，啮合齿面的侧隙控制在0.02-0.05mm区间，既不会因为间隙过大出现开合空程，也不会因为过盈配合导致传动卡滞，所有转动销轴都采用台阶轴设计，轴肩直接定位在框架板的安装孔内，不需要额外加装轴套挡圈，装配时只需要从单侧穿入销轴压装到位即可，后期维护拆换夹爪指的时候不需要拆解整个齿轮腔，能大幅减少产线停机维护的时间。安装边界方面，整套夹爪的主体基座为矩形结构，背面预留了标准的滑台安装螺孔孔位，孔距适配市面上主流的20系列、30系列铝型材滑台的安装尺寸，不需要额外做转接板就能直接固定；夹爪完全闭合时前端的最小夹持间隙为2mm，

　　完全张开时的最大夹持宽度可达65mm，能覆盖绝大多数小型轻工工件的夹持尺寸需求，夹爪指的前端预留了可拆卸的安装槽，可以根据被夹持工件的外形更换橡胶垫、V型块、仿形指头等不同的夹持端头，不需要改动主体传动结构就能适配不同材质、不同外形的工件。实际使用中，这套夹爪的传动比经过匹配设计，主动齿轮转动12度即可覆盖整个开合行程，不管是搭配旋转舵机还是直线气缸拉动齿条驱动，都能在极短的行程内完成开合动作，响应速度比普通连杆夹爪快30%左右；同时齿轮啮合的传动效率更高，动力损耗更小，在同等夹持力需求下可以选用功率更小的驱动元件，能降低整套末端执行件的重量和占用空间，适合对负载重量敏感的桌面级机械臂使用。夹爪的运动部件全部做了限位设计，

　　两个夹爪的根部都设置了硬限位凸台，开合到极限位置时凸台会直接抵在主体框架上，不会出现齿轮脱啮、夹爪过转的问题，不需要额外加装行程开关就能确定开合极限位置，简化了配套的电控接线逻辑。在夹持力控制方面，因为齿轮传动的刚性远高于柔性连杆结构，夹持力的传递更线性，通过控制驱动端的输出扭矩就能精准控制夹持力，既可以夹持重量在500g以内的硬质金属、塑料工件，也可以通过降低输出扭矩夹持薄纸片、塑料膜这类易损的软质工件，适配场景的跨度更大。夹爪的外露框架边缘全部做了倒角处理，没有尖锐的凸边，在产线人工辅助上下料的工位不会刮蹭操作人员的手套或者工件表面，所有转动副的润滑槽都预留在内侧，日常加注润滑脂的时候不会溢出到工件接触区域，能满足食品、医药类洁净生产工位的使用要求。
