带刻度吨袋支撑卸料承载架结构

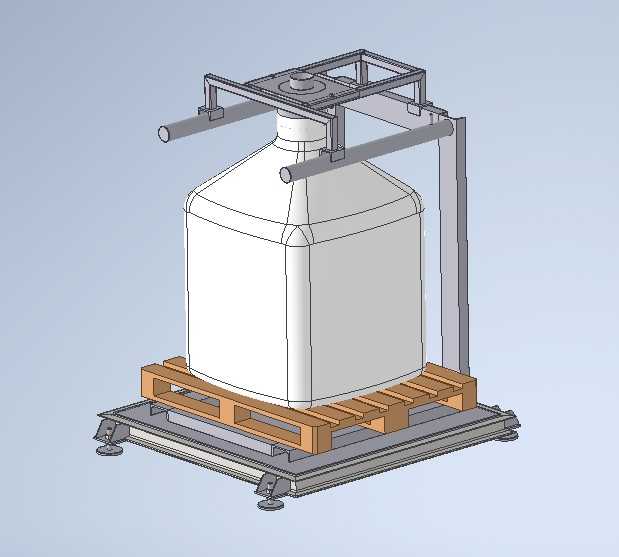

　　在散料仓储、粉体物料中转的生产场景里，吨袋（即集装袋、BIG-BAG）的承载与更换一直是车间物流环节容易被忽略的痛点——常规吨袋直接堆放在地面，装满后不仅难以精准判断剩余料量，叉车叉取时还容易剐蹭袋体造成物料撒漏，甚至出现袋体倾斜侧翻的风险，这套带刻度的承载架正是针对这类现场问题做的结构优化。从实际使用逻辑来看，这套架体的核心功能是给吨袋提供稳定的周向支撑与底部承载，架体上部的框架结构刚好卡在吨袋进料口的颈部位置，两侧伸出的横向杆体可在吨袋挂装时提供临时挂点，不需要额外安排人员全程扶稳袋体，单人即可完成挂袋操作，大幅降低上料阶段的人工辅助强度。架体侧面预留的刻度标识并非装饰性设计，而是对应吨袋内物料的装载高度，

　　现场操作人员不需要登高开袋查看，站在地面即可通过刻度快速估算剩余物料量，对于按批次补料的生产场景来说，能有效避免断料停机或者物料过量装载溢出的问题，尤其适合塑料粒子、粮食粉料、化工颗粒这类需要定期盘点存量的散料存储场景。设计层面上，底部承载结构做了双层适配：最下方是带可调脚杯的金属底架，脚杯可根据车间地面的平整度做高度微调，保证整个架体在静置存储时处于水平状态，避免因地面倾斜导致吨袋重心偏移；底架上方预留了标准木托盘的放置空间，木托盘直接嵌在底架的定位槽内，吨袋装满后不需要额外吊装转移，叉车可直接叉取木托盘连同满料吨袋一起转运，空袋更换时也只需要叉走空托盘、放入新的带空袋的托盘即可，整个更换过程不需要拆卸架体任何部件，

　　单次换袋时间可压缩到两分钟以内，比传统的吊装换袋模式效率提升数倍。从安装边界来看，这套架体的整体尺寸适配市面上主流的1吨级标准吨袋，上部框架的内圈尺寸刚好匹配吨袋上口的外径，不会出现袋体晃动移位的问题；两侧横向挂杆的伸出长度经过反复校核，既保证挂袋时的操作空间足够，又不会超出叉车作业的安全回转半径，避免叉车进出时剐蹭杆体；底部底架的叉孔高度完全符合标准手动液压叉车、电动平衡重叉车的叉齿高度要求，不需要对现有叉车做任何改装即可直接适配。结构选材上，架体主体采用标准矩形钢管焊接成型，上部框架做了倒角处理，避免尖锐边角割破吨袋的编织层，所有焊接位置都做了焊后打磨处理，不存在应力集中的薄弱点，

　　长期承受满载吨袋的交变载荷也不会出现焊缝开裂的问题。和市面上常见的固定式吨袋架不同，这套结构没有做全封闭的周向围挡，而是采用单侧立柱加上部悬臂的框架形式，一方面减少了架体自身的重量，方便车间内根据生产需求移位调整布局，另一方面开放式的侧面结构不会遮挡刻度标识，操作人员从任意作业方向都能清晰读取料位刻度，不会因为架体遮挡出现读数偏差。在物料卸料环节，这套架体也能提供稳定支撑：当吨袋需要下放料时，不需要将吨袋从架上吊下，直接打开吨袋底部的卸料口即可，架体的上部框架会牢牢兜住吨袋的上部，避免卸料过程中袋体因为物料下移出现整体坍塌，保证卸料过程顺畅可控，不会出现物料瞬间冲落造成的扬尘或者出料口堵塞问题。
