立式多管路海水淡化处理装置结构设计

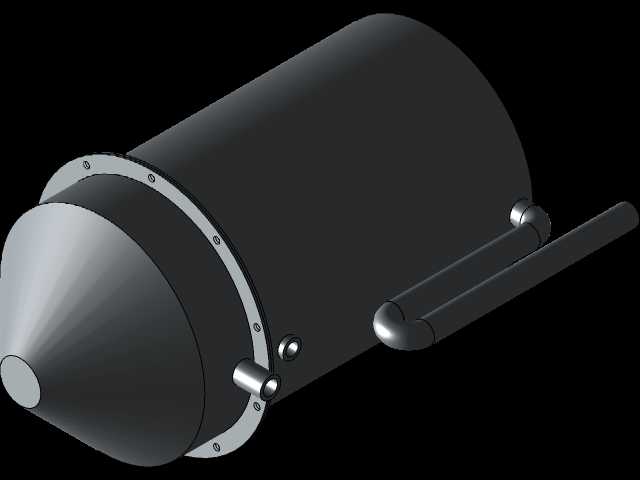

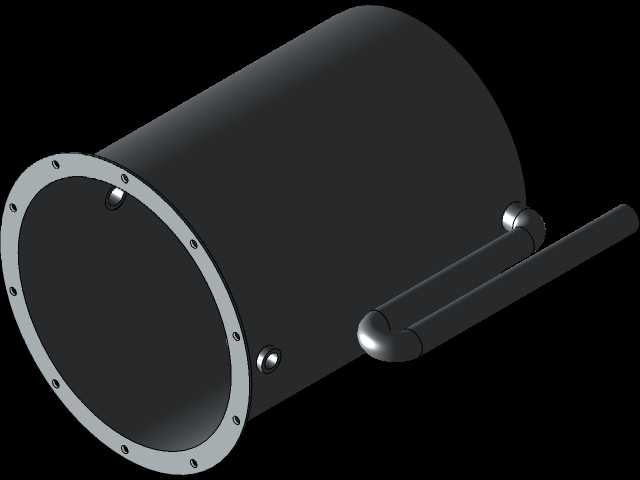

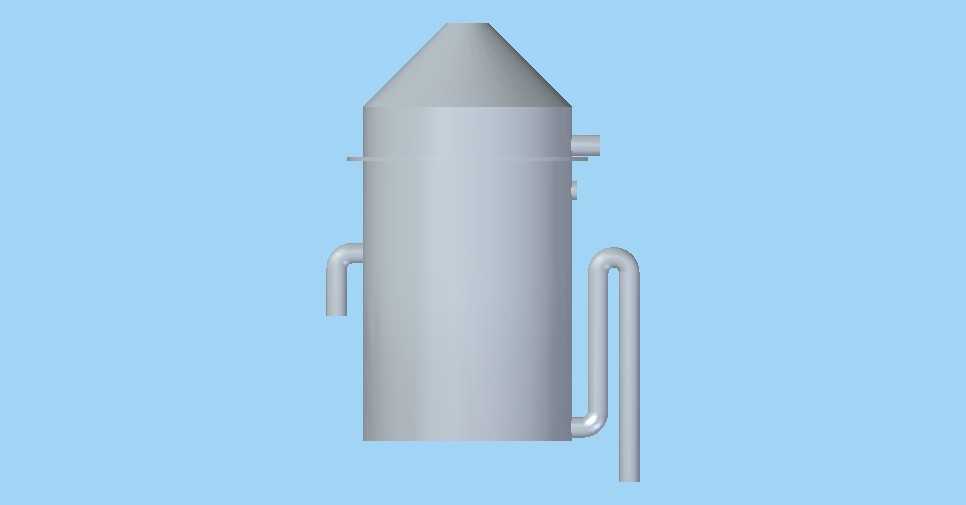

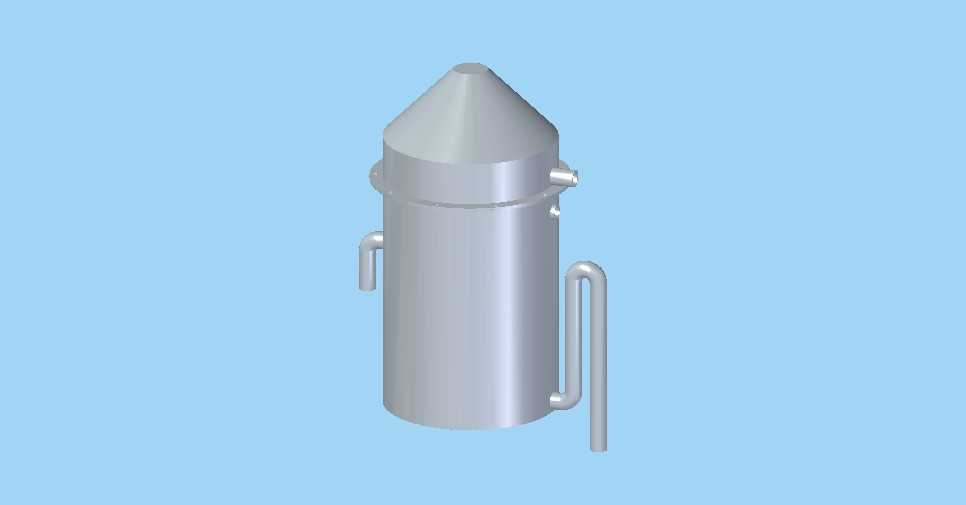

　　这款立式罐体结构的水处理装置，主要面向海岛驻点、远洋作业平台、沿海缺水区域的淡水制备场景，针对高盐度原水的预处理与核心淡化环节做了适配性结构设计，能够在无市政供水依托的野外作业场景下，完成原水到合格生产生活淡水的转化。从整体结构来看，设备采用上锥下直的立式罐体布局，锥顶结构主要用于蒸发环节的蒸汽导流，减少蒸汽在罐体顶部的滞留死角，直筒段作为核心处理腔室，预留了足够的内部组件安装空间，侧面伸出的多组管路分别对应原水输入、浓水排放、淡水输出、循环回流等不同功能接口，管路的弯折半径均按照流体输送的阻力要求做了优化，避免直角弯折带来的流阻骤增与管路冲蚀问题。设计阶段优先考虑了现场安装的边界条件，罐体底部预留了标准法兰安装位，

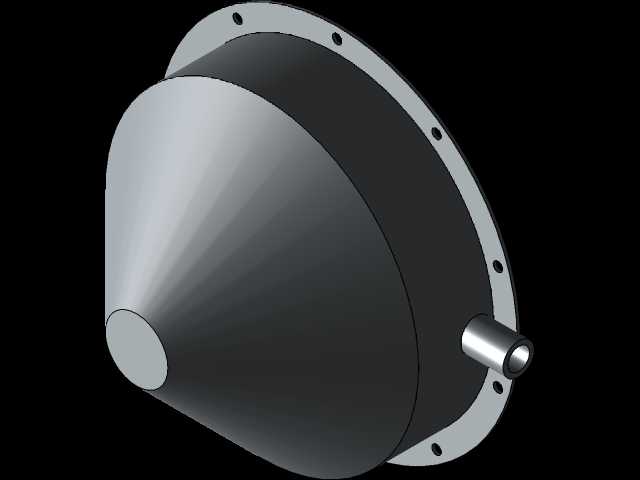

　　可直接与预制的混凝土基座或钢架支撑对接，无需额外做结构改制；侧面管路接口的伸出长度统一控制在合理范围，既满足外部管路对接的操作空间，又不会因为伸出过长导致运输过程中出现磕碰变形，罐体整体的重心落在底部支撑面的中心区域，即使在船舶等存在晃动的安装场景下，也能保证设备的运行稳定性，不会出现重心偏移导致的连接管路受力泄漏问题。功能层面，罐体内部可适配蒸馏法淡化的核心换热组件，外部的回流管路可将未完全处理的浓水重新导入罐体前端做循环处理，提升原水的利用率，减少浓水排放的浪费；锥顶的结构设计可让蒸发产生的蒸汽顺着锥面快速汇入顶部的冷凝管路，避免蒸汽在罐顶凝结后重新滴回高温蒸发区，变相降低热能损耗。在结构细节处理上，

　　罐体侧面的管路接口均做了加强筋补强，因为海水淡化设备运行过程中管路存在一定的振动，长期运行下接口位置是应力集中的高发区域，补强结构可有效降低焊缝开裂的风险；罐体直筒段的壁厚按照0.6MPa的工作压力做了选型计算，既满足承压运行的强度要求，又不会因为壁厚过大增加不必要的设备自重，方便偏远区域的转运与吊装。不同于卧式布局的淡化设备，这款立式结构的占地面积更小，对于空间局促的海岛补给点、钻井平台作业区来说，能够大幅节省安装场地，同时立式布局的内部流场更均匀，原水在罐内的停留时间更容易控制，能够保证不同工况下的出水稳定性。设备的外部管路采用侧置对称布局，左右两侧的管路重量基本平衡，不会出现单侧偏重导致的罐体安装垂直度偏差，日常运维过程中，

　　操作人员可在罐体两侧分别完成不同管路的阀门操作与检修，不需要绕设备长距离移动，提升运维效率。针对海水介质的强腐蚀特性，结构设计阶段预留了足够的衬层安装空间，罐体内部可衬塑或喷涂防腐涂层，外部管路也可根据防腐需求更换对应材质，整个结构的连接尺寸均采用通用标准，不需要定制特殊规格的密封件与紧固件，降低后期运维的配件采购难度。在安装边界的考量上，设备顶部锥顶的最高点距离底部安装面的高度，预留了顶部冷凝组件的安装余量，现场安装时不需要额外抬高罐体即可完成顶部组件的对接，罐体侧面距离最近的操作通道仅需预留0.8米的空间，就能满足管路拆装、阀门操作的空间需求，对于空间狭小的作业场景适配性更强。
