多聚丙烯滤筒式过滤罐体外壳结构

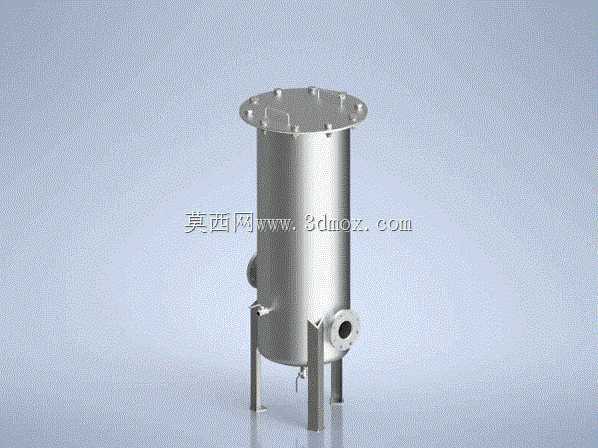

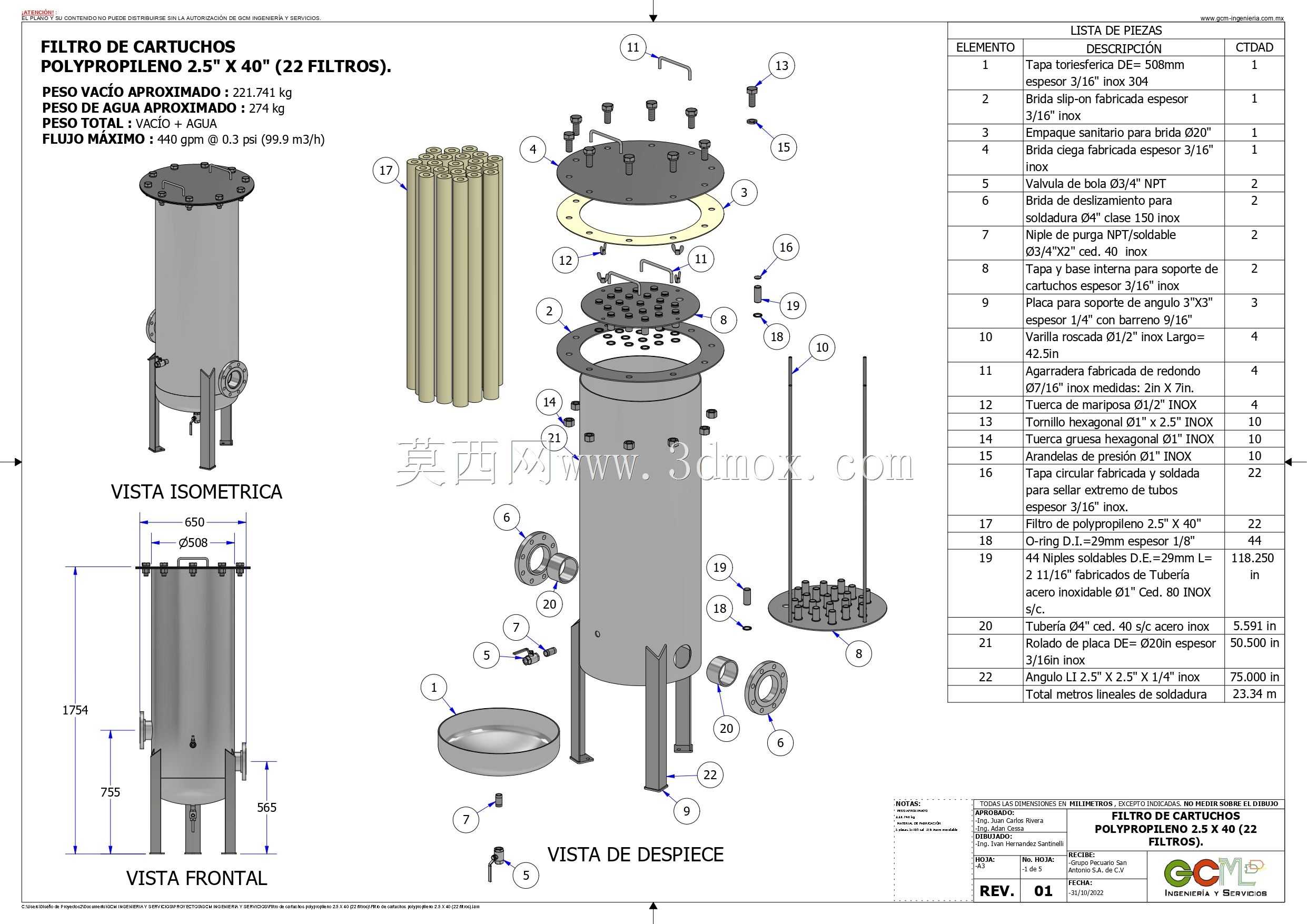

　　在工业流体处理、市政供水净化、循环水预处理等工况场景中，多滤筒式过滤设备是拦截流体中固体杂质、保障下游管路与设备稳定运行的核心单元，而作为承载内部滤元、承压密封的外壳结构，其设计合理性直接决定整套过滤系统的运行可靠性与维护便捷性。这款壳体结构针对22支2.5英寸直径、40英寸长度规格的聚丙烯滤元适配设计，整体采用立式筒型承压结构，主体材质选用3/16英寸厚度的304不锈钢板材卷制焊接成型，可适配常规工业水系统的弱腐蚀工况，满足长期承压运行的结构强度要求。

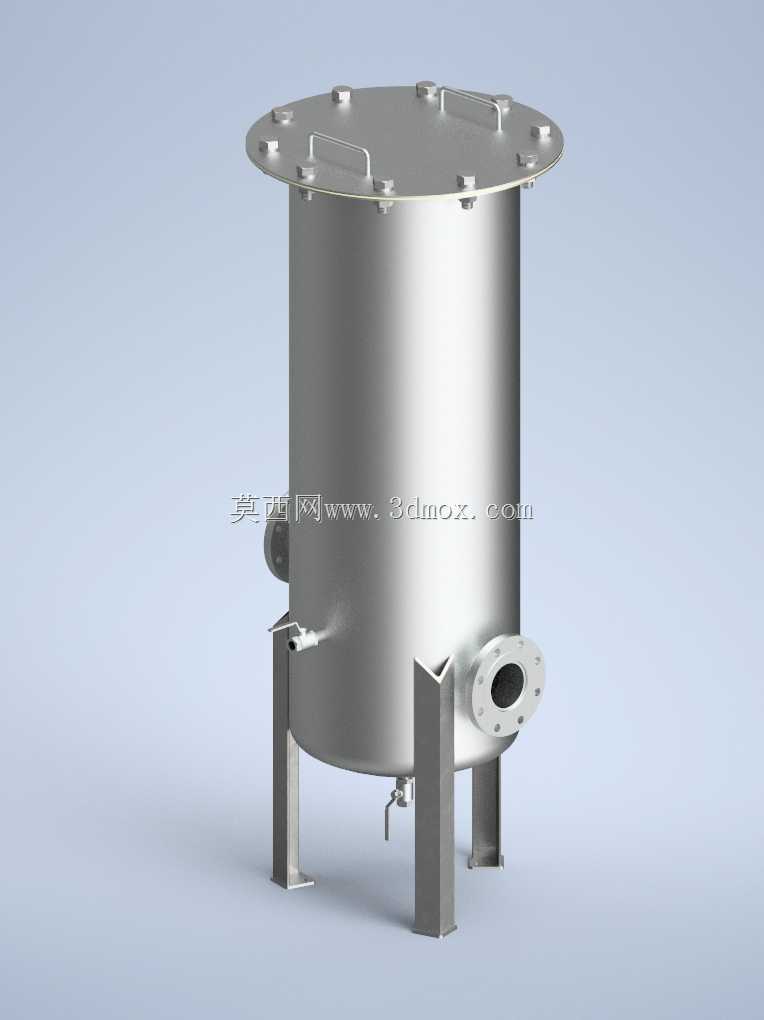

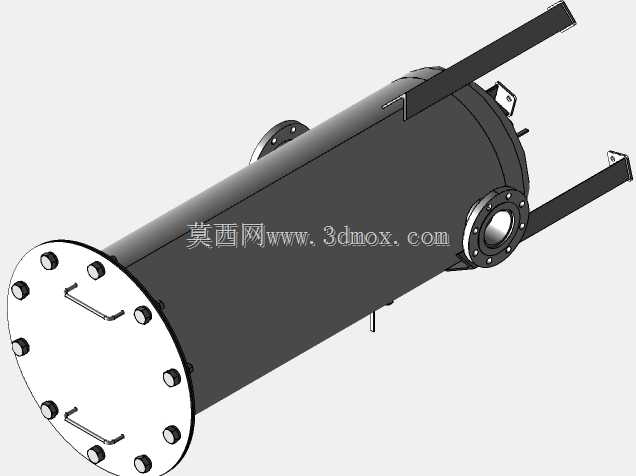

　　从实际安装适配维度看，壳体的流体进出口采用4英寸规格、150磅压力等级的法兰连接结构，可直接对接同压力等级的工业管路，无需额外制作变径转接件，降低现场安装的施工成本与管路泄漏风险；设备底部设置三根支腿式支撑结构，支腿与筒体采用焊接连接并做加强筋处理，可承载整套设备满水运行时的总重量，安装时仅需在支腿底部做基础固定即可完成设备就位，无需额外制作大型安装框架。筒体顶部采用快开式法兰盲板结构，通过周向均匀布置的螺栓实现压紧密封，当内部滤元达到纳污上限需要更换时，仅需拆卸顶部螺栓即可打开端盖，直接取出内部旧滤元完成更换，无需拆卸进出口管路，大幅缩短日常维护的作业时长。

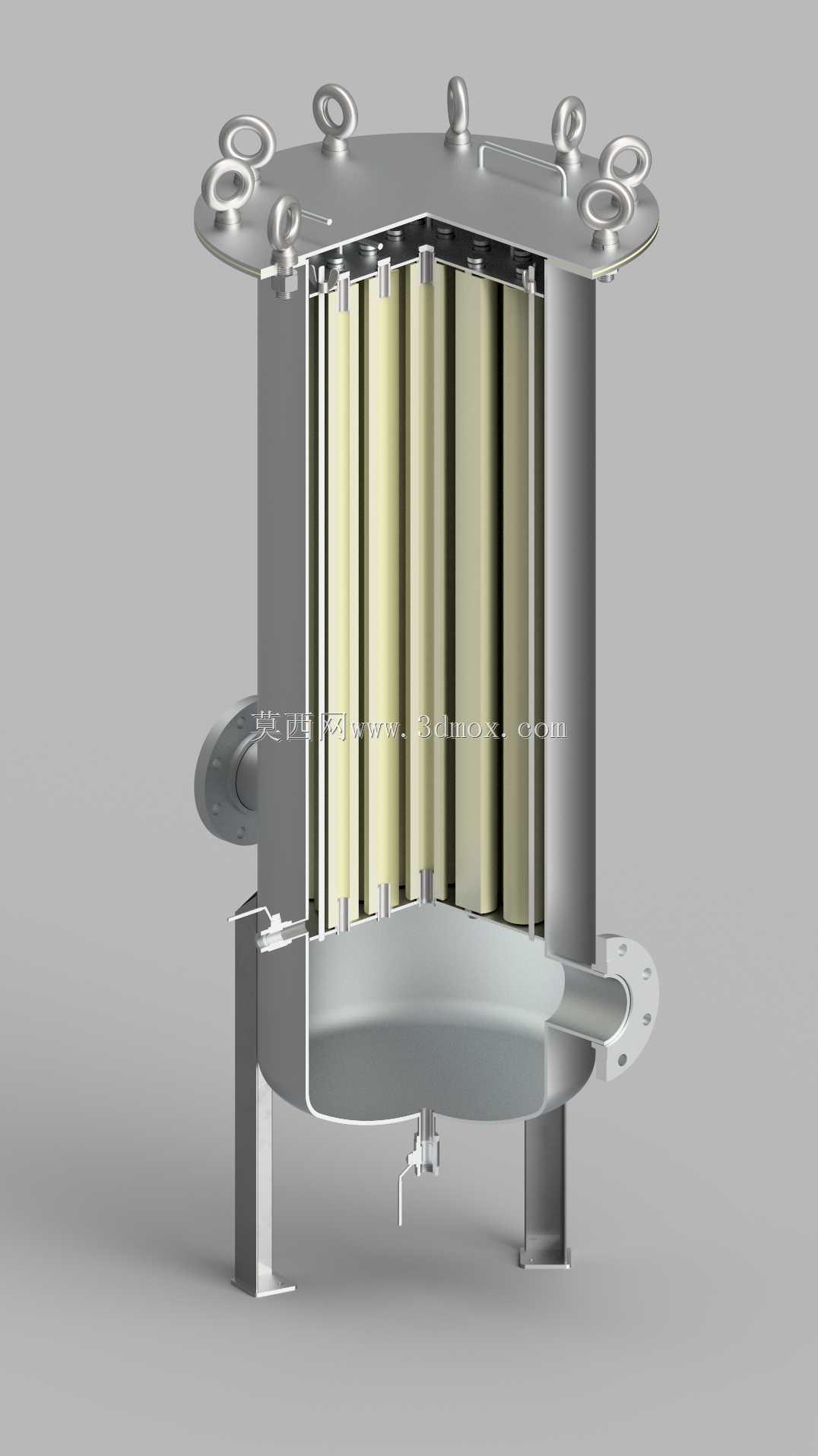

　　在结构设计逻辑上，筒体内部设置有专门的滤元定位孔板与压紧结构，22支滤元可均匀排布在孔板对应位置，进水端流体进入筒体后可均匀分配至每支滤元的外侧，透过滤元的洁净流体汇集到中心出水腔后从出口排出，避免出现局部滤元流量过载、滤元提前堵塞的问题；筒体底部设置有排污接口，设备反冲洗或停机排空时可将筒体内积存的杂质与残液完全排出，避免筒底积泥滋生细菌、影响出水水质。筒体侧面还设置有排气接口，设备初次投运时可打开排气阀排出筒体内积存的空气，避免气阻导致的流量不足、滤元气蚀等问题。

　　从安装边界条件来看，该壳体整体为立式圆柱结构，支腿安装面到顶部法兰的高度可满足40英寸长滤元的垂直安装与取出空间要求，筒体直径匹配22支滤元的排布间距，预留足够的流体流道空间避免流道过窄导致的压损过大问题；进出口法兰的中心高度匹配常规工业管路的架设高度，现场对接时无需额外调整管路标高。承压设计上，该壳体可满足最大440加仑每分钟流量下、0.3psi压差的稳定运行要求，筒体焊接处全部做满焊处理并做水压试漏验证，可避免长期运行过程中出现焊缝渗漏的问题；不锈钢材质的内外表面做钝化处理，可减少流体中杂质在壁面的附着，降低日常清洗的工作量。

　　在实际工况适配中，这类聚丙烯滤元配套的过滤外壳可广泛应用于中央空调循环水过滤、工业制程进水预处理、反渗透设备前置保安过滤、市政供水终端净化等场景，相比单滤元过滤器，多滤元结构在相同占地空间下可提供更大的有效过滤面积，延长滤元更换周期，减少设备维护频次；立式结构的设计相比卧式结构占地面积更小，更适合厂房空间有限的安装场景。设计过程中针对滤元的压紧力做了专门校核，顶部压紧结构可保证运行过程中滤元不会被流体冲偏导致旁流，确保所有流体都经过滤元过滤后再流出，避免未过滤的流体短路进入下游管路影响水质。支腿的高度设计预留了底部排污阀的安装操作空间，日常排污作业时无需俯身到设备底部即可操作阀门，提升现场运维的操作便利性。
