十六缸斯特林动力装置结构设计

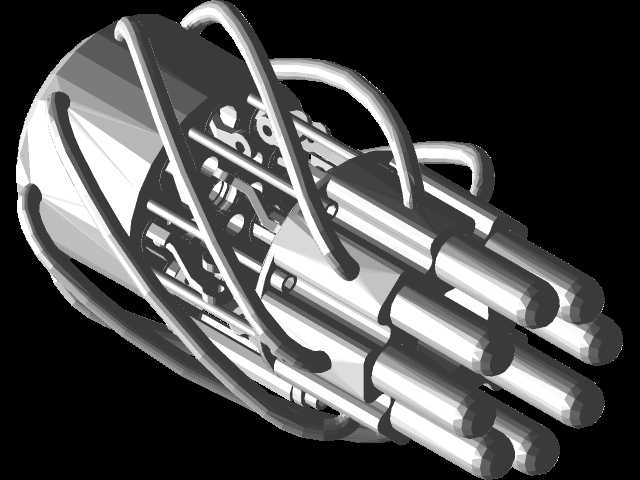

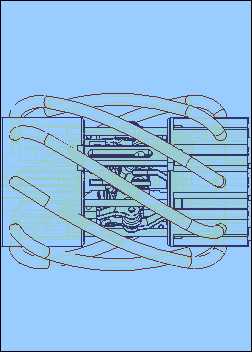

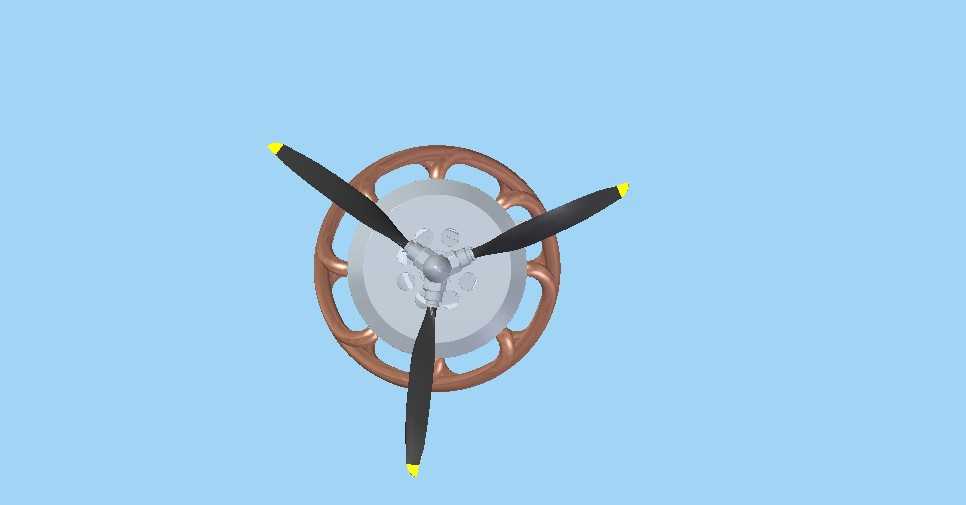

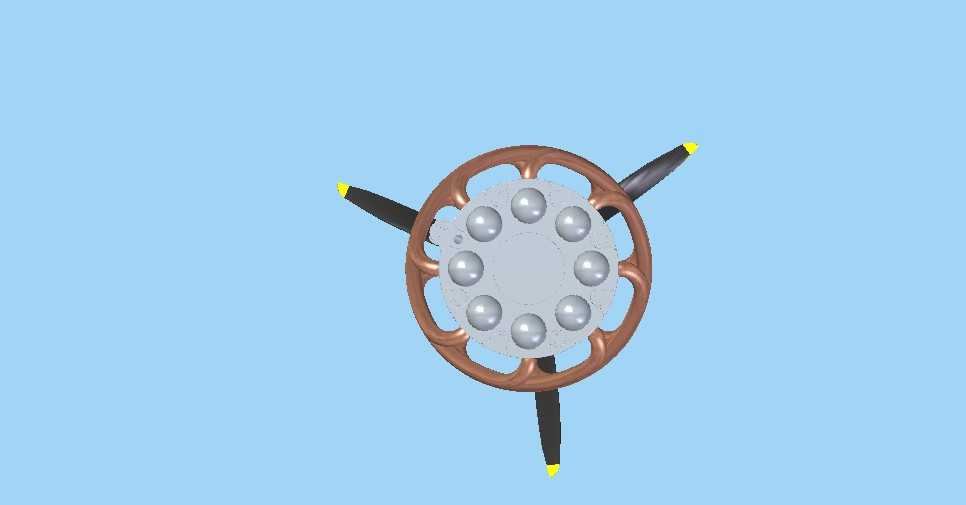

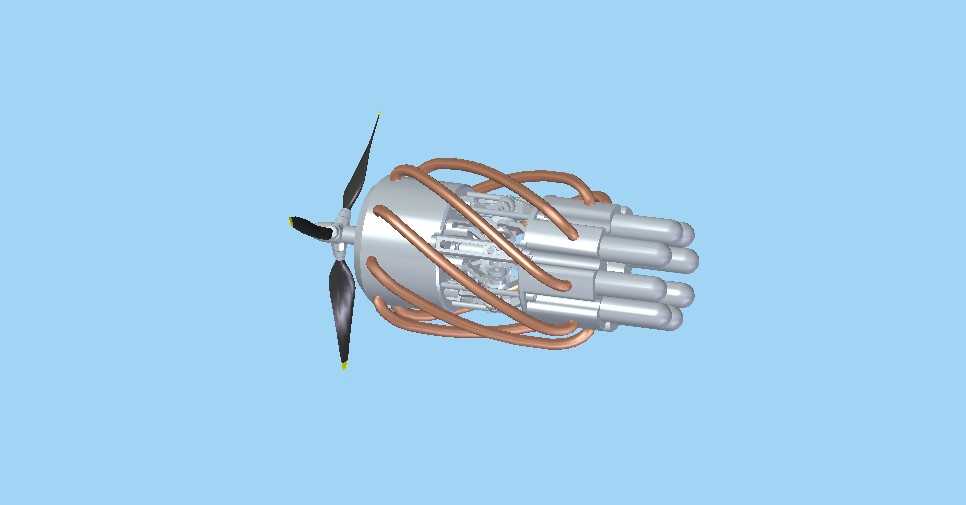

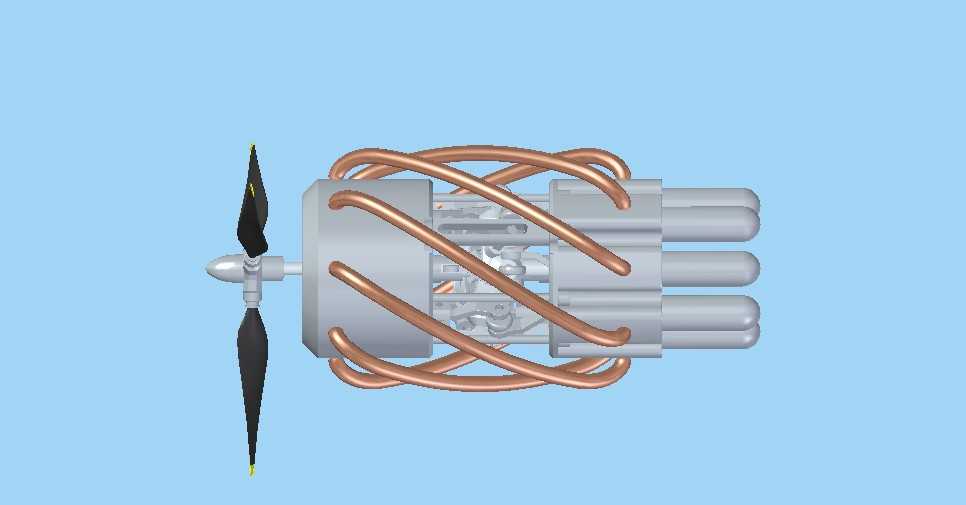

　　多缸斯特林动力装置的设计，首先要锚定其适用的场景边界，这类外燃式动力结构不依赖燃油爆燃做功，对热源的适配性极强，不管是工业余热回收场景下的低品位热能利用，还是偏远离网区域配合太阳能集热、生物质燃烧的分布式供能，甚至是部分对静音要求极高的特种动力配套场景，都能找到对应的适配空间。和传统内燃机不同，斯特林循环的做功过程是闭式循环，工质在封闭腔体内持续完成受热膨胀、冷却压缩的循环过程，十六缸的排布设计，核心是为了平抑单缸做功的扭矩波动，让动力输出的平顺性大幅提升，不需要额外加装大惯量飞轮就能获得稳定的扭矩输出，这一点在配套小型发电装置、低转速动力输出设备时优势格外明显。从结构设计的逻辑来看，十六缸的环形对称排布是整个方案的核心，所有气缸围绕中心的曲柄连杆机构均匀布置，每个气缸的热端、冷端流道做了等长度设计，保证各个气缸的工质受热、冷却过程的相位差均匀，避免出现各缸做功时序紊乱导致的振动问题。设计过程中需要重点考虑气缸的安装边界，热端和冷端之间必须预留足够的隔热层安装空间，避免冷端受热抬升导致循环效率下降，同时各个气缸的连接管路要做圆弧过渡，减少工质在流道内的流动阻力，毕竟斯特林循环的工质流动损耗直接影响整体的热功转换效率。实际结构设计时，动力输出端的曲轴采用多曲拐均匀错相位设计，每个曲拐对应两个对置气缸的活塞连杆，错角严格按照十六缸做功间隔均匀分配，保证曲轴每旋转一周，十六个气缸依次完成做功冲程，输出扭矩的波动系数控制在极低水平。

　　气缸部分的设计采用分体式结构，热端缸头采用耐高温导热材料，和加热端的换热结构做一体化设计，增大受热面积提升换热效率，冷端缸套则集成散热流道，可以适配风冷或者液冷的冷却方案，根据不同的使用场景灵活切换。活塞和缸壁之间的密封结构是设计的难点，因为闭式循环对工质泄漏率要求极高，这里采用的是组合式密封环，兼顾低摩擦阻力和高密封性能，保证长时间运行下工质泄漏量维持在允许范围内。安装尺寸方面，整个动力装置采用中心对称布局，径向尺寸根据单缸排量做匹配，轴向尺寸则压缩了曲轴箱的冗余空间，整体结构紧凑，安装底座的固定孔位采用环形均布设计，可以适配不同角度的安装需求，不管是卧式安装配套固定动力设备，还是立式安装配套小型移动电站，都不需要额外做结构改装。

　　在功能特性上，这类多缸斯特林装置的转速区间偏低，适合长时间持续运行的工况，因为没有内燃机的爆震、气门开闭等冲击载荷，运行噪音和振动都远低于同功率等级的内燃机，同时因为外燃的特性，只要热源温度达到设计阈值就能稳定做功，不需要复杂的燃油喷射、点火系统，维护成本更低，对燃料的包容性极强，甚至可以利用工业生产过程中产生的废热作为动力来源，在余热回收场景下能将原本直接排放的低品位热能转化为机械能，驱动水泵、小型发电机等附属设备，提升整体的能源利用效率。设计过程中还要考虑不同工况下的适配性，比如在太阳能斯特林发电场景下，热源的输入功率会随着太阳辐照强度波动，十六缸的结构因为缸数多，单个缸的做功贡献占比低，即使热源功率出现一定范围的波动，

　　整体动力输出也不会出现明显的断档，抗干扰能力远优于少缸结构。另外，结构上预留了工质充注接口，可以根据实际运行的功率需求，调整封闭腔体内的工质压力，实现输出功率的灵活调节，不需要额外加装复杂的调速机构就能适配不同的负载需求。在细节设计上，各个气缸的冷却流道采用并联设计，保证每个气缸的冷端温度均匀，避免出现个别气缸因为冷却不足导致循环效率下降，甚至出现热应力不均导致的结构变形问题，曲轴箱内部的润滑结构采用飞溅润滑结合油路导油的设计，保证各个运动摩擦副都能得到充分润滑，同时避免润滑油进入工质腔体污染工质，影响换热效率。整个装置的外部连接接口做了标准化设计，动力输出轴采用通用的标准轴径和键槽尺寸，热源接口、冷却接口都采用通用的管路连接标准，方便和不同的配套设备做对接，不需要额外定制转接结构，降低现场安装的适配难度。
