直列水冷柴油发动机整机结构三维模型

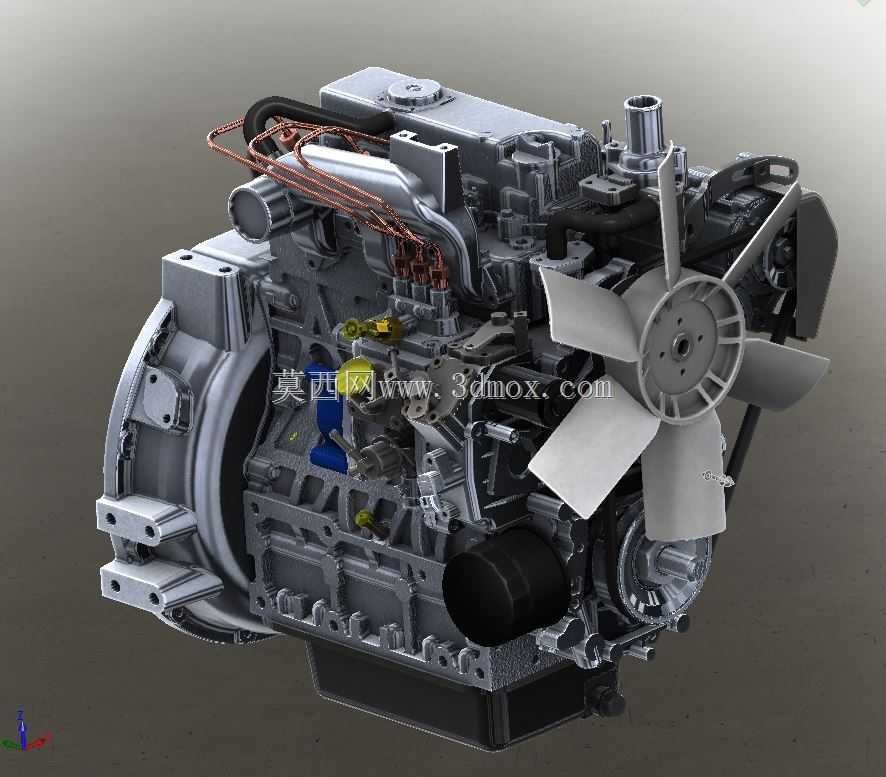

　　这款直列布局的水冷柴油动力装置，主要面向非道路移动机械、小型农用装备、固定动力机组等配套场景，可作为小型装载机、微耕机、柴油发电机组、小型工程机械的核心动力输出单元，适配需要持续稳定扭矩输出、燃油经济性要求较高的作业工况。从整机结构来看，模型完整还原了量产机型的所有外部安装接口与核心外部部件，缸体采用铸铁材质的集成式设计，曲轴箱与缸体一体化铸造成型，侧壁预留了机油滤清器、燃油输油管、冷却水道的安装位，所有安装孔位的位置、孔径都按照实际量产机型的尺寸做了1:1还原，能够直接用于整机布置阶段的干涉检查。前端的冷却系统采用轴流式冷却风扇搭配内置水冷循环管路的设计，风扇的安装法兰与水泵轴直接连接，随曲轴转速同步运转，

　　风扇护风圈的轮廓尺寸与散热器的安装边界做了匹配，在做整机舱布置时可以直接参考该模型的风扇旋转包络，避免出现散热部件与周边覆盖件的运动干涉。燃油供给系统的高压油管从缸盖侧的喷油器安装位一直延伸到侧面的高压油泵，每根油管的弯折半径、固定卡扣的位置都做了细致还原，能够直观看到高压油路的走向，在做燃油系统改装或者管路布置优化时，可以直接参考该结构调整管路走向，避免出现油管弯折半径过小导致的供油不畅问题。进气侧的进气管采用铸铝材质的歧管结构，接口位置预留了空气滤清器的安装法兰，法兰的螺栓孔分布、密封面的平面度都按照实际装配要求做了还原，选型时可以直接匹配对应规格的空滤总成。后端的动力输出端采用飞轮壳连接结构，飞轮壳的安装止口尺寸、

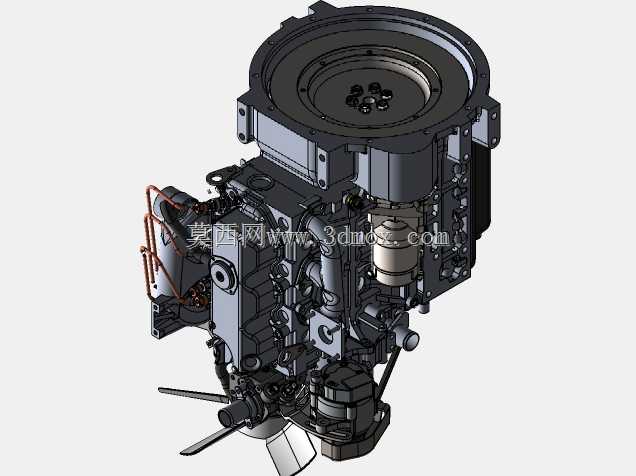

　　螺栓孔分布都符合通用小型柴油机的配套标准，能够直接匹配手动变速箱、离合器总成或者发电机输入端的连接尺寸，不需要额外做转接法兰的设计。整机的安装支脚分布在缸体两侧的下部位置，四个安装支脚的平面度、安装孔的中心距都做了准确还原，在做机架设计时可以直接按照该尺寸设计安装支座，预留对应的减震器安装空间，避免出现装机时的尺寸错位。从设计思路来看，这款机型的结构优先考虑了维修便利性，机油滤清器、柴油滤清器都布置在缸体的外侧易操作位置，日常保养时不需要拆解周边的覆盖件就可以直接更换滤芯；气门室盖采用一体式冲压结构，密封胶条的安装槽在模型上也有体现，能够直观看到密封结构的设计形式，在做密封性能优化时可以参考该结构调整密封面的压紧力分布。

　　整机的外部管线都采用了模块化的固定方式，每间隔一定距离就设置有管线卡扣，将燃油管、冷却水管、线束统一固定在缸体的预设安装座上，避免设备运行过程中管线出现晃动磨损。在做三维建模学习时，这个模型可以用来练习复杂铸件的建模思路，比如缸体的复杂曲面、加强筋的布置方式、安装凸台的结构设计，都可以作为内燃机类产品建模的参考案例；在做设备选型配套时，可以直接将该模型导入到整机装配文件中，核对动力舱的空间尺寸是否足够，检查所有外接部件的安装位置是否与周边结构存在干涉，提前规避样机试制阶段可能出现的装配问题。需要注意的是，该模型还原的是整机外部结构，内部的曲柄连杆机构、配气机构、冷却水道的内部流道并未做拆分展示，主要用于整机布置、外部结构测绘、外观展示类的应用场景，如果需要做内部结构的仿真分析，还需要补充内部零部件的详细结构数据。
