直列四缸内燃机缸体结构三维数模

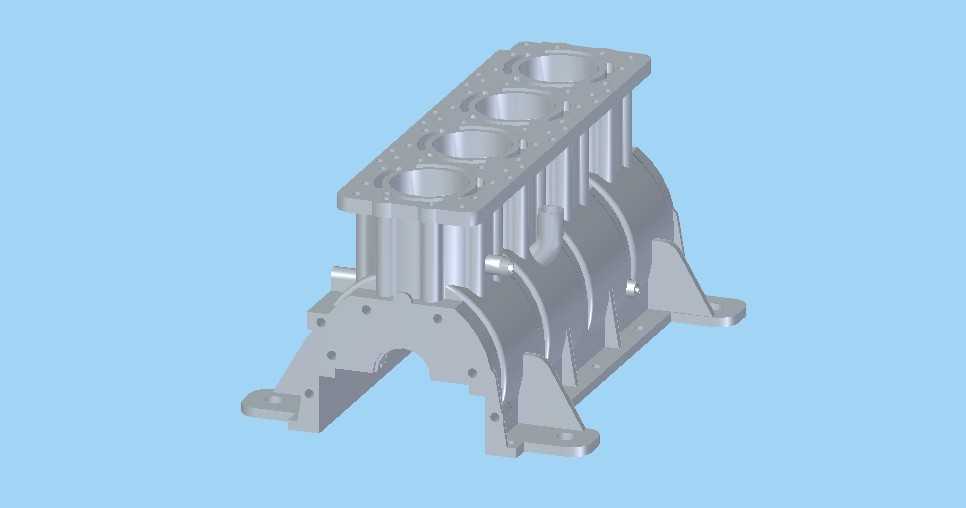

　　这款直列四缸结构的内燃机缸体，是往复式活塞内燃机的核心承载基体，日常在乘用车、轻型商用车、小型工程机械、固定式发电机组这类配套四缸动力的场景中广泛应用，所有曲柄连杆机构、配气机构附属件、冷却润滑回路的安装定位，都要依托这个缸体的结构精度来保证。从实际装机的功能逻辑来看，这个缸体首先要承担燃烧做功过程中的全部机械载荷，四个串联布置的缸孔是活塞往复运动的导向基准，缸孔内壁的加工精度直接决定活塞环的密封效果，既不能让燃烧室的高压燃气窜入曲轴箱，也不能让曲轴箱的润滑油上窜到燃烧室造成烧机油问题。下部的弧形曲轴箱腔体，是给曲轴、连杆组件预留的运动空间，两侧的加强筋结构不是随意布置的，是对应四个曲柄销的受力位置做的刚度强化，避免做功冲程中缸体出现过大的形变，导致曲轴运转卡滞或者轴瓦偏磨。

　　设计层面首先要平衡的是刚度和自重的矛盾，直列四缸缸体如果整体做厚，虽然刚度足够但会大幅提升整机重量，拉高动力总成的自重占比，所以在缸筒之间、曲轴箱侧壁都做了等强度的壁厚过渡，水套的流道是环绕每个缸孔布置的，保证四个缸的冷却均匀性，不会出现前后端缸体温差过大导致的热变形不均，毕竟四缸机的点火间隔是180度曲轴转角，每个缸的热负荷交替出现，流道设计要保证冷却液能快速带走每个缸做功产生的多余热量，避免局部过热导致的缸孔变形、拉缸故障。两侧伸出的安装支脚是动力总成悬置的安装位，安装孔的位置精度直接关系到动力总成和车架、副车架的对接精度，支脚的加强筋走向是按照整车悬置的受力方向设计的，能承受车辆加减速、颠簸工况下的冲击载荷，不会出现支脚断裂的问题。

　　从安装边界来看，这个缸体的顶面是气缸盖的安装结合面，平面度要求控制在0.05mm以内，一圈布置的螺栓孔是按照对角线顺序拧紧的设计，保证缸垫被均匀压紧，实现燃烧室、水套、油道的密封；前端面是正时机构、水泵、机油泵的安装定位面，后端面是飞轮壳、变速箱的对接面，各个结合面的止口尺寸都有严格的公差要求，保证附属件安装后不会出现同轴度偏差。缸体内部的主油道是纵向贯通的结构，通过各个分支油道把压力机油输送到曲轴主轴颈、连杆轴颈、凸轮轴轴颈、活塞冷却喷嘴位置，油道的孔径设计要保证各个润滑点的机油压力足够，不会出现远端润滑点供油不足的问题。

　　建模过程中要特别注意各个安装孔的位置度要求，尤其是缸孔和主轴承座孔的同轴度、垂直度，这些形位公差如果在数模阶段没有做对，后续开模、加工出来的零件根本无法满足装机要求。另外缸体的壁厚过渡要避免出现尖角结构，不然铸造过程中会出现应力集中，导致铸件冷却后出现裂纹，水套内部的圆角也要做圆滑过渡，减少冷却液流动的阻力，同时避免水垢在尖角位置堆积，影响长期使用的冷却效果。对于做动力总成匹配的工程师来说，这个数模可以直接用来做整机的布置校核，检查和周边附件、车架、进排气系统的干涉情况，也可以用来做有限元分析，模拟不同工况下缸体的应力、应变分布，提前优化结构薄弱点，减少后续样机试制的迭代次数。
