直列双缸内燃动力总成结构展示

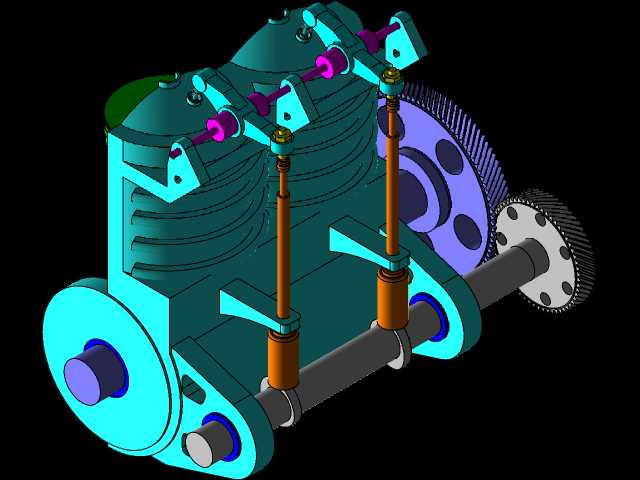

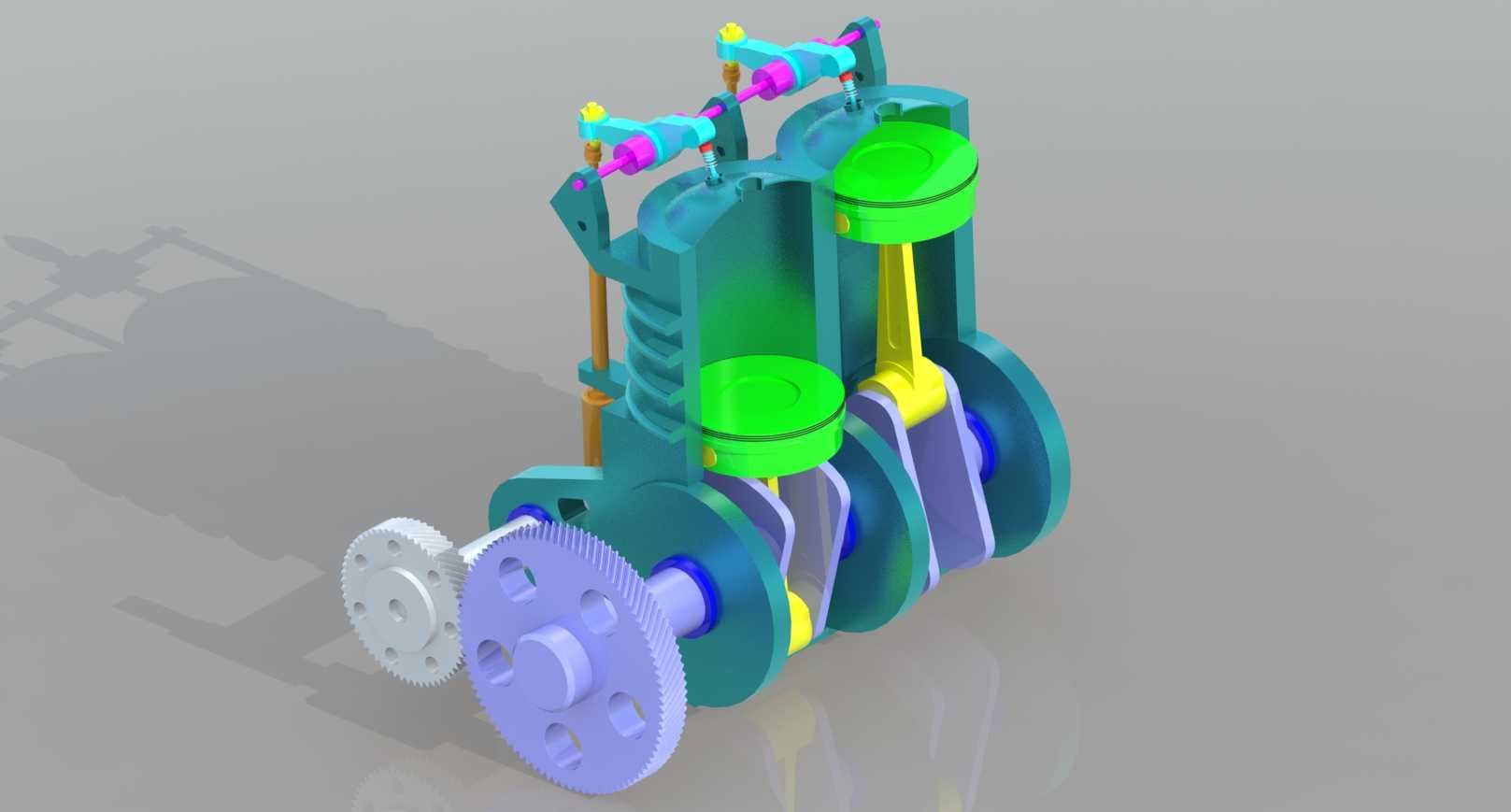

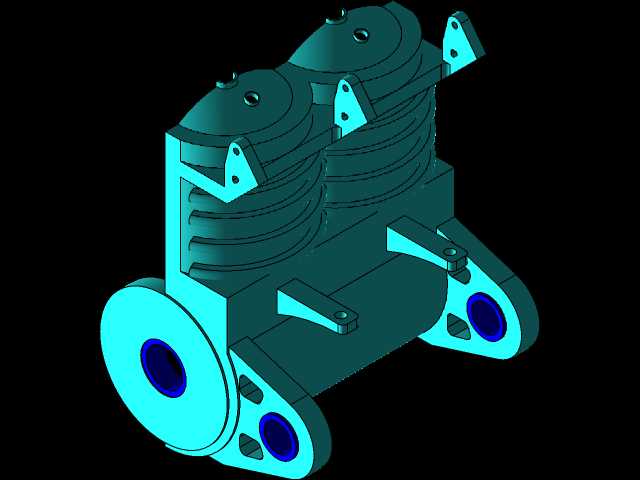

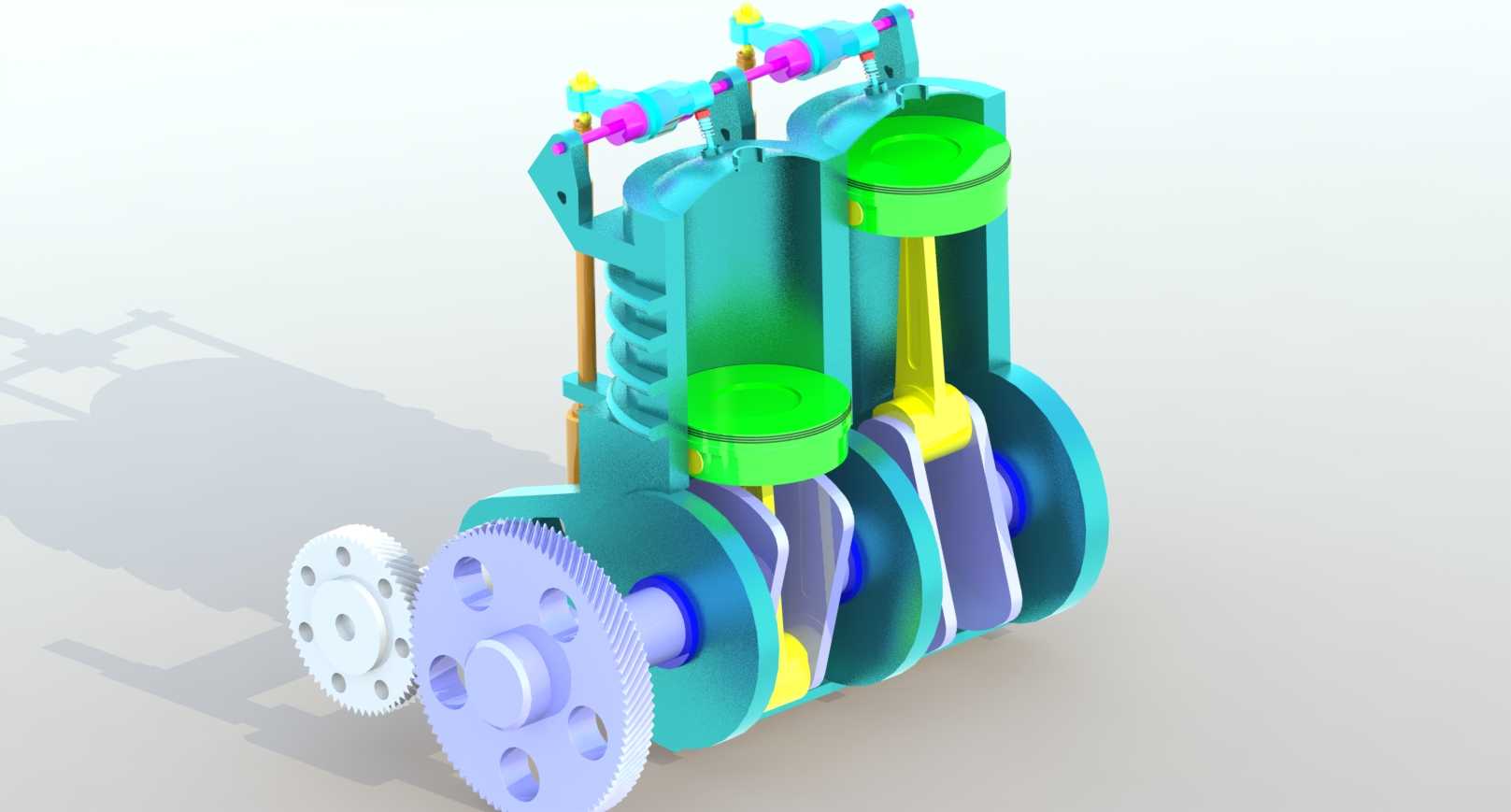

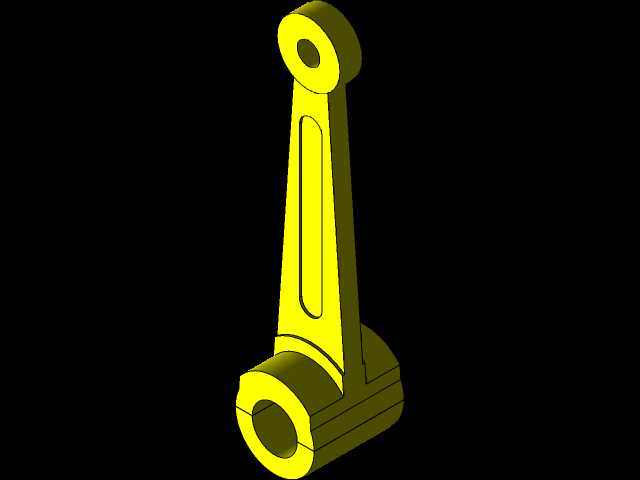

　　这套直列双缸动力结构的三维建模，完整还原了往复式内燃机核心运动副的装配关系，在小型通用动力、便携发电机组、轻型摩托、农用植保机械的动力选型阶段，这类结构是设计人员优先参考的构型方案之一。不同于单缸动力的脉冲式输出特性，双缸错拐布置的曲轴可以将动力输出的波动幅度降低40%以上，在配套小型工程机械、园林作业设备时，能大幅降低整机的振动幅值，减少机架紧固件的疲劳松脱风险。从建模的装配逻辑来看，整个结构以缸体为核心承载基准，两个气缸沿曲轴轴线方向并列排布，活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构配套轴瓦抱紧曲轴连杆轴颈，曲轴两端通过滚动轴承支撑在缸体曲轴箱的轴承座内，前端输出端集成正时齿轮，

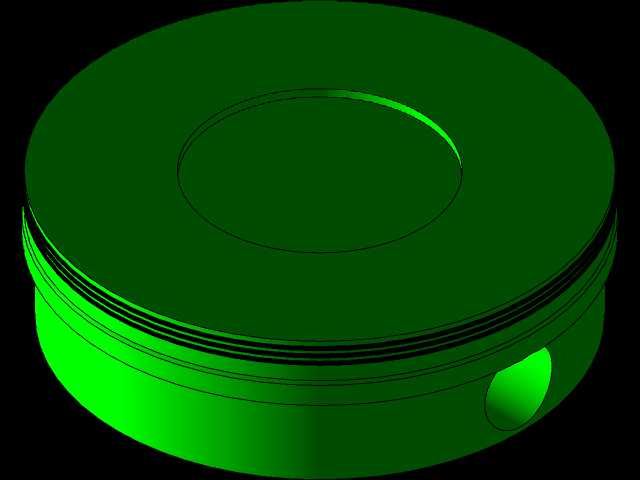

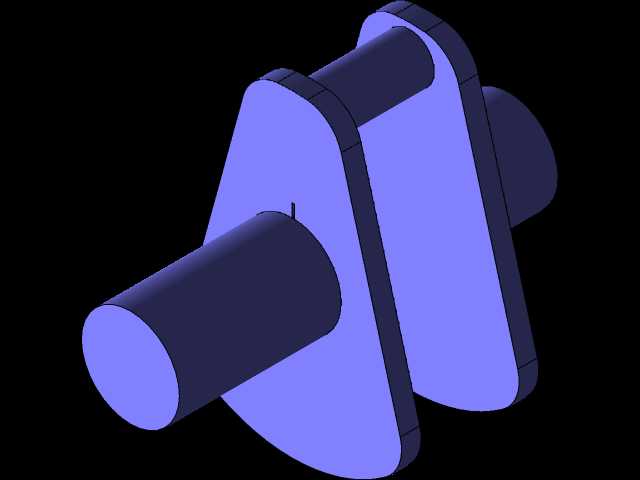

　　将曲轴的旋转运动同步传递给上端的配气驱动组件，保证活塞运行到上下止点时，配气机构能精准完成进排气门的启闭动作。设计过程中需要重点关注的安装边界，首先是缸心距的尺寸控制，这个参数直接决定了整机的横向宽度，在配套紧凑式设备舱时，缸心距过大会导致整机无法嵌入预设安装位，同时还要预留连杆运动的避让空间，避免连杆在曲轴回转过程中与缸体内壁发生运动干涉。活塞部分的建模还原了活塞环槽的结构，实际生产中三道环槽分别安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余的润滑油，避免机油窜入燃烧室造成积碳。曲轴的平衡块结构在模型中做了完整呈现，双缸曲轴的平衡块需要匹配两个活塞连杆组件的往复惯性力，

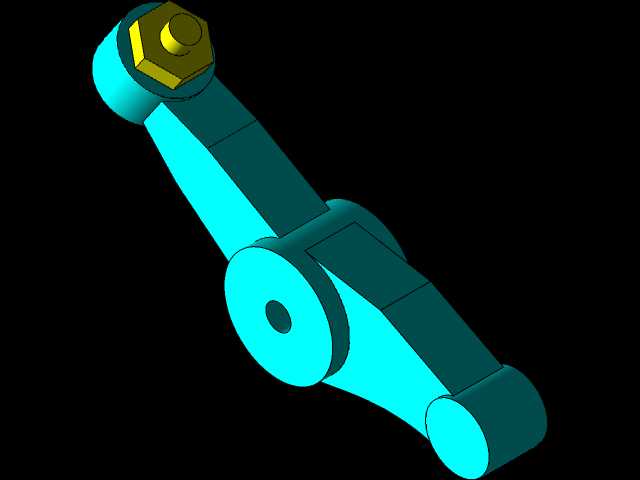

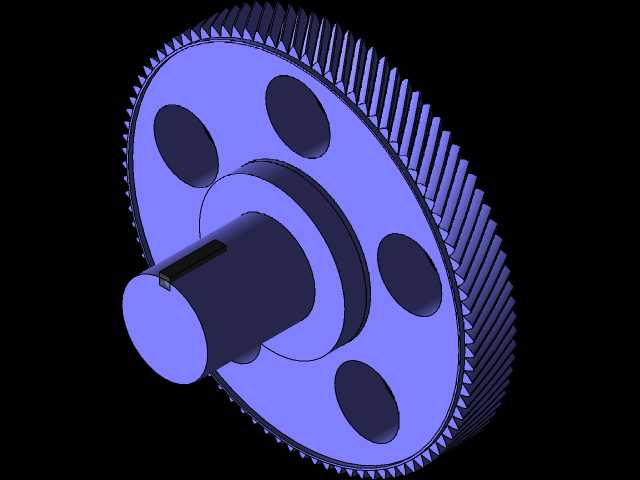

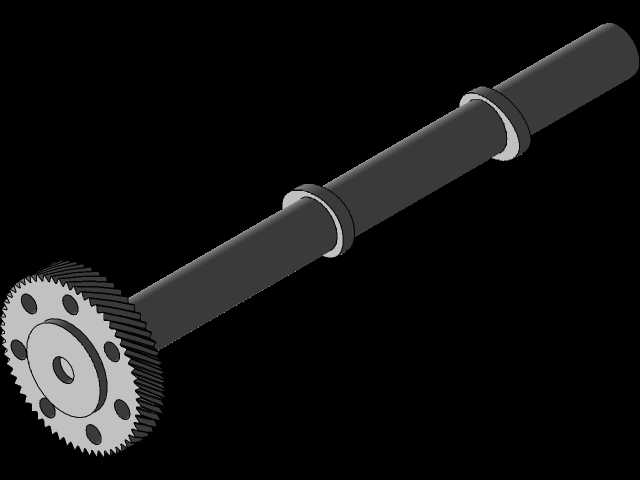

　　通过偏心质量的旋转抵消一阶往复惯性力的70%以上，剩余的不平衡量则通过整机的减震垫进行衰减，避免振动传递到配套设备的操作端。配气侧的顶置气门驱动结构，通过推杆将曲轴正时齿轮的动力传递到摇臂，驱动气门完成启闭，这种结构相比顶置凸轮轴结构的整体高度更低，适合对竖向安装尺寸有严格限制的便携设备场景。输出端的齿轮结构为动力输出接口，可配套连接离合器、变速箱或者发电机转子，建模时预留了标准的键槽安装位，与配套负载的轴伸尺寸匹配时无需额外做转接结构。在做整机布局校核时，需要注意曲轴箱底部的油底壳安装空间，预留足够的润滑油储油容积，保证设备在倾斜15度的作业工况下，机油泵仍能正常吸油，避免运动副出现干磨故障。

　　这套模型的运动关系完全按照实际机械原理搭建，可直接用于运动仿真，验证不同曲轴转角下活塞的行程、气门的升程是否匹配设计参数，排查结构设计中存在的运动干涉问题，也可作为教学演示素材，直观展示内燃机从燃气压力推动活塞直线运动，到曲轴旋转输出动力的完整能量转换过程。针对小型动力设备的改装场景，这套结构的建模参数可直接调整缸径、冲程、连杆长度等核心尺寸，快速衍生出不同排量的动力构型，缩短前期方案设计的迭代周期，减少物理样机的试制成本。
