带蓝牙模块的ATtiny84最小系统开发板

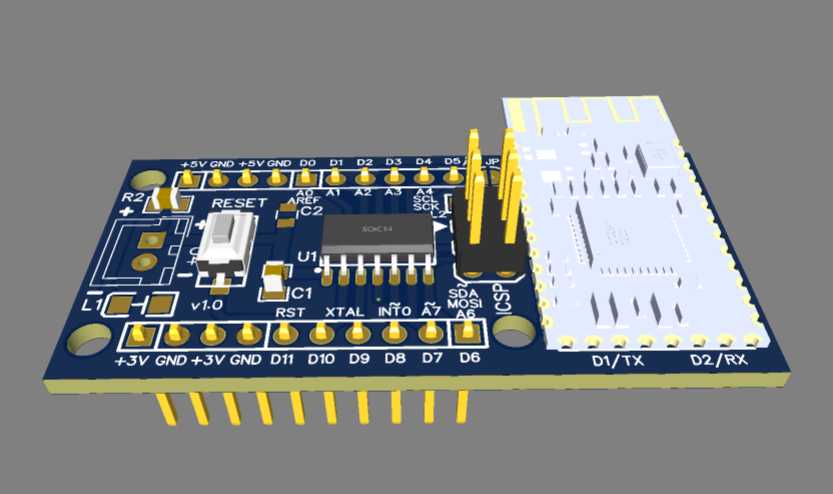

　　这款集成HM-10蓝牙模块的ATtiny84开发板，主要面向嵌入式原型开发、小型物联网节点验证、低功耗外设控制场景使用，在学生课程设计、创客快速打样、工业小型传感节点预研场景中，能大幅减少核心电路搭建的重复工作量。板载核心采用ATtiny84单片机，自带复位电路、晶振起振回路，所有IO口通过直插排针引出，排针间距采用标准2.54mm规格，既可以直接插在面包板上做快速电路验证，也能通过排针焊接到定制载板上，适配不同阶段的开发需求。

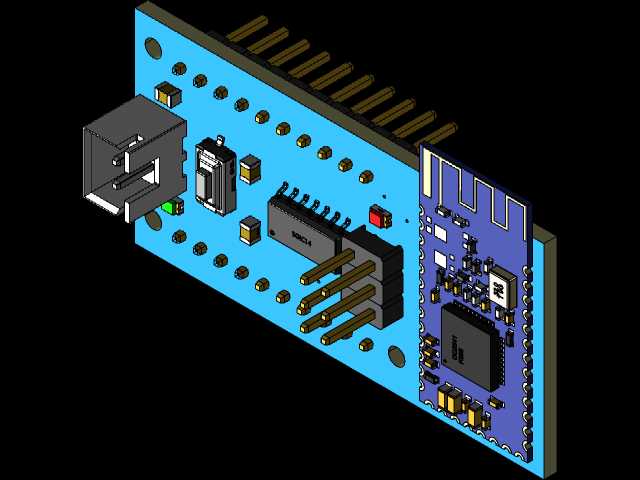

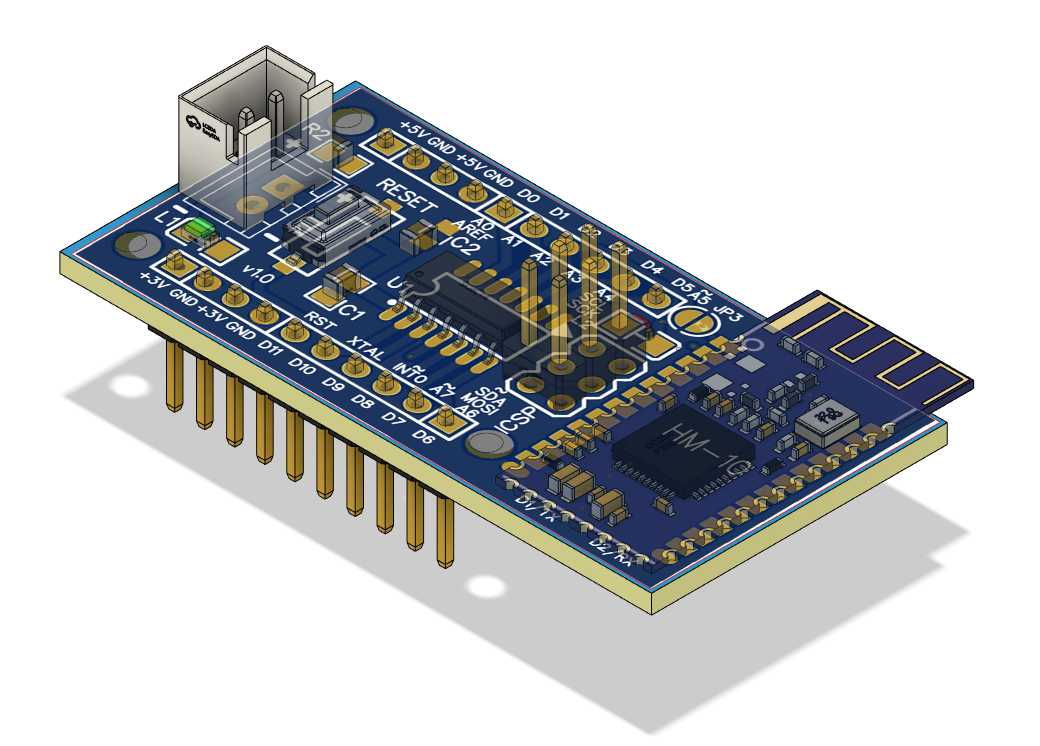

　　从设计思路上看，整块板采用双层PCB布局，顶层走信号线路，底层做完整地平面铺铜，有效降低蓝牙模块射频干扰与单片机电源纹波，电源输入部分预留了标准USB接口供电位，同时也支持通过排针引入3.3V与5V直流电源，板上集成了电源指示LED，上电即可直观判断供电状态。蓝牙模块直接焊接在板载预留焊盘上，与单片机串口引脚直接连通，省去了外接蓝牙模块的飞线麻烦，模块外围预留了匹配电容焊位，可根据实际射频调试需求调整参数。

　　安装边界上，整块板的外形尺寸控制在常见小型开发板规格范围内，排针引出的引脚顺序经过优化，将电源引脚集中排布在排针一侧，数字IO、模拟输入引脚按功能分区排列，避免接线时电源与信号引脚混淆。板上预留的固定孔位直径适配M2螺丝，可直接固定在3D打印的外壳或者设备安装支架上，安装孔位间距避开了板上较高的元件，比如USB座、晶振、排针的高度差，确保安装时螺丝不会挤压元件造成短路。

　　实际使用中，这块开发板可以直接完成蓝牙数据透传、IO口电平控制、ADC模拟量采集等基础功能，不需要额外搭建核心外围电路，开发者只需要将外接传感器、执行器连接到对应排针即可完成功能验证。板上的复位按键采用轻触开关设计，位置排布在板边易操作区域，下载程序时不需要额外外接复位电路，支持标准的ISP下载接口时序，排针上已经引出了下载所需的MOSI、MISO、SCK、复位引脚，直接连接通用编程器即可完成固件烧录。

　　电路设计上，电源回路做了多点去耦处理，每个集成电路的电源引脚附近都布置了0.1uF陶瓷去耦电容，有效抑制芯片工作时的电源噪声，蓝牙模块的供电回路单独串联了磁珠，避免射频工作时的电流波动影响单片机的稳定运行。板上的丝印标注清晰，每个排针引脚的功能、网络标号都直接丝印在PCB表面，接线时不需要反复查阅原理图，能有效降低接线错误概率。

　　针对低功耗应用场景，板上预留了电源测量跳帽位置，可以通过串接电流表直接测量整块板的工作电流，方便开发者评估低功耗模式下的续航表现，蓝牙模块的电源引脚也预留了切断跳帽，不需要蓝牙功能时可以直接切断模块供电，进一步降低整体功耗。整块板的元件排布充分考虑了手工焊接的便利性，贴片元件的焊盘间距预留了足够的操作空间，即使是手工焊接0805封装的阻容元件也不容易出现连锡问题，直插排针的焊盘做了加大处理，焊接时更容易上锡，固定强度更高。
