双螺杆可调式平行夹持机械夹具

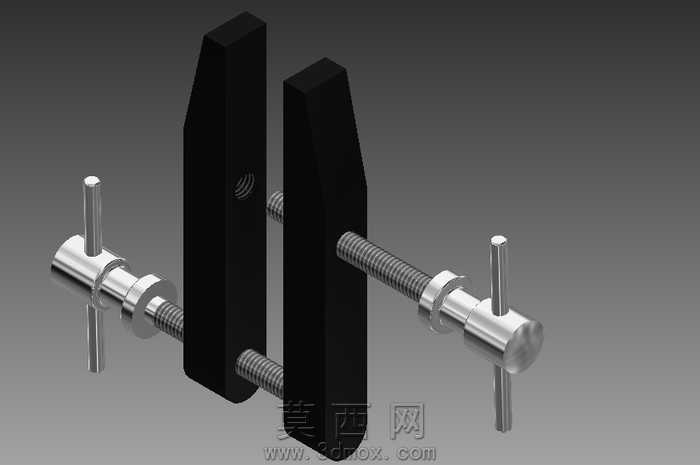

本作品为双螺杆可调式平行夹持机械夹具，采用三维建模软件完成全参数化设计，建模过程中首先对夹具的功能需求进行拆解，明确其用于小型工件加工、装配过程中的夹持定位作用，确定平行夹体、双传动螺杆、旋转手柄三大核心组成部分。建模阶段先绘制夹体的基础轮廓草图，通过拉伸特征生成两块平行的黑色夹臂基体，对夹臂与螺杆配合的位置进行螺纹孔特征创建，保证内螺纹与螺杆外螺纹的参数匹配，避免装配干涉。螺杆部分采用扫描特征生成连续的三角螺纹结构，两端的旋转手柄通过拉伸、圆角特征处理，手柄与螺杆的连接位置做了轴肩定位结构，保证旋转施力时的结构稳定性。材质渲染阶段，两块夹臂赋予哑光黑色硬质工程塑料材质，模拟工业级绝缘夹具体的质感，表面添加细微的磨砂纹理，还原真实工装夹具的使用触感；螺杆与手柄部分赋予抛光金属材质，添加轻微的环境反射效果，突出金属件的加工光洁度，同时在金属边缘做细微的倒角高光处理，体现机加工零件的工艺细节。结构设计上采用双螺杆平行排布的形式，相比单螺杆夹具拥有更好的夹持平行度，夹持过程中两块夹臂始终保持平行状态，不会出现单侧偏斜的问题，适配不同厚度的规则方形、矩形工件夹持；两端的T型手柄设计符合人体施力习惯，无需额外工具即可手动旋转完成夹紧与松脱操作，夹臂内侧为平整接触面，可根据使用需求粘贴防滑垫提升夹持摩擦力。设计过程中反复调整螺杆的导程参数，兼顾夹紧行程与施力效率，既保证足够的夹持行程范围适配不同尺寸工件，也避免导程过大导致夹紧力不足的问题，同时对所有活动部件的配合间隙进行合理预留，保证螺杆旋转顺畅无卡滞，整体结构简洁实用，无多余冗余设计，完全满足日常小型加工、手工装配场景的夹持定位需求。
