内摆线线性运动皮带驱动传动机构

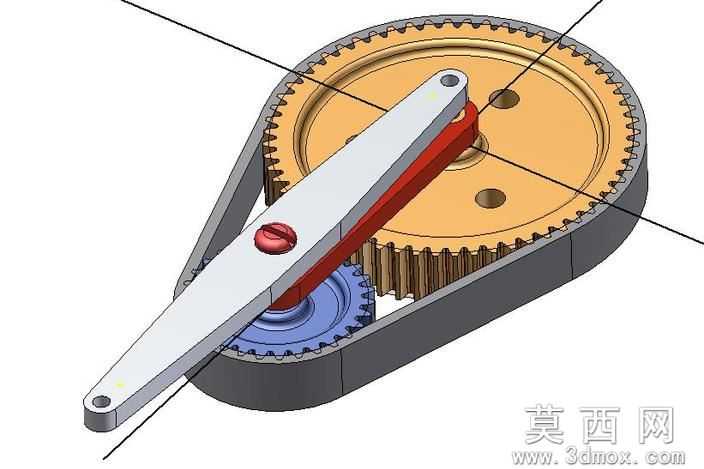

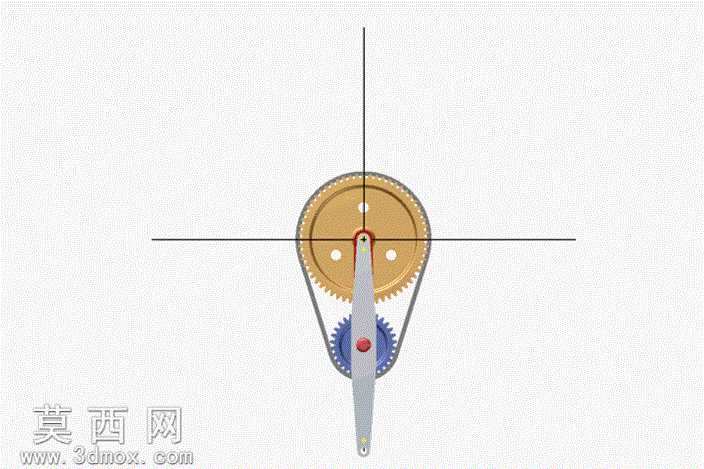

本作品为基于内摆线原理实现线性运动输出的皮带驱动传动机构三维模型，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对各零部件的配合公差、运动干涉进行了前置校验，确保机构运动逻辑符合机械原理。模型渲染阶段针对不同零部件赋予了差异化材质：大尺寸内齿圈采用黄铜质感金属材质，还原金属传动件的厚重质感与金属光泽；小驱动齿轮采用蓝色阳极氧化铝合金材质，区分传动层级的同时提升视觉辨识度；传动摆臂采用哑光银灰色钢材材质，表面做了细微磨砂处理还原机加工零件的真实质感；同步皮带采用黑色橡胶材质，添加细微的表面纹理模拟橡胶带的防滑结构；固定销轴与紧固件采用亮面镀铬材质，突出标准件的金属反光特性。结构设计上，机构核心由内啮合齿轮副、同步皮带传动组、摆臂输出组件三部分构成：小齿轮作为主动轮通过同步皮带与外部动力源连接，动力经皮带传递后驱动小齿轮沿大内齿圈做行星啮合运动，摆臂一端铰接于小齿轮的偏心轴位置，另一端作为线性运动输出端，依托内摆线的运动轨迹特性，将齿轮的旋转啮合运动转化为输出端的往复直线运动，无需额外的导轨滑块结构即可实现稳定的线性运动输出。设计思路上，该机构摒弃了传统旋转转直线运动所需的曲柄滑块、丝杠螺母等结构，依托内摆线的几何运动特性简化传动链路，皮带传动的引入可有效缓冲传动冲击、降低啮合噪音，同时具备一定的过载保护能力；整体结构紧凑，传动路径短，可应用于小行程往复直线驱动场景，如小型送料机构、精密工位调节装置等。建模过程中对齿轮齿形做了精确的渐开线绘制，确保内啮合过程中齿面接触贴合度符合传动要求，各铰接位置预留了标准轴承安装位，皮带轮做了齿形同步带轮的细节建模，还原真实带传动的啮合结构，整体模型无破面、无冗余特征，各零部件可独立导出用于工程图生成或3D打印验证。
