适配M18电池的T12数显焊台控制装置

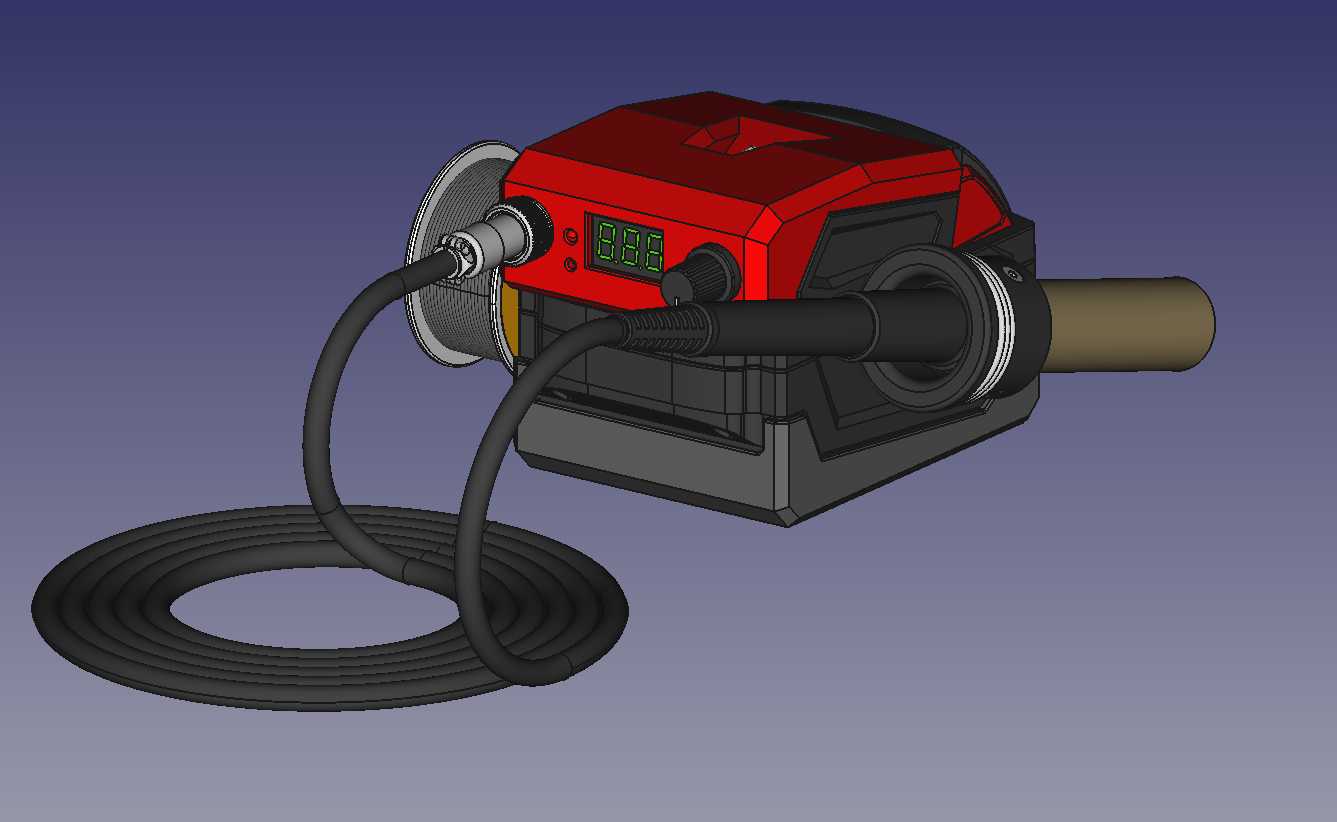

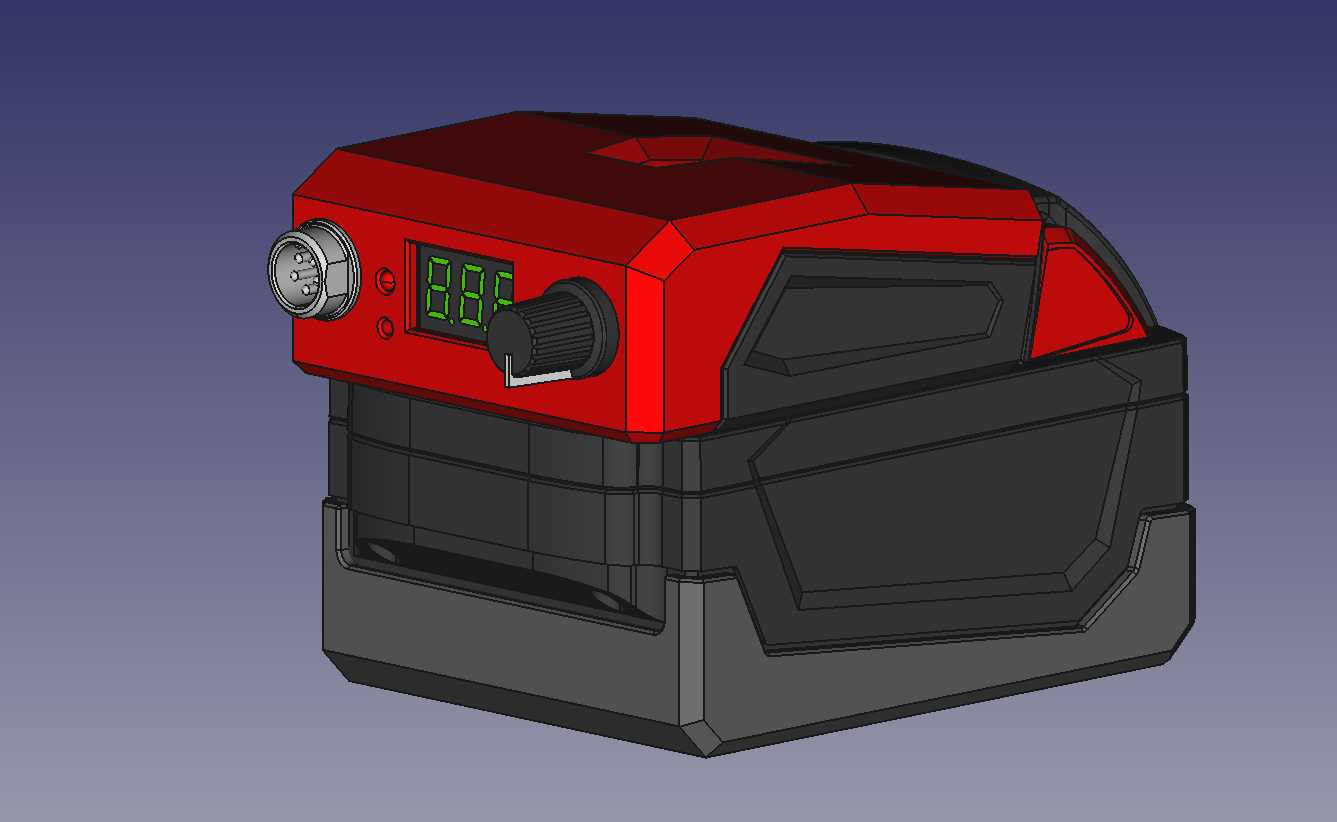

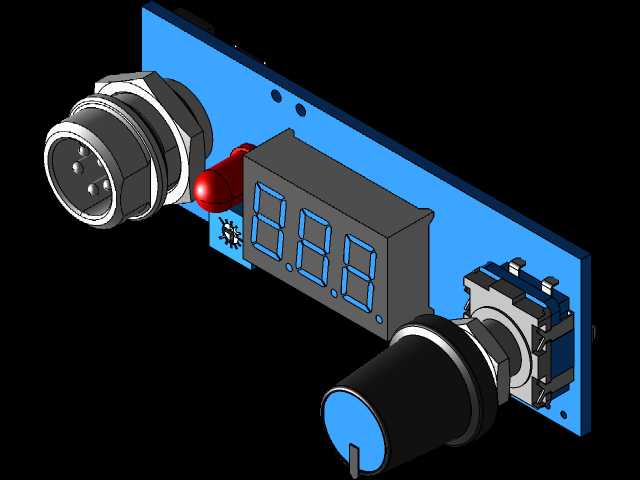

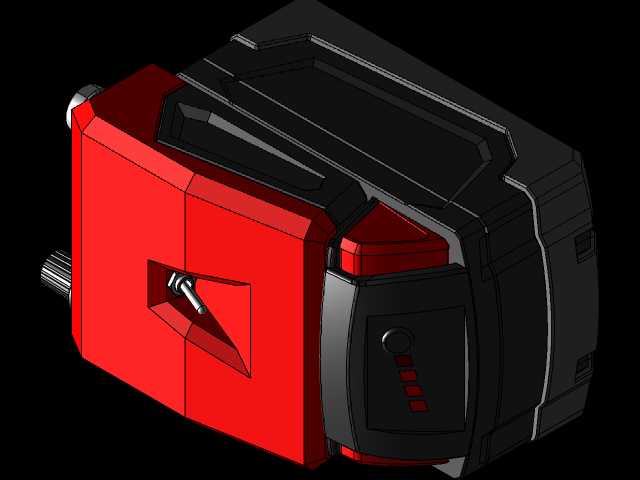

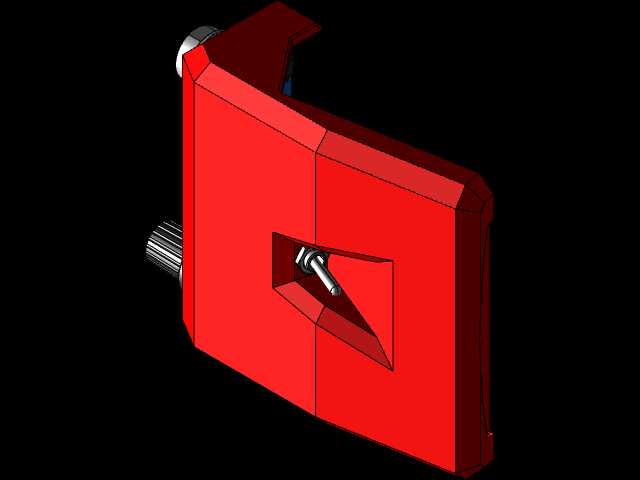

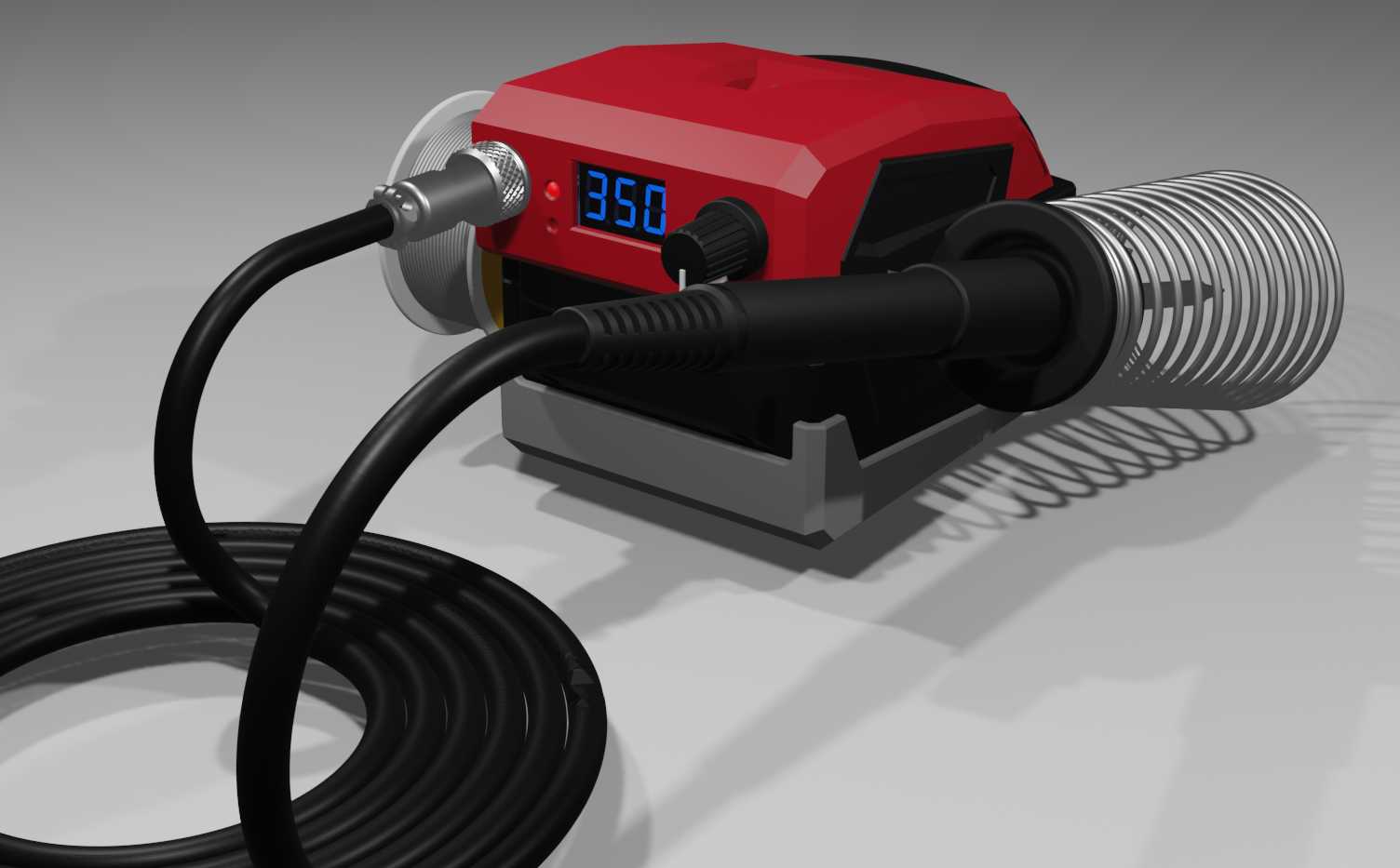

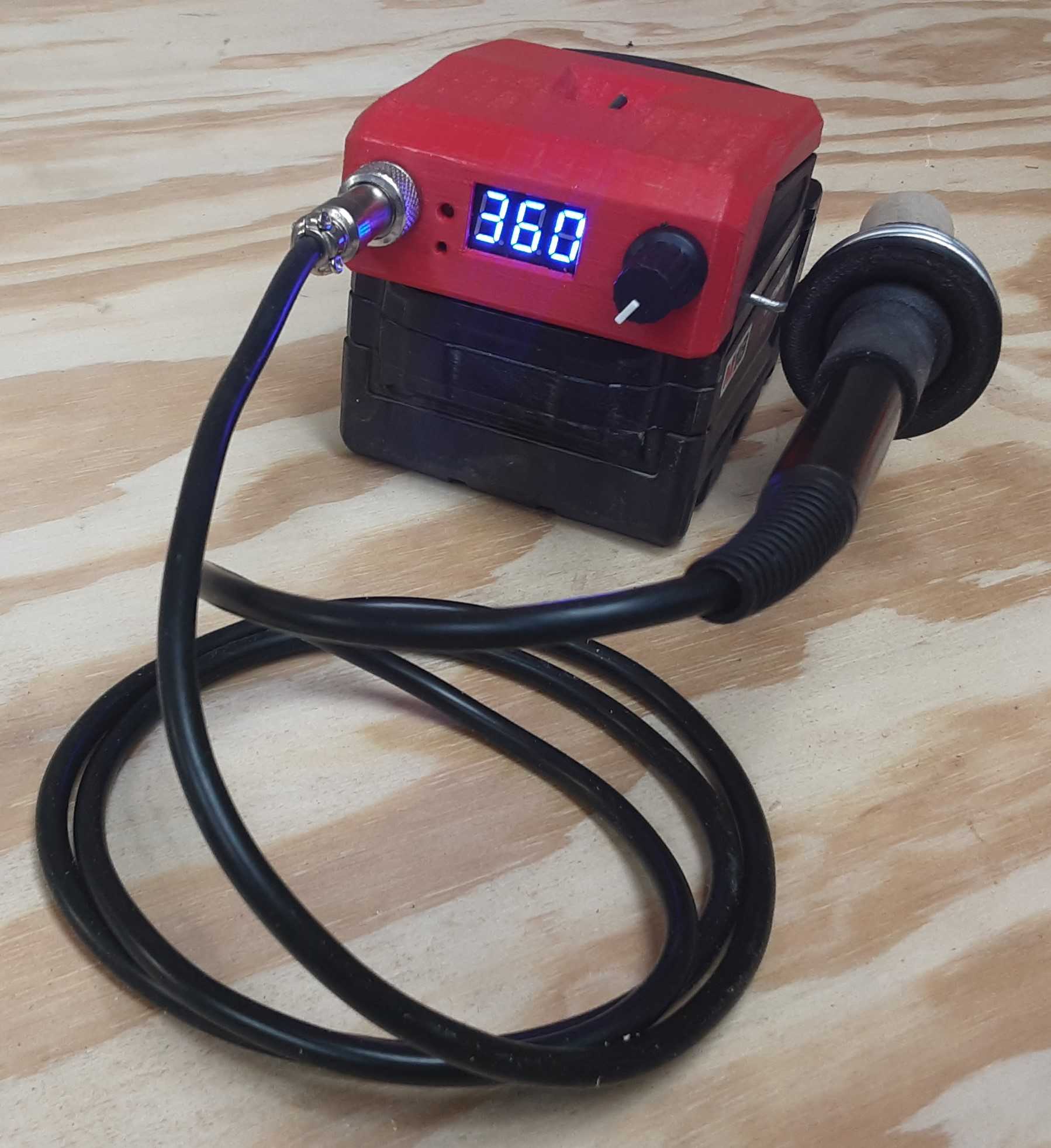

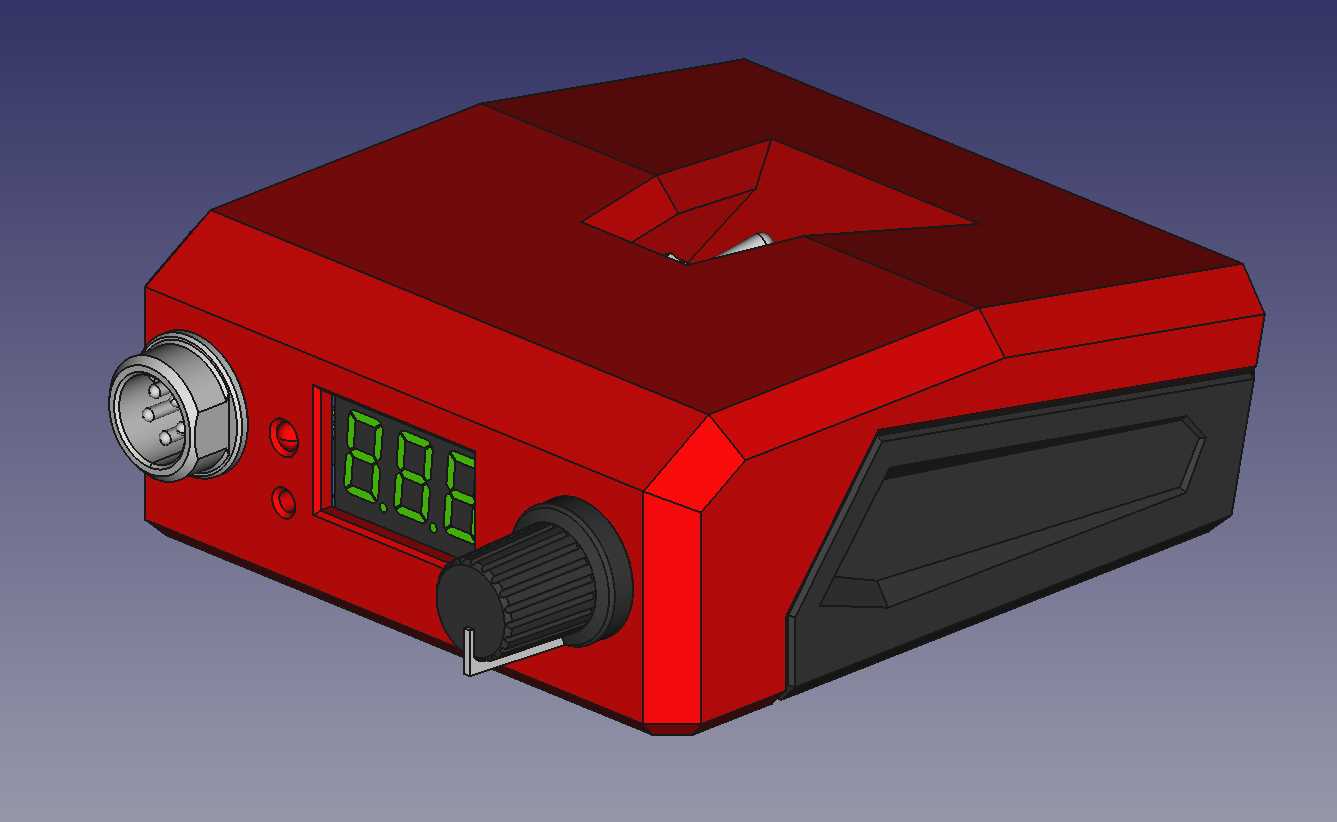

　　在户外电子维修、无市电接入的现场布线作业、移动工位的电子装联场景中，传统插电式T12烙铁往往受限于供电条件无法使用，而常规锂电烙铁又存在温度控制精度不足、功率波动大的问题，这套适配Milwaukee M18系列电池的T12数字烙铁控制装置，正是针对这类移动焊接作业场景开发的实用结构方案。装置整体采用与M18系列电动工具统一的外观设计语言，上壳采用醒目的红色硬质壳体，下部为电池接驳的灰色基座结构，整体轮廓与同系列电动工具保持一致的握持与放置手感，可直接卡入M18系列电池包的接驳位，无需额外接线或转接结构，安装后整体重心偏向电池侧，放置在工作台面时可保持稳定不倾倒，不会因为烙铁线缆的拉扯出现侧翻问题。装置正面设置嵌入式数显窗口，

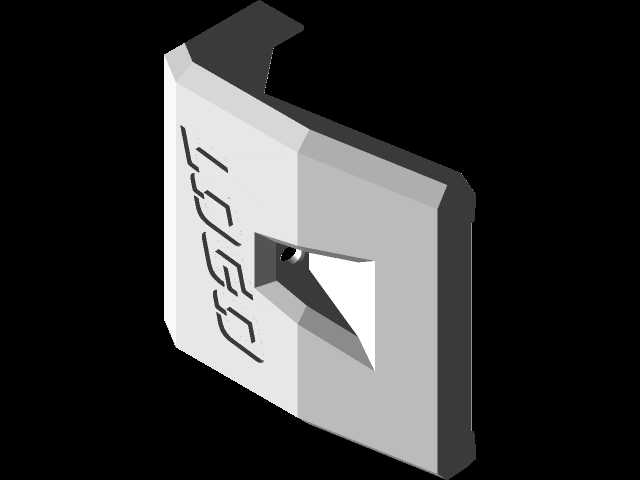

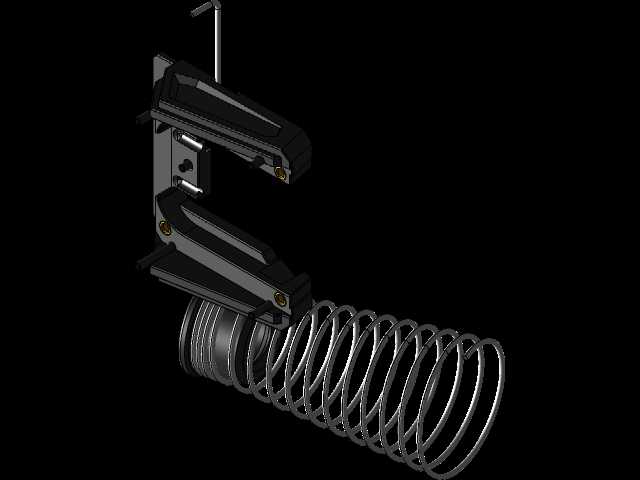

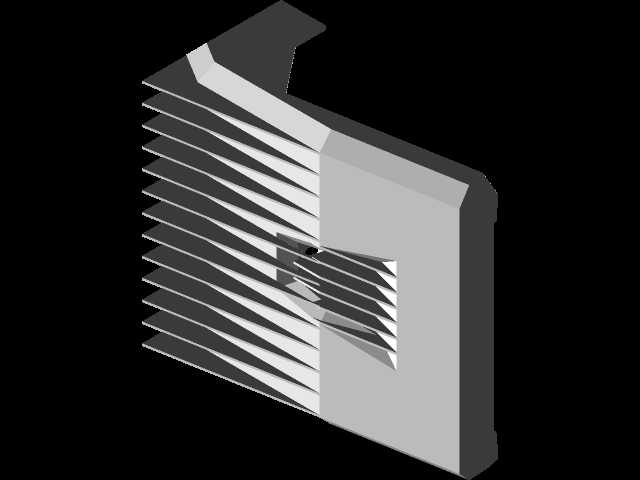

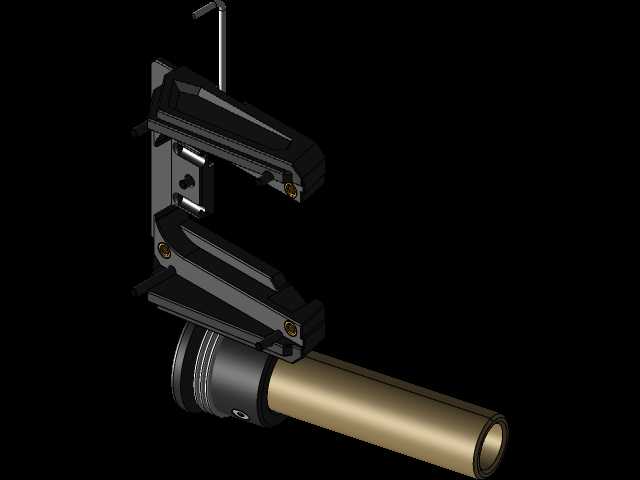

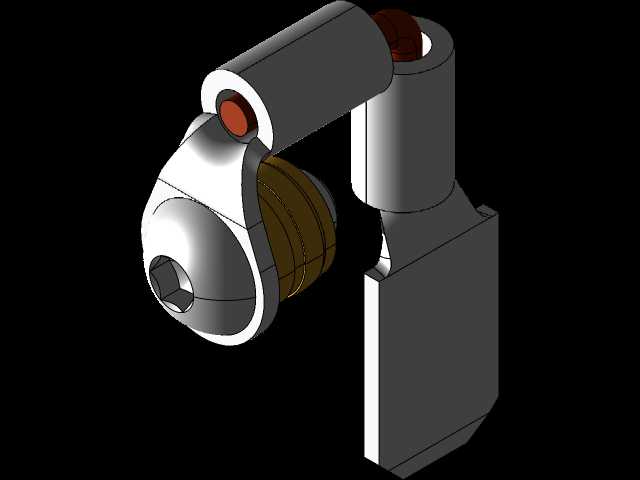

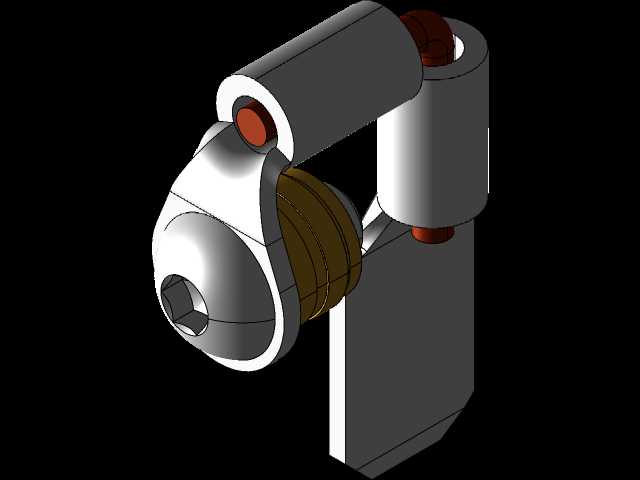

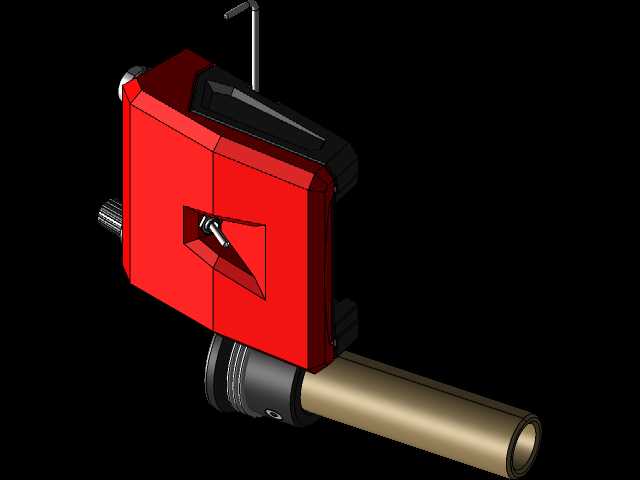

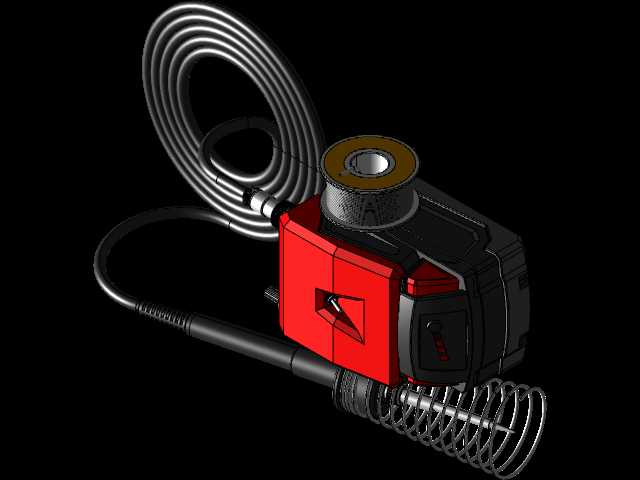

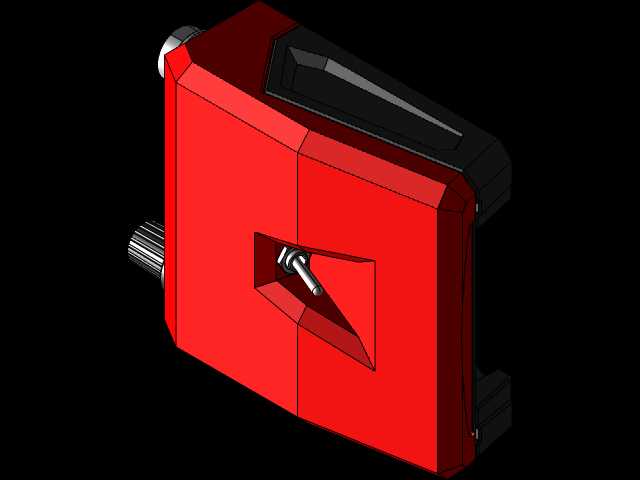

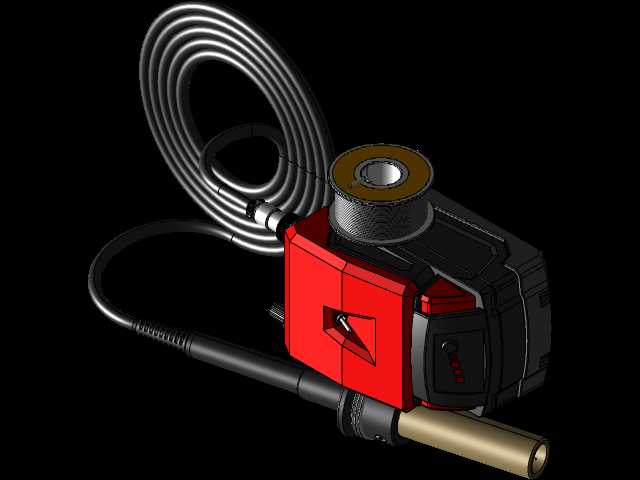

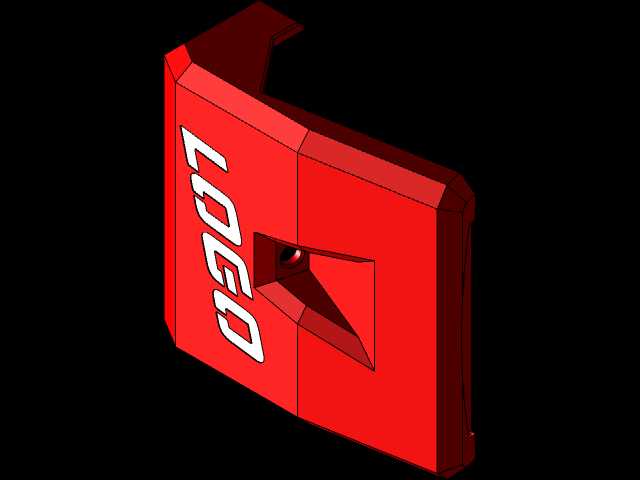

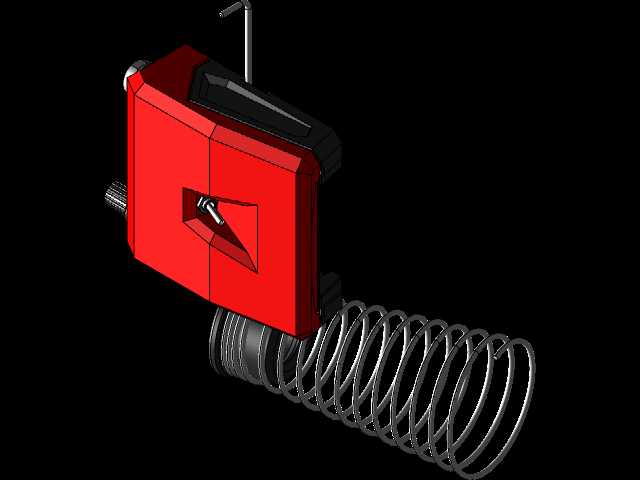

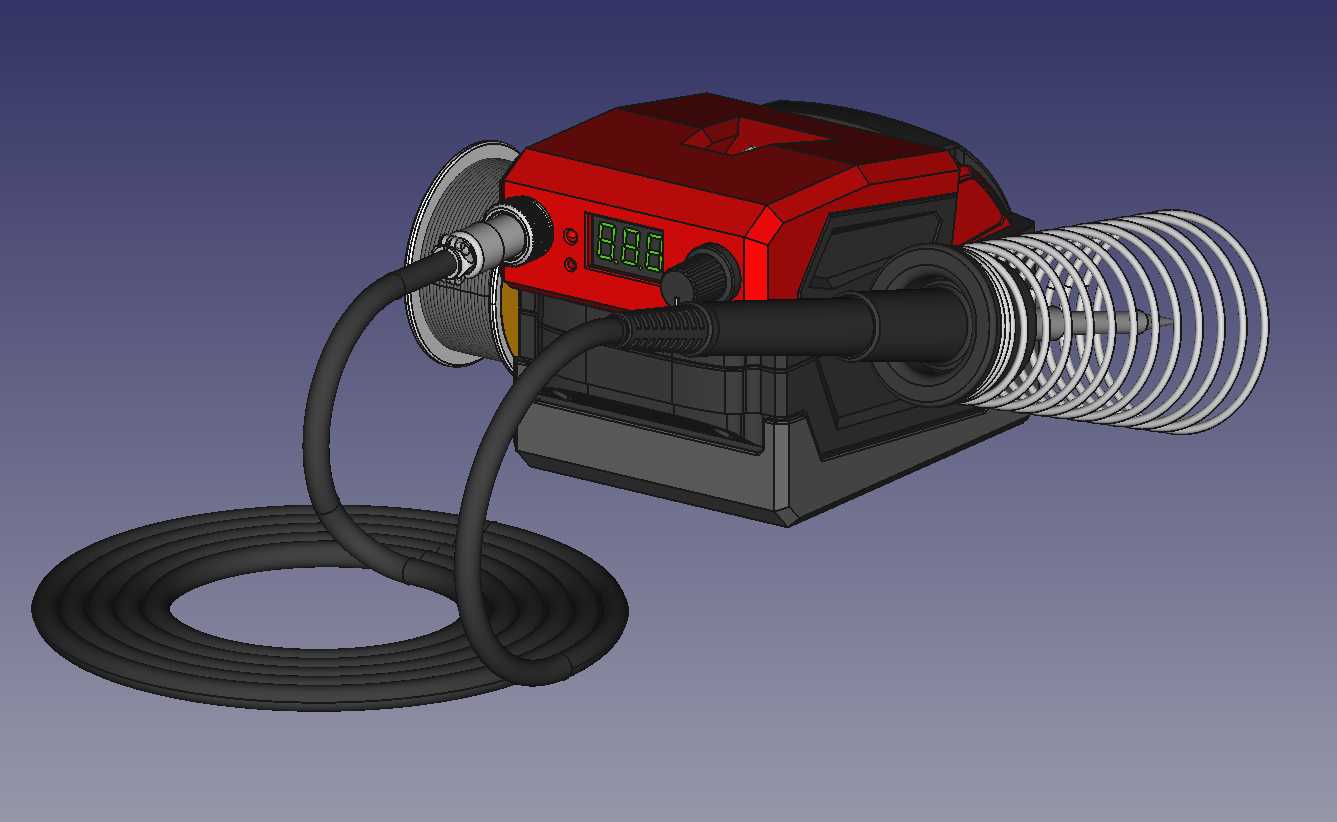

　　可实时显示当前烙铁头的设定温度与实际温度，温度调节旋钮设置在数显屏侧方，旋钮表面做防滑滚花处理，佩戴劳保手套时也可精准调节温度参数，烙铁接口采用标准的航空插接结构，接口旁设置金属固定座，可兼容常规T12手柄的插接固定，线缆从接口引出后预留足够的弯曲半径，避免长期弯折出现线芯断裂的问题。装置侧方集成螺旋式烙铁放置架，采用耐高温弹簧钢弯折成型，焊接作业间隙可直接将高温烙铁头搁置在架体上，无需额外搭配外置烙铁架，减少移动作业时需要携带的配件数量。结构设计上同时提供带铁支架与无铁支架两个版本的结构方案，可根据实际使用场景选择对应的结构，配套的分体式结构件可直接通过3D打印制作，壳体的拼接位采用卡扣加定位柱的配合方式，

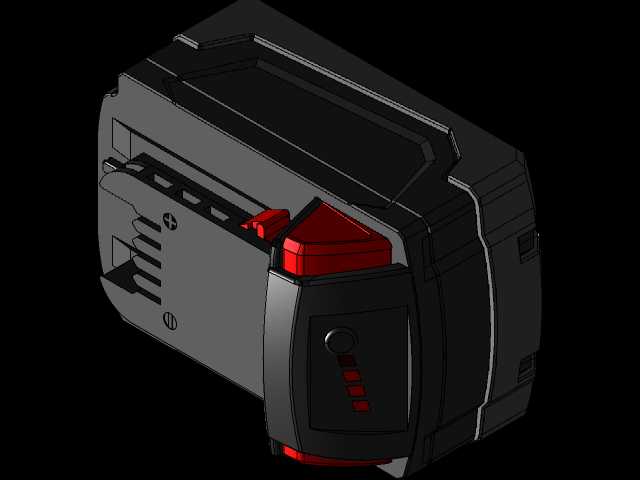

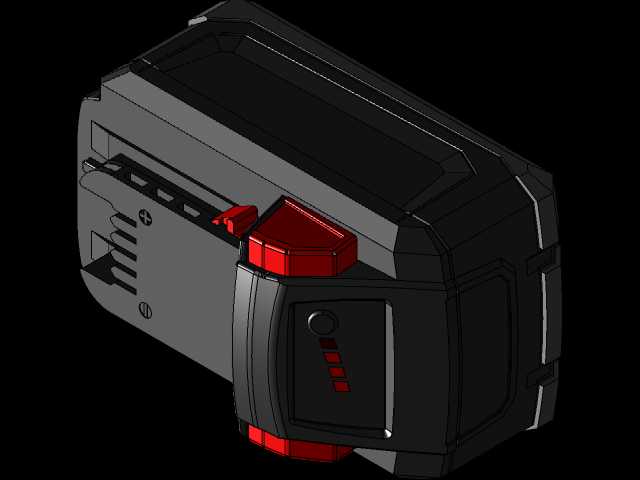

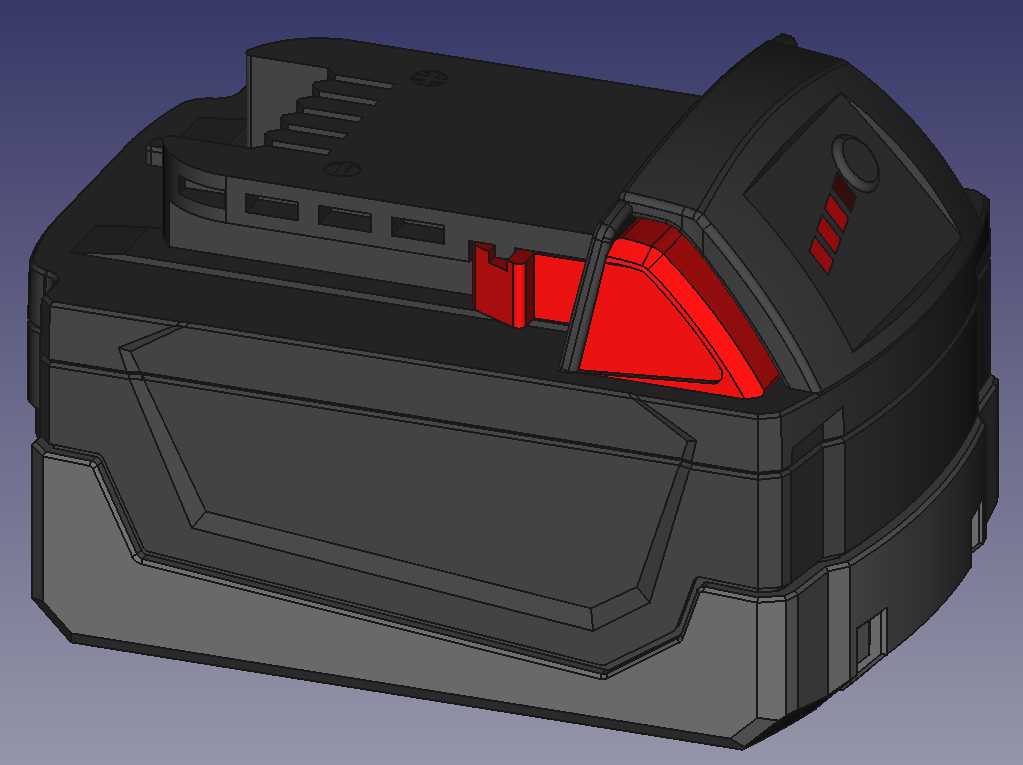

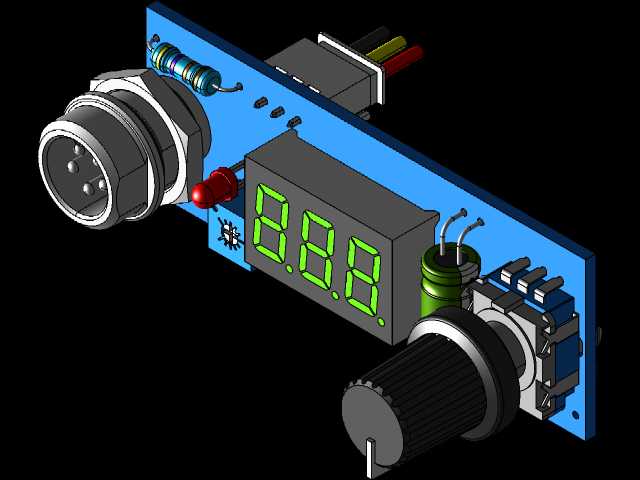

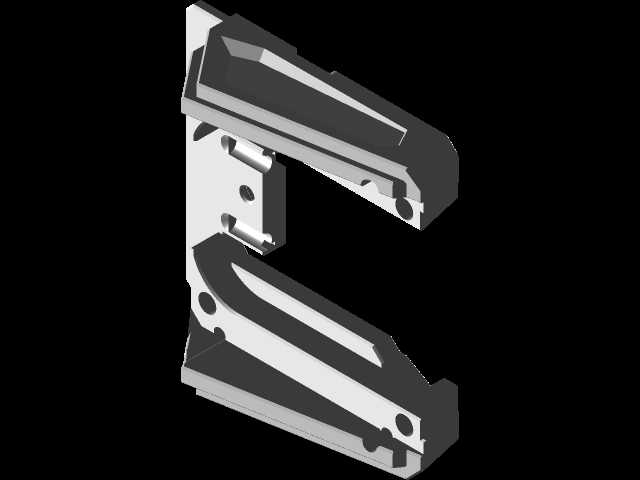

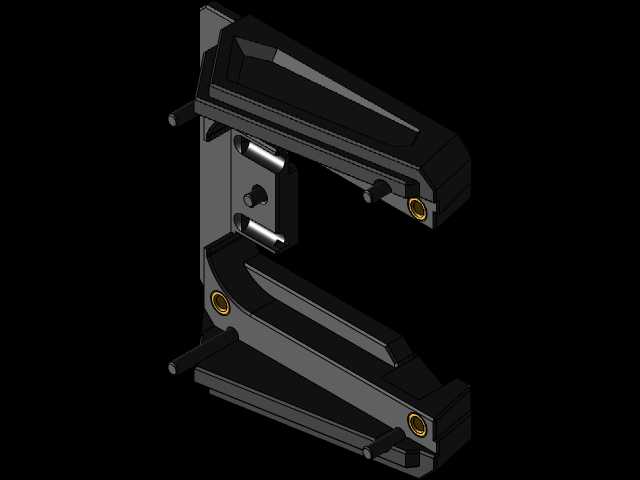

　　装配时无需额外打胶即可实现紧密配合，内部预留了控制板、升压模块、接线端子的安装位，各个元器件的安装位置都做了限位筋设计，装配时可直接将元器件卡入对应位置，减少打胶固定的工序，同时内部走线预留了足够的安全间隙，高压部分与低压控制部分做了分隔筋隔离，避免长期使用后出现线路磨损短路的问题。装置与电池包的接驳位完全复刻M18原装工具的卡扣尺寸与电极接触位置，卡入电池后可实现稳固连接，提拿装置时不会出现电池脱落的问题，电极接触片采用弹性铜片结构，可保证大电流输出时的接触稳定性，不会因为接触电阻过大出现发热问题。实际使用中，这套装置可直接适配市面上常见的低价T12控制器套件，不需要对控制板做额外改线，按照内部预留的接线位连接即可完成装配，

　　整体装配难度低，有基础电子装配经验的从业者即可自行组装完成。装置的壳体边角都做了R角过渡处理，跌落时可分散冲击力，避免壳体出现开裂问题，表面做哑光纹理处理，握持时不易打滑，同时沾染焊锡渣、助焊剂后也可轻松擦拭清理。数显窗口采用嵌入式安装，窗口表面略低于壳体表面，放置或移动时不会刮花显示面板，调节旋钮的阻尼感经过适配，转动时不会出现过松或过紧的问题，温度调节的反馈清晰。在移动作业场景下，这套装置可直接搭配现有的M18电池包使用，不需要额外购置专用电池，与现有电动工具的电池体系通用，大幅降低了移动焊接作业的设备投入成本，同时整体体积小巧，可直接放入工具包的隔层中，携带时不会占用过多空间。装置的底部设置了防滑胶垫的安装位，粘贴防滑胶垫后放置在光滑的工作台面时不会出现滑动，焊接操作时装置可保持固定位置，不需要额外手扶固定。烙铁架的弹簧结构间距经过优化，不同直径的T12烙铁手柄都可稳定搁置，不会出现烙铁滑落的问题，架体与壳体的连接位做了加强筋结构，长期搁置高温烙铁也不会出现壳体受热变形的问题。
