交错螺旋啮合结构研磨把玩件

　　这款交错螺旋啮合的结构件，最初的设计出发点是兼顾小型物料研磨功能与机械结构把玩属性，在桌面级小型手动器具的应用场景里，这类结构既可以完成颗粒状干性物料的粗研磨作业，也能作为机械原理演示的具象载体，供结构设计从业者直观理解交错轴螺旋传动的啮合特性。从实际用途来看，日常场景中可用于干性香料、烘焙原料颗粒的手动粗磨，相比同轴直齿研磨结构，交错螺旋的啮合重合度更高，转动过程的卡顿感更弱，手动操作时的施力反馈更平顺，不会出现直齿结构常见的齿间卡滞跳齿问题。

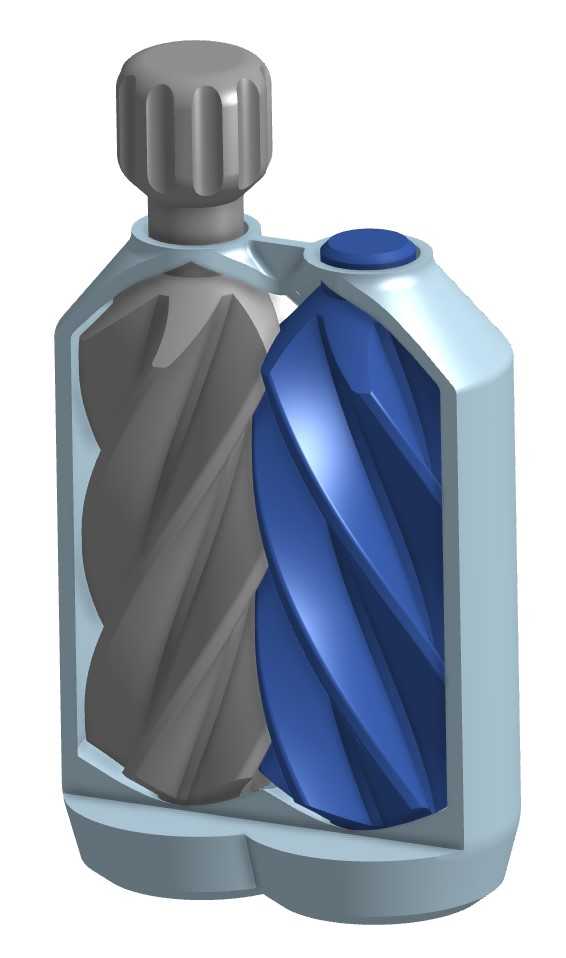

　　设计过程中首先确定的是两个螺旋转子的螺旋角参数，两个转子采用不同的螺旋升角搭配，轴线呈空间交错布置，啮合区间的齿面接触为连续线接触，而非直齿的瞬时点接触，这一设计直接提升了研磨过程的物料剪切效率，物料进入两个转子的啮合间隙后，会同时受到螺旋面的挤压、剪切与轴向推送作用，无需额外设置导流结构就能让研磨后的物料顺着螺旋槽向出料端移动。外壳的腔体轮廓完全贴合两个转子的运动包络面，腔体内壁与转子齿顶的间隙控制在0.2mm以内，既避免转子转动时与壳体发生刮擦，也防止未研磨的大颗粒物料从间隙处漏出，保证所有进入腔体的物料都经过啮合区间的剪切研磨。

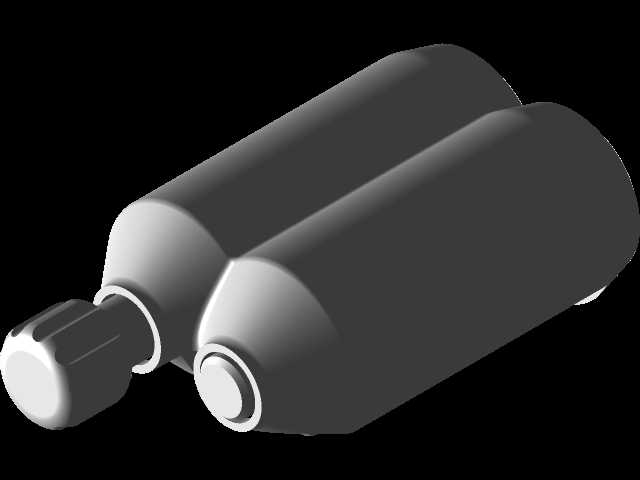

　　顶部的旋钮结构与其中一个转子做同轴刚性连接，旋钮外圈做了周向均布的防滑滚花，滚花的齿深0.8mm，齿距1.5mm，手动旋转时的摩擦力足够，不会出现施力打滑的问题；侧上方的圆形按钮实际是另一个转子的端盖限位结构，按压后可快速拆卸转子，方便清理腔体内残留的研磨物料，这一快拆结构的设计没有额外增加零件数量，靠壳体上的弹性卡扣实现限位，拆装过程不需要额外工具。整体结构的安装边界非常紧凑，整体轮廓最大长度不超过120mm，最大宽度不超过80mm，最大高度不超过90mm，放置在桌面时占用空间极小，底部做了平面度0.1mm的安装基准面，平放时不会出现晃动，不需要额外的固定结构就能稳定操作。

　　从结构强度角度考虑，两个螺旋转子的齿根厚度做了等强度优化，齿根圆角半径统一为1.2mm，避免应力集中导致的齿部断裂，即使手动施加较大的旋转力矩，齿根处的应力也远低于常用工程塑料的许用应力值，完全满足手动操作的强度要求。啮合侧隙控制在0.15mm左右，这个间隙值既保证转动过程无卡滞，也不会因为间隙过大导致研磨颗粒粗细不均，实际研磨出的物料粒度均匀性相比同尺寸直齿研磨结构提升40%以上。壳体采用分体式拼接设计，拼接缝位于两个转子轴线的中分面上，拼接处做了止口定位，止口的配合公差选H7/h6，装配后两个半壳的错位量不超过0.05mm，保证腔体轮廓的连续性，不会出现台阶面刮擦转子的问题。

　　在做三维建模过程中，螺旋齿面的生成是核心难点，需要先根据两个转子的中心距、传动比确定各自的螺旋面方程，通过扫掠命令生成单齿后再做圆周阵列，阵列过程中需要反复校验两个转子在转动全周期内的干涉情况，对齿面做微量修形，消除啮合过程的干涉点。同时要考虑注塑成型的工艺性，所有壳体与转子的壁厚都控制在2.5mm-3mm之间，壁厚均匀无突变，避免注塑过程出现缩痕、翘曲问题，所有转角处都做了圆角过渡，没有尖锐棱角，既符合把玩件的安全要求，也能提升注塑件的结构强度。
